오늘은 스마트 용접 로봇에 사용된 Nuvo-9002DE 제작후기입니다!

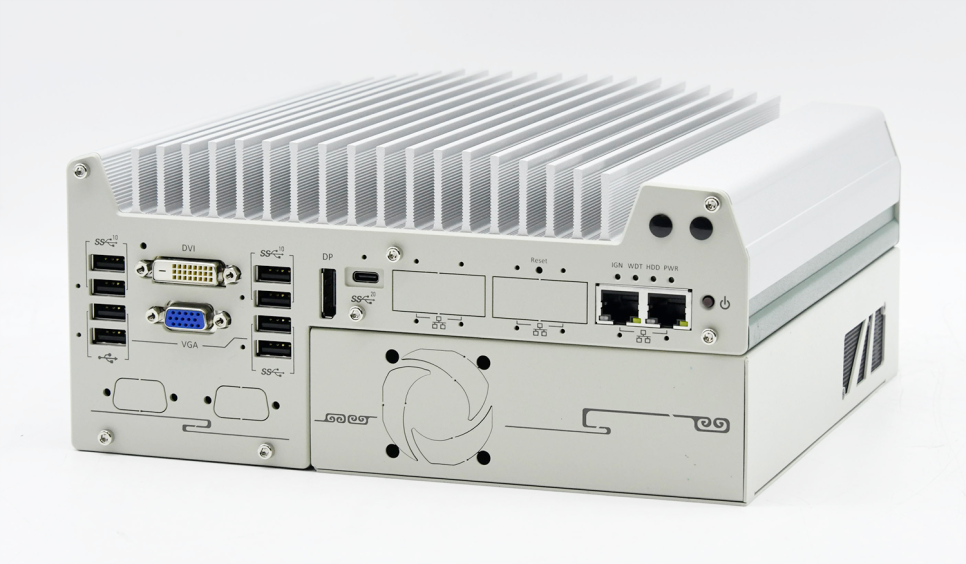

Nuvo-9002DE

Nuvo-9000 시리즈는 Intel® 14th/13th/12th-Gen Alder Lake 플랫폼에 기반한 Neousys의 새로운 러기드 임베디드 컴퓨터입니다. 최첨단 Intel 7 포토리소그래피(photolithography) 기술이 가져온 최신 Core™ 데스크탑 프로세서에 24 코어와 32 스레드가 내장되어 있으며 놀라운 부스트의 컴퓨팅 성능을 보여줍니다. DDR5 메모리 대역폭의 증가와 PCIe Gen4 NVMe 고속 디스크 읽기/쓰기 기능이 결합되어, 사용자들은 이전 10세대 또는 11세대 플랫폼에 비해 최대 2배 빠른 전반적 시스템 성능 향상을 기대할 수 있습니다.

​

이번에는 인텔® 14세대/13세대/12세대 코어™ 견고한 임베디드 컴퓨터, 2x 2.5GbE/ GbE, USB 3.2 타입-C, 싱글 슬롯 PCI 카세트 & MezIO® 인터페이스를 장착한 Nuvo-9002DE 를 제작하였습니다.

Nuvo-9002DE

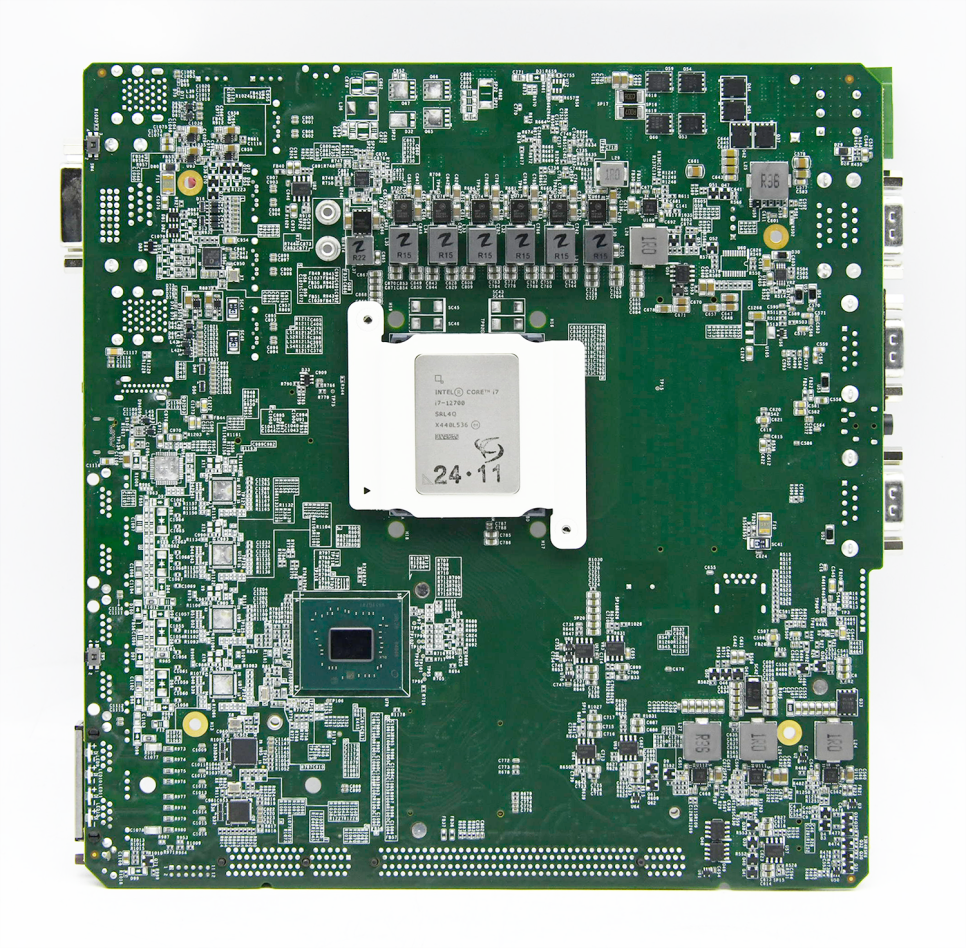

이번에 사용된 CPU는 i7-12700입니다.

Nuvo-9002DE

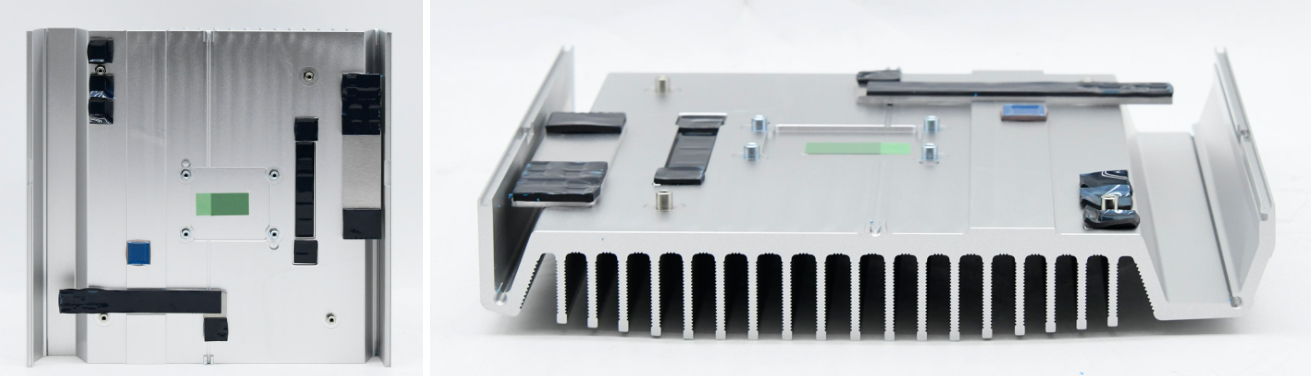

히트싱크에 CPU와 마더보드의 전체적인 열전도 방지를 위해 서멀 패드 (방열 패드)가 부착되어 있습니다. 비맥스테크놀로지에서 취급하고 있는 팬리스PC의 특징으로 열이 발생하는 구성 요소(CPU, PCH, GbE, Power Choke 등)를 히트싱크에 직접 닿을 수 있게하여 열 방출이 훨씬 효과적입니다.

Nuvo-9002DE

Nuvo-9002DE는 최대 64GB의 DDR5 메모리 모듈을 설치할 수 있도록 2개의 260핀 SODIMM 소켓을 지원합니다. 각 슬롯은 최대 32GB 용량의 단일 모듈 DDR5 SODIMM을 지원하며, 이번엔 DDR5 32GB 1개가 장착되었습니다.

Nuvo-9002DE

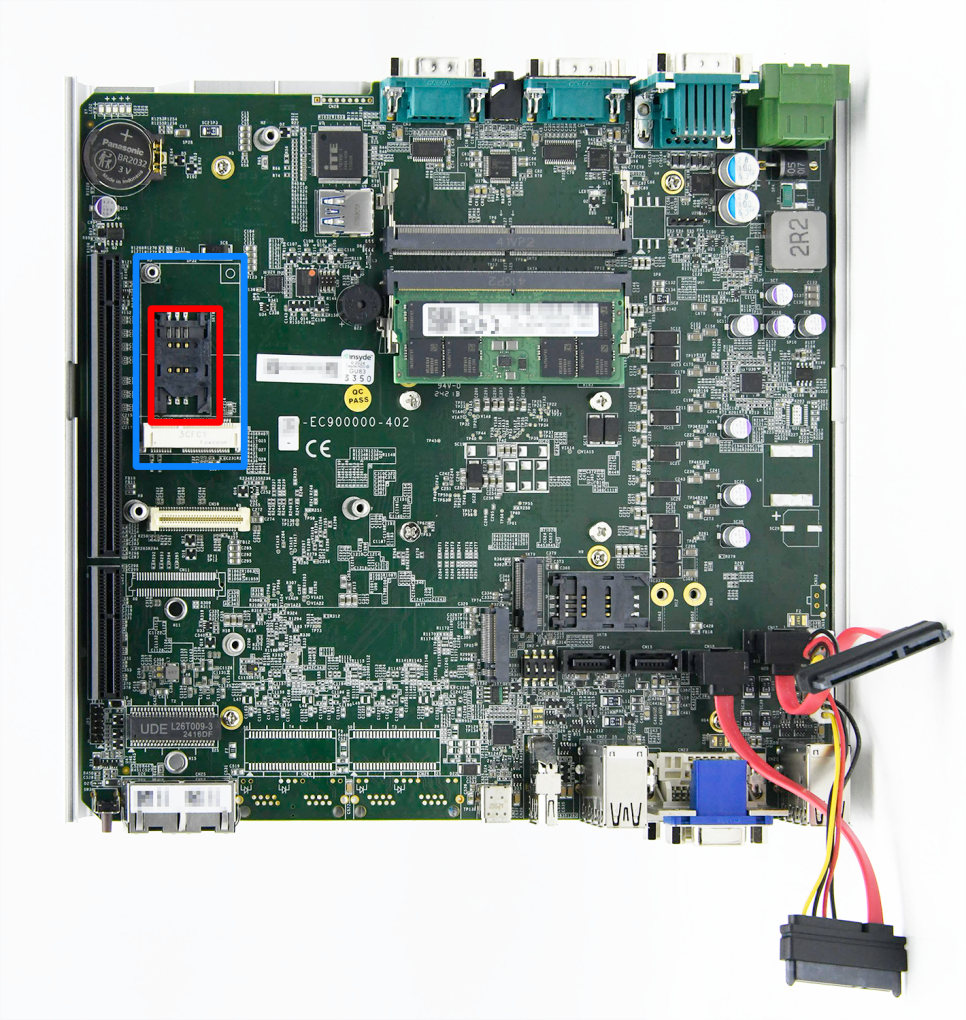

Nuvo-9002DE는 5G/4G SIM 슬롯(빨간색으로 표시)이 있는 M.2 2242/3052 슬롯(파란색으로 표시)이 있습니다. 5G 또는 4G M.2 모듈과 SIM 카드를 설치하면 공급업체의 네트워크를 통해 인터넷에 액세스할 수 있습니다.

Nuvo-9002DE

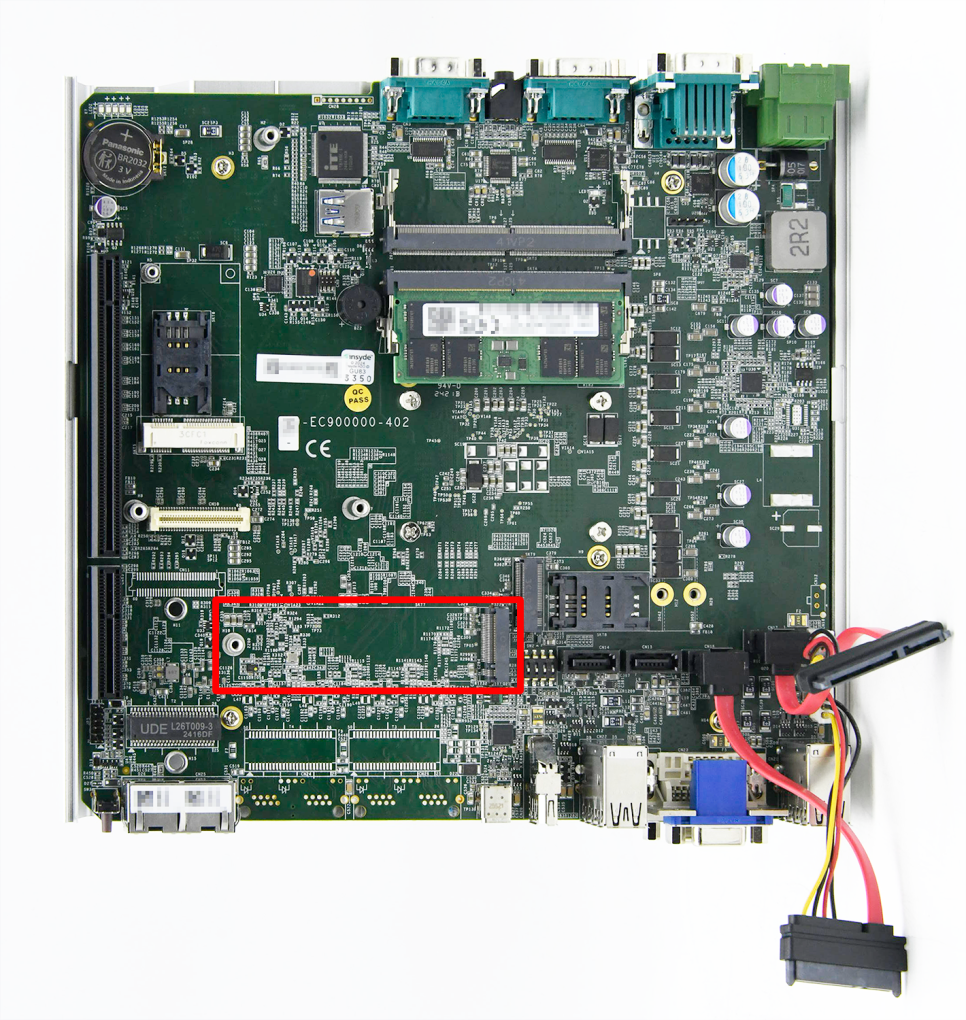

Nuvo-9002DE는 NVMe SSD를 설치할 수 있는 Gen4 x4 PCIe M.2 2280 슬롯(빨간색으로 표시)이 있습니다. M.2 NVMe SSD는 2.5인치 SSD에 비해 훨씬 더 나은 시스템 성능을 제공합니다.

*M.2 NVMe란?

​먼저 M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.

다음으로 "NVM"은 비휘발성 메모리 (non-volatile memory)를 뜻하며, 보통 SSD 형태로 출시되는 플래시 메모리를 가리킵니다. 기존의 저장매체가 SATA/SAS 규격을 사용했으나 NVMe는 PCI를 통해 CPU에 바로 연결되는 구조를 취하고 있습니다. 따라서 SATA 방식과 PCIe 방식은 속도 차이가 대략 5~6배 정도 납니다.

Nuvo-9002DE

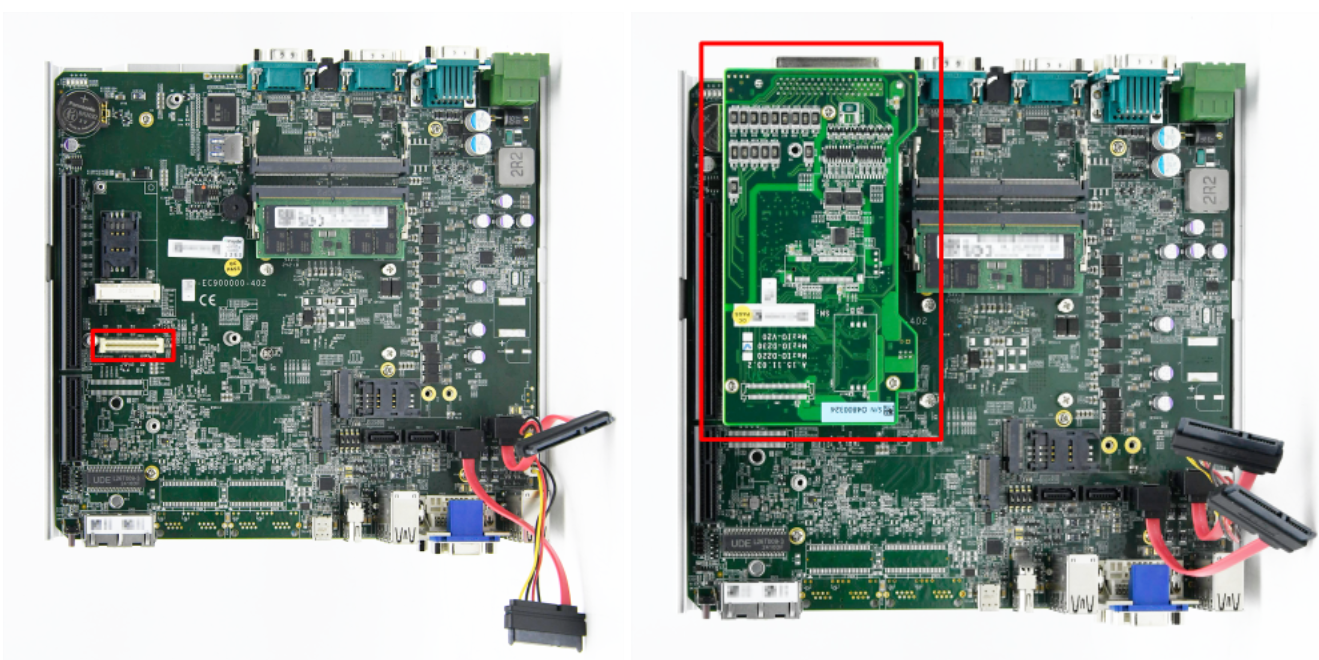

Nuvo-9000 시리즈는 MezIO 인터페이스(왼쪽 사진 빨간색으로 표시)를 통해 기본 I/O 외에 추가로 I/O를 구성할 수 있습니다. MezIO는 Neousys에서만 취급하는 I/O확장 카드​로 LAN, 2.5" SSD SATA, USB, DIO, IGN, PoE+, GbE 등을 추가로 사용할 수 있습니다.

이번엔 고객사의 요청으로 DIO MezIO카드(MezIO-D230) 장착(오른쪽 사진 빨간색으로 표시)하였으며, 16-CH isolated DI, 16-CH isolated DO를 사용할 수 있습니다.

​

MezIO란?

MezIO (교환 가능한 메자닌 I/O 보드)는 애플리케이션 지향 I/O 기능을 내장형 시스템에 통합하도록 설계된 Neousys의 인터페이스 모듈입니다.

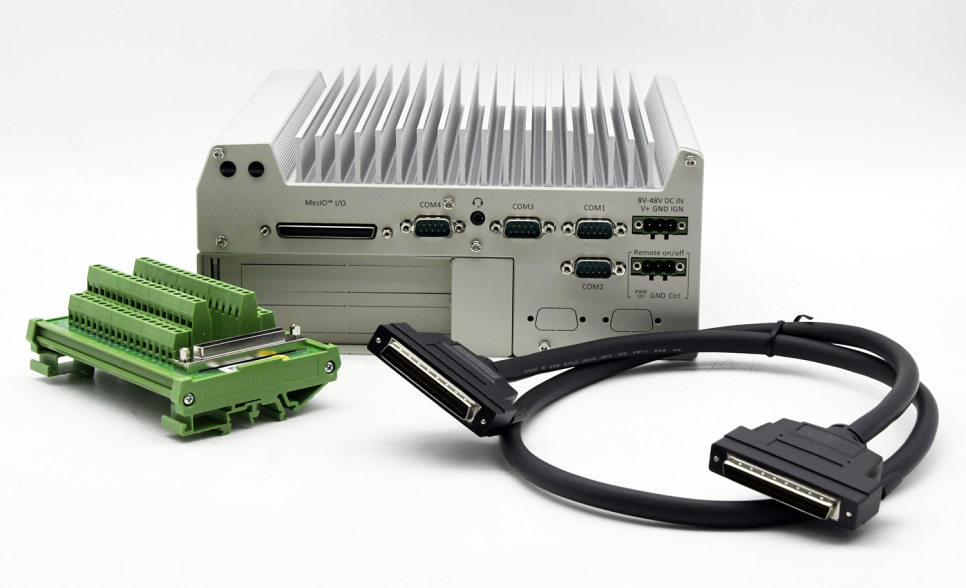

MezIO카드와 함께 사용할 수 있는 옵션으로 68핀 SCSI-II 암 커넥터와 68극 단자대를 갖춘 terminal block과 SCSI-68(M) - SCSI-68(M) 케이블(100cm)도 구매가 가능합니다.

Nuvo-9002DE

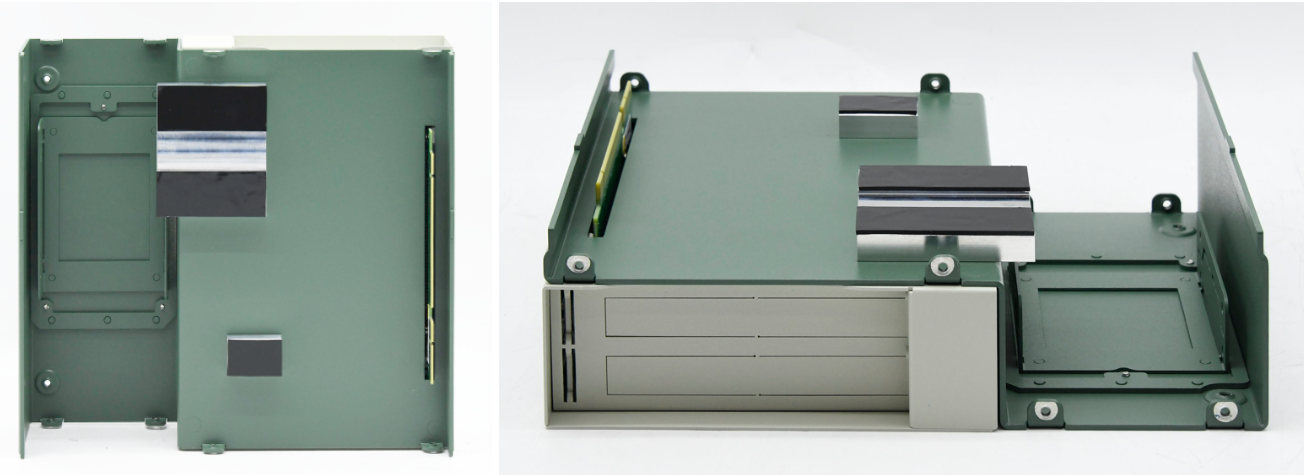

Nuvo-9002DE의 하단에는 슬롯이 있는 특허 받은 카세트가 있어 CPU와 카드 간의 열 영향을 차단합니다. 특허받은 카세트 설계는 흡입한 공기를 유도하여 카드로 흐르도록 분리된 터널을 형성합니다. Nuvo-9002DE의 카세트에는 2개의 PCIe x16 슬롯이 있습니다.

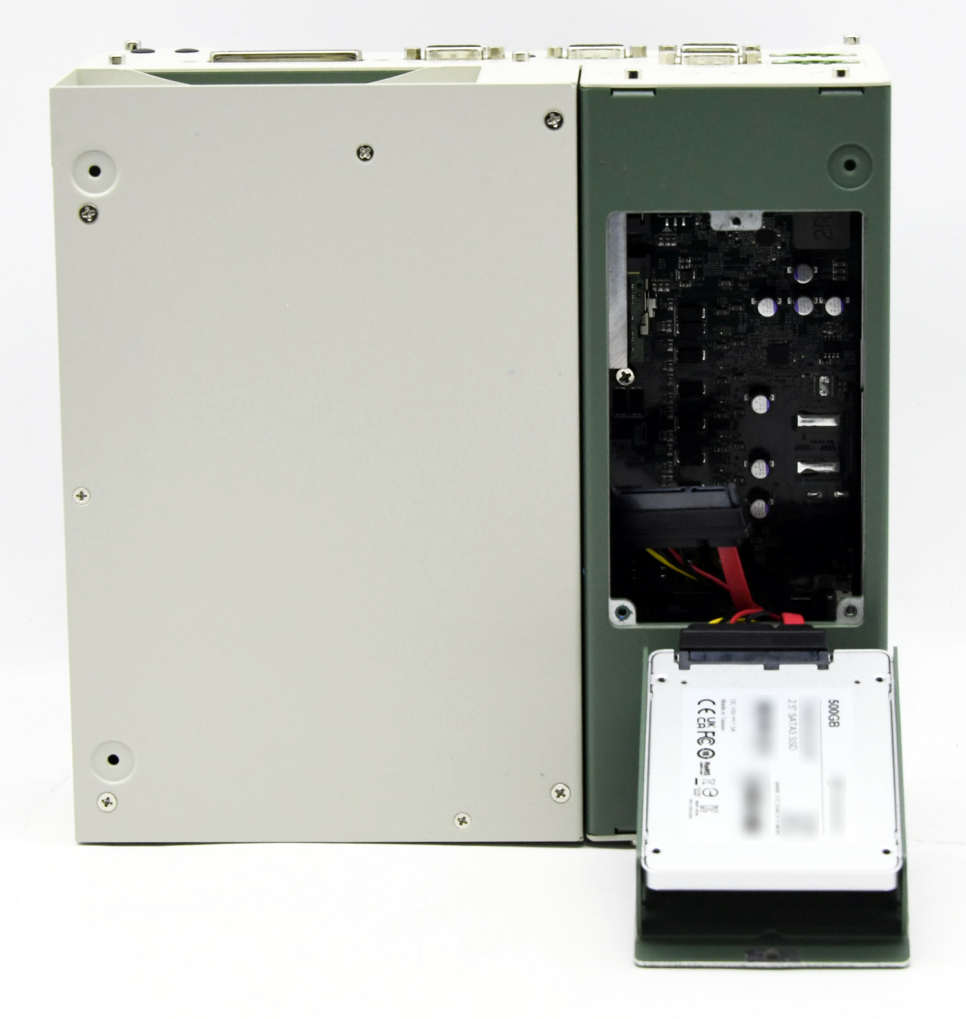

Nuvo-9002DE는 하단에 2.5" SSD/HDD를 장착한 후 마더보드에 있는 SATA 및 전원 케이블에 연결하여 내장용으로 사용​​이 가능합니다. 이번엔 고객사 요청에 의해 2.5" SATA SSD 500GB 1개를 장착하였습니다.

2개의 SSD를 장착하게 되면 RAID 0/1기능을 사용할 수 있습니다.

​

*RAID 0/1

RAID 0은 두 개의 하드 드라이브의 최대 용량 및 읽기/쓰기 성능을 향상시키며, RAID 1은 데이터 이중화를 시켜 하드 드라이브를 보호하고 시스템 오류를 예방합니다.

​

Nuvo-9002DE

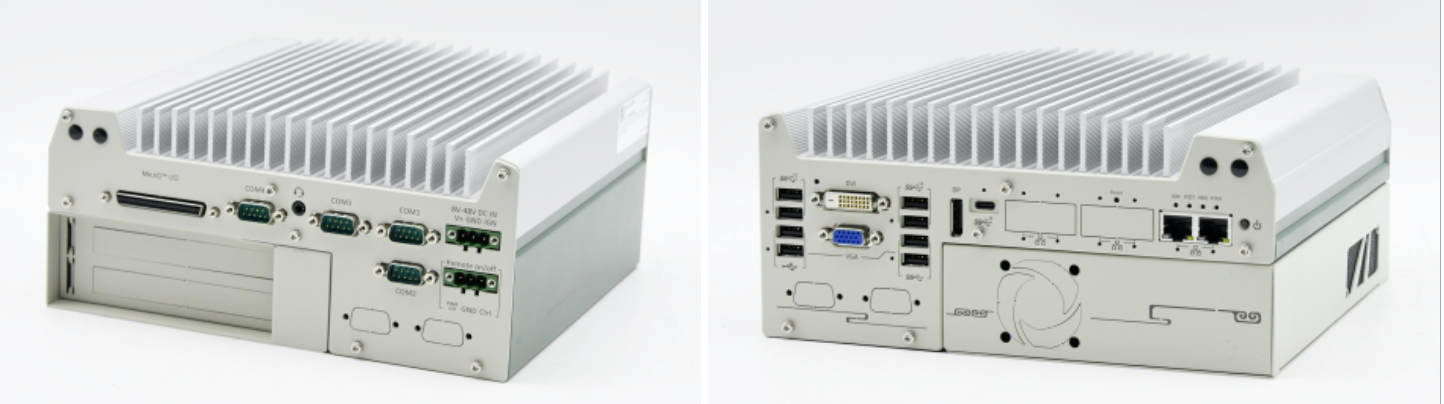

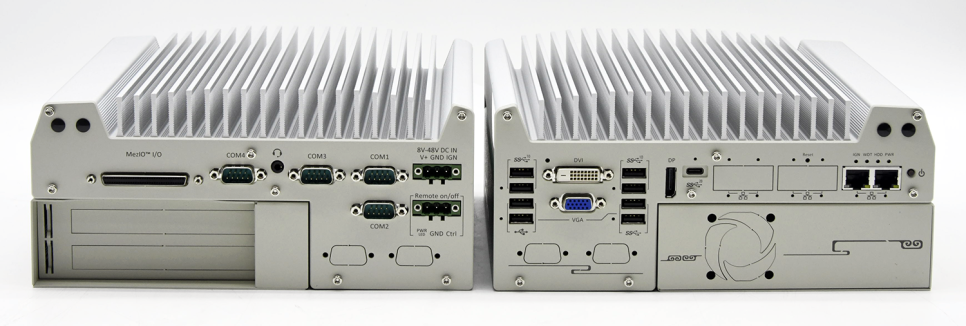

Nuvo-9002DE가 완성되었습니다!

비맥스테크놀로지는 원하시는 사양으로 완성 후 철저한 검사를 통해 최적의 PC를 고객님들께 제공해 드리고 있습니다.

​

*넓은 온도 범위 및 견고한 임베디드 팬리스 컴퓨터

*다중 GigE / PoE 포트가 있는 머신 비전 플랫폼

*GPU 엣지 AI Computing(컴퓨팅) 차내 팬리스 PC

*초소형 팬리스 컨트롤러

*감시 / 비디오 분석 컴퓨터 시스템

​
