안녕하세요!
Digital 시대를 만들어가는 Embedded System과 산업용 컴퓨터 및 Display Solution 전문 기업 비맥스테크놀로지입니다!
이번에 제작된 Nuvo-7501은 소형PC로 뛰어난 가성비 제품입니다!
Nuvo-7501 제작 과정

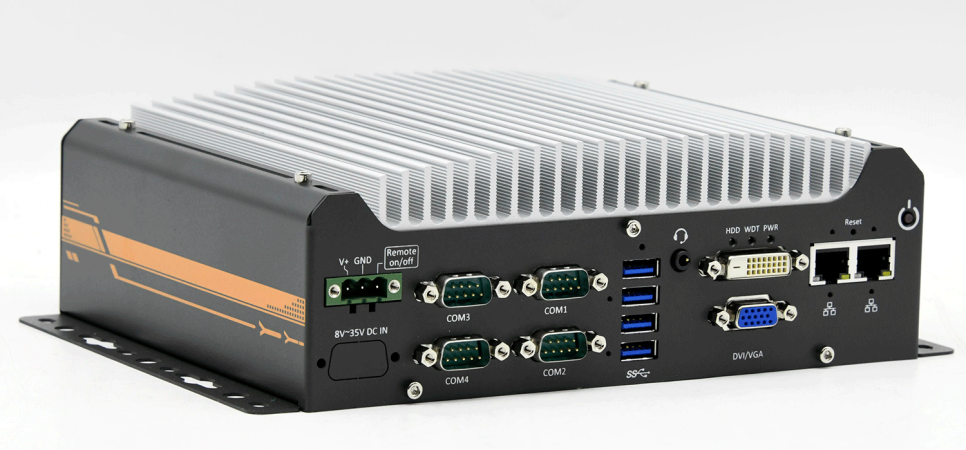

Nuvo-7501은 255 x 173 x 76 mm 크기의 컴팩트한 팬리스 임베디드 컴퓨터입니다. Intel® 9th/8th-Gen Core™ CPU로 구동되며, 일반적인 산업용 애플리케이션을 위해 GbE 2개, USB 3.1 Gen1 4개, COM 포트 6개 등의 I/O를 갖추고 있습니다.

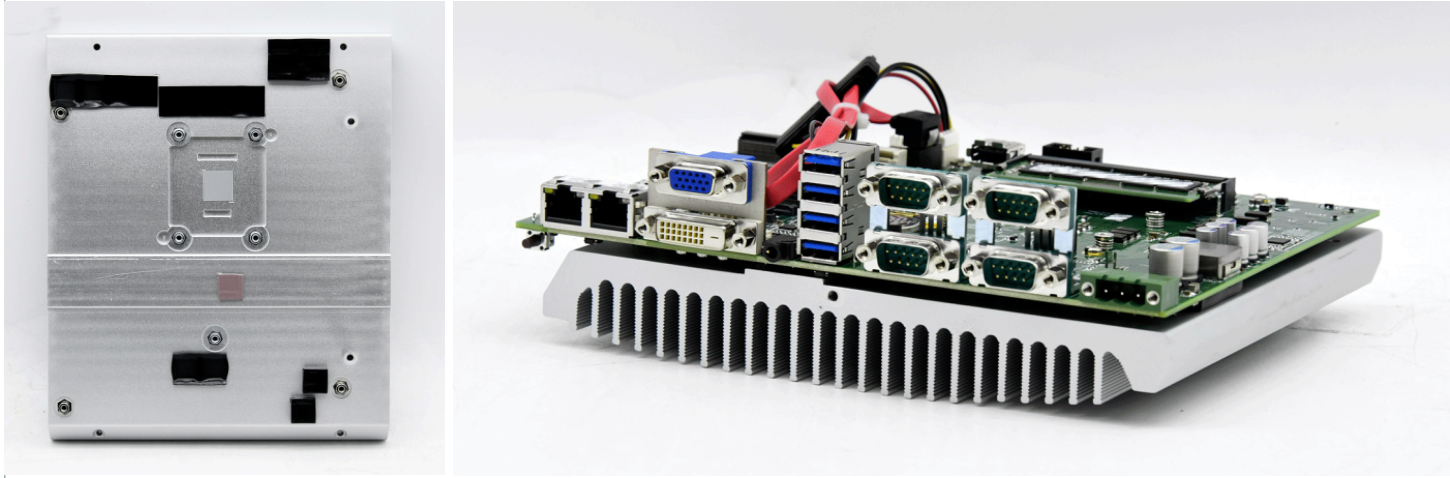

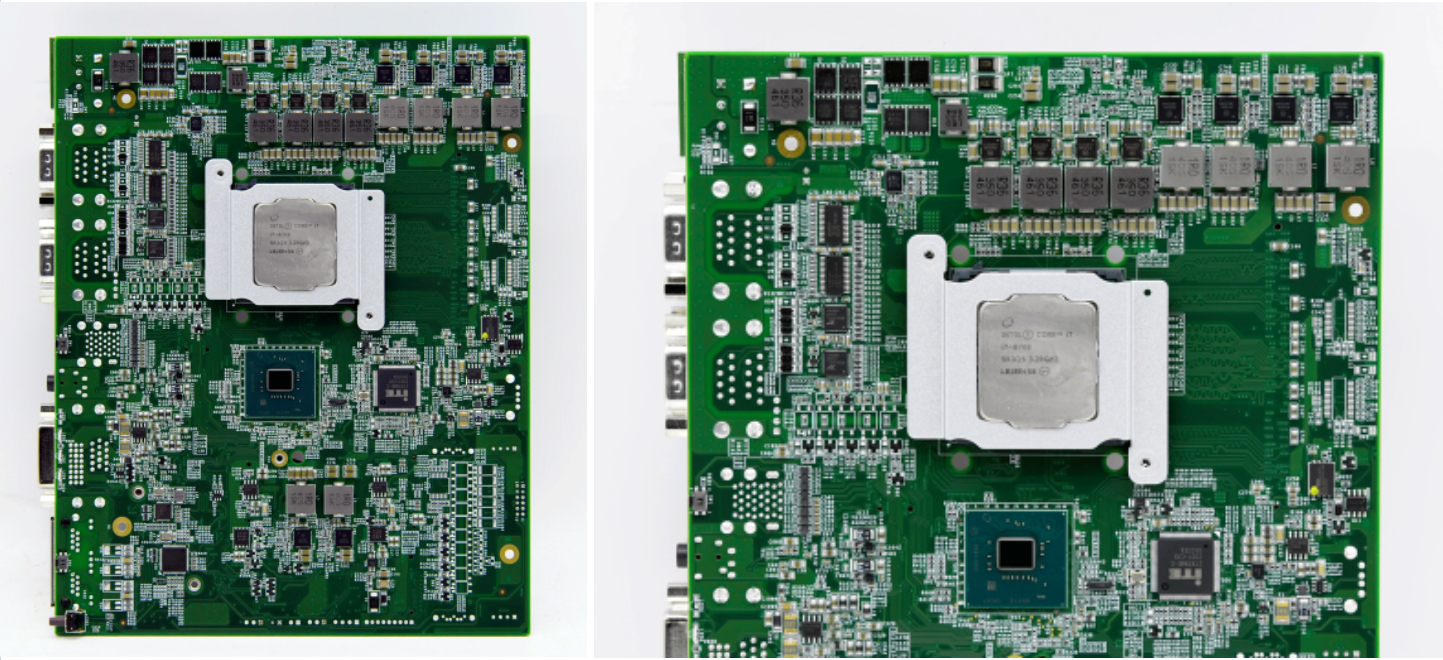

Nuvo-7501은 팬리스 타입으로 히트싱크가 장착되며, 기본으로 CPU와 보드에 부착된 칩의 열전도 방지를 위해 서멀 패드 (방열 패드)가 부착되어 있습니다. 비맥스테크놀로지에서 취급하고 있는 팬리스PC의 특징으로 열이 발생하는 구성 요소 (CPU, PCH, GbE, Power Choke 등)를 히트싱크에 직접 닿을 수 있게하여 열 방출이 훨씬 효과적입니다.

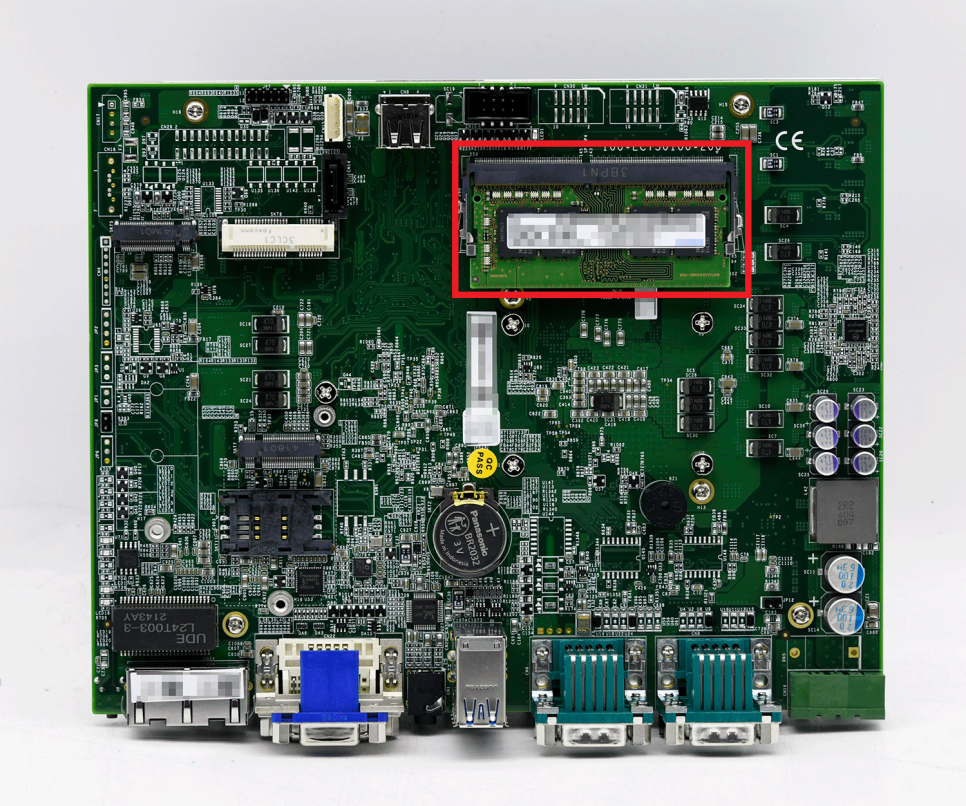

Nuvo-7501은 최대 32GB DDR4를 지원하는 단일 메모리 SO-DIMM 슬롯(빨간색으로 표시)이 있습니다.
이번에는 고객사의 요청으로 DDR4 8GB가 장착되었습니다.
Nuvo-7501에는 M.2 2280 SATA SSD를 설치할 수있는 M.2 2280 슬롯(SATA 신호 전용-빨간색으로 표시)이 있습니다.
*M.2란?
M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.

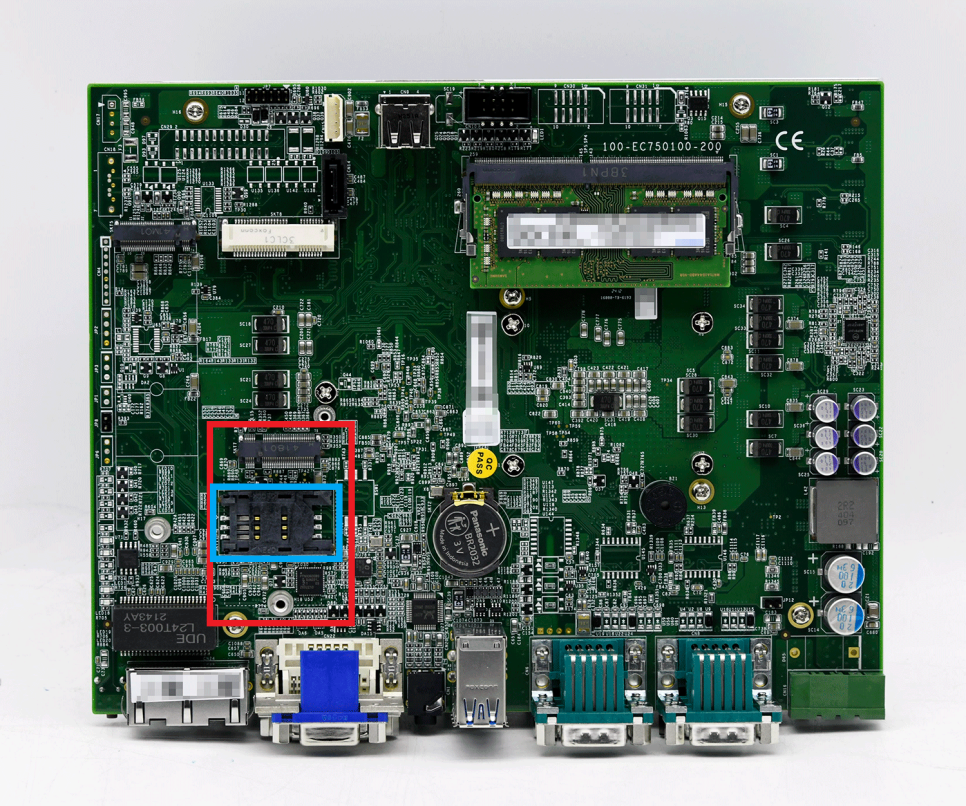

Nuvo-7501은 mini-PCIe 소켓(빨간색으로 표시)을 제공합니다. mini-PCIe 소켓은 SIM 카드(파란색으로 표시)를 지원하도록 설계되었습니다. SIM 카드가 설치되어 있으면 시스템에서 3G/4G 네트워크를 통해 인터넷에 액세스 할 수 있습니다.

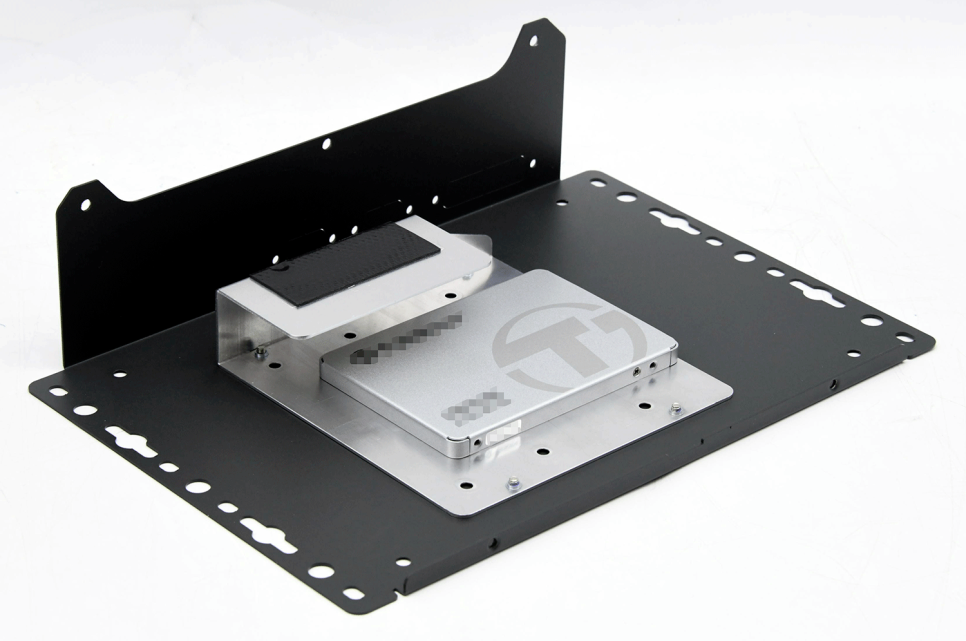

Nuvo-7501의 하단에는 2.5" HDD/SSD를 설치할 수 있는 브라켓이 있으며, 이번에 2.5" SSD 512GB를 장착하였습니다.

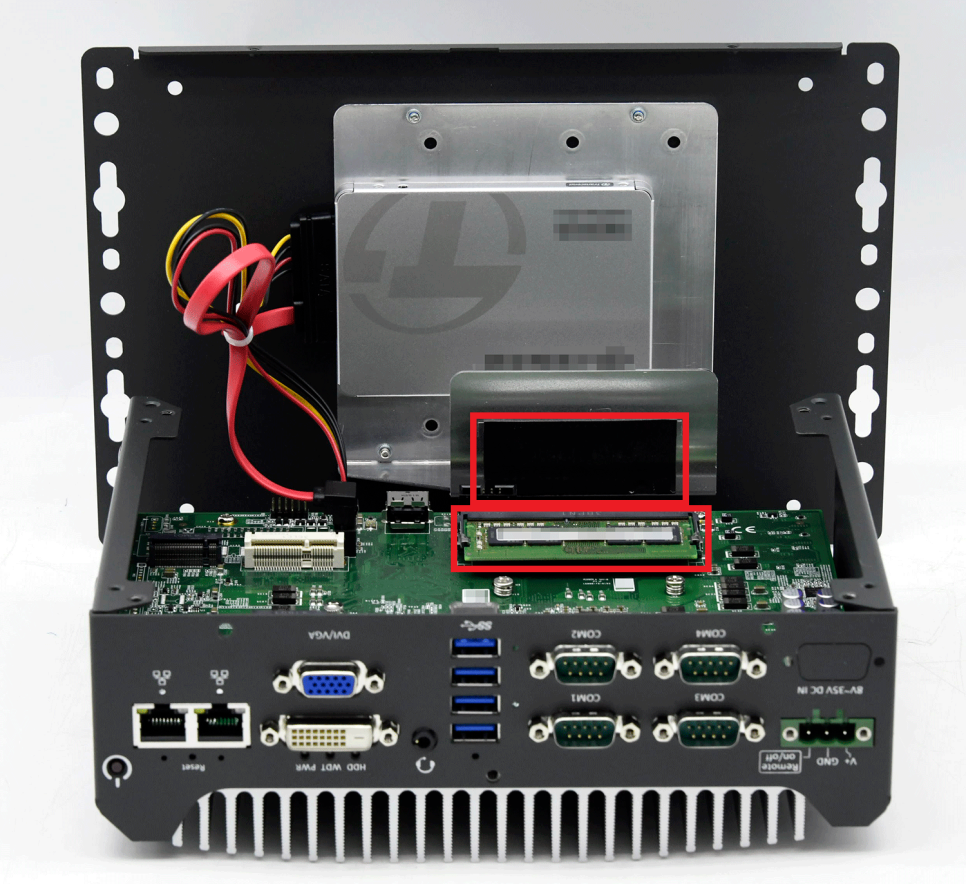

브라켓에는 메모리 열 패드가 따로 있어 메모리의 열 방출에 효과적입니다.

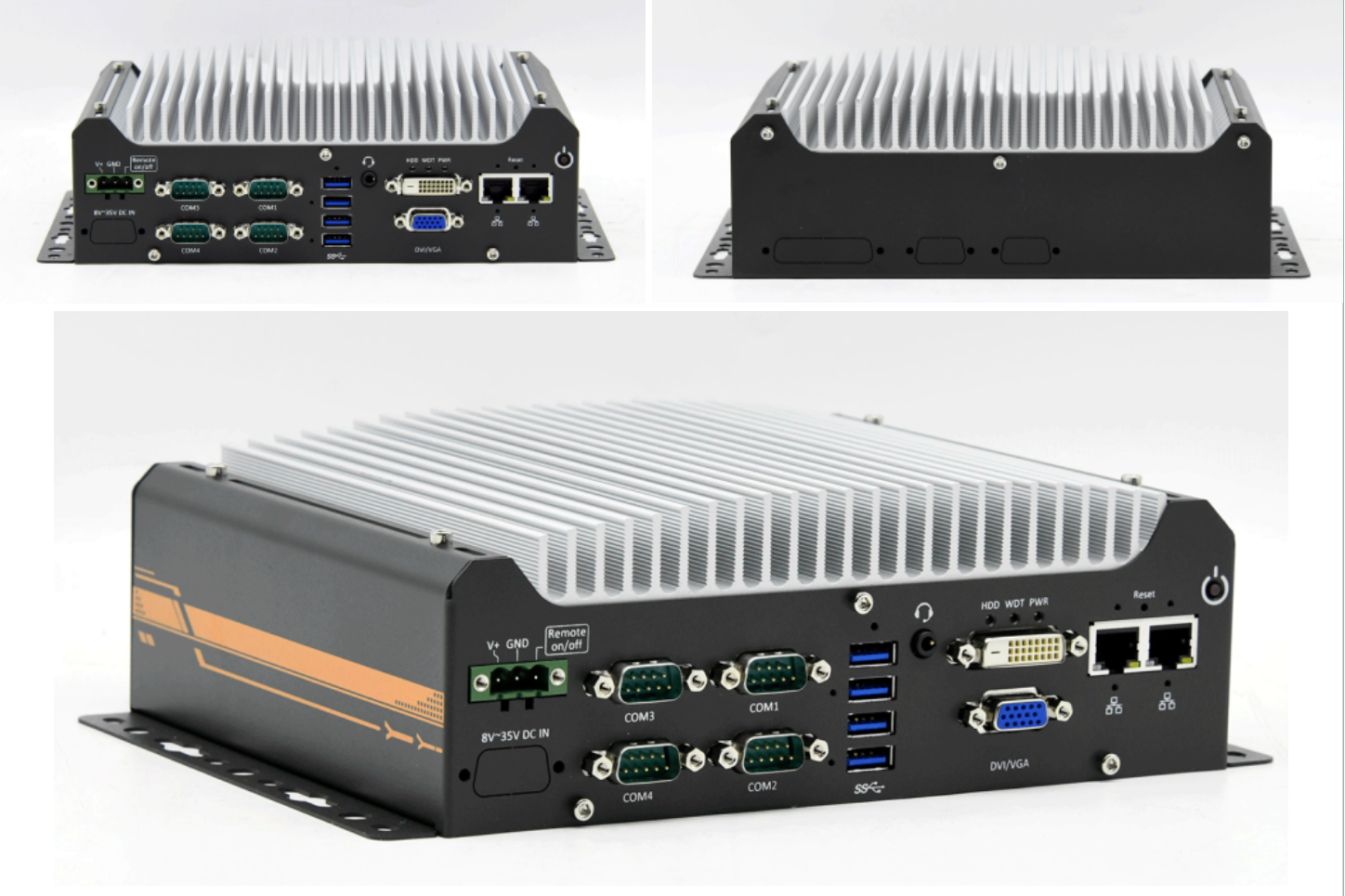

이렇게 Nuvo-7501가 완성 되었습니다!
비맥스테크놀로지는 원하시는 사양으로 완성 후 철저한 검사를 통해 최적의 PC를 고객님들께 제공해 드리고 있습니다.
*넓은 온도 범위 및 견고한 임베디드 팬리스 컴퓨터
*다중 GigE / PoE 포트가 있는 머신 비전 플랫폼
*GPU 엣지 AI Computing(컴퓨팅) 차내 팬리스 PC
*초소형 팬리스 컨트롤러
*감시 / 비디오 분석 컴퓨터 시스템
혹시나 더 궁금하신 점이나 문의사항이 있으시면 비맥스테크놀로지로 문의해 주세요!
