안녕하세요!
Digital 시대를 만들어가는 Embedded System과 산업용컴퓨터 및 Display Solution 전문기업 비맥스테크놀로지입니다!
이번에는 지능형 교통 시스템에 사용된 Nuvo-9160GC-PoE가 제작되었습니다.
Nuvo-9160GC-PoE 대량 생산 과정
총 45대의 제품 중 이번에 제작된 Nuvo-9160GC-PoE는 총 25대 입니다.
비맥스테크놀로지에서는 원하시는 사양으로 완성 후 철저한 검사를 통해 최적의 pc를 고객님들께 제공뿐만 아니라 다양하고 전문적인 솔루션으로 하드웨어의 기술적 지원을 도와드리고 있습니다.
Nuvo-9160GC-PoE
Nuvo-9160GC-PoE는 Intel 12/13세대 플랫폼과 NVIDIA의 130W RTX GPU 카드를 활용하여 뛰어난 CPU 및 GPU 성능을 제공하는 견고한 엣지 AI 컴퓨터입니다.
9TFLOPS의 FP32 성능을 제공하여 생산 라인 비전 검사, 감시용 지능형 비디오 분석 또는 ITS 또는 자율 모바일 로봇(AMR)과 같은 여러 카메라가 포함된 실시간 AI 추론 애플리케이션에 적합합니다.
Nuvo-9160GC-PoE는 -25°C ~ 60°C에서 안정적인 시스템 작동을 보장하는 입증된 열 설계를 갖추고 있습니다.
*PoE란?
PoE (Power over Ethernet)는 이더넷 케이블을 통해 전력과 데이터를 동시에 전송하는 기술입니다.
Nuvo-9160GC-PoE는 기본 모델에 **PoE+ 기능(IEEE 802.3at)**이 추가된 모델로,
IP 카메라, 센서, AI 네트워크 장비에 전원과 데이터를 동시에 공급할 수 있어
스마트 제조, 영상 분석, 머신비전 시스템에 적합합니다.

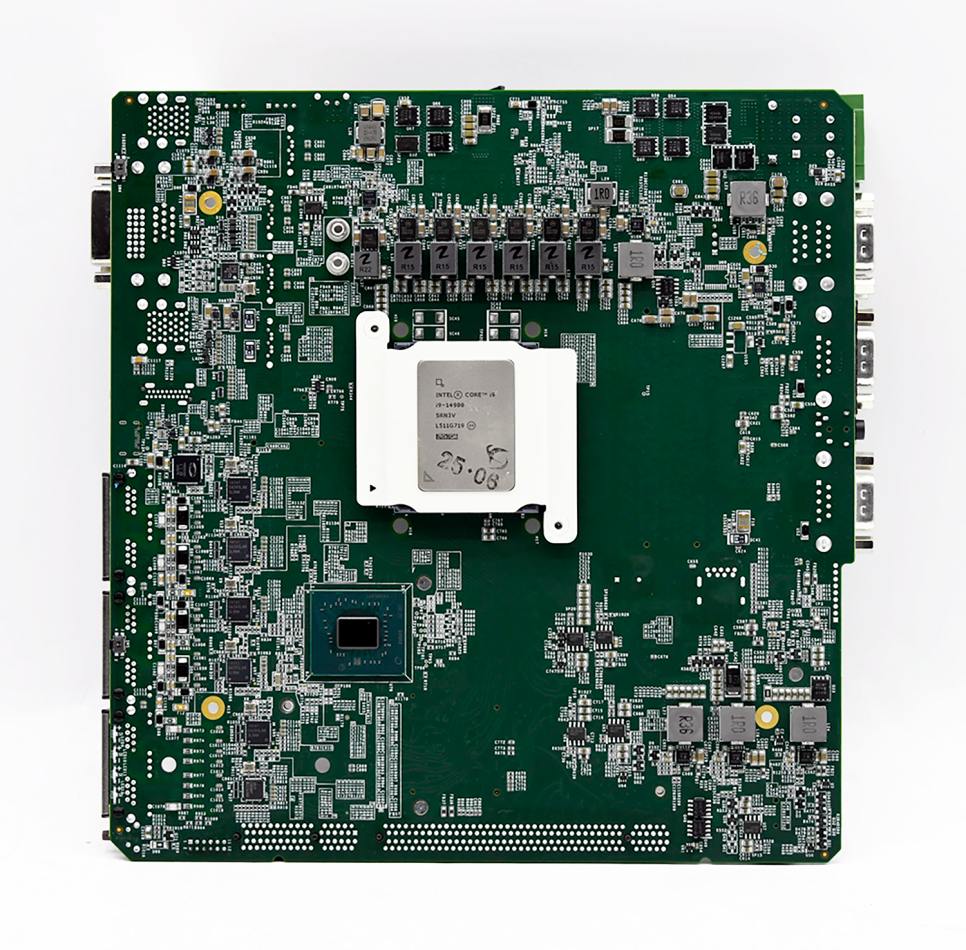

사용된 CPU는 i9-14900입니다.

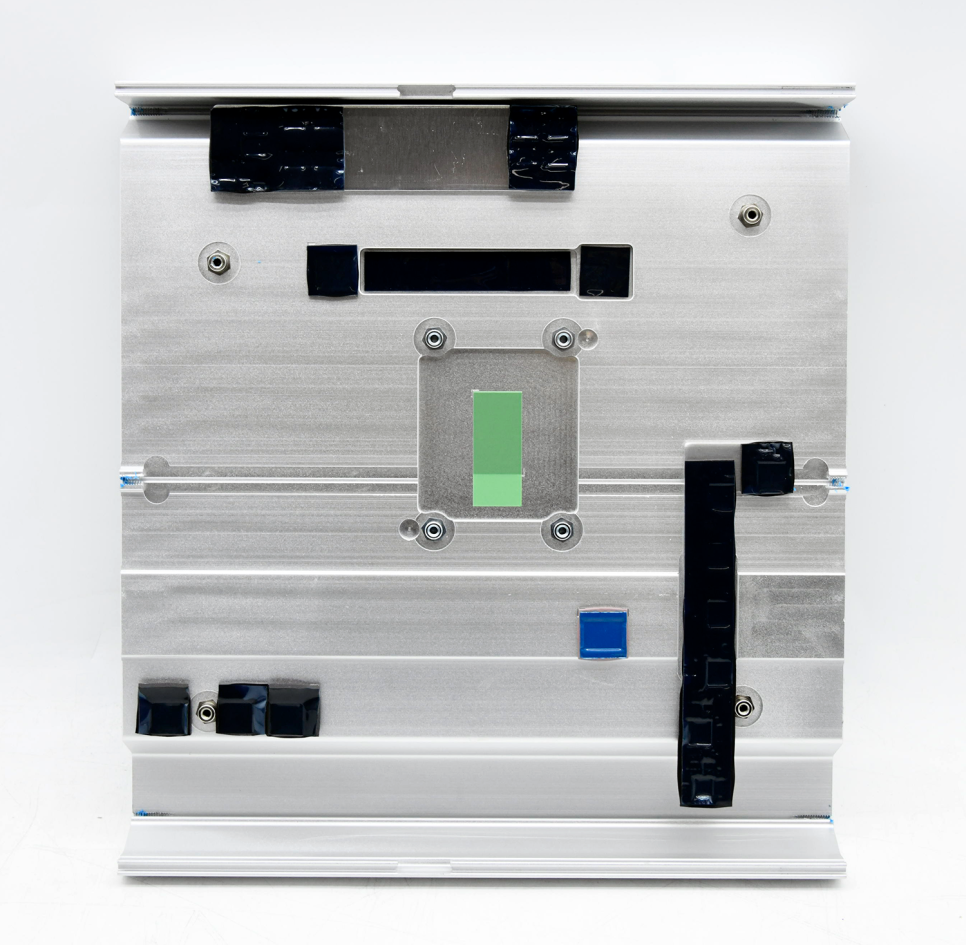

Nuvo-9160GC-PoE는 임베디드 팬리스 타입이라 히트싱크로 열을 방출하며, CPU와 보드에 열전도 방지를 위해 서멀 패드 (방열 패드)가 부착되어 있습니다. 비맥스테크놀로지에서 취급하고 있는 팬리스PC의 특징으로 열이 발생하는 구성 요소 (CPU, PCH, GbE, Power Choke 등)를 히트싱크에 직접 닿을 수 있게하여 열 방출이 훨씬 효과적입니다.

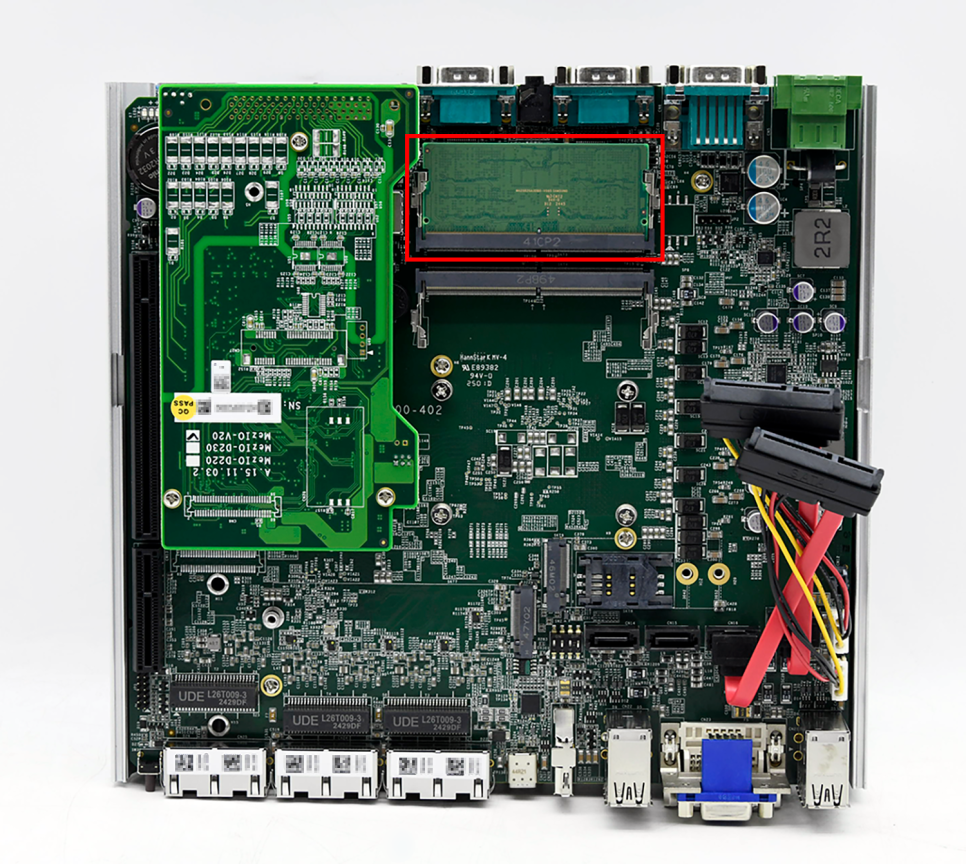

Nuvo-9160GC-PoE는 최대 64GB의 DDR5 4800 SODIMM 메모리 모듈(빨간색으로 표시) 2개를 지원합니다. 각 슬롯은 최대 32GB 용량의 단일 모듈 SODIMM을 지원합니다.
이번에는 DDR5 16GB 1개가 장착되었습니다.

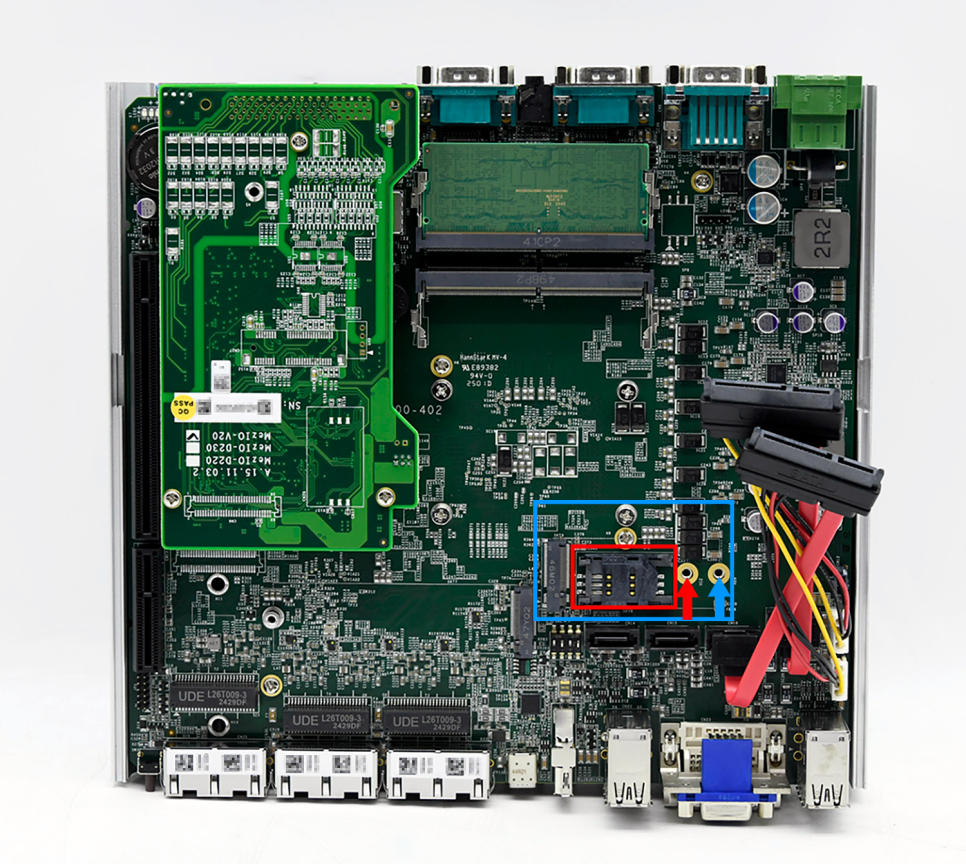

Nuvo-9160GC-PoE는 5G/4G SIM 슬롯(빨간색 사각형으로 표시)과 함께 M.2 2242/3042/3052 슬롯(파란색 사각형으로 표시)이 있습니다. M.2 2242/3042 모듈 장착 시에는 빨간색 화살표 위치에, 또는 M.2 3052 모듈 장착 시에는 파란색 화살표 위치에 메인보드에 고정할 수 있는 구리 스탠드오프가 제공됩니다. 5G 또는 4G M.2 모듈과 SIM 카드를 설치하시면 통신사 네트워크를 통해 인터넷에 액세스 할 수 있습니다.

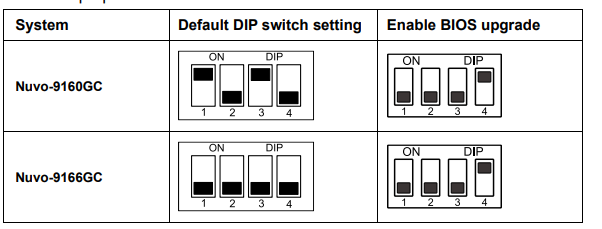

DIP 스위치(빨간색으로 표시)는 설정되어 출고됩니다. 사용자는 BIOS 업데이트를 하기 위해서는 4번째 DIP 스위치를 ON으로 설정하고, BIOS 업그레이드가 완료되면 OFF 위치로 다시 전환하기만 하면 됩니다. 아래 표는 참고를 위해 시스템 기본 DIP 스위치 설정을 보여줍니다.
Nuvo-9160GC-PoE는 NVMe SSD를 설치할 수 있는 Gen4 x4 PCIe M.2 2280 슬롯(빨간색으로 표시)이 있습니다. M.2 NVMe SSD는 2.5인치 SSD와 비교했을 때 훨씬 더 뛰어난 시스템 성능을 제공합니다.
*M.2 NVMe란?
먼저 M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.
다음으로 "NVM"은 비휘발성 메모리 (non-volatile memory)를 뜻하며, 보통 SSD 형태로 출시되는 플래시 메모리를 가리킵니다. 기존의 저장매체가 SATA/SAS 규격을 사용했으나 NVMe는 PCI를 통해 CPU에 바로 연결되는 구조를 취하고 있습니다. 따라서 SATA 방식과 PCIe 방식은 속도 차이가 대략 5~6배 정도 납니다.

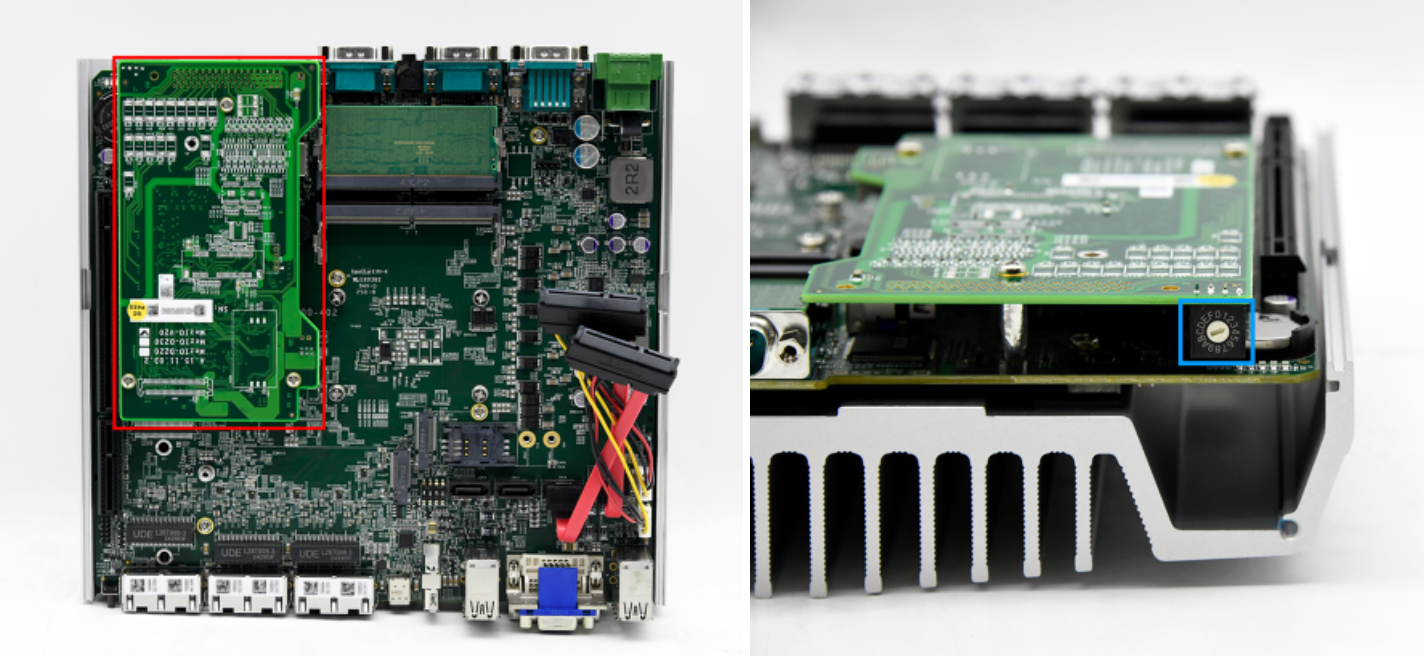

MezIO 인터페이스(빨간색으로 표시)를 통해 기본 I/O 외에 추가로 I/O를 구성할 수 있습니다. MezIO는 Neousys에서만 취급하는 I/O확장 카드로 LAN, 2.5" SSD SATA, USB, DIO, IGN, PoE+, GbE 등을 추가로 사용할 수 있습니다.
이번엔 고객사의 요청으로 IGN MezIO카드를 장착하였습니다.
해당 모듈은 차량 내에서 사용되며, 차량의 점화 시스템에 따라 전원을 세밀하게 제어할 수 있는 16가지 동작 모드를 가진 확장 모듈입니다.
IGN MezIO 카드는 스위치(파란색으로 표시)를 통해 모드 변경이 가능합니다. 이번에는 고객사의 요청으로 모드 3을 설정하였습니다. (Mode 3부터 Mode 12까지는 다양한 전원 켜짐 지연(Power-on delay) 및 전원 꺼짐 지연(Power-off delay)을 가지고 있습니다. 각 모드는 10분의 Hard-off Timeout을 지원합니다.)
*IGN이란?
PC를 직접 켜고 끄거나 Remote 스위치 조작 없이 시동만으로 PC를 안전하게 켜고 끄기 위해 사용하는 기능입니다.
Power-on Delay : 차량 시동이 걸릴 때 전압이 불안정하기 때문에 시동 얼마 후 PC 전원을 켤지 시간을 설정하는 것
Power-off Delay : 차량 시동을 끄면 전원이 갑자기 끊어지므로 (정전처럼) PC가 정상 종료되지 않기 때문에 시동이 꺼진 후 차량 배터리 전원을 이용하여 PC가 스스로 종료하는 시간을 설정하는 것
Hard-off Timeout (10분): 시스템이 완전히 전원이 차단되는 시점까지 기다리는 시간,
예를 들어 점화(ignition) 신호가 꺼진 후 10분 동안 유지되고 나서 전원을 완전히 끊음

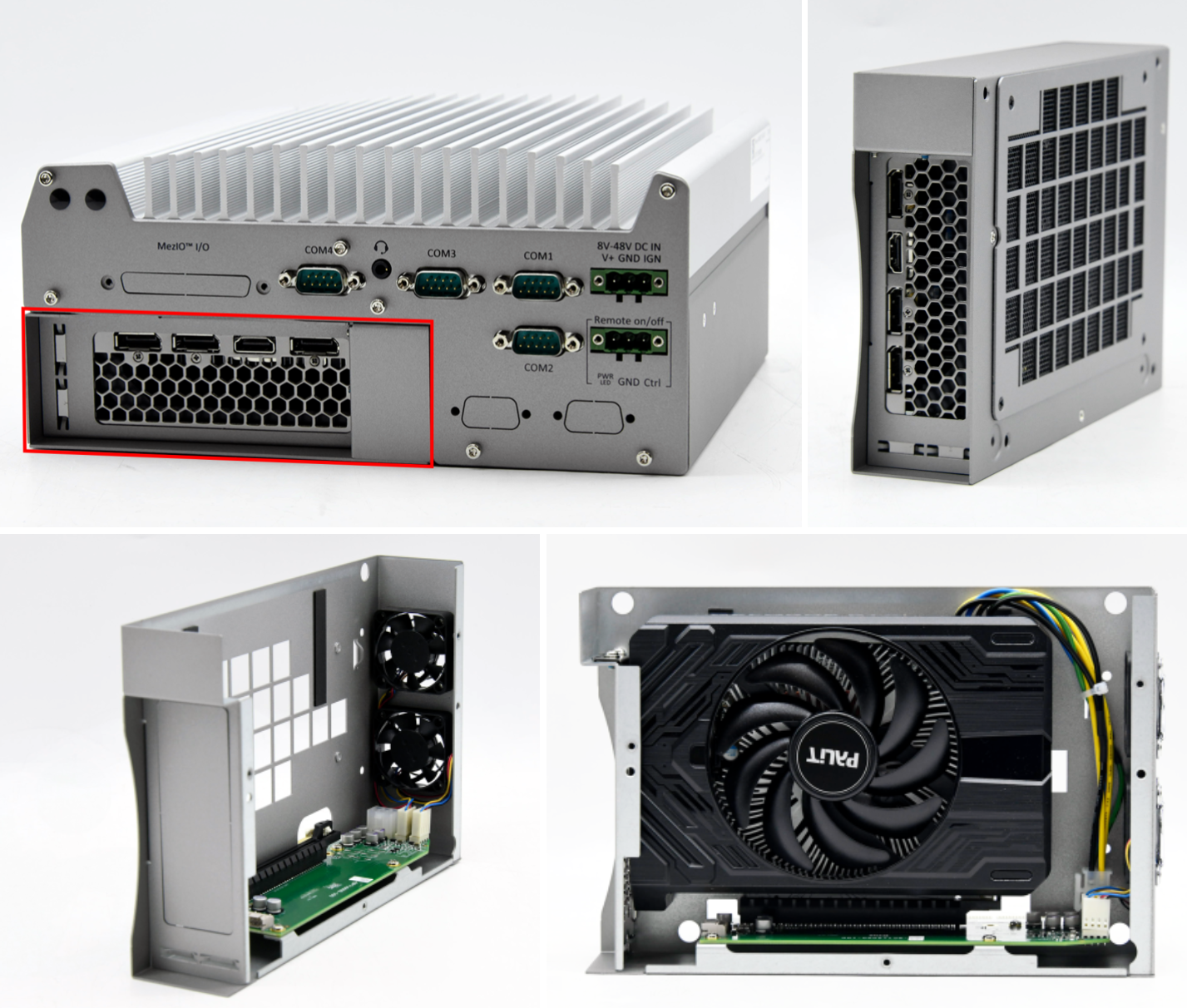

Nuvo-9160GC-PoE의 외관에는 슬롯이 있는 특허 받은 카세트가 있어 CPU와 카드(GPU) 간의 열 영향을 차단합니다. 특허받은 카세트 설계는 흡입한 공기를 유도하여 카드(GPU)로 흐르도록 분리된 터널을 형성합니다. 카세트에는 1개의 PCIe x16 슬롯이 있습니다. 이번에는 고객사의 요청에 의해 RTX 4060을 장착하였습니다.

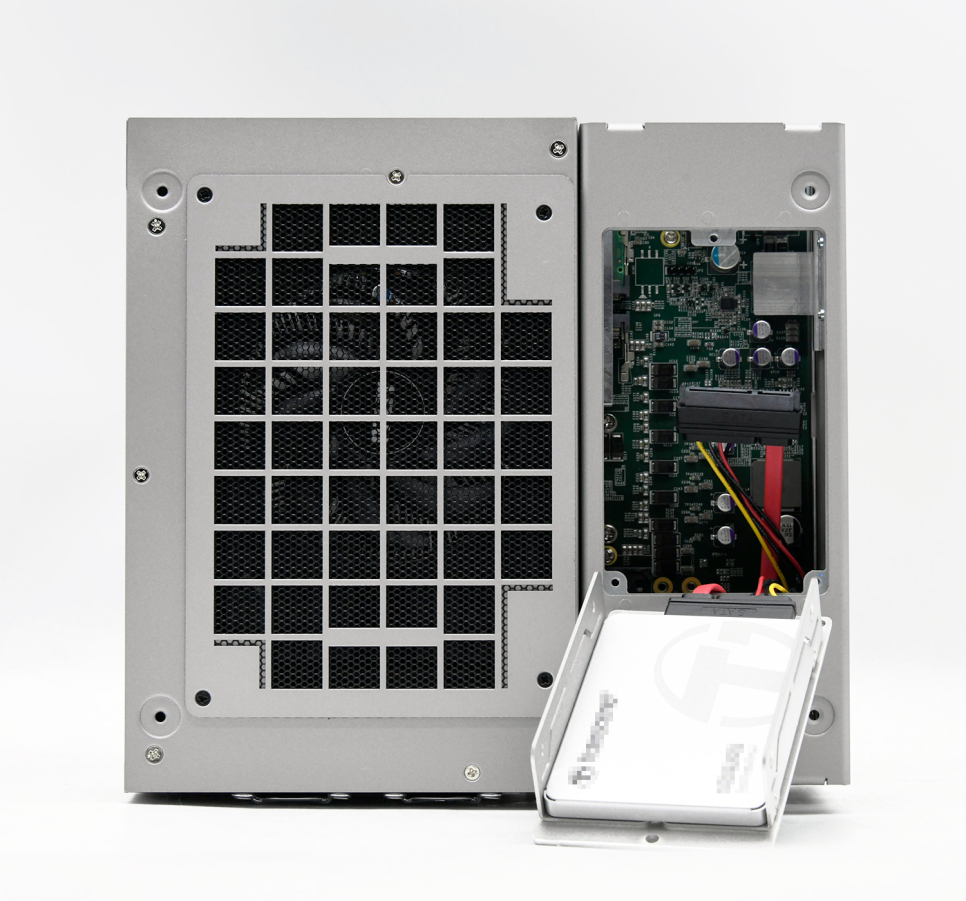

Nuvo-9160GC-PoE는 2.5" SATA 방식 HDD/SSD를 손쉽게 꺼낼 수 있도록 PC 하단부분에 트랩도어가 있습니다.
이번에 고객사의 요청으로 500GB SSD를 1개 장착해 주었습니다.
또한 하단에 공기가 유입되고 방출될 수 있도록 되어있으며, 열전도 방지를 위한 써멀패드가 부착되어 있습니다.

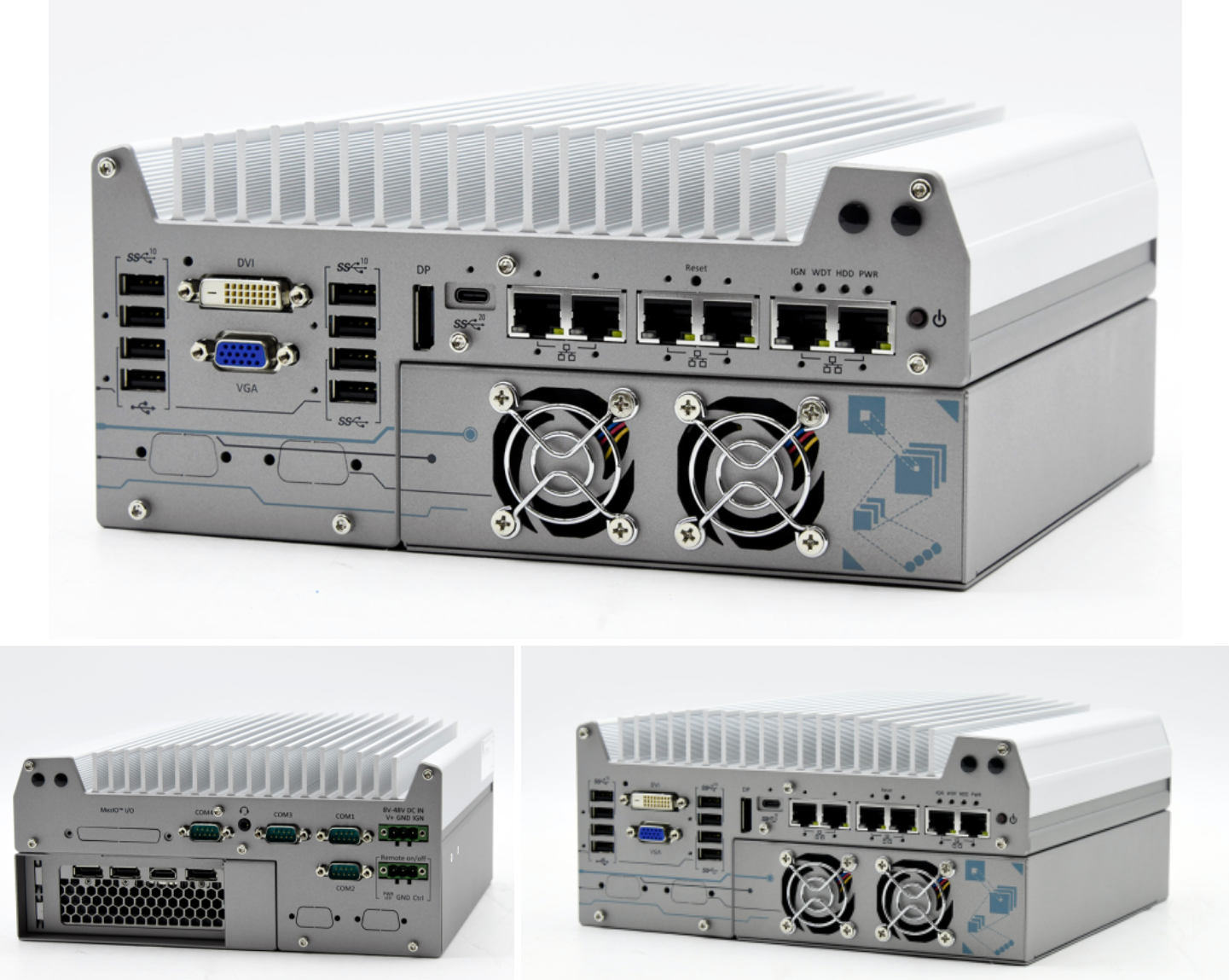

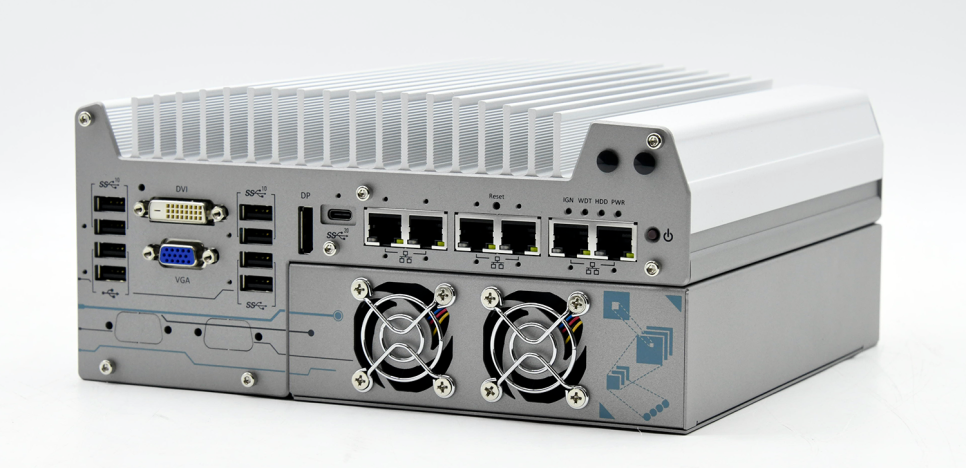

Nuvo-9160GC-PoE가 완성되었습니다!
비맥스테크놀로지는 원하시는 사양으로 완성 후 철저한 검사를 통해 최적의 PC를 고객님들께 제공해 드리고 있습니다.
