안녕하세요!
Digital 시대를 만들어가는 Embedded System과 산업용컴퓨터 및 Display Solution 전문기업 비맥스테크놀로지입니다!
Nuvo-9006DE-PoE 제작 후기
Nuvo-9000 시리즈는 강력한 산업용 임베디드 Fanless PC입니다. Intel® 14세대/13세대/12세대 Gen Core™ i3/ i5/ i7/ i9로 구동되는 Nuvo-9006DE-POE는 고성능 임베디드 Fanless PC 입니다. PoE 기능을 갖춘 Nuvo-9006DE-POE는 뛰어난 성능과 확장성, 내구성을 겸비하여 산업 자동화 및 AI 컴퓨팅 등의 분야에서 이상적인 임베디드 Fanless PC입니다.

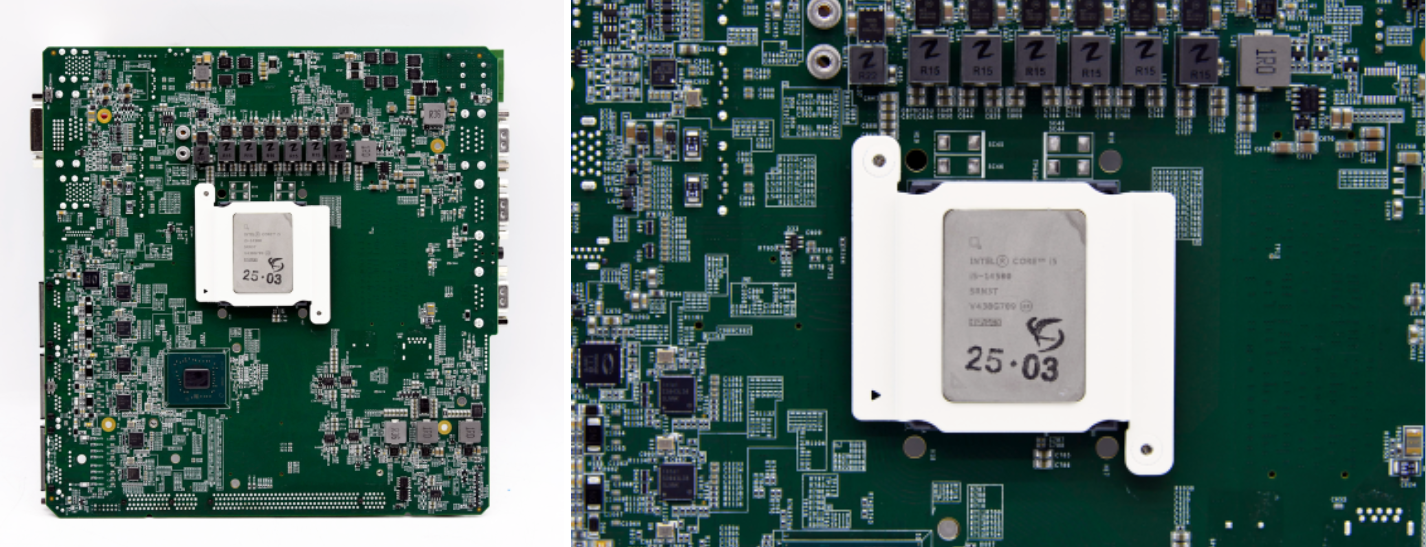

이번에 사용된 CPU는 Intel i5-14500입니다.

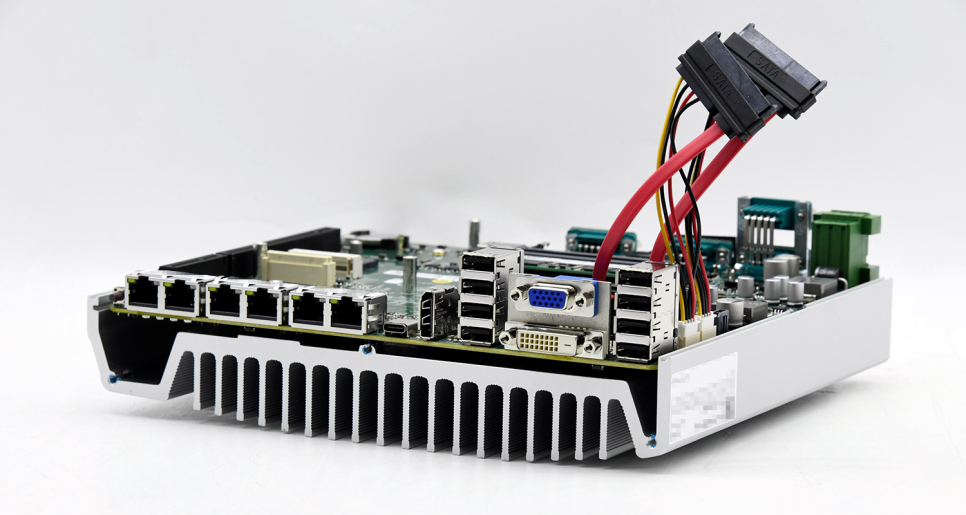

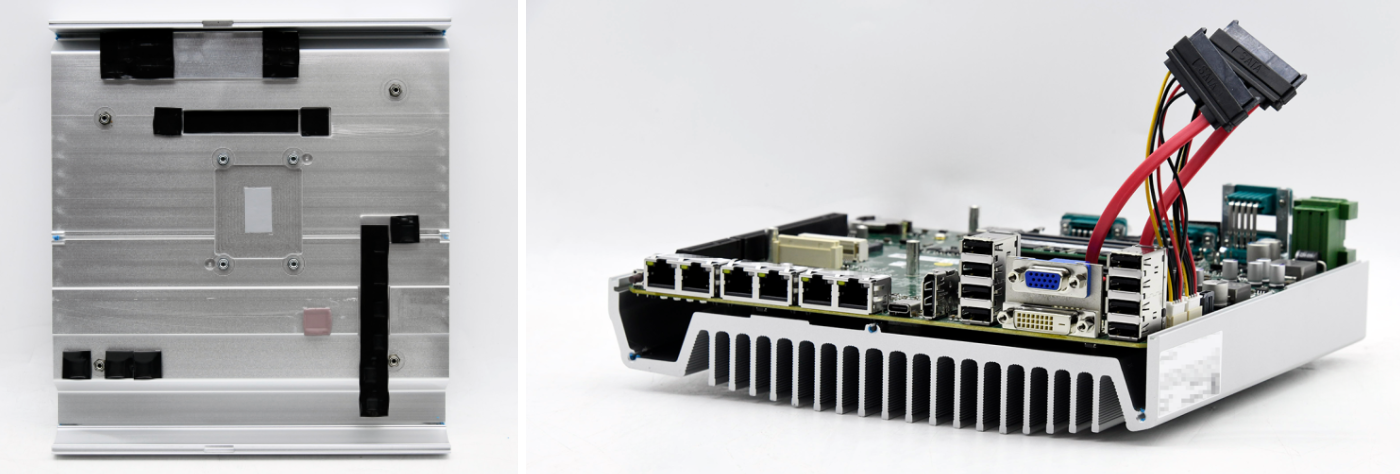

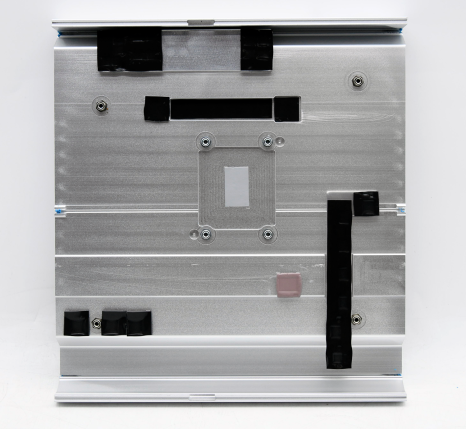

Nuvo-9006DE-POE는 팬리스 타입으로 히트싱크가 장착되며, 기본으로 CPU와 메인보드에 장착된 칩의 열전도 방지를 위해 서멀패드(방열패드)가 부착되어 있습니다. 비맥스테크놀로지에서 취급하고 있는 팬리스PC의 특징으로 열이 발생하는 구성 요소(CPU, PCH, GbE, Power Choke 등)를 히트싱크에 직접 닿을 수 있게하여 열 방출이 훨씬 효과적입니다.

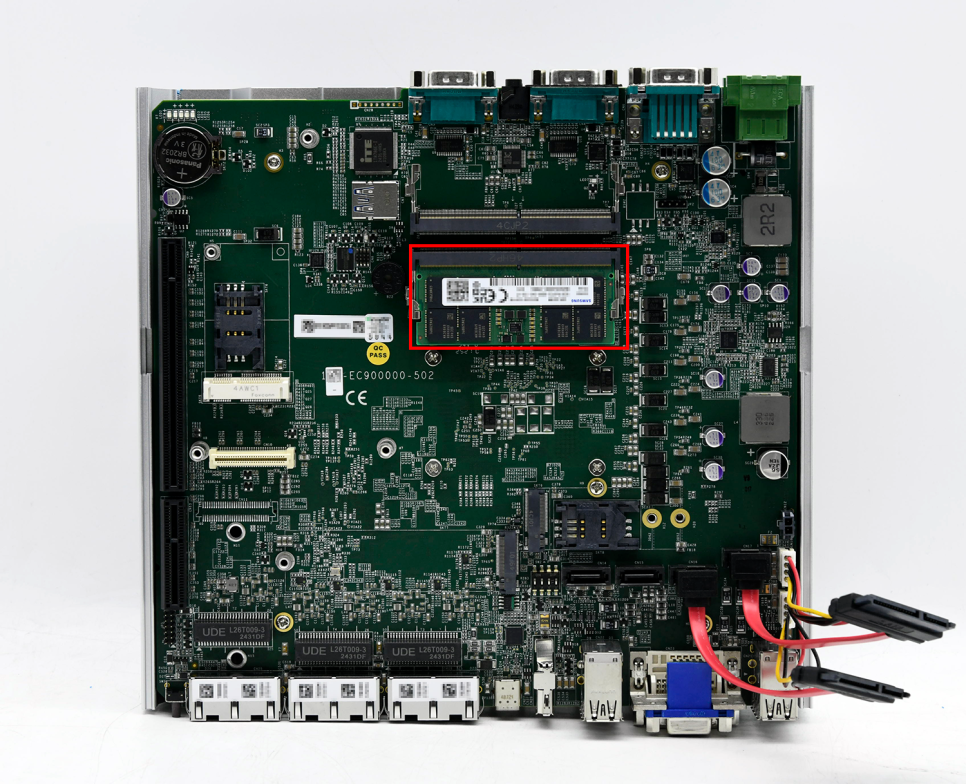

Nuvo-9006DE-POE는 DDR5 SO-DIMM 소켓(빨간색으로 표시)을 제공하여 한 슬롯에 최대 32GB까지 장착할 수 있습니다. 이번엔 고객사의 요청으로 DDR5 16GB SO-DIMM 1개가 장착되었습니다.
*SO-DIMM 이란?
SO-DIMM 이란 소형 메모리 모듈로, 주로 노트북이나 소형 PC에서 사용됩니다. 일반적인 DIMM보다 크기가 작고, 고속 데이터 처리를 위한 DDR 메모리를 탑재하여 공간이 제한된 장치에 적합한 선택입니다. 소형화된 설계 덕분에 휴대성이 뛰어나며, 성능과 효율성을 동시에 제공합니다.

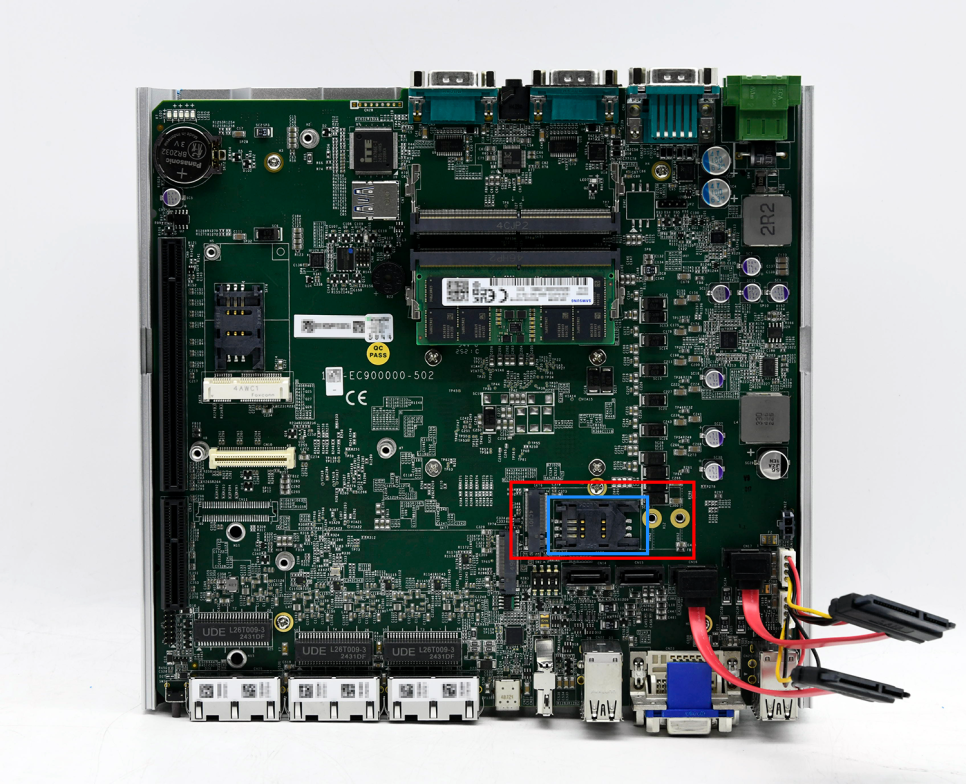

Nuvo-9006DE-POE는 5G/4G SIM 슬롯(파란색으로 표시)이 있는 M.2 2242/ 3042/ 3052 슬롯(빨간색으로 표시)이 있습니다. 5G 또는 4G M.2 모듈과 SIM 카드를 설치하면 공급자의 네트워크를 통해 인터넷에 액세스할 수 있습니다.

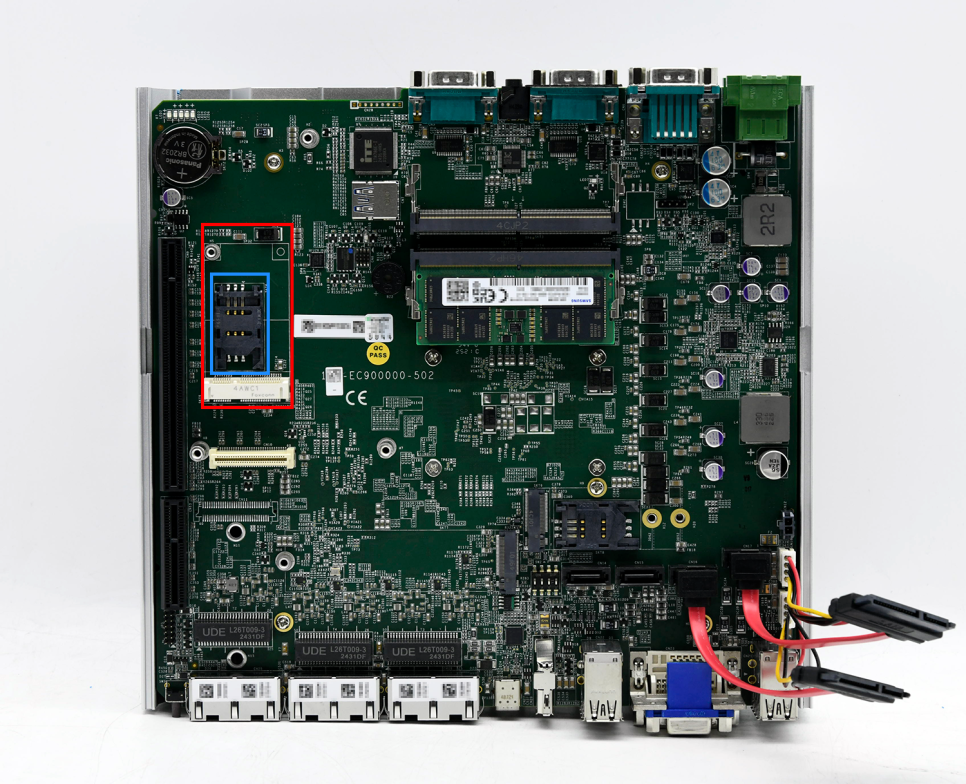

Nuvo-9006DE-POE는 mini-PCIe 사양 개정판을 준수하는 mini-PCIe 소켓(빨간색으로 표시)을 제공합니다. 이 mini-PCIe 소켓은 SIM 카드(파란색으로 표시)를 지원하도록 설계되었습니다. SIM 카드를 설치하면 시스템에서 이동통신사의 4G/3G 네트워크를 통해 인터넷에 액세스할 수 있습니다. 무선(WiFi/ 4G/ 3G) 통신을 위해 전면 및 후면 패널에 여러 개의 SMA 안테나 구멍을 배치할 수 있습니다.
Nuvo-9006DE-POE는 NVMe SSD를 설치할 수 있는 Gen4 x4 PCIe M.2 2280 슬롯이 있습니다. M.2 NVMe SSD는 2.5인치 SSD에 비해 훨씬 더 나은 시스템 성능을 제공합니다.
*M.2 NVMe란?
먼저 M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.
다음으로 "NVM"은 비휘발성 메모리 (non-volatile memory)를 뜻하며, 보통 SSD 형태로 출시되는 플래시 메모리를 가리킵니다. 기존의 저장매체가 SATA/SAS 규격을 사용했으나 NVMe는 PCI를 통해 CPU에 바로 연결되는 구조를 취하고 있습니다. 따라서 SATA 방식과 PCIe 방식은 속도 차이가 대략 5~6배 정도 납니다.

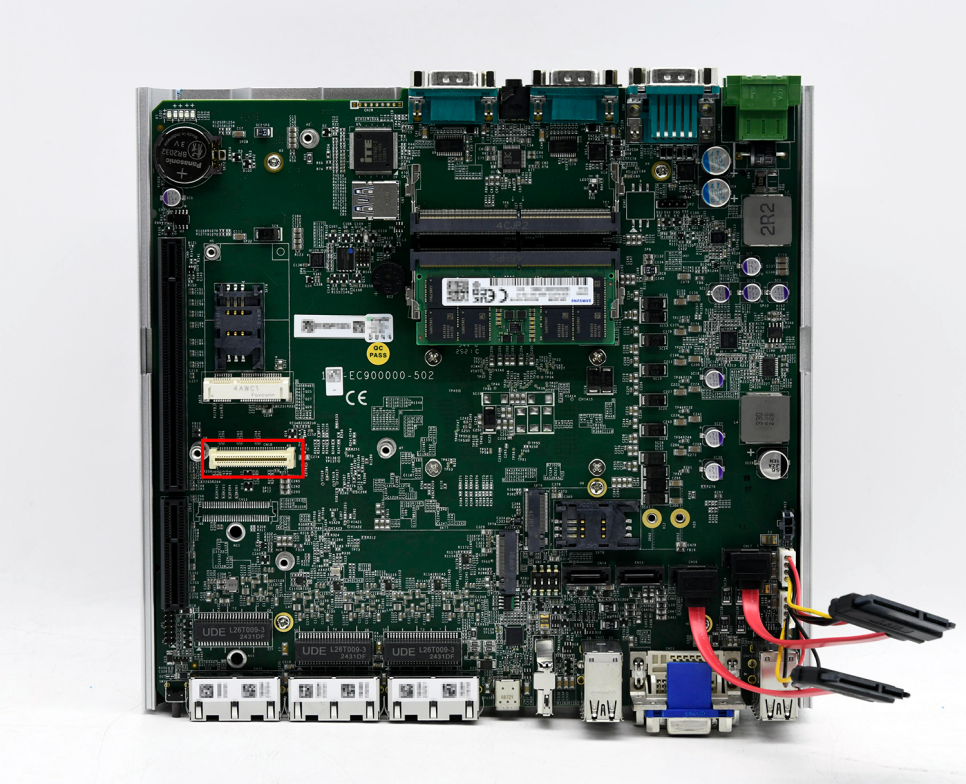

Nuvo-9006DE-POE에는 Neousys MezIO™ 인터페이스가 내장되어 있습니다. 특허받은 MezIO™ 설계로 인해 I/O확장을 위한 가성비 높고 안정적인 Neousys만의 팬리스 임베디스 시스템으로 강화됩니다. MezIO™ 모듈은 다양화된 버티컬 시장에 맞게 애플리케이션 지향적 기능을 선사합니다.
*MezIO란?
MezIO (교환 가능한 메자닌 I/O 보드)는 애플리케이션 지향 I/O 기능을 내장형 시스템에 통합하도록 설계된 인터페이스 모듈입니다.

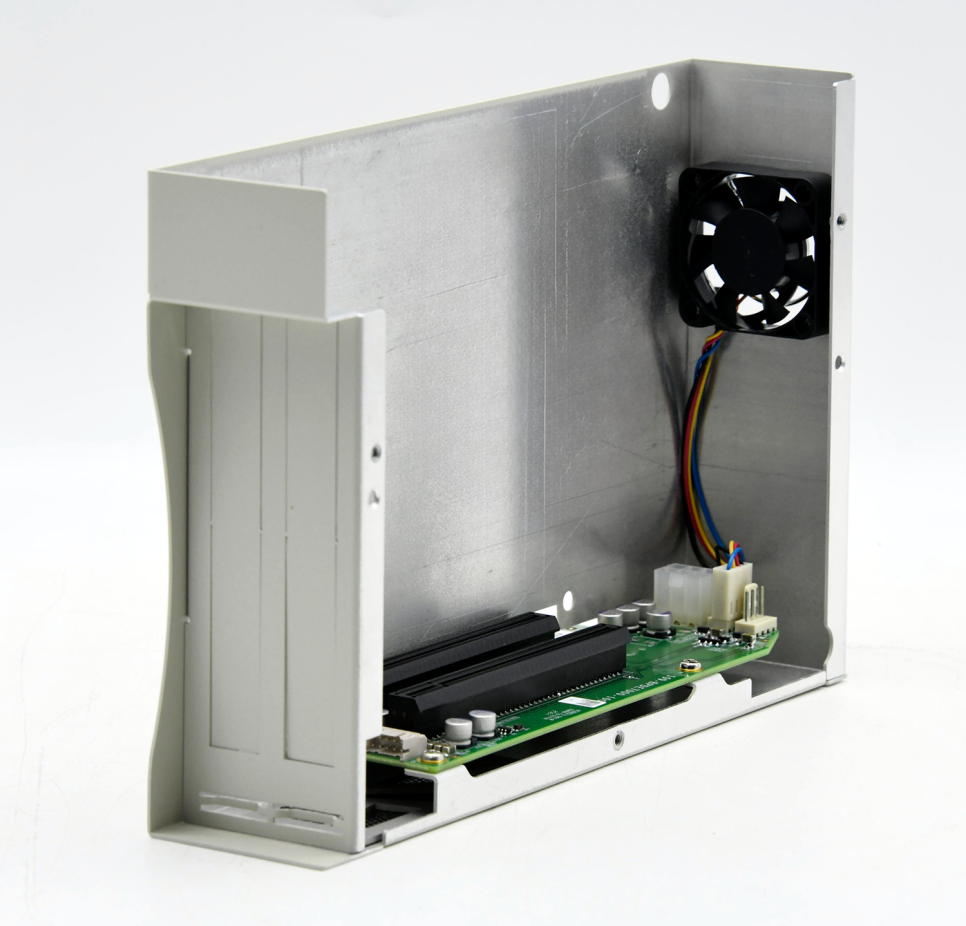

특허받은 카세트의 안에는 PCIe 슬롯이 두개 구비되어있어 슬롯 확장이 가능합니다.

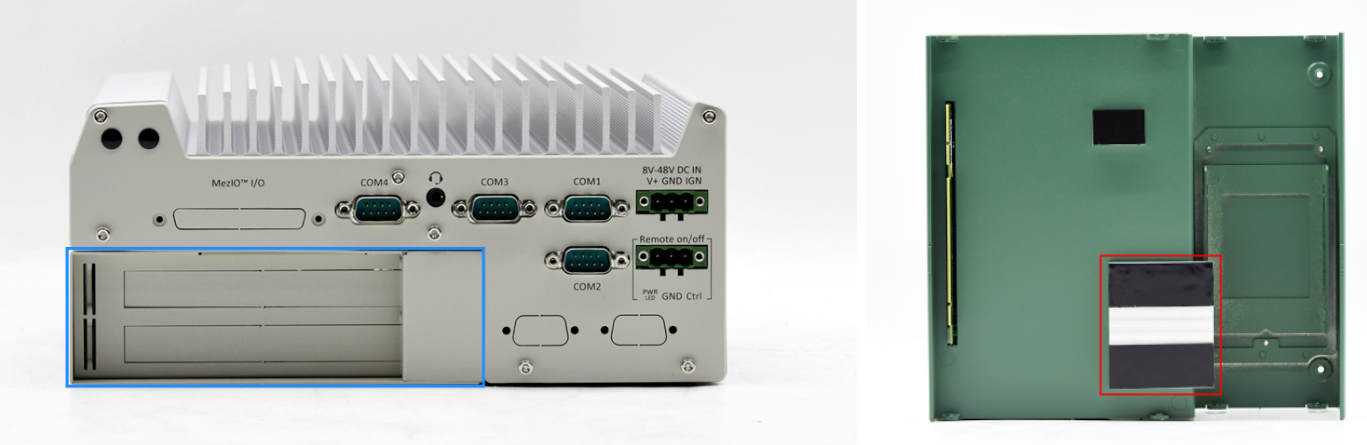

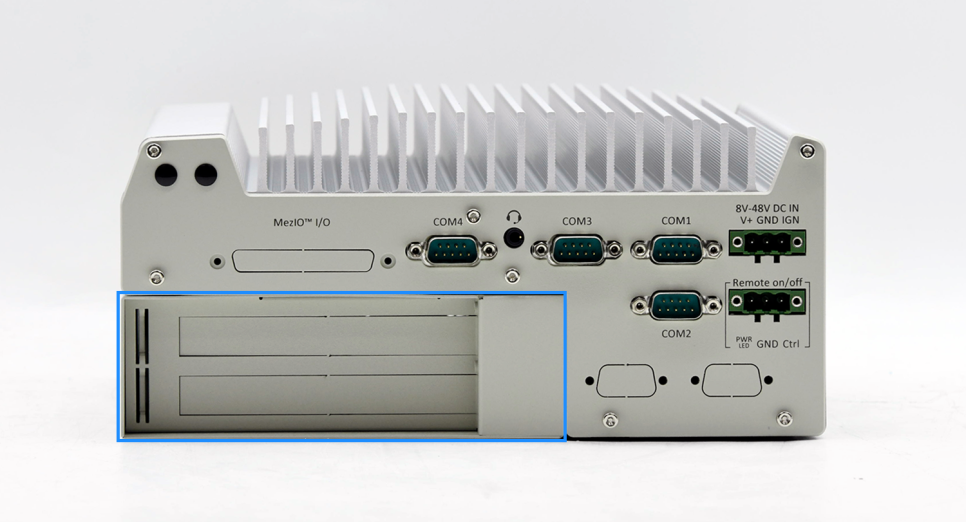

Nuvo-9006DE-POE의 외관에는 슬롯이 있는 특허 받은 카세트(파란색으로 표시)가 있어 CPU와 카드 간의 열 영향을 차단합니다. 특허받은 카세트 설계는 흡입한 공기를 유도하여 카드로 흐르도록 분리된 터널을 형성합니다. 카세트에는 2개의 PCIe x16 슬롯이 있습니다.
추가로 메모리에서 나는 열을 효과적으로 방출 해 주기 위해 메모리 방열판(빨간색으로 표시)이 있습니다.

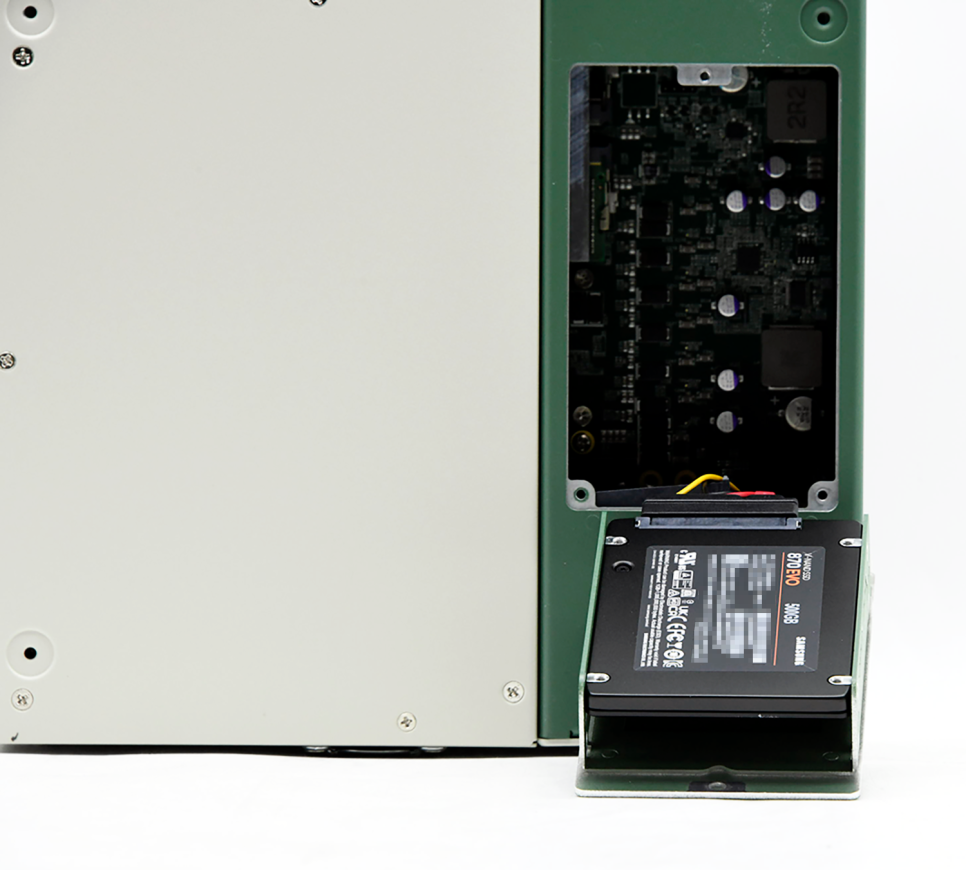

Nuvo-9006DE-POE 에는 2.5인치 SATA 방식 SSD를 손쉽게 꺼낼 수 있도록 PC 하단부분에 트랩도어가 있습니다.
이번에는 고객사의 요청으로 870 EVO SATA 500GB가 장착되었습니다.

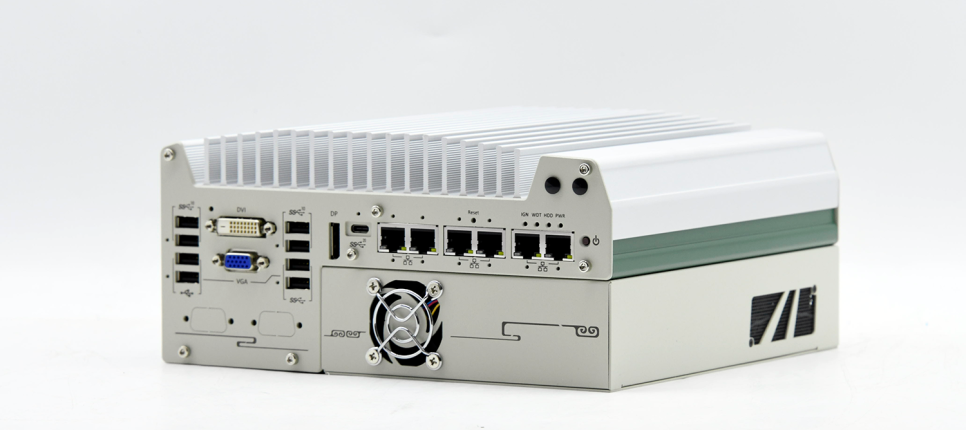

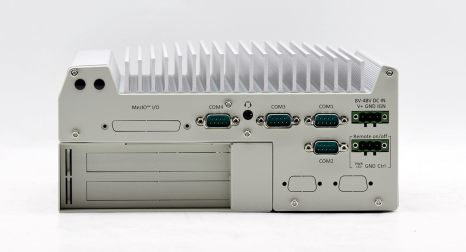

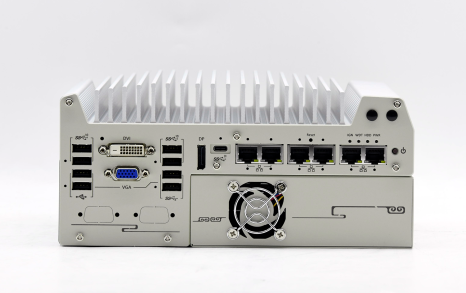

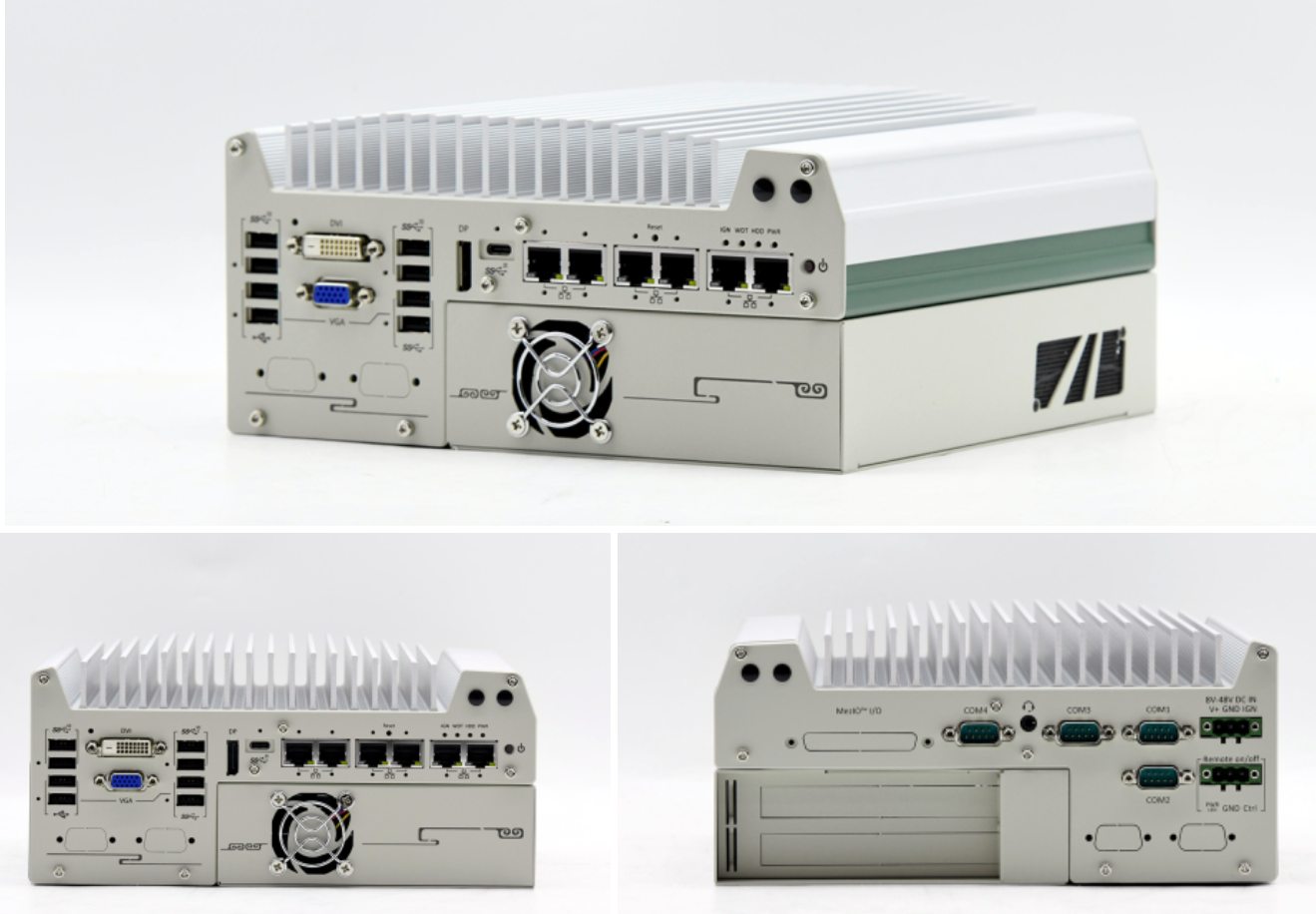

Nuvo-9006DE-POE가 완성되었습니다!
제품의 상세 스펙은 아래 링크를 통해 확인하실 수 있습니다!
https://www.bemax.co.kr/embedded-pc/intel-13-12%ec%84%b8%eb%8c%80-fanless-pc-nuvo-9000-series-new/비맥스테크놀로지는 원하시는 사양으로 완성 후 철저한 검사를 통해 최적의 PC를 고객님들께 제공해 드리고 있습니다.
*넓은 온도 범위 및 견고한 임베디드 팬리스 컴퓨터
*다중 GigE / PoE 포트가 있는 머신 비전 플랫폼
*GPU 엣지 AI Computing(컴퓨팅) 차내 팬리스 PC
*초소형 팬리스 컨트롤러
*감시 / 비디오 분석 컴퓨터 시스템
혹시나 더 궁금하신 점이나 문의사항이 있으시면 비맥스테크놀로지로 문의해 주세요!
