안녕하세요!
Digital 시대를 만들어가는 Embedded System과 산업용 컴퓨터 및 Display Solution 기업 비맥스테크놀로지입니다!
이번엔 S사 AMR, AGV에 사용되는 산업용 임베디드 보드 OEM PC 제작 과정을 소개해 드리려고 합니다!
임베디드 보드 OEM PC 제작 후기

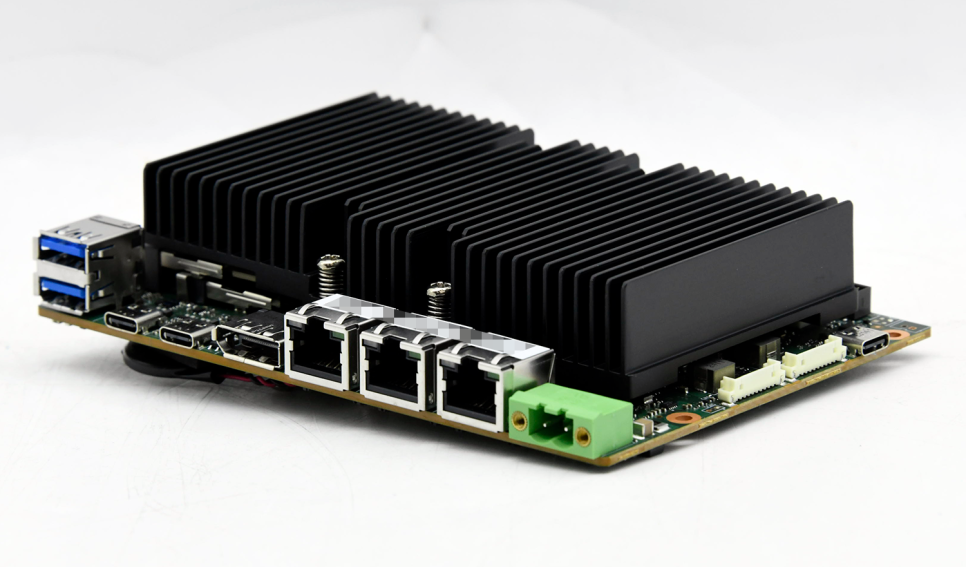

OEM PC에 사용된 보드는 Advantech(어드밴텍)의 AFE-R360 제품입니다.

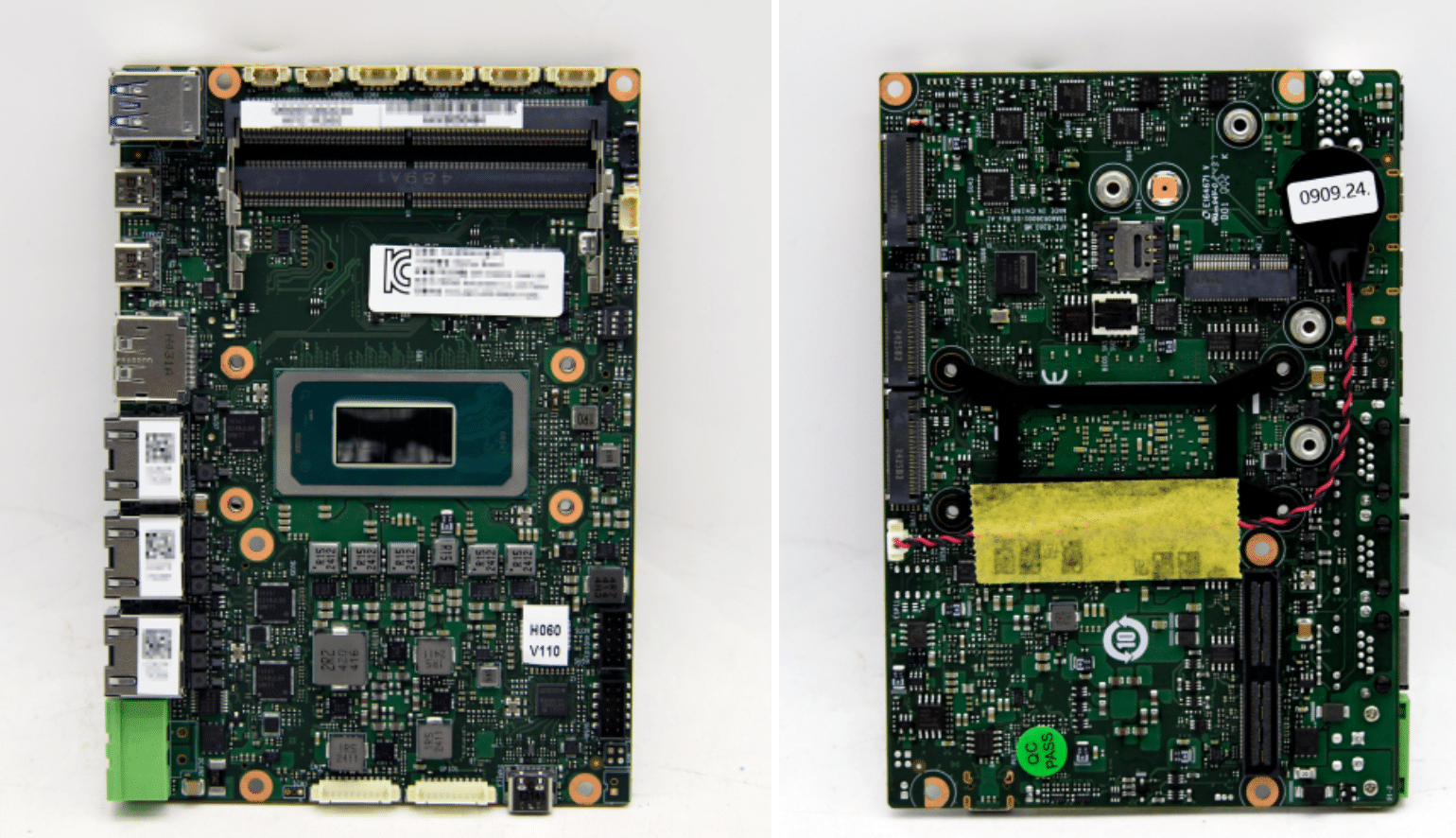

AFE-R360 시리즈는 로봇, 자율 이동 로봇(AMR: Autonomous Mobile Robot) 또는 영상 + 센서 중심 시스템에서 활용하기 위해 설계된 3.5인치 SBC(Single Board Computer) 플랫폼입니다.
Intel Core Ultra 5, 125U CPU가 탑재되었으며, 약 15W의 저전력 제품입니다.

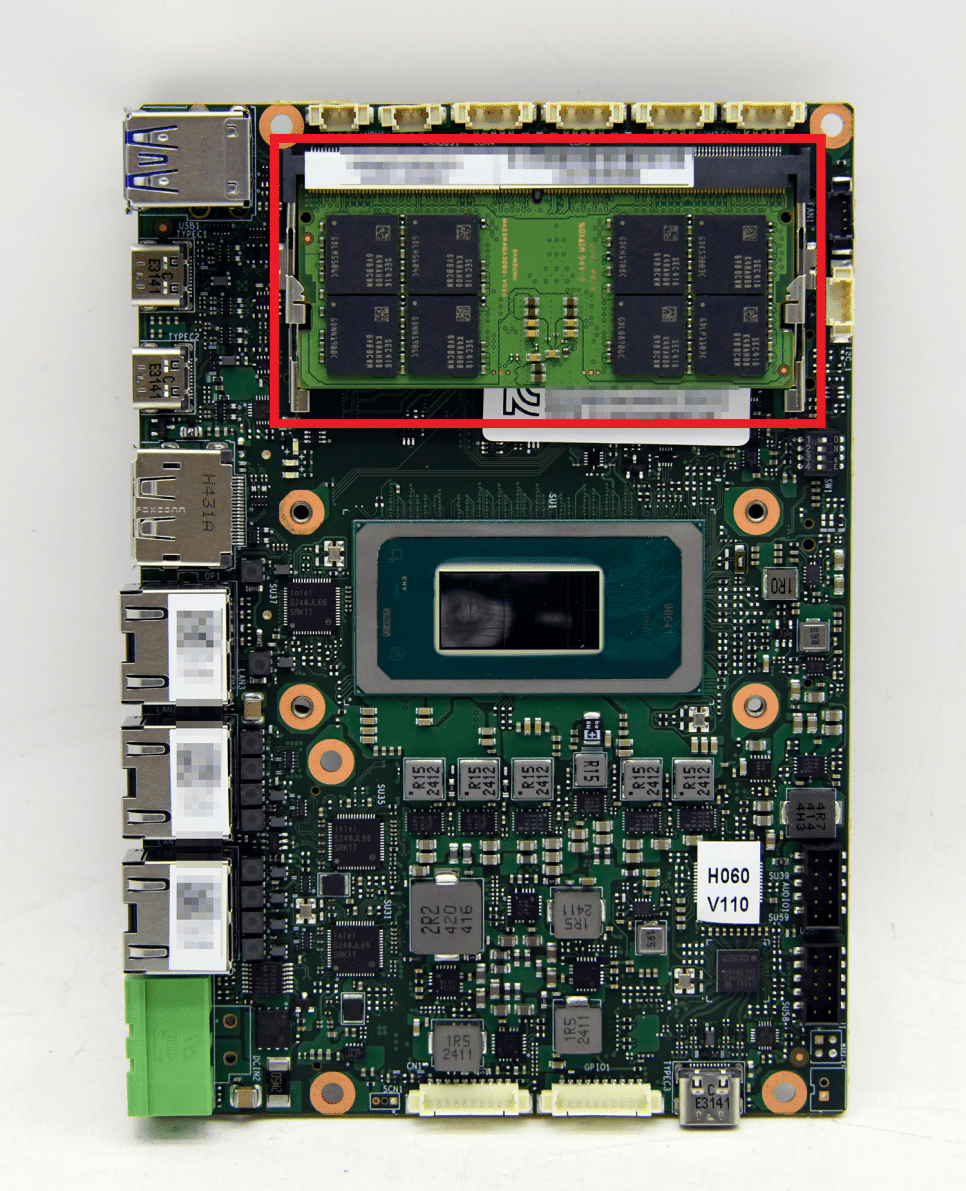

메모리는 DDR5 32GB SODIMM이 장착되었습니다.

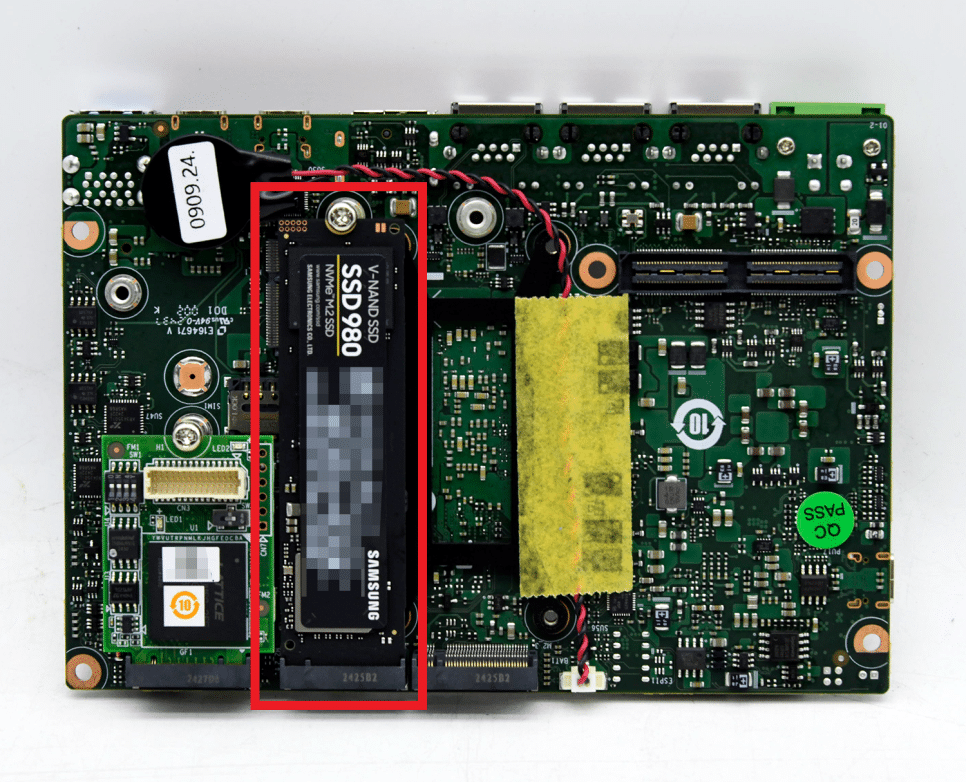

AFE-R360은 2개의 M.2 NVMe Gen4 슬롯이 있어 고객사의 요청에 따라 1개의 삼성전자의 980 M.2 NVMe 500GB를 장착해주었습니다.
*M.2 NVMe란?
먼저 M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.
다음으로 "NVM"은 비휘발성 메모리 (non-volatile memory)를 뜻하며, 보통 SSD 형태로 출시되는 플래시 메모리를 가리킵니다. 기존의 저장매체가 SATA/SAS 규격을 사용했으나 NVMe는 PCI를 통해 CPU에 바로 연결되는 구조를 취하고 있습니다. 따라서 SATA 방식과 PCIe 방식은 속도 차이가 대략 5~6배 정도 납니다.

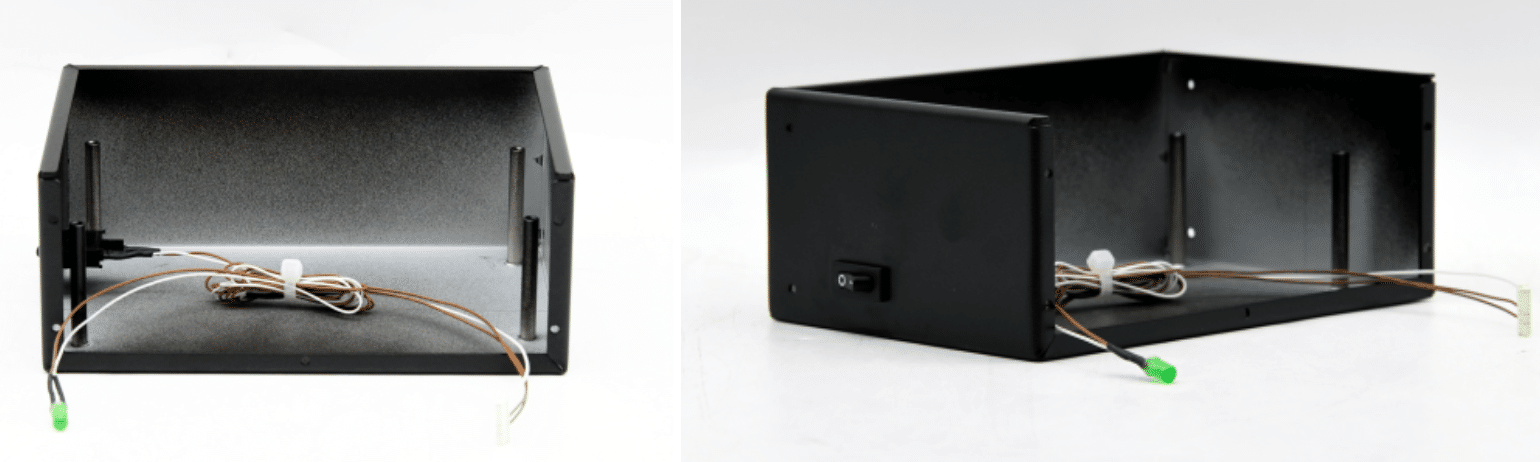

OEM으로 제작한 외부 케이스입니다.

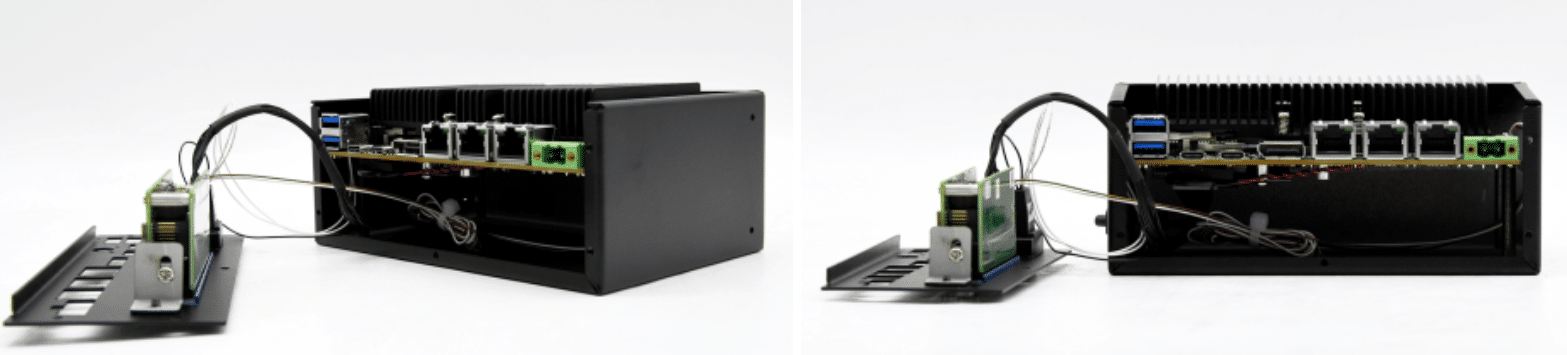

OEM케이스에 AFE-R360을 장착한 모습입니다.

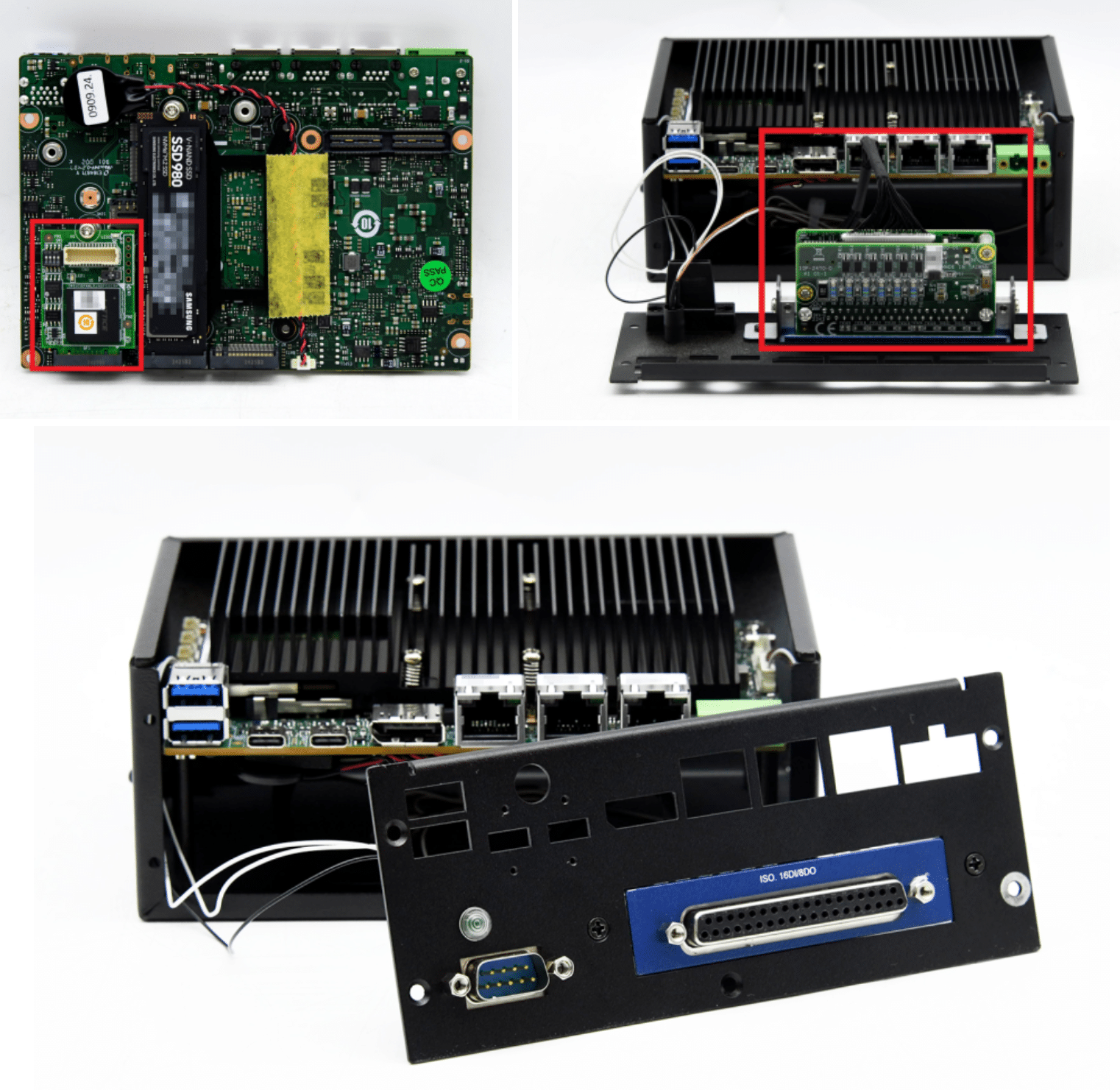

추가적인 고객사 요청에 따라, M.2 3042 B+M Key 슬롯에 장착해 사용할 수 있는 24채널 절연 DIO 모듈(PCM-37D24DI)을 추가하였습니다.
*DIO란?
DIO는 Digital Input Output의 약자로 일명 디지털 입출력이라고 합니다. 컴퓨터에 디지털 신호를 입력 또는 출력할 수 있는 기능을 추가하는 인터페이스로 각종 제어 회로의 릴레이 및 조작 스위치 측정기 등의 상태를 감시할 수 있습니다. 또한, 디지털 통신을 위한 인터페이스로도 사용이 가능합니다.
이외에 오디오잭포트(빨간색으로 표시), 시리얼포트(파란색으로 표시) 각 1개씩을 추가로 장착하였습니다.

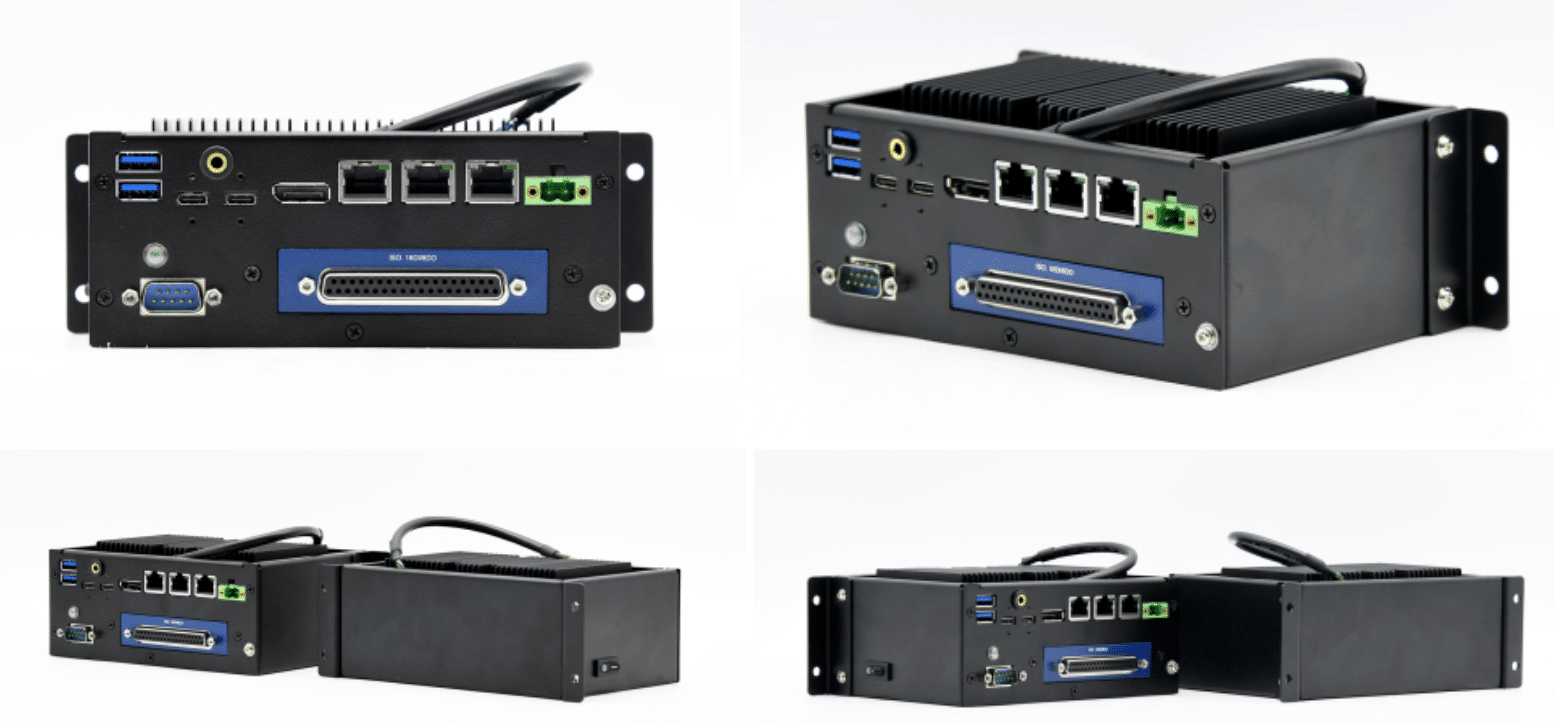

마지막으로 장비에 설치 가능하도록 브라켓을 장착하여 임베디드 보드 OEM PC가 완성되었습니다!
비맥스테크놀로지는 원하시는 사양으로 완성 후 철저한 검사를 통해 최적의 PC를 고객님들께 제공해 드리고 있습니다.
