안녕하세요!
Digital 시대를 만들어가는 Embedded System과 산업용컴퓨터 및 Display Solution 전문기업 비맥스테크놀로지입니다!
오늘은 대학교 프로젝트에 사용된 NRU-230V-AWP가 제작되었습니다.
NRU-230V-AWP 제작 후기
NRU-230V-AWP의 특징은 아래와 같습니다.
* NVIDIA® Ampere GPU와 Arm Cortex-A78AE CPU로 구성된 NVIDIA® Jetson AGX Orin™ 기반 시스템 온 모듈(SOM)
* -25°C~60°C의 견고한 팬리스 작동

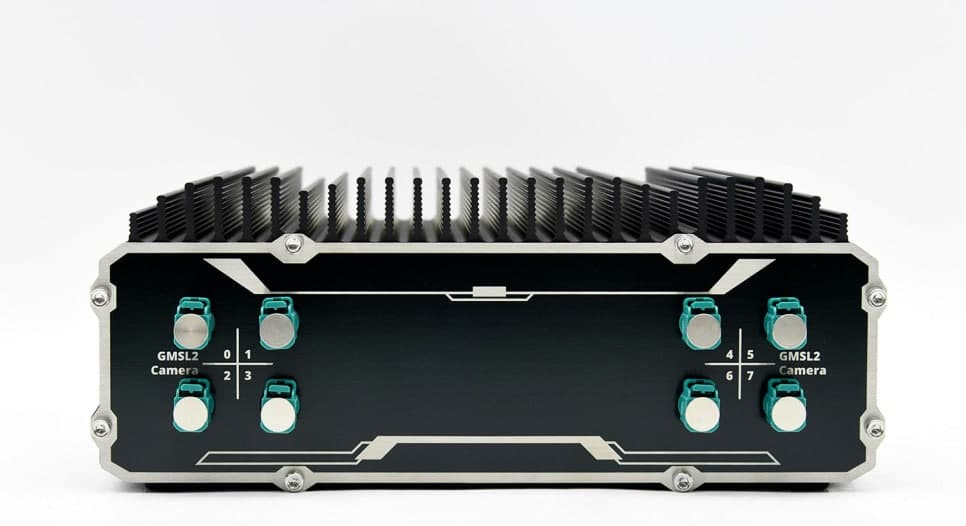

* FAKRA Z 커넥터를 통해 8x GMSL2 자동차 카메라 지원
* 1x 10 Gigabit Ethernet 및 4x Gigabit Ethernet 포트 제공
* 64GB eMMC 5.1 시스템 온 모듈(SOM) 지원
* 1x M.2 2280 M key NVMe socket (PCIe Gen4x2) 지원
* LTE/5G 이동 통신용 M.2 3042/3052 B 키 소켓 1개
* 점화 전원 제어 기능이 내장된 8~48V의 넓은 범위의 DC 입력
NRU-230V-AWP는 도로변, 식품 및 화학 공장, 광업, 건설, 농업 또는 항만과 같은 열악한 환경에서 엣지 AI 애플리케이션에 최적화된 견고한 IP66 방수 NVIDIA® Jetson AGX Orin 컴퓨터입니다.
NRU-230V-AWP팬리스 타입이다 보니 히트싱크에 모듈과 보드의 전체적인 열전도 방지를 위해 서멀 패드 (방열 패드)가 부착되어 있습니다. 비맥스테크놀로지에서 취급하고 있는 팬리스PC의 특징으로 열이 발생하는 구성 요소 (CPU, PCH, GbE, Power Choke 등)를 히트싱크에 직접 닿을 수 있게하여 열 방출이 훨씬 효과적입니다.
NRU-230V-AWP는 메모리로 32GB/ 64GB LPDDR5 (JAO 32GB/ JAO 64GB) @ 3200 MHz 시스템 온 모듈(SOM)을 지원합니다.
이번에는 고객사의 요청으로 64GB LPDDR5가 장착되었습니다.
NRU-230V-AWP는 WiFi 6 또는 CAN 장착을 위한 mini-PCIe 소켓(PCIe+USB2.0) 1개와 GNSS 또는 4G LTE 장착을 위한 mini-PCIe 소켓(USB2.0) 1개를 제공합니다.
또한 보드에 있는 모듈의 열 전도 방지를 위해 서멀 패드 (방열 패드)가 추가적으로 있으며, 슬롯에 장착되는 모듈을 쉽게 탈부착할 수 있도록 되어있습니다.
NRU-230V-AWP의 Jetson AGX Orin모듈에는 64GB eMMC 5.1이 내장되어 있으나 추가로 최고의 디스크 읽기/쓰기 성능을 위해 NVMe SSD를 설치하기 위한 M.2 2280 M key NVMe 슬롯이 있습니다. NVMe SSD는 2.5" SSD보다 훨씬 더 빠른 디스크 읽기/쓰기 속도 성능을 제공합니다.
*M.2 NVMe란?
먼저 M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.
다음으로 "NVM"은 비휘발성 메모리 (non-volatile memory)를 뜻하며, 보통 SSD 형태로 출시되는 플래시 메모리를 가리킵니다. 기존의 저장매체가 SATA/SAS 규격을 사용했으나 NVMe는 PCI를 통해 CPU에 바로 연결되는 구조를 취하고 있습니다. 따라서 SATA 방식과 PCIe 방식은 속도 차이가 대략 5~6배 정도 납니다.

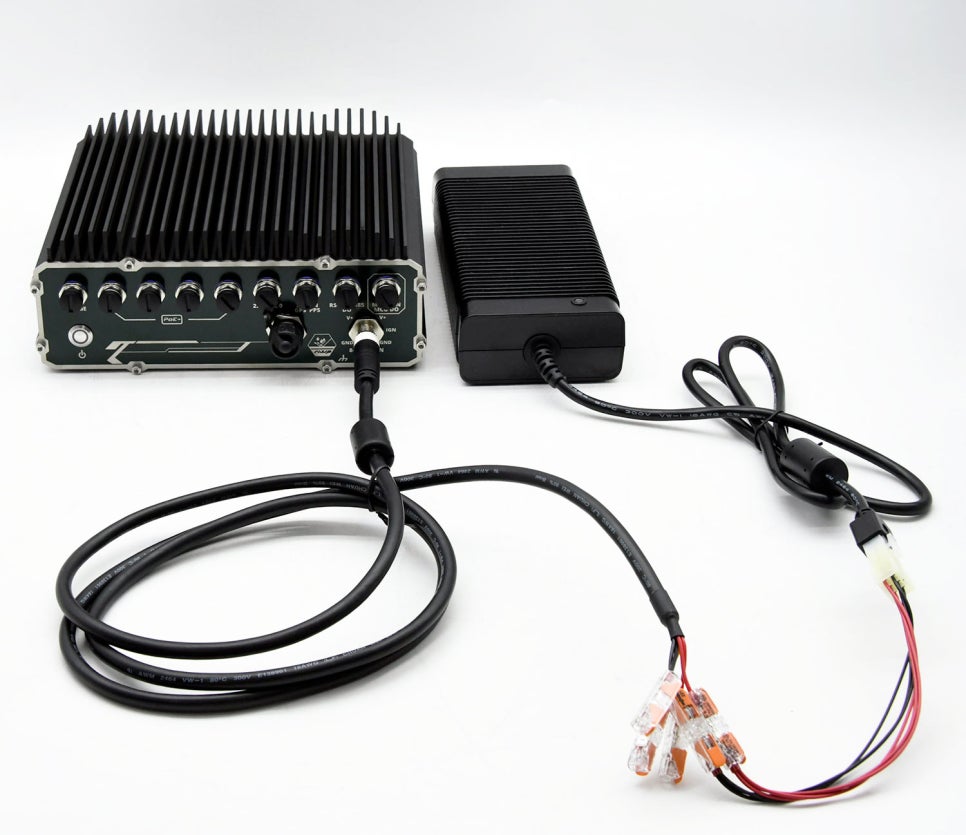

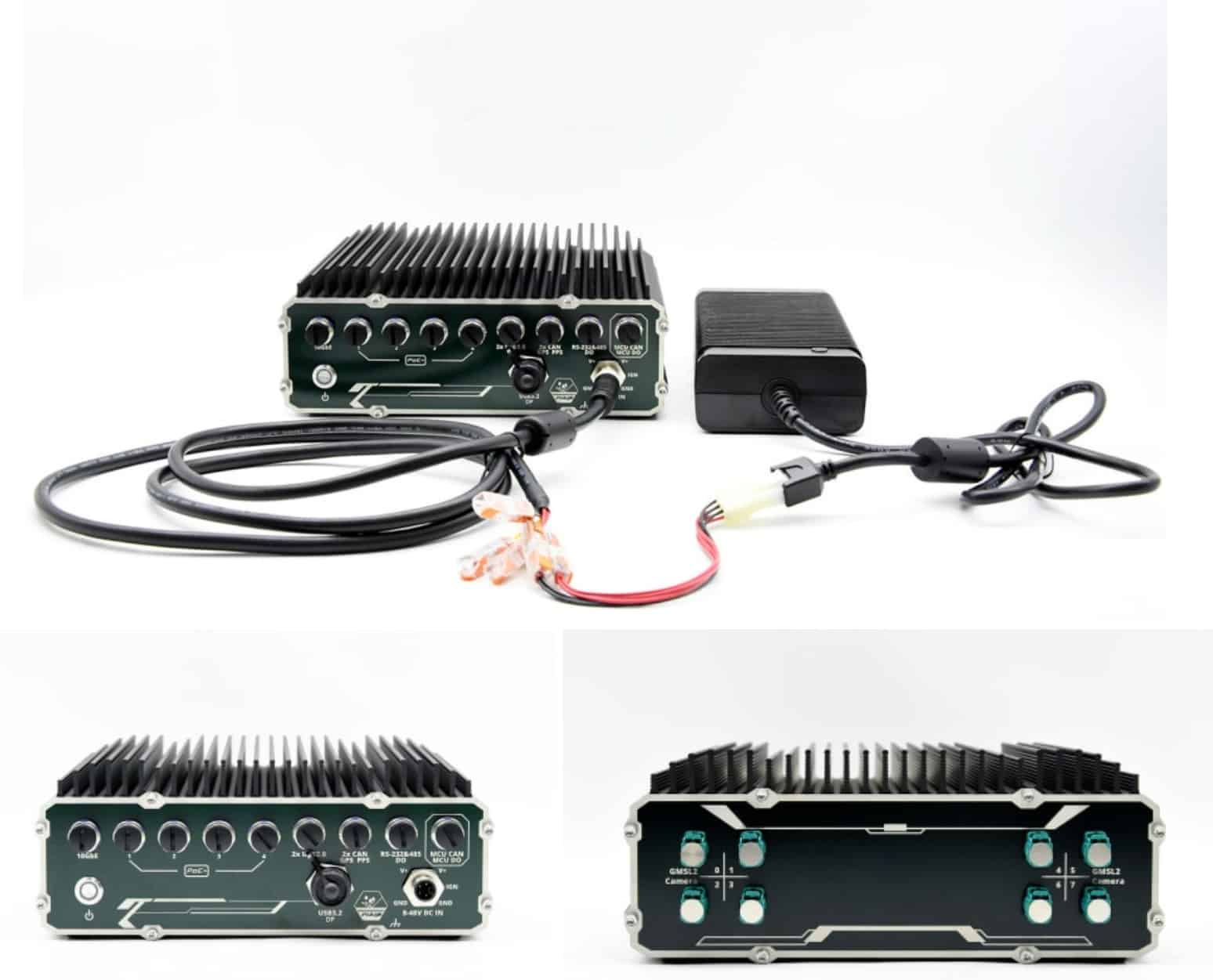

NRU-230V-AWP에 전원 아답터를 연결한 모습입니다.

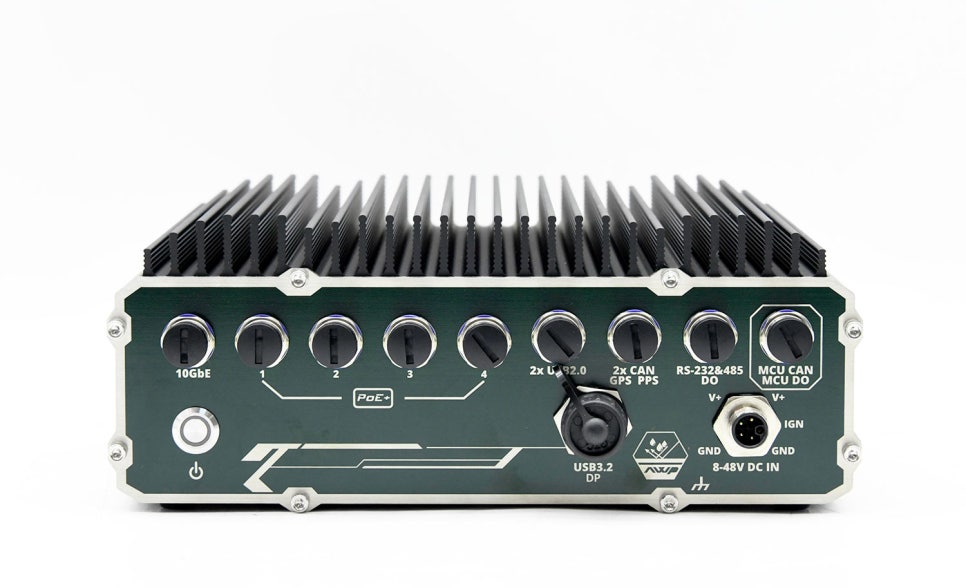

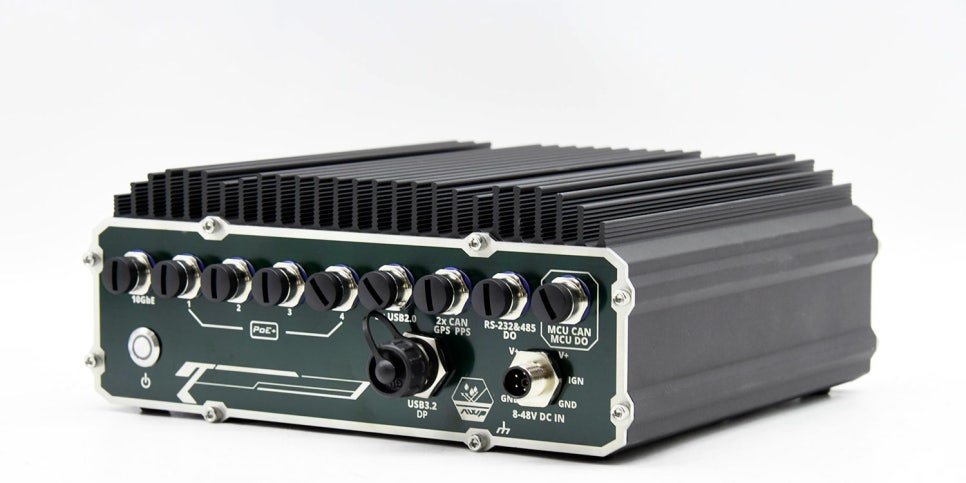

NRU-230V-AWP가 완성되었습니다!
제품의 상세 스펙은 아래 이미지를 클릭하시면 확인하실 수 있습니다!
비맥스테크놀로지는 원하시는 사양으로 완성 후 철저한 검사를 통해 최적의 PC를 고객님들께 제공해 드리고 있습니다.
