이번에는 해양 관측 및 예측에 사용된 Nuvo-10109GC가 제작되었습니다.

​

​

Nuvo-10109GC-BMI7 제작 후기

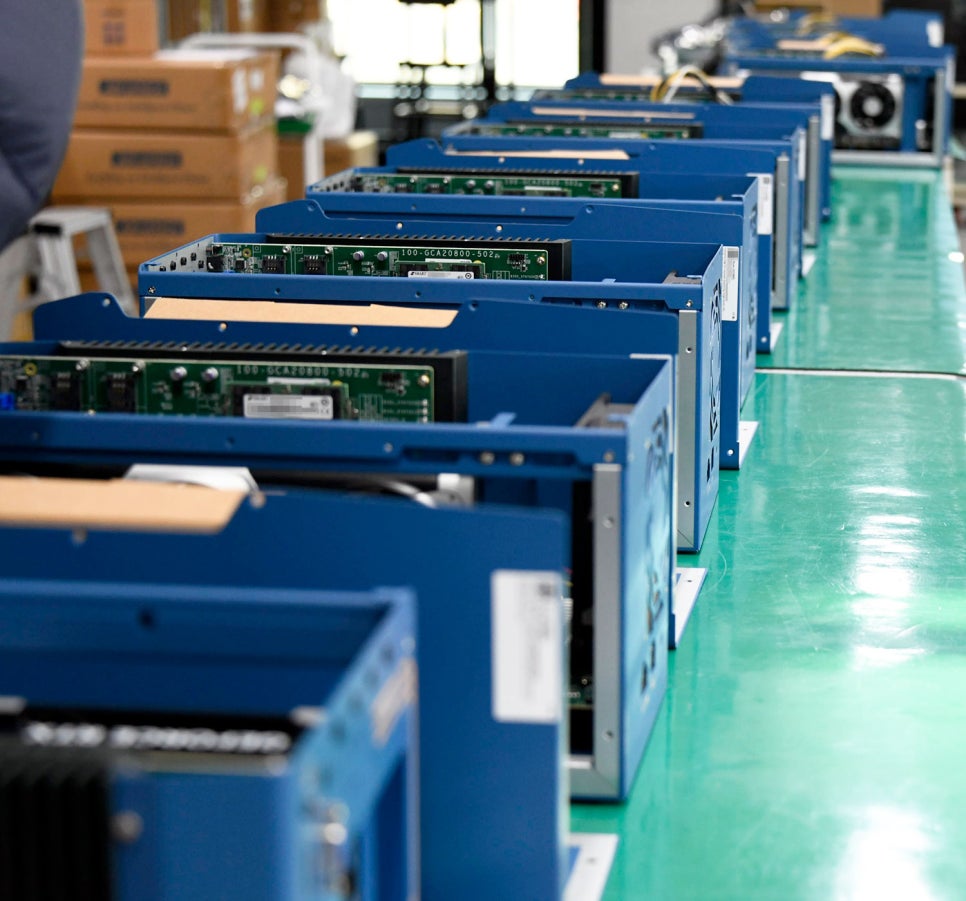

이번에 제작된 Nuvo-10109GC는 총 10대 입니다.

​

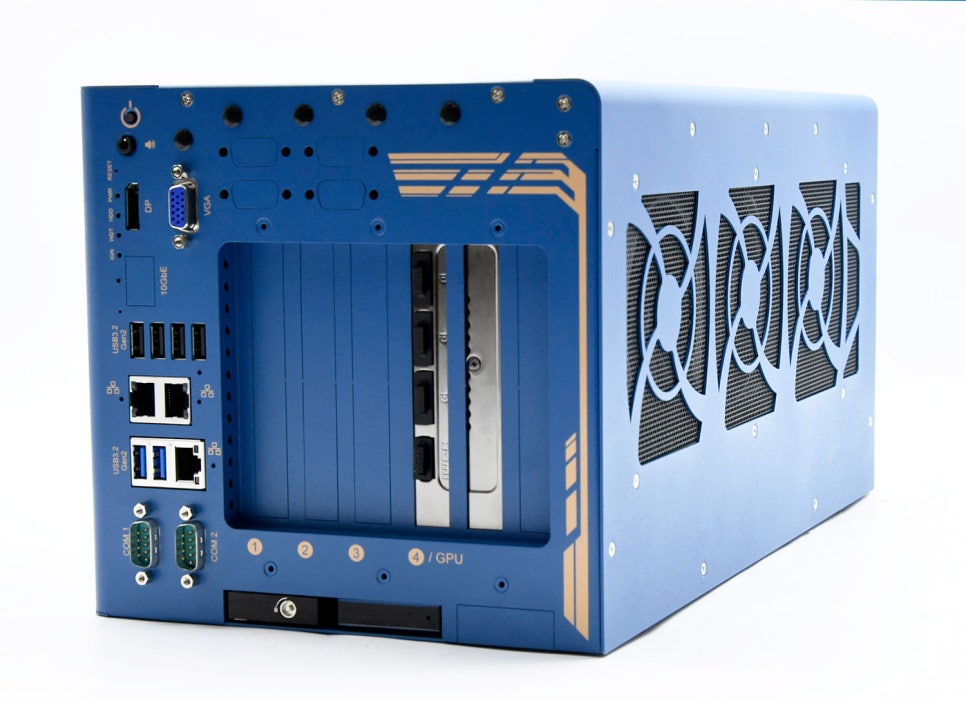

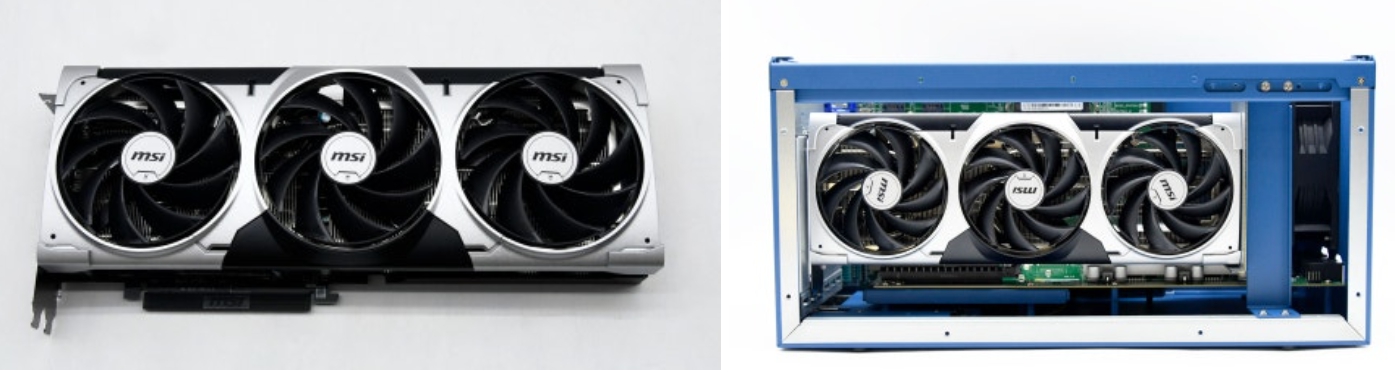

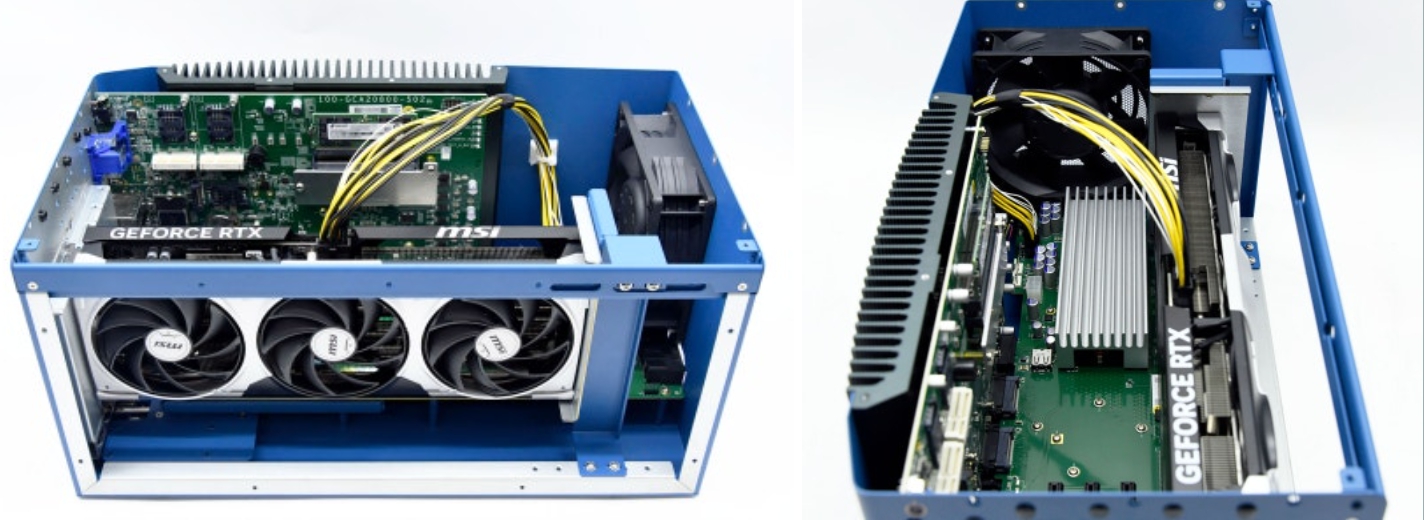

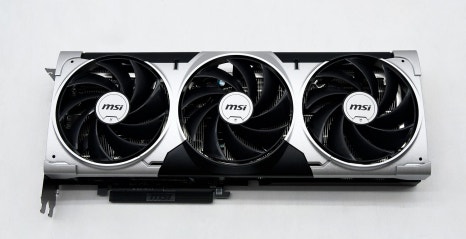

Nuvo-10109GC는 NVIDIA의 최신 600W Blackwell GPU를 위해 설계된 엣지 AI 플랫폼의 Neousys 개선 버전으로, FP4 LLM 추론 및 생성형 AI에서 최대 4000 AI TOPS, 자율주행 및 AI 기반 컴퓨터 비전 애플리케이션에서 125 TFLOPS를 제공합니다.

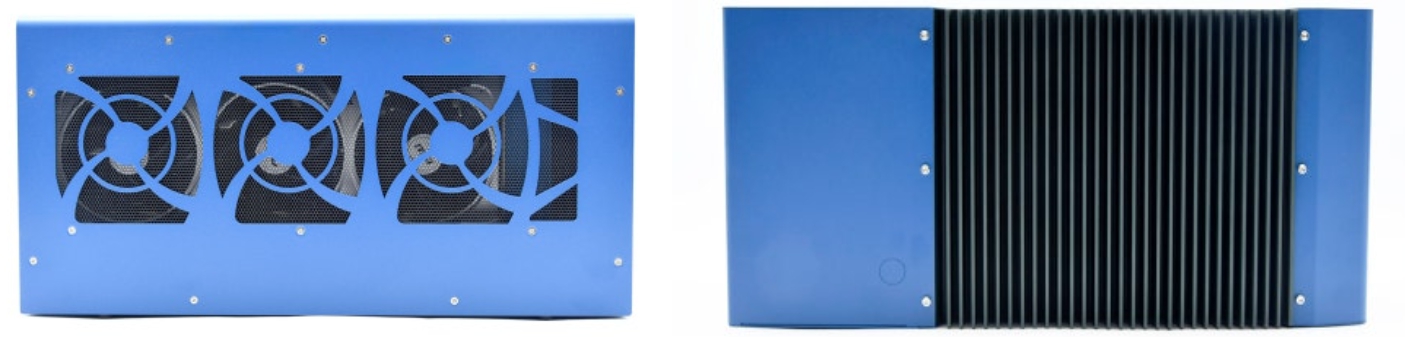

구조적으로 Nuvo-10109GC는 강화된 섀시와 개선된 GPU 고정 브라켓 및 댐핑 브라켓을 갖추고 있어 진동과 충격 상황에서도 구조적 신뢰성과 장기적인 내구성을 보장합니다. 600W GPU를 위한 전기적 견고함과 다수의 확장 슬롯이 결합된 Nuvo-10109GC는 엣지 AI 플랫폼의 새로운 이정표를 세우며, 고정된 환경과 이동 중인 환경 모두에서 끊임없이 진화하는 AI 애플리케이션에 탁월한 AI 성능을 제공합니다.

​

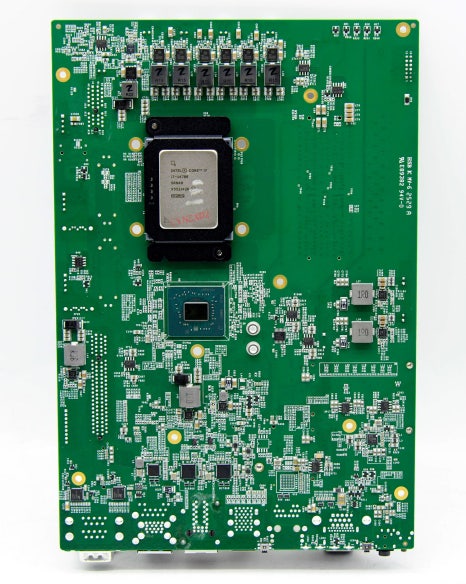

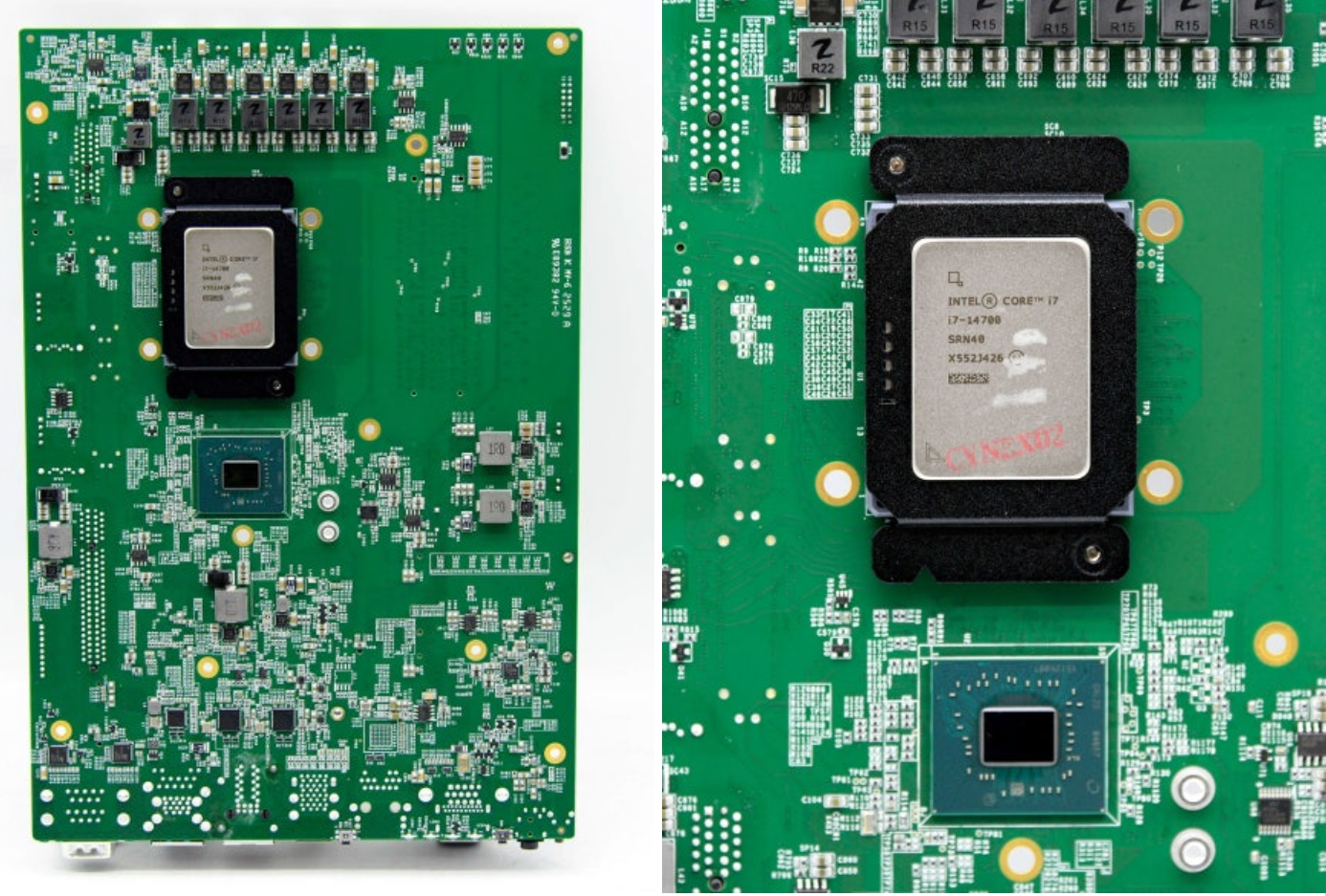

이번에 사용된 CPU는 i7-14700입니다.

​

Nuvo-10109GC는 최대 128GB의 DDR5 메모리 모듈을 설치할 수 있는 SODIMM 소켓 2개를 지원합니다. 각 슬롯은 최대 64GB 용량의 단일 모듈 DDR5 4800MHz SODIMM을 지원합니다.

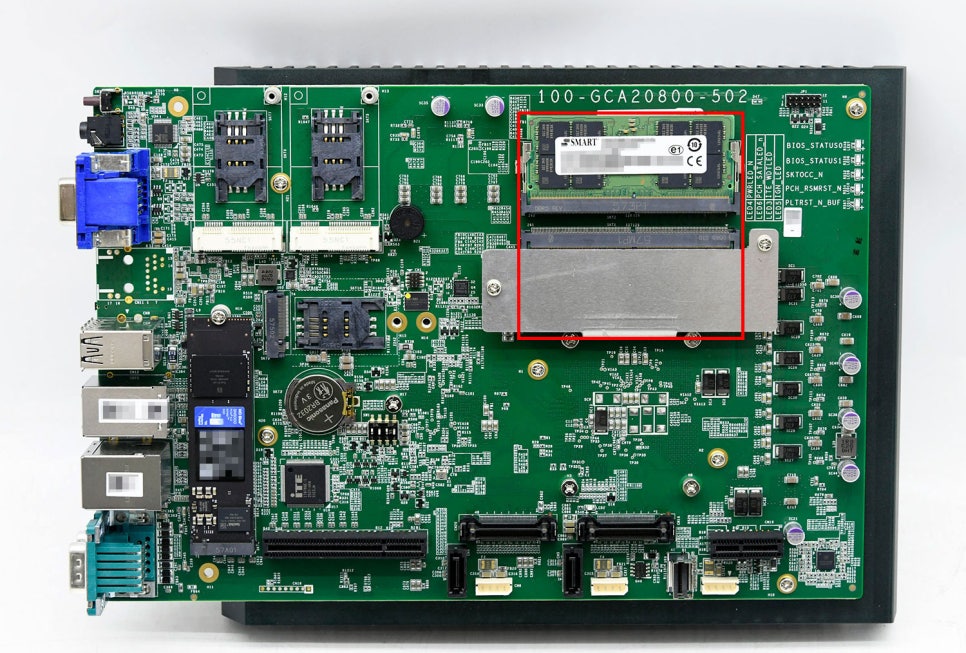

이번에는 DDR5 32GB SODIMM 제품 2개가 장착되었습니다. 또한 효과적인 열 방출을 위해 방열판도 장착됩니다.

*DDR4와 DDR5 차이점

Intel의 엘더레이크는 DDR5를 지원합니다. DDR5는 기존 DDR4보다 더 빠른 속도와 더 큰 용량을 갖고있습니다.

DDR4를 장착할 수 있는 CPU는 3200MHz를 기본으로 지원하며, DDR4 제품에 따라 최대 4400MHz 속도를 갖고있습니다. DDR5는 기본 4800MHz부터 시작하며, 현재 시중에 출시된 DDR5 제품 중 가장 빠른 속도를 지닌 것은 5200MHz입니다.

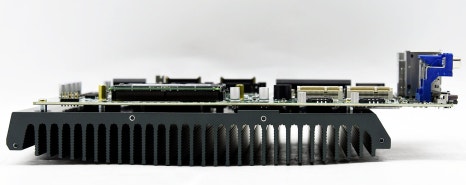

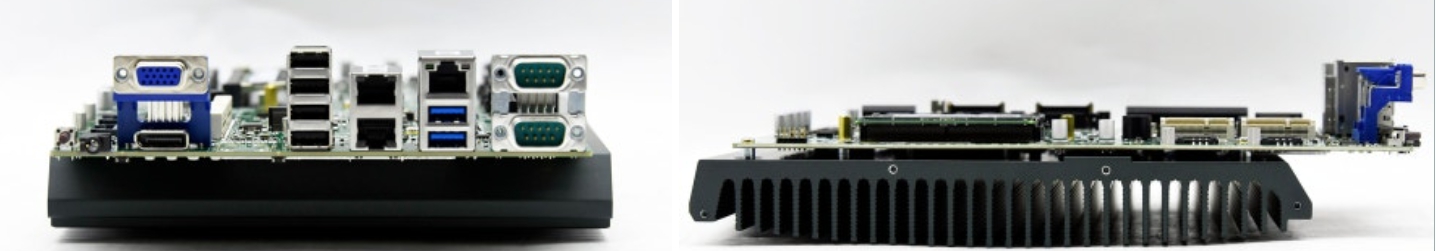

Nuvo-10109GC는 팬리스 타입으로 히트싱크가 장착되며, 기본으로 CPU와 보드에 부착된 칩의 열전도 방지를 위해 서멀 패드 (방열 패드)가 부착되어 있습니다. 비맥스테크놀로지에서 취급하고 있는 팬리스PC의 특징으로 열이 발생하는 구성 요소 (CPU, PCH, GbE, Power Choke 등)를 히트싱크에 직접 닿을 수 있게하여 열 방출이 훨씬 효과적입니다.

​

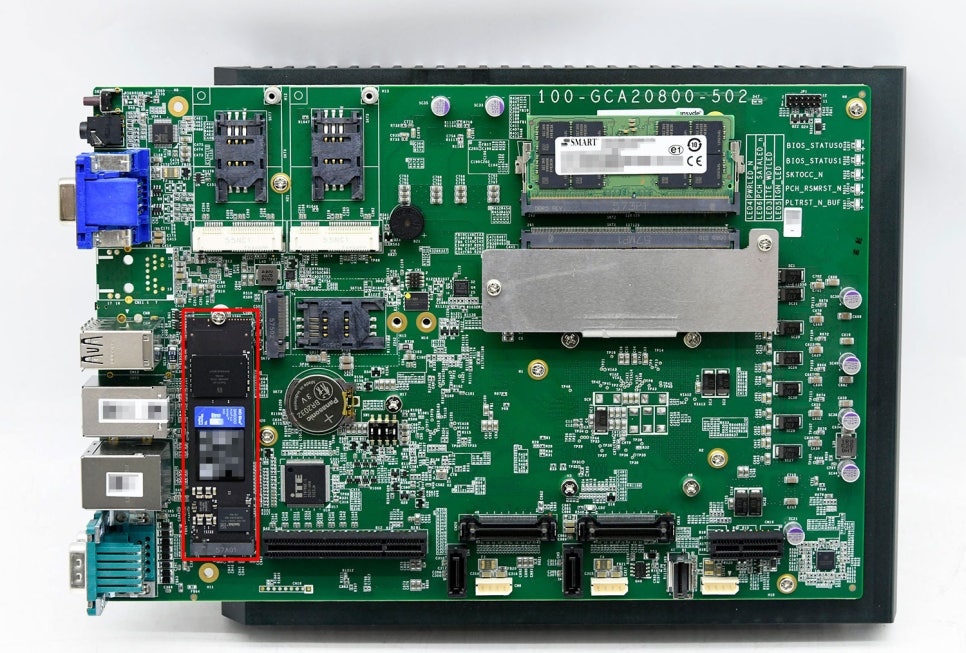

Nuvo-10109GC에는 최고의 성능을 위해 NVMe SSD를 설치할 수 있는 Gen4x4 PCIe M.2 2280 슬롯이 있습니다. NVMe SSD는 보다 원활한 운영 체제 작동 및 응답을 위해 2.5인치 SSD에 비해 속도가 빠릅니다.

이번에는 고객사의 요청으로 WD사의 M.2 NVMe 1TB가 장착되었습니다.

*M.2 NVMe란?

먼저 M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.

다음으로 "NVM"은 비휘발성 메모리 (non-volatile memory)를 뜻하며, 보통 SSD 형태로 출시되는 플래시 메모리를 가리킵니다. 기존의 저장매체가 SATA/SAS 규격을 사용했으나 NVMe는 PCI를 통해 CPU에 바로 연결되는 구조를 취하고 있습니다. 따라서 SATA 방식과 PCIe 방식은 속도 차이가 대략 5~6배 정도 납니다.

​

케이스의 하단에는 2.5" HDD/SSD를 장착할 수 있는 트레이가 1개 있어 탈부착이 용이하며 추가 스토리지의 장착 및 탈착이 용이합니다.

​

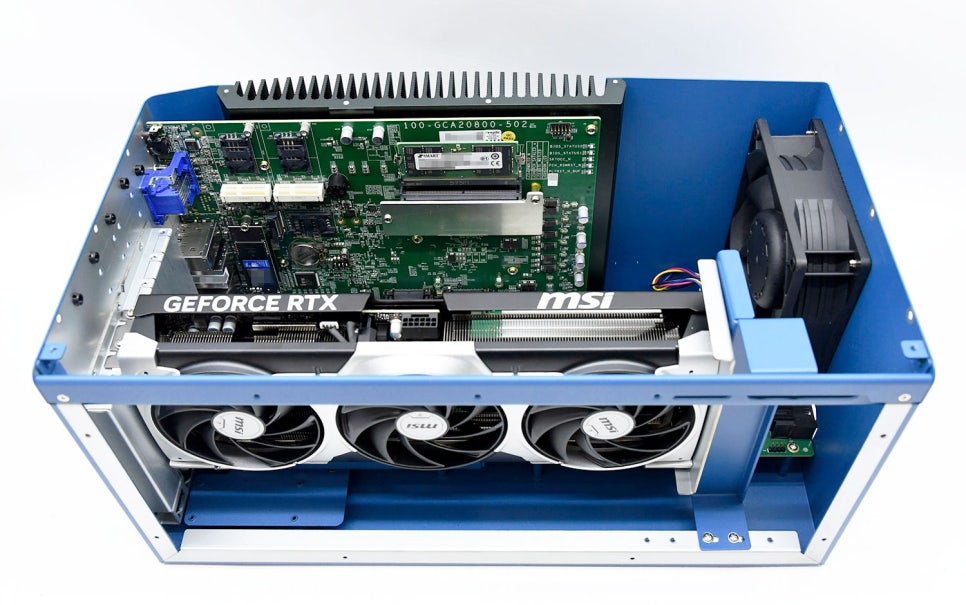

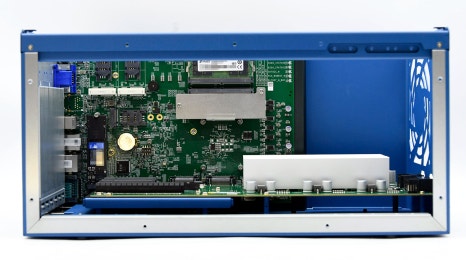

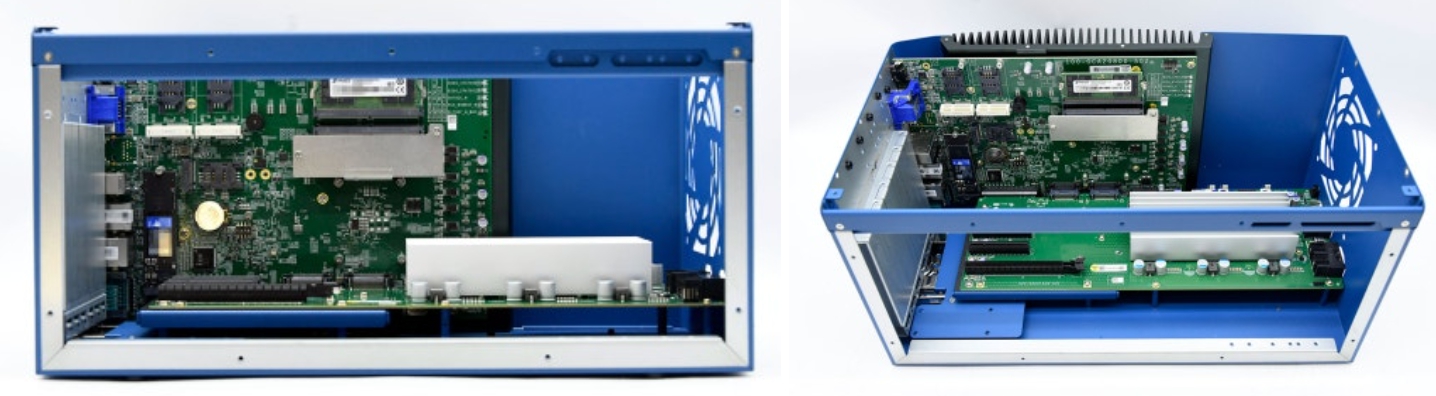

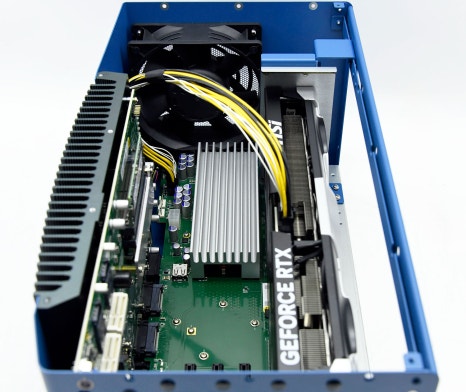

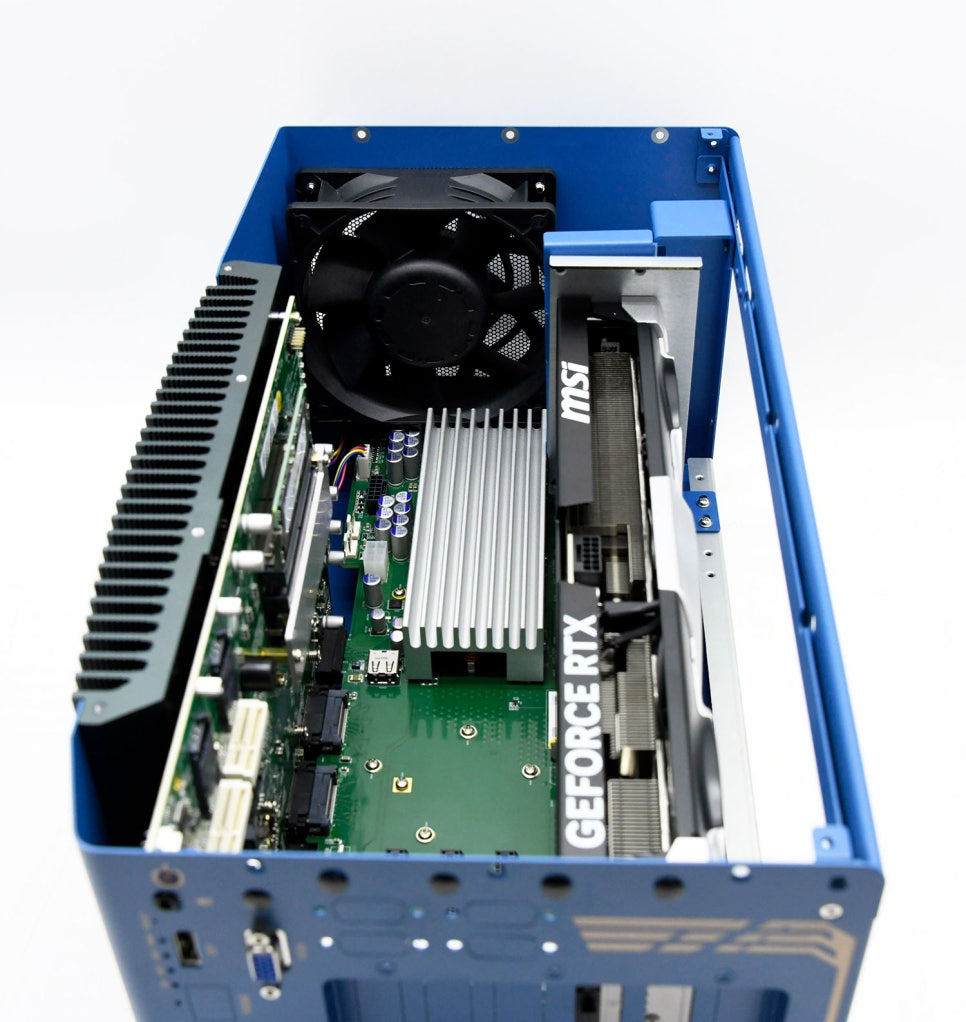

보드에 CPU, 메모리를 장착한 후 케이스에 메인보드와 백플레인을 장착한 모습입니다.

​
