PB-2500J Series 전원 백업 솔루션

산업용 지능형 수퍼커패시터 기반 파워 백업 모듈

PB-2500J Series 전원 백업 솔루션

  • Ultracapacitor-based, -25 to 65°C wide temperature operation
  • 2500 watt-second energy capacity
  • Up to 10 years lifetime and 500,000 charging/ discharging cycles
  • Patented* CAP Sensing technology that Maximizes back-up time in an event of unforeseen power outage Monitors energy consumed and estimates the time required for system shutdown
  • User-configurable operating parameters Auto/ manual shutdown control High/ low voltage protection UltraCAP energy/ lifespan configuration
  • *R.O.C. Patented No. I598820
Overview
Introduction

PB-2500J 시리즈는 까다로운 산업용 애플리케이션을 위한 혁신적인 전원 백업 솔루션입니다.울트라카피터 기술을 활용해 -25~65°C의 작동온도와 극도로 높은 내구성을 자랑합니다. 기존의 배터리 기반 UPS 시스템과 비교했을 때, PB-2500J 시리즈는 극한의 온도 환경에서 탁월한 신뢰성을 유지하고 시간이 지남에 따라 배터리 성능 저하의 단점을 제거합니다.

PB-2500J series 는 정전 동안 컴퓨터를 유지할 수 있도록 2500와트초 저장 에너지를 제공하고 시스템의 전력 소비량에 따라 몇분으로부터 얻을 수 있는 8개의 100F 초음파 측정기로 구성되어 있습니다.특허받은 CAP 센싱 기술로, 전력 소비를 지속적으로 모니터링하고 시스템과 함께 발전하는 온보드 프로세서입니다. 정전 중에는 데이터 손실을 방지하기 위해 시스템 셧다운을 개시할 수 있는 완벽한 시간을 예측하여 시스템 작동 시간을 최대화합니다.

산업용 임베디드 컨트롤러의 경우 정전 시 안정성 및 데이터 손실 방지가 그만큼 중요합니다. PB-2500J 시리즈는 신뢰성을 재정의하고 이를 다른 수준으로 끌어올려 후자를 하는 것을 목표로 하고 있습니다.

PB-2500J 시리즈는 두 가지 폼 팩터로 제공됩니다; PB-2500J-PCIe는 Nuvo-6000(Nuvo-6108GC/IGN 제외)용으로 특별히 설계된 플러그 앤 플레이 PCIe 카드인 반면 PB-2500J-CSM은 Nuvo-5000 및 Nuvo-7000 시리즈용으로 설계되었습니다.

Neousys’ PB-2500J series is an innovative power backup solution for demanding industrial applications. Utilizing ultracapacitor technology, it features -25 to 65°C operating temperature range and extremely high durability. Compared to traditional battery-based UPS systems, PB-2500J series sustains superb reliability in extreme temperature environments and eliminates the drawback of battery performance degradation over time.

PB-2500J series is composed of eight 100F ultracapacitors to provide 2500 watt-second stored energy to sustain your computer during power outage and depending on your system’s power consumption, it could be from seconds to minutes. But what makes PB-2500J novel is its patented CAP Sensing technology, an on-board processor that constantly monitors power consumption and evolves with the system. During a power outage, it maximizes the system operation time by estimating the perfect time to initiate system shutdown to prevent data loss.

When it comes to industrial embedded controllers, stability and data loss prevention during power outages are just as important. Neousys’ PB-2500J series aims to do the latter by redefining reliability and taking it to another level. With PB-2500J series, unexpected power loss and unstable power lines are a thing in the past!

PB-2500J series is available in two form-factors; PB-2500J-PCIe is a plug-and-play PCIe card specifically designed for Neousys Nuvo-6000 (except Nuvo-6108GC/ IGN) while PB-2500J-CSM is designed for Nuvo-5000 and Nuvo-7000 series.

Specifications

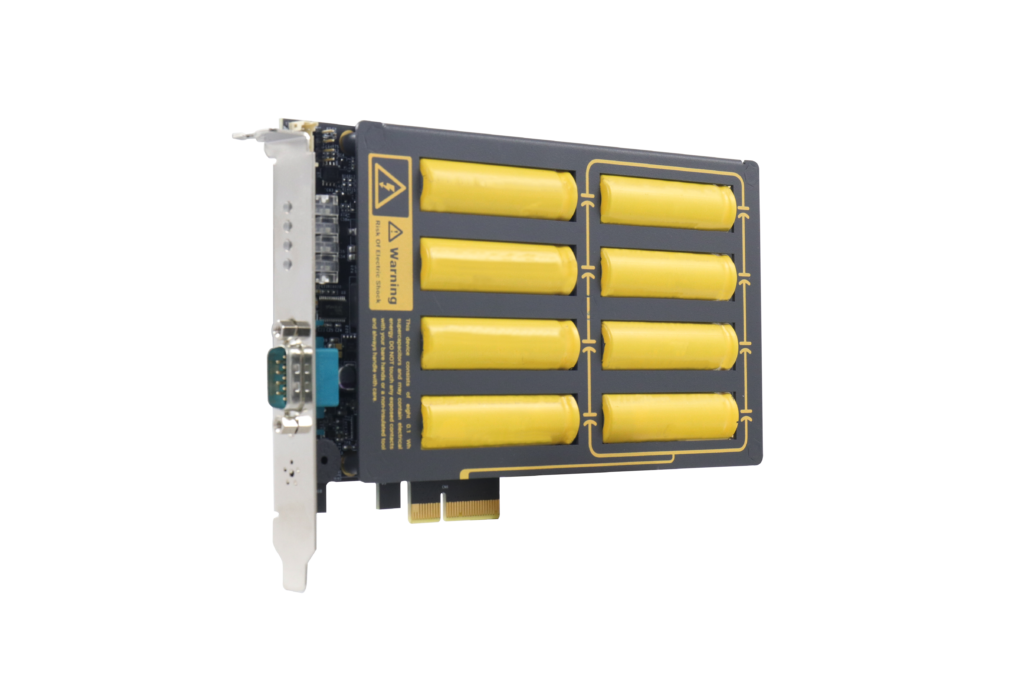

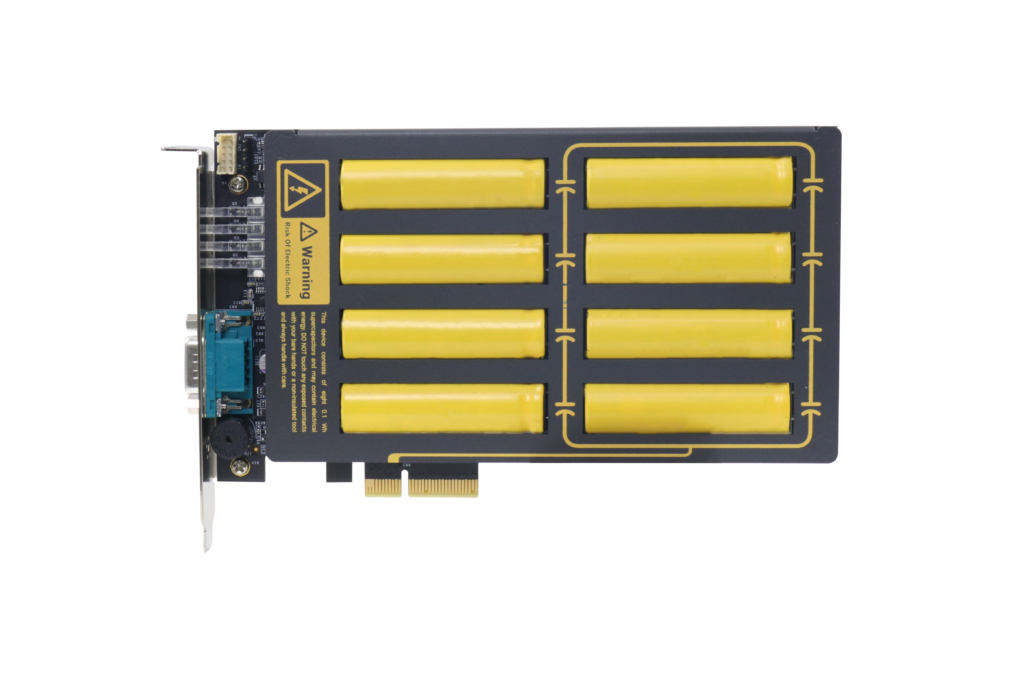

PB-2500J-PCIe
Ultracapacitor configuration 8x 100F, 2.7V ultracapacitors
Capacity 2500 watt-second
Expected lifespan

> 10 years @ 25°C with 2500 w‧s capacity*
76,000 hours @ 35°C with 2500 w‧s capacity*
34,000 hours @ 45°C with 2500 w‧s capacity*
15,000 hours @ 55°C with 2500 w‧s capacity*
7,200 hours @ 65°C with 2500 w‧s

capacity*Expected lifespan is 2.2x when configured as 2100 watt-second energy capacity,
or 4.8x when configured as 1750 watt-second energy capacity
Cycle life 500,000 charging/ discharging cycles*
Communication Interface 3-wire RS-232
Dimension Half-length PCIe card
167 mm (W) x 111 mm (H)
Mounting N/A
Operating Temperature -25 ~ 65°C
Operating Temperature -40 ~ 70°C
EMC CE/FCC Class A, according to EN 55022 & EN 55024
PB-2500J-CSM
Ultracapacitor configuration 8x 100F, 3.0V ultracapacitors
Capacity 2500 watt-second
Expected lifespan > 10 years @ 25°C with 2500 w‧s capacity*
76,000 hours @ 35°C with 2500 w‧s capacity*
34,000 hours @ 45°C with 2500 w‧s capacity*
15,000 hours @ 55°C with 2500 w‧s capacity*
7,200 hours @ 65°C with 2500 w‧s capacity*
Expected lifespan is 2.2x when configured as 2100 watt-second energy capacity,
or 4.8x when configured as 1750 watt-second energy capacity
Cycle life 500,000 charging/ discharging cycles*
Communication Interface 3-wire RS-232
Dimension –
Mounting –
Operating Temperature -25 ~ 65°C
Storage Temperature -40 ~ 70°C
EMC CE/FCC Class A, according to EN 55022 & EN 55024

 *정격 수명 또는 사이클 수명에 도달하면, 수퍼커패시터의 용량이 최대 30%까지 감소하고 ESR(Equivalent Series Resistance)이 초기값 대비 최대 100% 증가할 수 있습니다.

LIST
Ordering Information
PB-2500J-PCIe

Intelligent ultracapacitor-based power backup PCIe card with 2500 w∙s energy capacity

PB-2500J-CSM5

Intelligent ultracapacitor-based power backup Cassette module with 2500 w‧s energy capacity, for Nuvo-5000/ Nuvo-7000/ Nuvo-9000 series

*Note: NOT compatible with Nuvo-6108GC and Nuvo-6108GC-IGN
