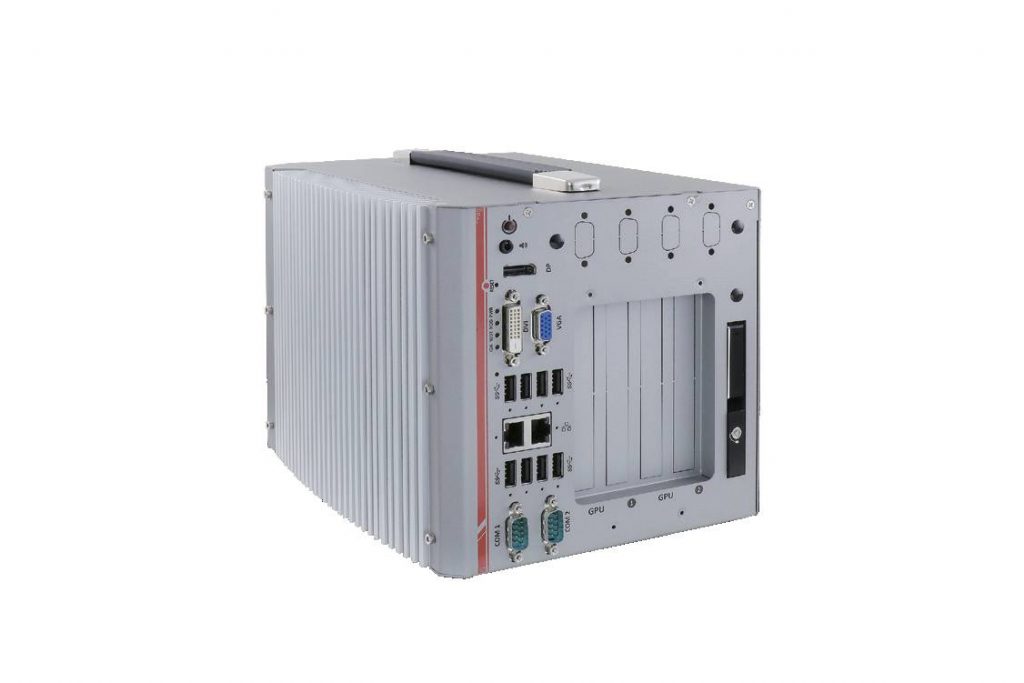

Nuvo-8240GC series 듀얼 Tesla T4 GPU 지원

Dual NVIDIA® L4/ T4/ A2와 Intel® Xeon® E and 9th/8th-Gen Core™ Processor를 지원하는 산업용 컴퓨터, 엣지 AI 플렛폼

Nuvo-8240GC series 듀얼 Tesla T4 GPU 지원

  • Supports dual NVIDIA® Tesla T4 GPU
  • Supports Intel® Xeon® E or 9th/ 8th-Gen Core™ i7/ i5 LGA1151 CPU
  • Up to 128GB ECC/ non-ECC DDR4 2133 (4x SODIMM)
  • Two x8 (4-lanes), Gen3 PCIe slots for add-on cards
  • 1x M.2 M key, 1x M.2 B key and 2x full-size mini-PCIe sockets
  • 8~48V wide-range DC input with built-in ignition power control
  • Proven thermal design for -25°C to 60°C rugged operation*
  • Patented damping brackets* to withstand 3 Grms vibration
Overview
Introduction

산업용 팬리스 컴퓨터 Nuvo-8240GC는 진보된 인퍼런스 가속 애플리케이션을 위해 특별히 Dual NVIDIA® L4/ T4/ A2를 지원하도록 설계된 러기드 엣지 AI 플랫폼입니다. 떠오르는 GPU-가속 엣지 컴퓨팅과 발전하는 AI 인퍼런스를 위해 NVIDIA® Ada Lovelace 코어가 최대 FP16에서 484TFLOPS, INT8에서 970TOPS를 처리하는 엄청난 GPU 파워를 제공합니다.



또한 산업용 팬리스 컴퓨터 Nuvo-8240GC는Intel® Xeon® E 또는 9th/8th-Gen Core™ i CPU의 최대 8코어/16스레드, 그리고 이에 걸맞는 최대128GB ECC/non-ECC DDR4 메모리를 지원하는 워크스테이션급의 Intel® C246 chipset 으로 구동됩니다.



내장 2.5” SATA HDD/SSD 슬롯 1개, 편리한 HDD/SSD 교체를 위한 2.5” Hot-Swap Tray와 최상의 PCIe NVMe SSD를 위한 M.2 2280 Socket도 탑재되어 있습니다. 전면 액세스 가능 GbE 및 USB 3.1 Gen1/Gen2 포트는 견고한 케이블 연결을 위해 스크류-락 메커니즘을 채용했습니다. 그래픽카드 설치를 위한 듀얼 PCIe x16(Gen3, 8-lanes) 슬롯 외에도, 산업용 팬리스 컴퓨터 Nuvo-8240GC는 기능 확장을 위한 확장 카드 PCIe x8(Gen3, 4-lanes) 슬롯 2개를 갖추고 있어 데이터 수집, 분석, 통신 등의 특정 애플리케이션에 훨씬 유연하게 사용할 수 있습니다.



산업용 팬리스 컴퓨터 Nuvo-8240GC는 8~48V의 광범위한 DC 입력을 수용하는 새로운 전원 공급 설계와 빌트-인 차량 점화 전원 컨트롤을 갖추고 있습니다. 기계적 측면에서, 산업용 팬리스 컴퓨터 Nuvo-8240GC는 검증된 냉각 설계 및 3Grms 진동을 견디는 댐핑 브라켓을 적용하여 다양한 조건에서도 안정적이고 견고합니다. 산업용 팬리스 컴퓨터 Nuvo-8240GC는 산업용 엣지 AI 플랫폼의 끝없는 성능 향상 수요에 대한 응답입니다. 2배의 인퍼런스 파워를 갖춘 산업용 팬리스 컴퓨터 Nuvo-8240GC는 한 차원 높은 강력한 성능을 자랑합니다.



Nuvo-8240GC is a rugged edge AI platform designed specifically to support dual NVIDIA® Tesla T4s for advanced inference acceleration applications. It features NVIDIA multi-precision Turing Tensor Cores and new RT Cores while offering tremendous GPU power up to 130 TFLOPS in FP16 and 520 TOPS in INT4 for emerging GPU-accelerated edge computing and advanced AI inference. In addition, Nuvo-8240GC is powered by Intel ® Xeon® E or 9th/ 8th-Gen Core™ CPU up to 8-core/ 16-thread coupled with workstation-grade Intel® C246 chipset to support up to 128 GB ECC or non-ECC DDR4 memory.

The system incorporates one internal2.5” SATA HDD/ SSD slot and one hot-swappable 2.5″ tray for easy HDD/ SSD replacement. There is also an M.2 2280 socket for the ultimate PCIe NVMe SSD. Its front-accessible GbE and USB 3.1 Gen1/ Gen2 ports feature screw-lock mechanisms for secure cable connections. In addition to the dual x16 PCIe slots (8-lanes) for graphics card installation, Nuvo-8240GC has other two x8 PCIe slots (4-lanes) for expansion cards to extend function sets, making it that much more flexible for specific applications such as data collection, analytics and communication.

Nuvo-8240GC has a brand new power delivery design to accept 8~48V wide-range DC input with built-in ignition control. Mechanical wise, Nuvo8240GC incorporates Neousys’ proven heat dissipation design, damping brackets* for withstanding 3 Grms vibration, making it steady and rocksolid in various conditions. The Nuvo-8240GC is Neousys’ response to the never-ending performance demand in industrial edge AI platforms and now with double the inference power, Nuvo-8240GC is ready to take it to the next level.

Specifications
System Core
Processor Supporting Intel® Xeon® E and 9th/ 8th-Gen CPU (LGA1151 socket)
– Xeon E 2176G  / 2288G
– i7-9700E, i7-9700TE, i7-8700, i7-8700T
– i5-9500E, i5-9500TE, i5-8500, i5-8500T
– i3-9100E, i3-9100TE, i3-8100, i3-8100T
Memory Up to 128 GB ECC/ non-ECC DDR4 2133 SDRAM(four SODIMM slots)
Graphics Integrated Intel® UHD Graphics 630
Chipset Intel® C246 Platform Controller Hub
AMT Supports AMT 12.0
TPM Supports TPM 2.0
Graphics
Controller
  • Intel® HD Graphics 505
Graphics Burst Frequency
  • 650MHz
Graphics Memory
  • Intel DMVT5.0
3D/HW Acceleration
  • DX (9.3, 10, 11.3, 12), OpenGL 4.3, OGL ES 3.0, OpenCL 2.0
  • HEVC (H.265) @ L5, H.264 @ 5.2, MVC, MPEG2, VP8, VP9, VC-1, WMV9,JPEG/MJPEG HW Decode,
  • HEVC (H.265) @ L4, H.264 @ 5.2, MVC, VP8, VP9, JPEG/MJPEG HW Encode
I/O Interface
Ethernet 1x Gigabit Ethernet port by Intel® I219-LM
1x Gigabit Ethernet port by Intel® I210-IT
Native Video Port 1x VGA connector, supporting 1920 x 1200 resolution
1x DVI-D connector, supporting 1920 x 1200 resolution
1x DisplayPort connector, supporting 4096 x 2304 resolution
Serial Port 2x software-programmable RS-232/ 422/ 485 ports (COM1/ COM2)
Isolated DIO 4x isolated DI and 4x isolated DO)
USB 4x USB 3.1 Gen2 (10 Gbps) ports
4x USB 3.1 Gen1 (5 Gbps) ports
1x USB 2.0 ports (internal for dongle use)
Audio 1x Speaker-out



Expansion Bus
PCI Express 2x PCIe x16 slot@Gen3, 8-lanes
2x PCIe x8 slots@Gen3, 4-lanes
M.2 1x M.2 2242 B key socket supporting dual SIM mode with selected M.2 LTE module
mini-PCIe 2x full-size mini PCI Express socket



Storage interface
SATA 1x hot-swappable HDD tray for 2.5″ HDD/ SSD installation
1x Internal SATA port for 2.5″ HDD/ SSD installation, supporting RAID 0/ 1
M.2 1x M.2 2280 M key socket (PCIe Gen3 x4) for NVMe SSD or Intel® Optane™ memory installation
mSATA 2x full-size mSATA port (mux with mini-PCIe)



Power Supply
DC Input 1x 4-pin pluggable terminal block for 8~48V DC input with ignition control



Mechanical
Dimension 190 mm (W) x 271 mm (D) x 198.5 mm (H)
Weight 5 Kg
Mounting patented damping brackets (standard)



Environmental
Operating temperature with 35W CPU and one NVIDIA® 250W GPU
-25°C ~ 60°C ***
with >= 65W CPU and one NVIDIA® 250W GPU
-25°C ~ 60°C **/ *** (configured as 35W TDP mode)
-25°C ~ 50°C **/ *** (configured as 65W TDP mode)
Storage Temperature -40°C ~ 85°C
Humidity 10%~90% , non-condensing
Vibration Operating, MIL-STD-810G, Method 514.6, Category 4 & 3Grms
Shock Operating, MIL-STD-810G, Method 516.6, Procedure I, Table 516.6-II
EMC CE/ FCC Class A, according to EN 55024 & EN 55032



* For i7-9700E and i7-8700 running at 65W mode, the highest operating temperature shall be limited to 50°C and thermal throttling may occur when sustained full-loading applied. Users can configure CPU power in BIOS to obtain higher operating temperature.
** For sub-zero operating temperature, a wide temperature HDD or Solid State Disk (SSD) is required.

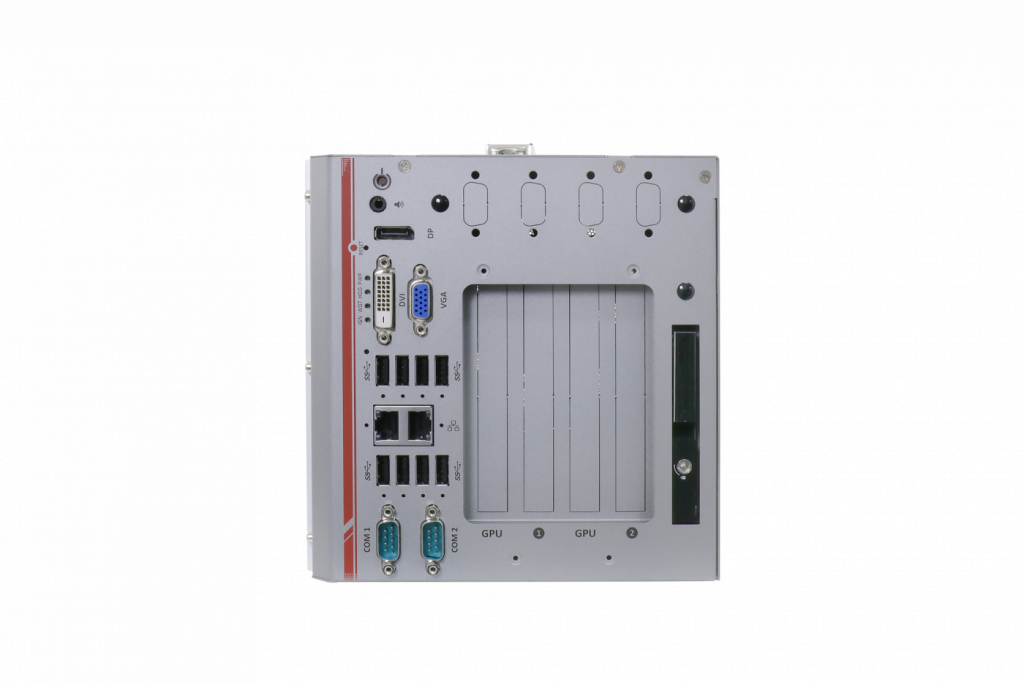

External I/O Panel
No. Item Description
1. Power button 시스템을 켜거나 종료할 수 있습니다.
2. Speaker-out 3.5mm jack 사운드 출력을 위한 스피커 출력 잭입니다.
3. Display Port 디스플레이 해상도를 최대 4096X2304까지 지원가능합니다.
각각의 어댑터/케이블을 통해 HDMI/DVI와 호환이 가능합니다. (해상도는 달라질 수 있습니다.)
4. Reset button 시스템을 수동으로 재설정할 수 있습니다.
5. LED indicator 위에서 아래로 4개의 시스템 LED는 PWR (시스템 전원)입니다.
HDD (하드 디스크 드라이브), WDT (워치 독 타이머) 및 IGN (점화)
제어)이 있습니다.
6. DVI port DVI-D 출력은 최대 1920×1200@60Hz의 해상도를 지원하며 어댑터를 통해 다른 디지털 연결과 호환됩니다.
7. VGA port VGA 출력은 최대 1920×1200@60Hz의 해상도를 지원합니다.
8. USB 3.1
Gen2 port		 USB3.1 Gen 2 포트(SuperSpeed+)를 최대 10Gbps로 제공하며, 기존 SuperSpeed USB3.1 Gen. 1 연결에 대한 대역폭에 두 배입니다.
USB3.0, USB2.0과도 역호환됩니다.
9. GbE port Intel® I219-LM에 의한 1x 기가비트 이더넷 포트.
Intel® I210-IT에 의한 1x 기가비트 이더넷 포트.
10. USB 3.1
Gen1 port		 USB3.1 Gen 1은 최대 5Gbps의 데이터 처리 성능을 제공합니다.
11. COM port 소프트웨어 선택 가능한 RS-232/422/485 포트입니다. COM1과 COM2의 작동모드는 BIOS에서 설정할 수 있습니다.
12. PCIe slots 2개의 PCIe x8 슬롯 @ Gen3, 4-lanes 확장 슬롯입니다.
13. GPU slot PCIe x16 슬롯 @ Gen3, 8-lanes 확장 슬롯입니다.
14. 2.5” HDD/
SSD slot		 핫 스왑 기능을 제공하는 HDD 확장 트레이입니다.

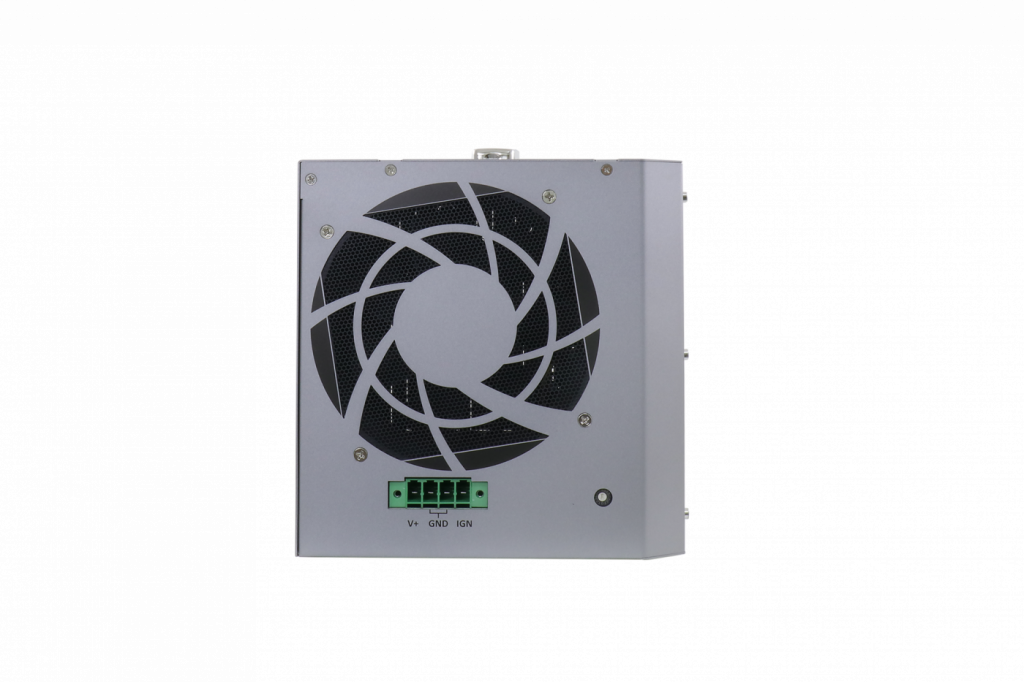

No. Item Description
1. DC power

– 이중 4핀 플러그를 통해 8~ 8V의 광범위한 DC 전원 입력을 수용하며 DC 전원이 제공되는 현장 사용에 적합합니다.

– 터미널 블록의 스크류 클램핑 메커니즘은 DC 전원 배선시 연결 신뢰성을 제공합니다.

– DC 전원 입력 외에도 차내 애플리케이션을 위한 점화 신호 입력 (IGN)을 수용할 수 있습니다.
* 시스템에 연결하기 전에 DC 전원의 전압이 올바른지 확인하십시오.
48V 이상의 전압을 공급하면 시스템이 손상됩니다.
2. Ignition Power Control – 점화 전원 컨트롤 스위치는 점화 전/후 설정을 위한 다중 모드를 특징으로 합니다.



LIST
Ordering Information
Nuvo-8204GC

Industrial-grade edge AI platform supporting dual NVIDIA® Tesla T4 and Intel® Xeon® E and 9th/ 8th-Gen Core™ processor

PA-280W-ET2

280W AC/DC power adapter 24V/11.67A; 16AWG/100cm; cord end terminals for terminal block, operating temperature: -30°C to 60°C
