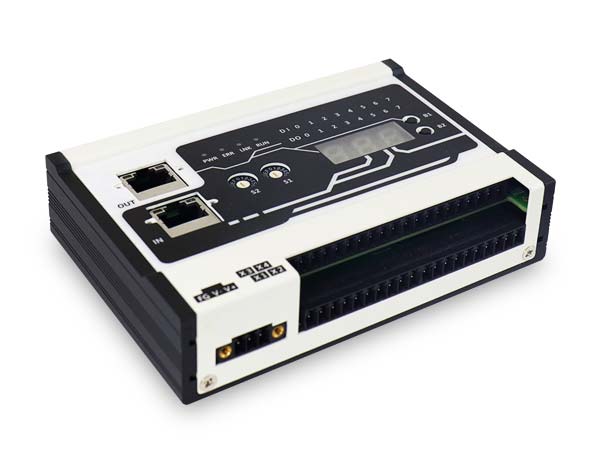

ETHY-100-2008S 이더넷 I/O 확장 모듈

Ethernet I/O 확장 모듈, 8개의 Isolated Digital Input 및 Digital Output

ETHY-100-2008S 이더넷 I/O 확장 모듈

  • Rich I/O combination and decentralization
  • Daisy chain for both data and power
  • Direct wiring and removable terminal block
  • I/O status indicators and user definable button
  • Built-in configurable I/O functions
Overview
Introduction

ETHY-100-2008S는 8개의 입력/출력 및 상태모니터/표시기가 있는 시스템 확장 I/O 모듈입니다. 이 제품은 IEEE 802.at 전원 장치 규격을 준수하며, 표준 전력 소싱 장비에 의해 구동될 수 있습니다. 제품은 어색하거나 원격지에서 입출력장치를 추가/제거할 때 이동식 터미널 블록이 유용하도록 데이터를 전송하고 시스템 확장을 위해 전력을 제공하는 데이지 체인방식으로 연결 될 수 있습니다. 강력한 외부 I/O 모듈 이외에도 ETHY-100-2008S는 또한 사용자가 지연시간이 낮고 성능이 높은 응답 자동화 시스템을 구성할 수 있도록 하는 친화적인 애플리케이션 프로그래밍 인터페이스와 지정된 메너티즘을 제공합니다. ETHY-100-2008S는 최고의 자동화 솔루션입니다.

ETHY-100-2008S is a system expansion I/O module featuring 8 digital input/ output and status monitor/ indicator. It conforms to the IEEE 802.3at Power Device (PD) specifications and can be driven by a standard Power Sourcing Equipment (PSE). It can be daisy-chained to transfer data and provide power to expand your system while the removable terminal blocks are useful when adding/ removing the device into/ out of awkward or remote locations. In addition to being a powerful external I/O module, ETHY-100-2008S also provides a friendly application programming interface(API) and designated mechanisms which allow users to configure a responsive automate system that is low in latency and high in performance. ETHY-100-2008S is the best automation solution.

Specifications
General

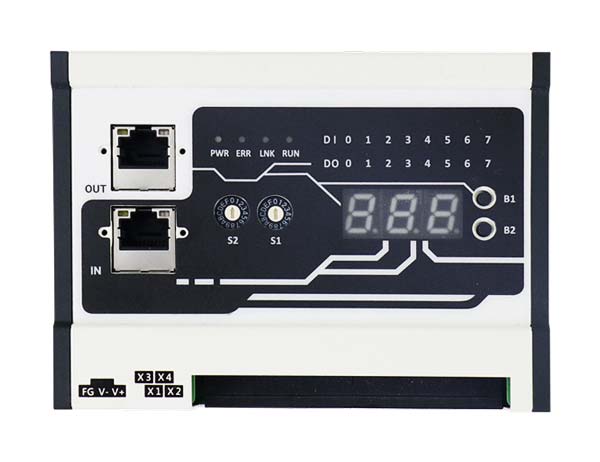

Module Status Indicator 4 LEDs
I/O Status Indicator 1 LED for each channel
I/O Connectors 4 removable 3.81 mm connectors
Communication Interface 2 Ethernet ports



Digital Input
Channels 8 channels
Input Type Sinking/sourcing, channel-to-channel isolated
Input Voltage Logic Level 0: 0 to 5V
Logic Level 1: 11 to 30V
Isolation Voltage 2500 VDC



Digital Output
Channels 8 channels
Output Type Sink
Rated Output Voltage 24VDC
Rated Output Current 100mA per channel
Max. Output Current 500mA
Isolation Voltage 2500 VDC



OS Support
Windows Windows 7 32/64-bit



Power
PoE PD IEEE 802.3at PoE+ PD
DC Input 24VDC ±10%
Power Consumption 3W



Mechanical
Dimension 125.4mm (W) x 101.8mm (H) x 25.9mm (D)
(including connectors)
Weight 450g



Environmental
Operating Temperature -25°C ~ 70 °C
Storage Temperature -40°C ~ 85 °C
Humidity 10~90%, non-condensing
EMC CE/FCC Class A (to be certified)
