IGT-21 Series 차내 통신 위한 산업용 IoT 게이트웨이

ARM 기반 팬리스 인비어클 커뮤니케이션 산업용 IoT 게이트웨이, 빌트-인 CAN Bus

IGT-21 Series 차내 통신 위한 산업용 IoT 게이트웨이

  • Industrial grade ARM-based system with pre-installed Debian
  • Certified to operate on Verizon network
  • Compact size, designed for wireless gateway application
  • CAN bus for in-vehicle communication (IGT-21 only)
  • Wide temperature range operating from -25℃ to 70℃
  • 8 to 25V wide-range DC input
  • Rich Local I/Os, such as USIM Slot, USB, 10/100M LAN, and RS-232/422/485
  • Microsoft Azure Certified for IoT

ARM 기반 BOX PC IGT-21은 차내 통신을 위한 팬리스 산업용 IoT(사물인터넷) 게이트웨이입니다. 베어본 구성 요소로 일반적으로 제공되는 시스템 온 모듈(SoM)과 달리, IGT-21는 텍사스 인스트루먼트의 시타라 AM335X 제품군의 AM3352을 기반으로 하고, 데비안으로 미리 설치된 준비된 시스템으로 출하될 것입니다. IGT-21의 산업의 본질은 CE/FCC, 충격과 진동과 같은 보통의 산업 인증에 부합함을 의미합니다. IGT-21이 SoM에 대해 갖는 또 다른 차이점은 8 ~ 25VDC의 광범위한 전력 입력을 수용한다는 것입니다.(SoM은 보통 5VDC를 수용합니다).

차량 내 통신 산업용 IoT 게이트웨이로서, IGT-21은 다양한 산업용 등급 센서에 적용할 수 있는 I/O를 가지고 있습니다. USB2.0 1개, 10/100M LAN 1개, 구성가능한 COM 포트 2개(RS-232/422/485) 그리고 선택 사항인 CAN 버스 포트를 갖추고 있습니다. 언급된 포트 외에, 다양한 센서나 버튼/스위치로부터 개별 신호들을 받아들이는 4개의 분리된 디지털 입력채널이 장착되어 있습니다. 또한 동력기와 표시기를 제어하기 위한 4개의 독립적인 디지털 출력 채널이 내장되어 있습니다.

통신에 현명한 IGT-21은 3G, 4G 또는 Wifi(미니 PCIe Wifi 모듈)을 통해 수집된 데이터와 시스템의 상태를 받아들일수 있는 소형 PCIe 슬롯과 USIM 홀더를 가지고 있습니다. IGT-21 상단에 무선 모듈의 SMA 컨넥터를 장착할 수 있는 구멍이 있습니다. 저장장치 면에서 IGT-21은 2개의 microSDHC 슬롯(내부에 1개, 외부에 1개)을 가지고 있습니다. 이 설계는 사용자가 시스템/사용자 데이터를 분리할 수 있도록 하며, 대량 생산을 위한 OS 전개에서 더 신속하게 처리할 수 있습니다. 게이트웨이로 사용자들은 기보드와 마우스 사용 없이 IGT-21을 작동하기 위해 6개의 프로그래밍이 가능한 상태 LED 표시기와 2개의 컨트롤 버튼을 사용할 수 있습니다.

Neousys IGT-21 ARM-based Box PC is an Fanless Industrial IoT(Internet of Things) Gateway for In-Vehicle Communication. Unlike System on Module (SoM) that’s commonly provided as a barebone component, IGT-21 is based on AM3352 from Texas Instrument’s Sitara AM335x family and will be shipped as a ready system pre-installed with Debian. The industrial nature of IGT-21 means it is in compliance with common industrial certifications such as CE/FCC, shock and vibration. Another distinction IGT-21 has over SoM is that it accepts a wider range of power inputs ranging from 8 to 25 VDC (SoM usually accepts 5 VDC).

As an In-Vehicle Communication Industrial IoT Gateway, IGT-21 has I/Os that are applicable to a range of industrial grade sensors. It features one USB2.0, one 10/100M LAN, two configurable COM ports (RS-232/422/485) and an optional CAN bus port. In addition to the ports mentioned, there are 4 built-in isolated digital input channels that accept discrete signals from various sensors or buttons/ switches. There are also four built-in isolated digital output channels to control actuators and indicators.

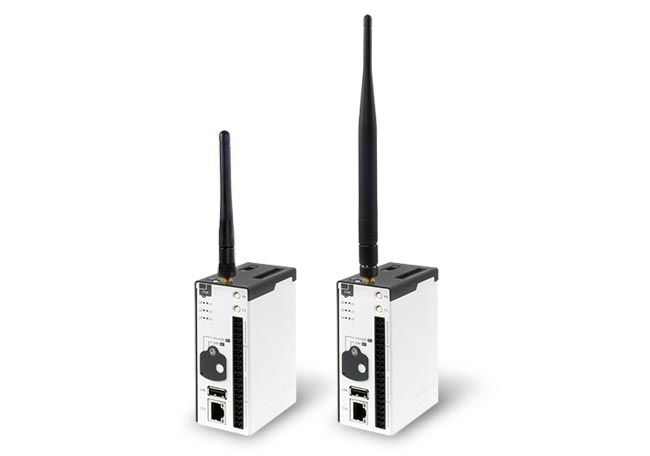

Communication wise, IGT-21 has a mini PCIe slot and a USIM holder allowing it to transmit acquired data and system status in vehicle to vehicle communication (V2V) via 3G, 4G or WiFi (mini PCIe WiFi module). There is an opening on top of IGT-21 for users to mount the SMA connector of the wireless module. In terms of storage, IGT-21 has dual microSDHC slots, one internal and one external. This design allows users to separate system/ user data and can expedite in OS deployment for mass production. As a gateway, users can take advantage of six programmable status LED indicators and two control buttons to operate IGT-21 without using a keyboard/ mouse.

System Core
Processor TI Sitara AM3352 1GHz Processor
DC Input Range 8~25V DC

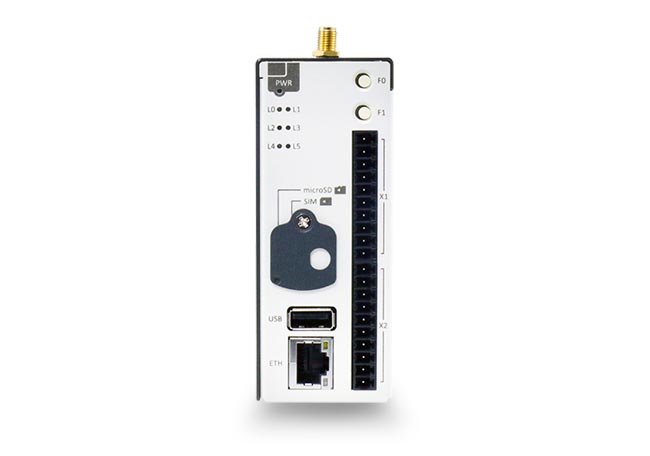

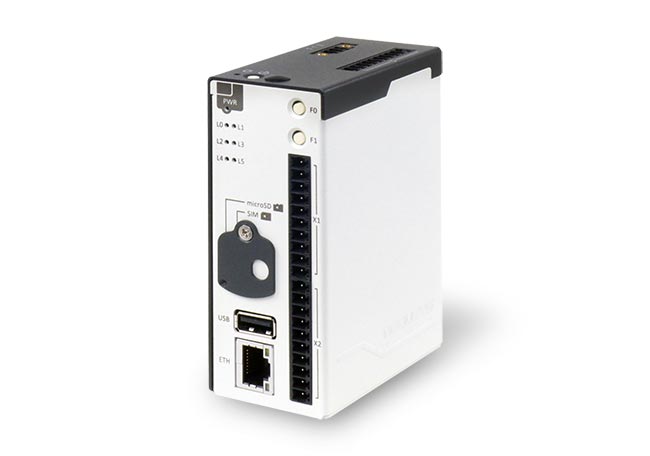

Panel I/O Interface
Ethernet 1x 10/100M
SD Card 1x external T-flash socket support SDHC
SIM Card 1x external SIM socket
USB 1x USB2.0
Isolated DIO 4-CH isolated DI and 4-CH isolated DO
Console 1x 3-wire RS-232
User LEDs 6x user programmable LEDs
User Buttons 2x user programmable buttons
CAN 1x CAN bus 2.0 A/B

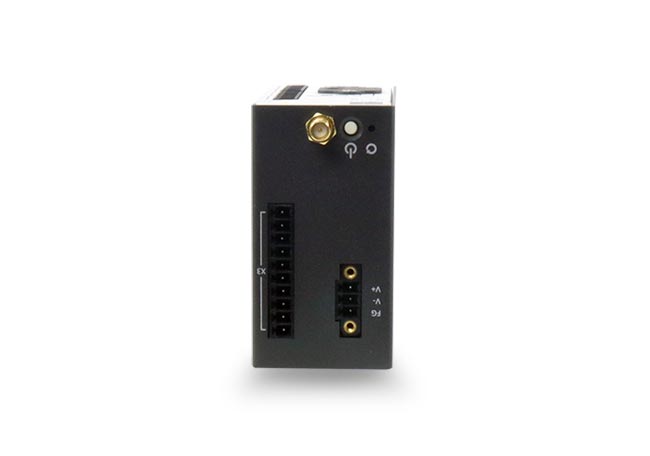

Top I/O Interface
DC-in 1x DC-input connector
Power Button 1x power button
Reset Button 1x reset button
Serial Port 2x software configurable RS-232/422/485
Antenna Hole 1x antenna hole for Wifi and 3G/LTE


Internal I/O Interface
mPCIe 1x full size mPCIe with SIM holder, USB 2.0 only
SD Card 1x internal T-flash socket support SDHC


Operating System Debian 8 pre-installed


Dimension 41mm(W) x 77mm(D) x 104mm(H)
Weight 0.4 Kg
Mounting DIN-Rail mounting


Operating Temperature -25°C ~ 70°C *
Vibration 5Grms
Shock 50Grms
EMC CE/FCC Class A, according to EN 55032


* For sub-zero operating temperature, a wide temperature microSD module is required.


Ordering Information

ARM-based In-Vehicle industrial IoT gateway with CAN bus
