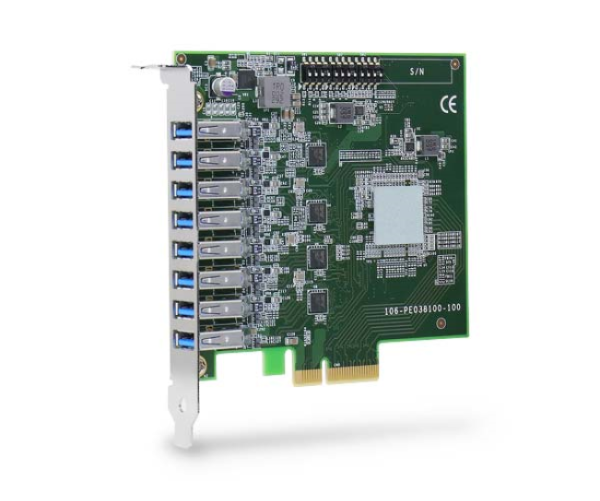

PCIe-USB381F 독립형 USB 3.1 컨트롤러

4x 독립형 USB 컨트롤러가 있는 8포트 USB3.1 Gen1 프레임 그래버 확장 카드

PCIe-USB381F 독립형 USB 3.1 컨트롤러

  • x4 PCI Express® Gen2 interface (2GB/s total bandwidth)
  • 8x USB 3.1 Gen1 ports by 4x Fresco FL1100SX xHCI controllers
  • Onboard 5VDC regulated power supply, no external power needed
  • User-configurable 900mA and 1800mA current limit
  • Software-programmable per-port power on/off control
  • Supports Windows 7/10 operating systems

Neousys PCIe-USB381F는 머신 비전 애플리케이션을 위한 산업용 8포트 USB 3.1 Gen1(이전의 USB 3.0) 프레임 그래버/호스트 어댑터 카드입니다. PCIe-USB381F는 x4 PCI Express Gen2 인터페이스와 4개의 Fresco FL1100SX xHCI 컨트롤러를 갖추고 있어 포트당 최대 400MB/s의 지속 데이터 전송 속도를 제공하거나, 8대의 카메라가 연결되었을 때 총 1600MB/s의 대역폭을 제공할 수 있습니다.


PCIe-USB381F의 8개 USB 포트는 간편하게 케이블을 연결하기 위해 전면 판에 액세스할 수 있습니다. 각 포트는 USB3 카메라에 전원을 공급하기 위해 표준 900mA 조정 5V 출력을 제공하거나 더 높은 전력 소비가 필요한 장치를 위해 온보드 점퍼를 통해 사용자가 구성할 수 있는 1800mA 출력을 제공할 수 있습니다. 또한 오류 복구를 위해 카메라 또는 기타 장치를 재설정하는 소프트웨어 프로그래밍 가능한 포트별 전원 켜기/끄기 제어도 지원합니다.


안정적인 400MB/s의 데이터 처리량은 대부분의 상용 산업용 USB3 카메라의 대역폭 요구 사항을 충족합니다. PCIe-USB381F는 안정적인 5VDC 전원 출력과 포트 별 On/Off 컨트롤을 결합하여 머신 비전, 공장 자동화, 의료 영상촬영과 같은 다양한 비전 관련 애플리케이션에 활용할 수 있습니다.

Neousys PCIe-USB381F is an industrial-grade 8-port USB 3.1 Gen1 (formerly USB 3.0) frame grabber/ host adapter card for machine vision applications. Featuring x4 PCI Express Gen2 interface and four Fresco FL1100SX xHCI controllers, PCIe-USB381F can provide up to 400MB/s sustained data transfer rate per port with four USB3 cameras operating simultaneously, or provide a total bandwidth of 1600MB/s when eight cameras are plugged in.


All eight USB ports of PCIe-USB381F are accessible on the faceplate for easy cabling. Each port can deliver standard 900mA regulated 5V output to power USB3 cameras or user-configurable 1800mA output via onboard jumpers for devices that require higher power consumption. It also supports software-programmable per-port power on/off control to reset cameras or other devices for fault recovery.


The steady 400 MB/s data throughput satisfies the bandwidth requirement of most off-the-shelf industrial USB3 cameras. Pairing reliable 5 VDC power output and per-port on/off control, PCIe-USB381F can benefit a variety of vision-related applications such as machine vision, factory automation and medical imaging.

USB Ports 8x USB 3.1 Gen1 ports, compatible with USB 2.0/ 1.1/ 1.0
USB Connectors 8x panel-accessible Type-A USB3 connectors
Bus Interface 4-lanes, Gen2 PCI Express interface, compliant with PCI Express Base Specification Revision 2.0
USB3 Host Controller 4x Fresco FL1100SX host controllers, compliant with Intel® xHCI Specification Revision 1.0
Per-Port Current Limit User-configurable 900mA/ 1800mA per-port current limit
Power Requirement Maximal 2.0 A@ 3.3V from PCI Express bus
Maximal 5.5 A@12V from PCI Express bus for all connected USB devices
Operating Temperature 0 ~ 60°C with ambient airflow
Dimension 117.7 mm (W) x 111.2 mm (H)


Power Requirement Maximal 11.5W for 2x 10 GbE operation
Maximal 51W for powering PoE+ devices
EMC CE Class A, according to EN 55022/55024
FCC Class A, according to FCC Part 15, Subpart B
EMS IEC 61000-4-x Class/ Level 3
IEC 61000-4-x Class/ Level 3 0°C ~ 60°C with air flow
Dimension 167.7 mm (W) x 111.2 mm (H)


Ordering Information

8-Port USB 3.1 Gen1 host adapter card with 4x independent USB3 controllers
