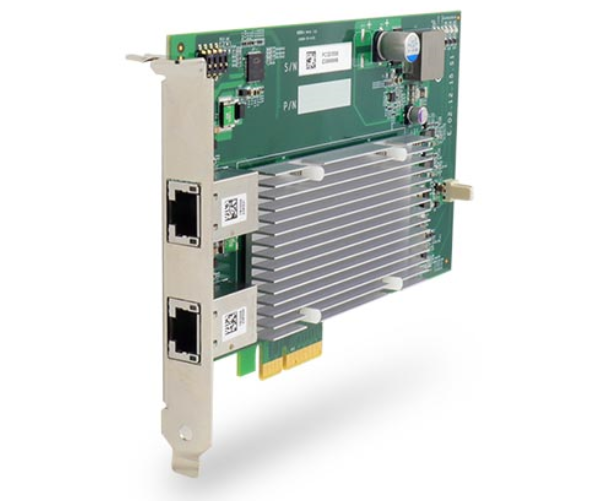

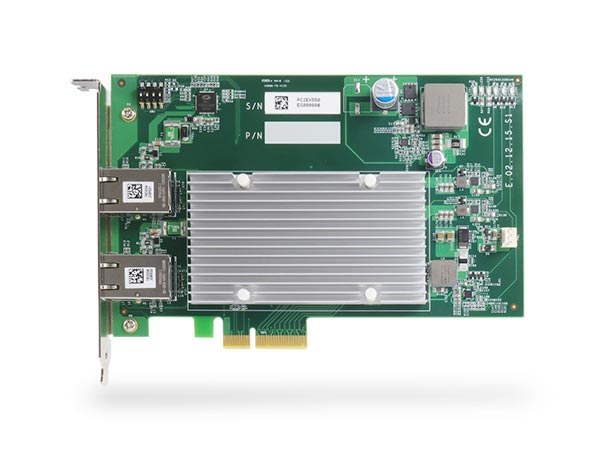

PCIe-PoE550X IEEE 802.3at PoE+ 머신 비전 프레임 그래버 카드

IEEE 802.3at PoE+ 머신 비젼 프레임 카드가 장착된 2포트 10GbE 네트워크 아답터

PCIe-PoE550X IEEE 802.3at PoE+ 머신 비전 프레임 그래버 카드

  • Two 10 GbE ports; Intel® X550-AT2 10 GigE controller
  • Gen3 PCI Express x4 interface
  • Supports 10GbE with CAT-6/ 6a cable (Max. 100 meters)
  • Supports 10GbE 802.3at PoE+ with CAT 6a cable
  • Compliant with IEEE 802.3at to deliver 25.5W each port
  • Supports 15.5 KB jumbo frame, NIC teaming and IEEE 1588
  • Per-port PoE+ power on/off control via API PDF download
Overview
Introduction

IEEE 802.3at PoE+ 기능이 통합된 세계 최초의 10Gbit 이더넷 NIC를 선보이며 Intel의 X550-AT2 실리콘을 특징으로 하는 PCIe-PoE550X는 10Gb 애플리케이션 성장을 위한 비용 효율적인 10GBASE-T 솔루션을 제공합니다.

PCIe-PoE550X는 PoE+(Power over Ethernet) 기능을 통합한 10GbE NIC를 특징으로 합니다. Neousys의 입증된 802.3at PoE+ 기술과 정교한 전력 설계를 특징으로 하여 10G PHY와 최대 대역폭에서 최적의 신호 무결성을 보장합니다. 10GbE와 PoE의 결합은 단일 이더넷 케이블을 통한 고성능 WiFi 접속 지점과 고속/고화질 산업 카메라와 같은 새로운 어플리케이션의 문을 열 것입니다..

10GBASE-T는 트위스트 페어 구리 케이블과 RJ-45 커넥터를 활용하여 10G 네트워크의 구축 비용을 대폭 절감합니다. PCIe-PoE550X는 CAT 6a 케이블로 최대 100m 또는 CAT 6 케이블로 55m의 거리에 걸쳐 10Gbit/s 연결을 제공합니다. 또한 다가오는 NBASE-T 표준과 기존 1000BASE-T GbE 네트워크와의 역호환성을 지원하므로 현재 네트워크 인프라에 쉽게 구현할 수 있습니다.

Introducing the world’s first 10Gbit Ethernet NIC incorporating IEEE 802.3at PoE+ capability, featuring Intel’s X550-AT2 silicon, Neousys Technology’s PCIe-PoE550X offers cost-effective 10GBASE-T solution for growing 10GbE applications.

PCIe-PoE550X features 10GbE NIC incorporating Power over Ethernet (PoE+) capability. It features Neousys’ proven 802.3at PoE+ technology and refined power design to ensure optimal signal integrity over 10G PHY and maximal bandwidth. The combination of 10GbE and PoE opens the door to new applications such as high-performance WiFi access points and high-speed/ high-definition industrial cameras over single Ethernet cable.

10GBASE-T leverages twisted-pair copper cable and RJ-45 connector that dramatically reduces the deployment cost of 10G network. PCIe-PoE550X provides 10Gbit/s connections over a distance of up to 100 meters with CAT 6a cable or 55 meters with CAT 6 cable. It also supports upcoming NBASE-T standard as well as backward compatibility with existing 1000BASE-T GbE network so you can easily implement it into your current network infrastructure.

Specifications
Bus Interface Gen3 PCI Express x4
# of 10 GbE Port 2x 10 GbE ports by Intel® X550-AT2 controller,
supporting 15.5 KB jumbo frame, teaming and IEEE 1588
Network Protocol Support IEEE 802.3 Ethernet interface for 10GBASE-T (IEEE 802.3an), NBASE-T (IEEE 802.3bz) and 1000BASE-T (IEEE 802.3ab)
15.5KB jumbo frame, NIC teaming (load balancing and failover) IEEE 1588
PoE Capability Compliant with IEEE 802.3at-2009 (PoE+), each port delivers up to 25.5 W of power
Cable Requirement For 10GBASE-T: CAT 6a (100 meters) or CAT 6 (55 meters)
For 5Gbps NBASE-T: CAT 6 (100 meters)
For 2.5Gbps NBASE-T: CAT 5e (100 meters)



Power Requirement Maximal 11.5W for 2x 10 GbE operation
Maximal 51W for powering PoE+ devices
EMC CE Class A, according to EN 55022/55024
FCC Class A, according to FCC Part 15, Subpart B
EMS IEC 61000-4-x Class/ Level 3
IEC 61000-4-x Class/ Level 3 0°C ~ 60°C with air flow
Dimension 167.7 mm (W) x 111.2 mm (H)
