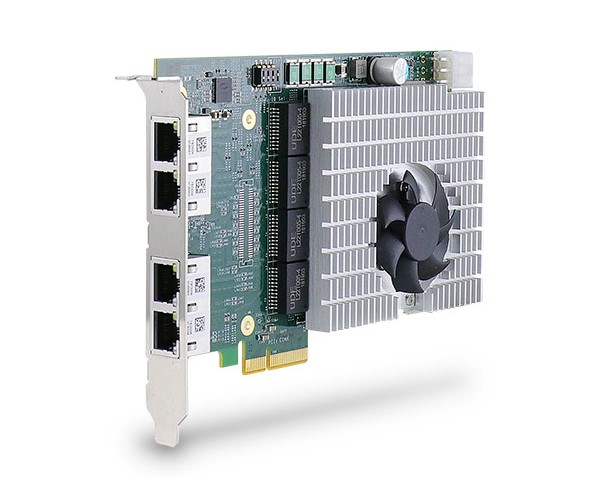

PCIe-PoE454 Series PoE+ 프레임 그래버 카드

4포트 5GBASE-T 이더넷 802.3at PoE+ 프레임 그래버 카드

PCIe-PoE454 Series PoE+ 프레임 그래버 카드

  • 4x IEEE 802.3bz 5GBASE-T Ethernet ports by four Marvel AQC111C
    controllers
  • Compliant with IEEE 802.3at to deliver up to 25.5 W for each port
  • Supports 5G/ 2.5G/ 1G/ 100M link speed
  • x4, Gen3 PCI Express interface offering 4GB/s total bandwidth
  • Per-port PoE+ power on/ off control
  • Compatible with COTS NBASE-T industrial cameras
Overview
Introduction

PCIe-PoE454at는 고급 머신 비전 애플리케이션을 위한 802.3at PoE+ 기능을 갖춘 산업용 4포트 5GBASE-T 프레임 그래버 카드입니다. Marvel AQC111C 5GBASE-T 이더넷 컨트롤러를 활용하여 각 포트에 전용 5Gb/s 이더넷 대역폭을 제공합니다. 또한 2.5G, 1G, 100M 링크 속도와 역호환되어 레거시 이더넷 장치를 지원하고 경제적인 Cat 5e 이더넷 케이블을 사용하여 대역폭 저하 없이 최대 100미터까지 데이터를 전송할 수 있습니다.

5GBASE-T 또는 NBASE-T는 특히 머신 비전 시장을 위한 새로운 기술입니다. 5GBASE-T 이더넷 인터페이스가 장착된 카메라는 기가비트 이더넷에 비해 최대 5배의 이더넷 대역폭을 지원하므로 더 높은 해상도와 프레임 속도를 지원합니다. PCIe-PoE454at는 표준 절반 크기 PCIe 카드 폼 팩터에서 4개의 5GbE 포트를 제공하기 위해 높은 포트 밀도를 제공합니다. 또한 IEEE 802.3at PoE+ PSE 기능이 제공되므로 단일 이더넷 케이블을 사용하여 NBASE-T 카메라에 간단히 전원을 공급할 수 있습니다.

PCIe-PoE454at는 고해상도 5GBASE-T 카메라가 여러 대 필요한 머신 비전 시스템에 이상적인 프레임 그래버로, 높은 포트 밀도, 24/7 신뢰성 있는 작동 및 프레임 손실 없이 뛰어난 처리 성능을 제공합니다.

PCIe-PoE454at is an industrial-grade 4-port 5GBASE-T frame grabber card with 802.3at PoE+ capability for advanced machine vision applications. It leverages Marvel AQC111C 5GBASE-T Ethernet controller to offer dedicated 5 Gb/s Ethernet bandwidth for each port. Furthermore, it is backward compatible with 2.5G, 1G, 100M link speeds to support legacy Ethernet devices and can transmit data utilizing economical Cat 5e Ethernet cables up to 100 meters without bandwidth degradation.

5GBASE-T, or NBASE-T, is an emerging technology, especially for the machine vision market. Cameras with a 5GBASE-T Ethernet interface have up to 5 times the Ethernet bandwidth compared to Gigabit Ethernet, thus supporting higher resolution and frame rate. PCIe-PoE454at provides high port density to provide four 5GbE ports in a standard half-size PCIe card form factor. In addition, it comes with IEEE 802.3at PoE+ PSE function so you can simply power the NBASE-T camera using a single Ethernet cable.

For machine vision systems requiring multiple high-resolution 5GBASE-T cameras, PCIe-PoE454at is the ideal frame grabber that provides high port density, 24/7 reliable operation, and excellent throughput performance without frame loss.

Specifications
PCIe-PoE454at
Bus Interface 4-lanes, Gen3 PCI Express interface, compliant with PCI Express Base Specification Revision 3.0
# of 5G Port 4x 5GBASE-T Ethernet ports by four Marvel AQC111C 5G controllers, supporting 5G, 2.5G, 1G, 100M link speed
PoE Capability In compliance with IEEE 802.3at-2009 (PoE+), each port delivers up to 25.5 W of power
Ethernet Connector 4x RJ-45 connectors
Cable Requirement CAT-5e or CAT-6 cable, 100 meters maximum
Power Requirement Maximum 5.5 A@12V (66W) from PCIe gold finger connector
Maximum 8.5 A@12V (102W) with onboard 6-pin PCIe power connector connected
EMC CE Class A, according to EN 55032/55035
FCC Class A, according to FCC Part 15, Subpart B
Operating Temperature 0°C ~ 55°C with airflow
Dimension 167.7 mm (W) x 111.2 mm (H)



Ordering Information
PCIe-PoE454at

4-port 5GBASE-T Ethernet 802.3at PoE+ Machine Vision Frame Grabber Card

PCIe-N452

2-port 5GBASE-T Ethernet Machine Vision Frame Grabber card
