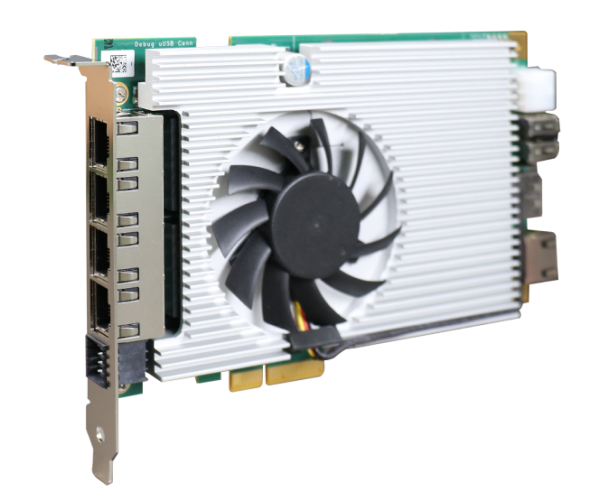

PCIe-NX154PoE PoE+100 TOPS 프레임 그래버 카드

PCIe-NX154PoE IVA 또는 AI 검사를 위한 4x PoE+ 포트가 있는 100 TOPS 지능형 프레임 그래버 카드
  • Powered by NVIDIA® Jetson Orin™ NX bundled with JetPack 5.1
  • Single-slot half-length PCIe card form factor
  • 4x PoE+ 2.5 GbE ports with a 50W total power budget
  • 100 TOPS AI inference performance capable of up to four
    simultaneous streams of 4K@30FPS video decoding
  • 1x isolated RS-485 and 1x RS-232
  • x1 Gen2 PCI Express interface offering 2.5Gb/s
  • -25°C to 60°C operating temperature with airflow (No throttling at 60°C with Orin NX 20W TDP mode)
  • Compatible with Windows and Linux host computers
Overview
Introduction

PCIe-NX154PoE는 최신 비전 검사, 지능형 비디오 분석 및 감시/보안 애플리케이션을 위한 100 TOPS AI 추론 성능을 지원하는 지능형 4포트 2.5GbE PoE+ 프레임 그래버 카드입니다. NVIDIA의 Jetson Orin NX 시스템 온 모듈로 구동되는 PCIe-NX154PoE는 1024 CUDA 코어, 32 Tensor 코어 및 2 NVDLA® 엔진을 통해 100 INT8 TOPS AI 성능을 제공합니다. 또한 산업용 GigE 카메라 또는 IP 카메라를 연결하고 전원을 공급하기 위한 총 50W의 PoE 전력 버젯을 갖춘 4개의 2.5GbE PoE+ 포트를 갖추고 있습니다.

표준 단일 슬롯 절반 길이 PCIe 카드 폼 팩터를 사용하고 호스트 통신에 2.5GbE를 활용하는 PCIe-NX154PoE는 Gen2 x1 신호에서 작동하면서 단일 PCIe x4 슬롯에 설치할 수 있습니다. 이를 통해 19″ 랙 마운트 IPC 또는 상용 기성 박스 PC와 같은 기존 컴퓨터 시스템에 쉽게 통합할 수 있습니다. 비전 컴퓨터 시스템에 설치하면 PCIe-NX154PoE는 필요한 카메라 연결을 제공하며 또한 이미지 캡처, 비디오 스트리밍, 사전 처리 및 추론이 모두 PCIe-NX154PoE에서 계산되므로 호스트 CPU/GPU에서 딥 러닝 이미지 처리를 오프로드합니다.

-25°C ~ 60°C의 넓은 온도 작동 기능과 Windows 및 Linux 운영 체제와의 호환성 덕분에 PCIe-NX154PoE는 객체 감지, 분류, 추적, 안면 인식 등 차세대 컴퓨터 비전 애플리케이션을 위한 지능을 갖춘 혁신적인 프레임 그래버 카드입니다.

PCIe-NX154PoE is an intelligent 4-port 2.5GbE PoE+ frame grabber card fueling 100 TOPS AI inference performance for modern vision inspection, intelligent video analytics and surveillance/ security applications. Powered by NVIDIA’s Jetson Orin NX system-on-module, PCIe-NX154PoE delivers 100 INT8 TOPS AI performance via its 1024 CUDA cores, 32 Tensor cores and 2 NVDLA® engines. It also features four 2.5GbE PoE+ ports with a 50W total PoE power budget to connect and power industrial GigE cameras or IP cameras.

With a standard single-slot half-length PCIe card form factor and utilizing 2.5GbE for host communication, PCIe-NX154PoE can be installed into a single PCIe x4 slot while operate on Gen2 x1 signals. This makes it an easy integration into any existing computer system, such as a 19″ rack-mount IPC or commercial off-the-shelf box PC. When installed into a vision computer system, PCIe-NX154PoE provides necessary camera connectivity, and it also offloads the deep-learning image processing from host CPU/GPU since image capture, video streaming, pre-processing, and inference are all computed on PCIe-NX154PoE.

Wide temperature -25°C to 60°C operation capability, and compatibility with Windows and Linux operating systems make PCIe-NX154PoE the perfect upgrade for legacy machine vision systems to leverage deep learning-based image processing such as object detection, classification, tracking, facial recognition, etc. It’s a revolutionary frame grabber card with intelligence for next-generation computer vision applications.

Specifications
System Core
Processor NVIDIA Supporting NVIDIA® Jetson Orin™ NX system-on-module (SOM), comprising NVIDIA® Ampere GPU and ARM Cortex CPU
Memory 8GB/ 16GB LPDDR5 @ 3200 MHz on SOM



Storage Interface
M.2 NVMe 1x M.2 2242 M key socket (PCIe Gen4 x2) for NVMe SSD



Deployment I/O Interface
Bus Interface x1, Gen2 PCI Express
PoE 4x IEEE 802.3at PoE+. Max 25.5W per port. Total 50W power budget for 4 ports
Ethernet 4x 2.5GBASE-T Ethernet ports[1]
Serial Port 1x RS-232 port and 1x isolated RS-485 port



Deployment I/O Interface
Ethernet port 1x Gigabit Ethernet
USB 2x USB 2.0 ports

1x micro USB (OTG)
Video Port 1x DisplayPort, supporting 3840×2160 at 60Hz
DC Input 12V DC power input (for standalone development, or when total power consumption is more than 66W)



Mechanical
Dimension 167.7 mm (W) x 111 mm (H)
Weight 0.4 kg



Environmental
Operating Temperature -25°C to 60°C with airflow (20W TDP mode) *
Storage Temperature -40°C to 85°C
Humidity 10%~90% , non-condensing
EMC CE/FCC Class A, according to EN 55032 & EN 55035

 [1] Due to I225-IT specification limitation, for systems running 2.5G Ethernet link speeds, please limit the operating temperature to 60°C.

[2] For sub-zero and over 60°C operating temperature, a wide temperature NVMe is required.

Ordering Information
PCIe-NX154-JON8

Intelligent Frame Grabber with 4x PoE+ GbE ports by Jetson Orin NX (8GB) and 128GB NVMe with pre-installed system image

PCIe-NX154-JON16

Intelligent Frame Grabber with 4x PoE+ GbE ports by Jetson Orin NX (16GB) and 128GB NVMe with pre-installed system image

Accessories
PA-60W-OW

60W AC/ DC power adapter 12V/ 5A; cord end terminals for terminal block, operating temperature: -30 to 60°C
