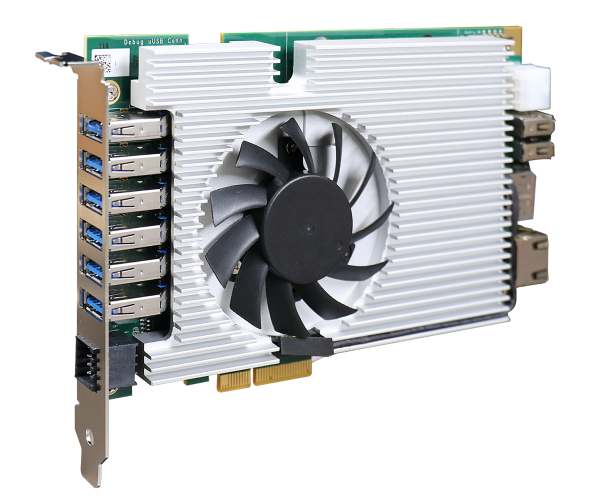

PCIe-NX156U3 USB 100 TOPS 프레임 그래버 카드

100 TOPS Intelligent Frame Grabber Card with 6x USB 3.2 ports for AI Inspection

PCIe-NX156U3 USB 100 TOPS 프레임 그래버 카드

  • Powered by NVIDIA® Jetson Orin™ NX bundled with JetPack 5.1
  • Single-slot width, standard PCIe half-length card form factor
  • 6x USB 3.2 ports, each port with user-configurable 900mA and 1500mA current limit
  • 100 TOPS AI inference performance
  • Software-programmable per-port power on/off control
  • 1x isolated RS-485 and 1x RS-232
  • x1 Gen2 PCI Express interface offering 2.5Gb/s total bandwidth
  • -25°C to 60°C operating temperature with airflow (No throttling at 60°C with Orin NX 20W TDP mode)
  • Compatible with Windows and Linux host computers

PCIe-NX156U3은 최신 비전 검사를 위한 AI 기능을 지원하도록 설계된 NVIDIA의 Jetson Orin NX로 구동되는 지능형 6포트 USB 3.2 프레임 그래버 카드입니다. 1024개의 CUDA 코어, 32개의 Tensor 코어 및 2개의 NVDLA 엔진을 통해 100개의 INT8 TOPS AI 성능을 제공합니다. 또한 2개의 USB 3.2 Gen2 포트와 4개의 USB 3.2 Gen1 포트가 있습니다. 각 포트는 10Gbps(Gen2) 또는 5Gbps(Gen1) 데이터 대역폭과 USB 카메라 연결을 위한 최대 1500mA 전류를 제공합니다.

PCIe-NX156U3은 AI 추론을 가능하게 하고 기존 19″ 랙 마운트 또는 상업용 기성 박스 AOI 시스템에 대한 USB 카메라 연결성을 높이는 것을 목표로 합니다. 표준 단일 슬롯 절반 길이 PCIe 카드 폼 팩터를 사용하는 PCIe-NX156U3는 PCIe x4 슬롯 Gen2 x1 신호를 통해 호스트와 통신합니다. AI 기능은 호스트 컴퓨터에서 딥 러닝 비전 컴퓨팅을 오프로드하고 이미지 캡처, 사전 처리 및 추론과 같은 작업은 모두 PCIe-NX156U3에서 수행하며 최소한의 호스트 컴퓨터 리소스를 사용합니다. .

PCIe-NX156U3는 -25°C ~ 60°C의 넓은 온도에서 작동할 수 있고 Windows 및 Linux OS와 호환성을 통해 기존 머신 비전 시스템에서 패키지 검사, 물체 분류, 표면 결함 감지와 같은 딥 러닝 기반 이미지 처리를 활용하기 위한 레거시 머신 비전 시스템의 완벽한 업그레이드입니다. 차세대 검사 애플리케이션을 위한 혁신적인 AI 지원 프레임 그래버 카드입니다

PCIe-NX156U3 is an intelligent 6-port USB 3.2 frame grabber card powered by NVIDIA’s Jetson Orin NX designed to enable AI capabilities for modern vision inspections. It delivers 100 INT8 TOPS AI performance via its 1024 CUDA cores, 32 Tensor cores, and 2 NVDLA engines. It also features two USB 3.2 Gen2 ports and four USB 3.2 Gen1 ports; each port provides 10 Gbps (Gen2) or 5 Gbps (Gen1) data bandwidth, and up to 1500mA current for USB camera connectivity.

PCIe-NX156U3 aims to enable AI inference and increase USB camera connectivity for existing 19″ rack-mount or commercial off-the-shelf box AOI systems. With a standard single-slot half-length PCIe card form factor, PCIe-NX156U3 communicates with the host via the PCIe x4 slot Gen2 x1 signal. Its AI capabilities offloads deep-learning vision computing from the host computer, actions such as image capture, pre-processing, and inference are all performed by PCIe-NX156U3 while utilizing minimum host computer resources.

Capable of wide temperature -25°C to 60°C operation and Windows and Linux OS compatibility make PCIe-NX156U3 the perfect upgrade for legacy machine vision systems to leverage deep learning-based image processing such as package inspection, object sorting, surface defect detection, assembly verification, and robotic guidance, etc. It is a revolutionary AI-enabling frame grabber card for next-generation inspection applications

System Core
Processor NVIDIA Supporting NVIDIA® Jetson Orin™ NX system-on-module (SOM), comprising NVIDIA® Ampere GPU and ARM Cortex CPU
Memory 8GB/ 16GB LPDDR5 @ 3200 MHz on SOM


Storage Interface
M.2 NVMe 1x M.2 2242 M key socket (PCIe Gen4 x2) for NVMe SSD


Deployment I/O Interface
Bus Interface x1, Gen2 PCI Express
USB 2x USB 3.2 Gen2 (10 Gbps) ports
4x USB 3.2 Gen1 (5 Gbps) ports
Serial Port 1x RS-232 port and 1x isolated RS-485 port


Deployment I/O Interface
Ethernet port 1x Gigabit Ethernet
USB 2x USB 2.0 ports
1x micro USB (OTG)
Video Port 1x DisplayPort, supporting 3840×2160 at 60Hz
DC Input 12V DC power input (for standalone development, or when total power consumption is more than 66W)


Dimension 167.7 mm (W) x 111 mm (H)
Weight 0.4 kg
Operating Temperature -25°C to 60°C with airflow (20W TDP mode) *
Storage Temperature -40°C ~85°C
Humidity 10%~90% , non-condensing
EMC CE/FCC Class A, according to EN 55032 & EN 55035

* For sub-zero and over 60°C operating temperature, a wide temperature NVMe is required.


Ordering Information

Intelligent Frame Grabber with 6x USB 3.2 ports by Jetson Orin NX (8GB) and 128GB NVMe with pre-installed system image


Intelligent Frame Grabber with 6x USB 3.2 ports by Jetson Orin NX (16GB) and 128GB NVMe with pre-installed system image


60W AC/ DC power adapter 12V/ 5A; cord end terminals for terminal block, operating temperature: -30 to 60°C
