건설기계 제조에 비맥스테크놀로지에서 취급중인 Nuvo-7104VTC가 사용되었습니다!

Nuvo-7104VTC 제작 후기 많은 관심 부탁드립니다!

​

Nuvo-7104VTC 제작 과정

Nuvo-7104VTC는 차량 애플리케이션 전용 세트 및 손쉬운 커넥티비티를 탑재한 최신 러기드 인비어클 컨트롤러로서 폭넓은 주변 디바이스 및 연결을 지원하기 위한 유연성을 제공합니다. 4개 또는 8개의 802.3at PoE+ 포트는 M12(x-coded) 커넥터로 IP 카메라와 같은 디바이스에 25W 전원을 공급하고 Giga Ethernet, USB 3.1 Gen1, USB 3.1 Gen2과 같은 I/O는 스크류-락 메커니즘 커넥터를 사용하여 충격/진동의 거친 환경에서도 견고한 연결을 보장합니다.

​

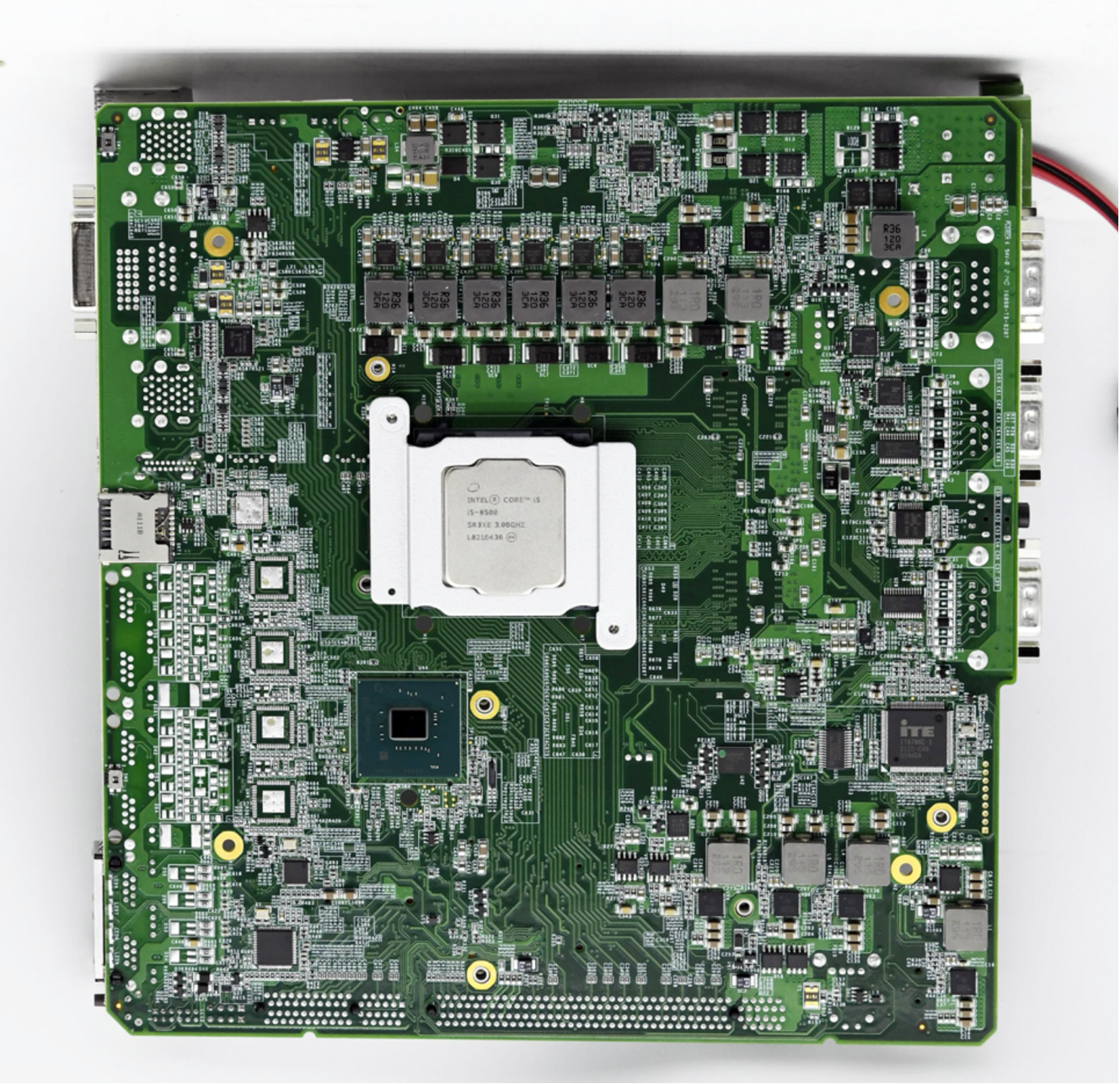

Nuvo-7104VTC는 Intel 8/9세대 CPU를 지원하는 제품으로 이번에 고객사의 요청으로 Intel의 8세대 CPU i5-8500 를 장착 하였습니다.

​

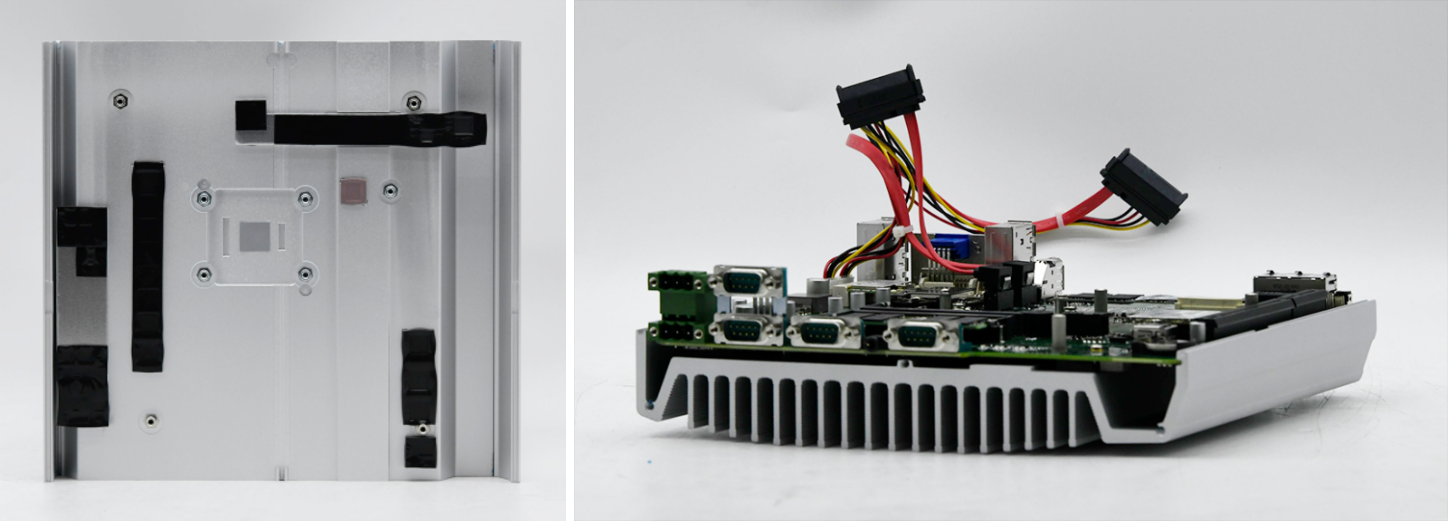

Nuvo-7104VTC는 팬리스 타입으로 히트싱크가 장착되며, CPU와 보드에 열전도 방지를 위해 서멀 패드 (방열 패드)가 부착되어 있습니다. 비맥스테크놀로지​에서 취급하고 있는 팬리스PC의 특징으로 열이 발생하는 구성 요소 (CPU, PCH, GbE, Power Choke 등)를 히트싱크에 직접 닿을 수 있게하여 열 방출이 훨씬 효과적입니다.

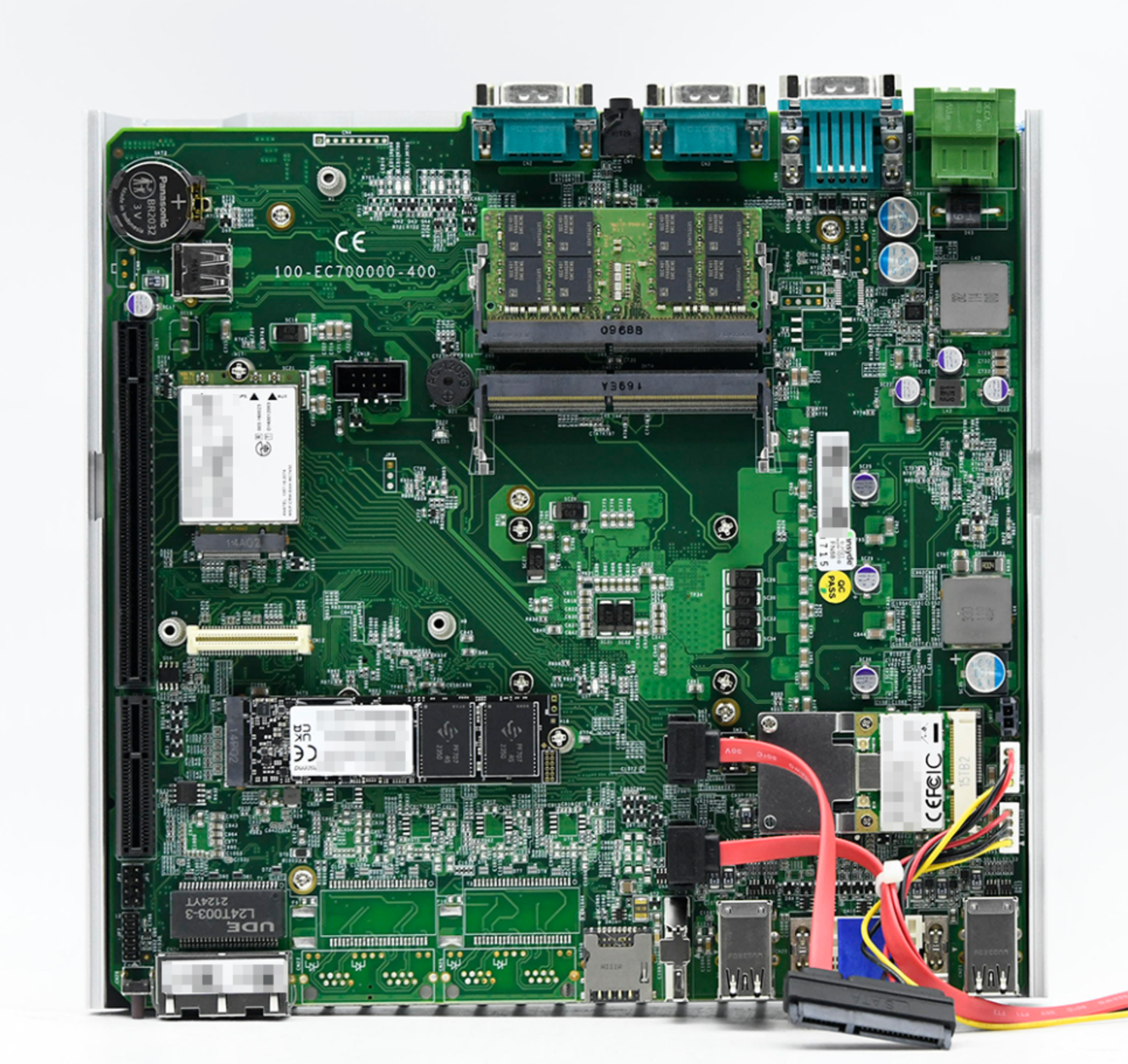

Nuvo-7104VTC는 최대 64GB의 DDR4 메모리 모듈을 설치하기 위해 2개의 260핀 SODIMM 소켓을 지원합니다. 각 슬롯은 최대 32GB 용량의 단일 모듈 DDR4 2666MHz SODIMM을 지원합니다. 이번엔 삼성전자의 32GB가 사용되었습니다.

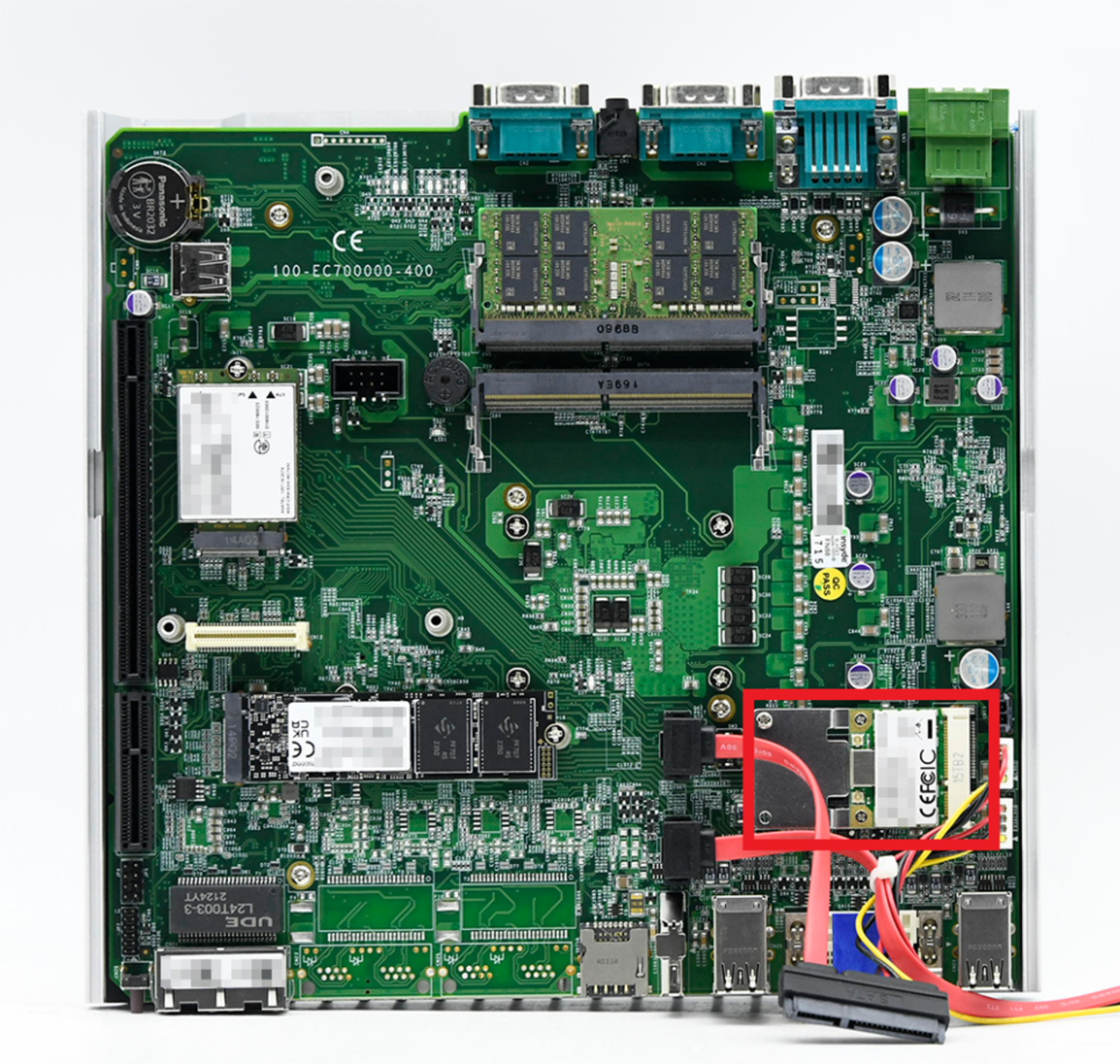

Nuvo-7104VTC는 mini-PCIe 사양 버전 1.2를 준수하는 듀얼 모드 mSATA/mini-PCIe 소켓(빨간색으로 표시)을 제공합니다. 이 소켓에 mSATA SSD 또는 mini-PCIe 모듈을 설치할 수 있으며 PCIe 또는 SATA 신호를 실행하도록 자동으로 감지하고 구성합니다. mini-PCIe 소켓은 SIM 카드를 지원하도록 설계되었습니다. SIM 카드를 설치하면 시스템에서 3G/4G 네트워크를 통해 인터넷에 액세스할 수 있습니다.

무선(WIFI/3G/4G) 통신의 경우 전면 및 후면 패널에 여러 SMA 안테나 구멍을 배치할 수 있습니다.

이번엔 고객사의 요청으로 WiFi+Bluetooth모듈이 장착되었습니다.

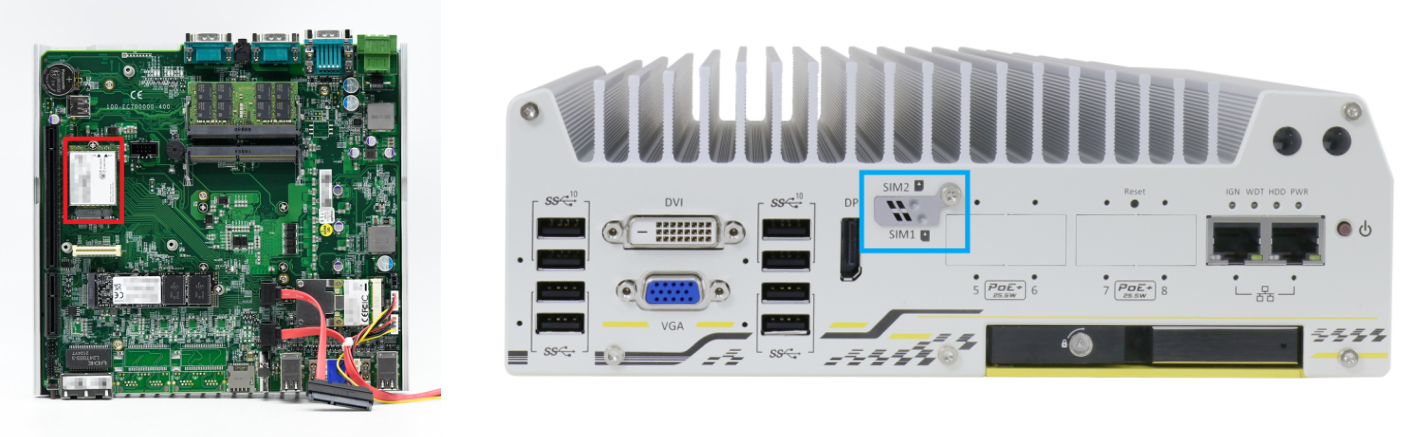

Nuvo-7104VTC는 전면 패널의 듀얼 SIM 슬롯(4G + 3G) (파란색으로 표시)과 작동하는 M.2 2242 슬롯(빨간색으로 표시)이 있습니다. 3G 또는 4G M.2 모듈과 SIM 카드를 설치하면 네트워크를 통해 인터넷에 액세스할 수 있습니다.

무선 3G/4G의 경우 SMA 안테나 구멍은 전면/후면 패널에 있습니다.

WiFi모듈과 함께 고객사의 요청으로 LTE모듈도 장착하였습니다.

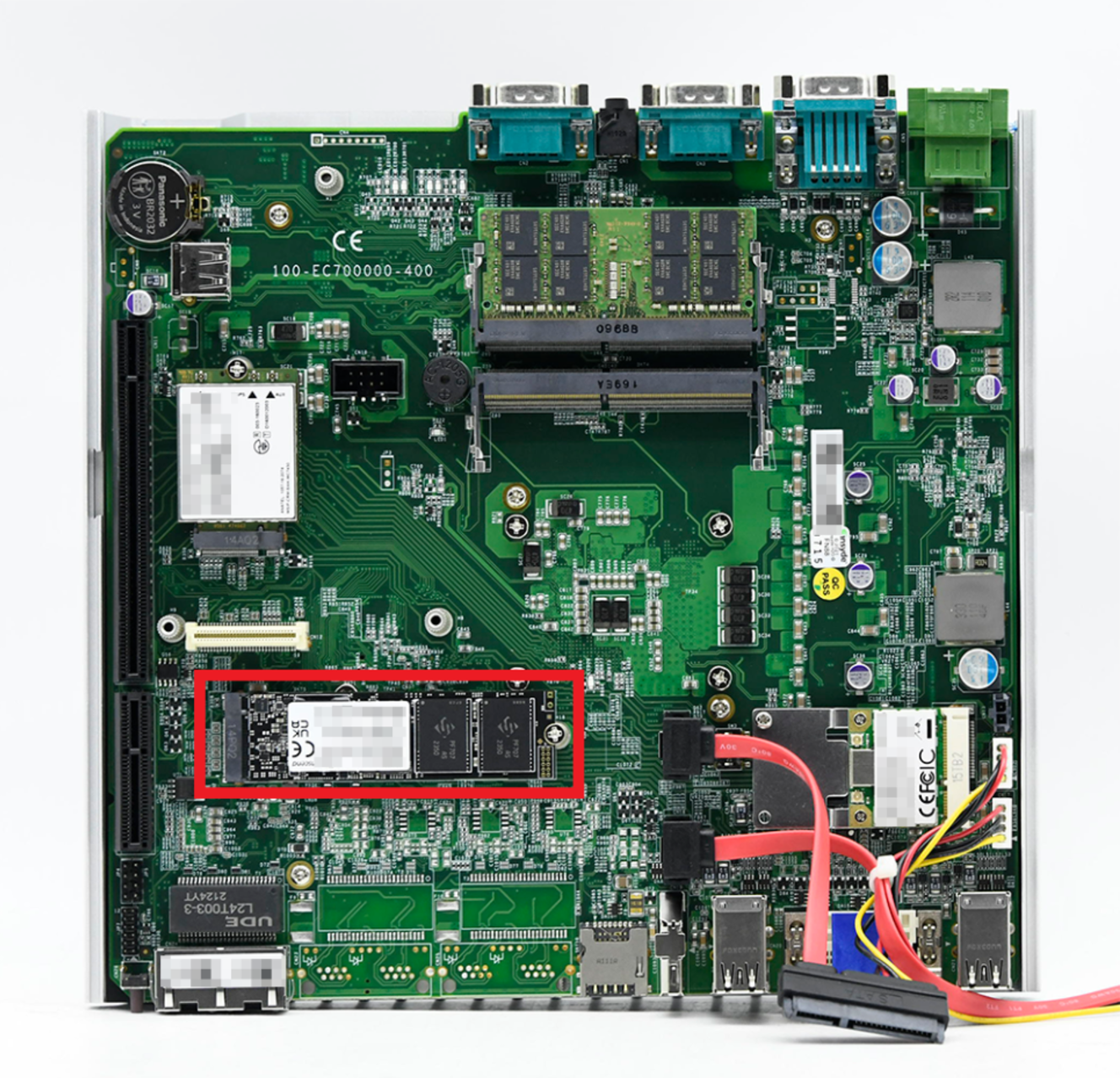

Nuvo-7104VTC는 최고의 성능을 위해 NVMe SSD를 설치하거나 기존 하드 디스크 드라이브의 읽기/쓰기 성능을 가속화하기 위해 Intel® Optane™ 메모리를 설치할 수 있는 x4 PCIe M.2 2280 슬롯(SATA 신호도 준수)(빨간색으로 표시)이 있습니다.​

이번에 장착된 M.2 NVMe SSD는 256GB입니다.

​

*M.2 NVMe란?

​먼저 M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.

다음으로 "NVM"은 비휘발성 메모리 (non-volatile memory)를 뜻하며, 보통 SSD 형태로 출시되는 플래시 메모리를 가리킵니다. 기존의 저장매체가 SATA/SAS 규격을 사용했으나 NVMe는 PCI를 통해 CPU에 바로 연결되는 구조를 취하고 있습니다. 따라서 SATA 방식과 PCIe 방식은 속도 차이가 대략 5~6배 정도 납니다.

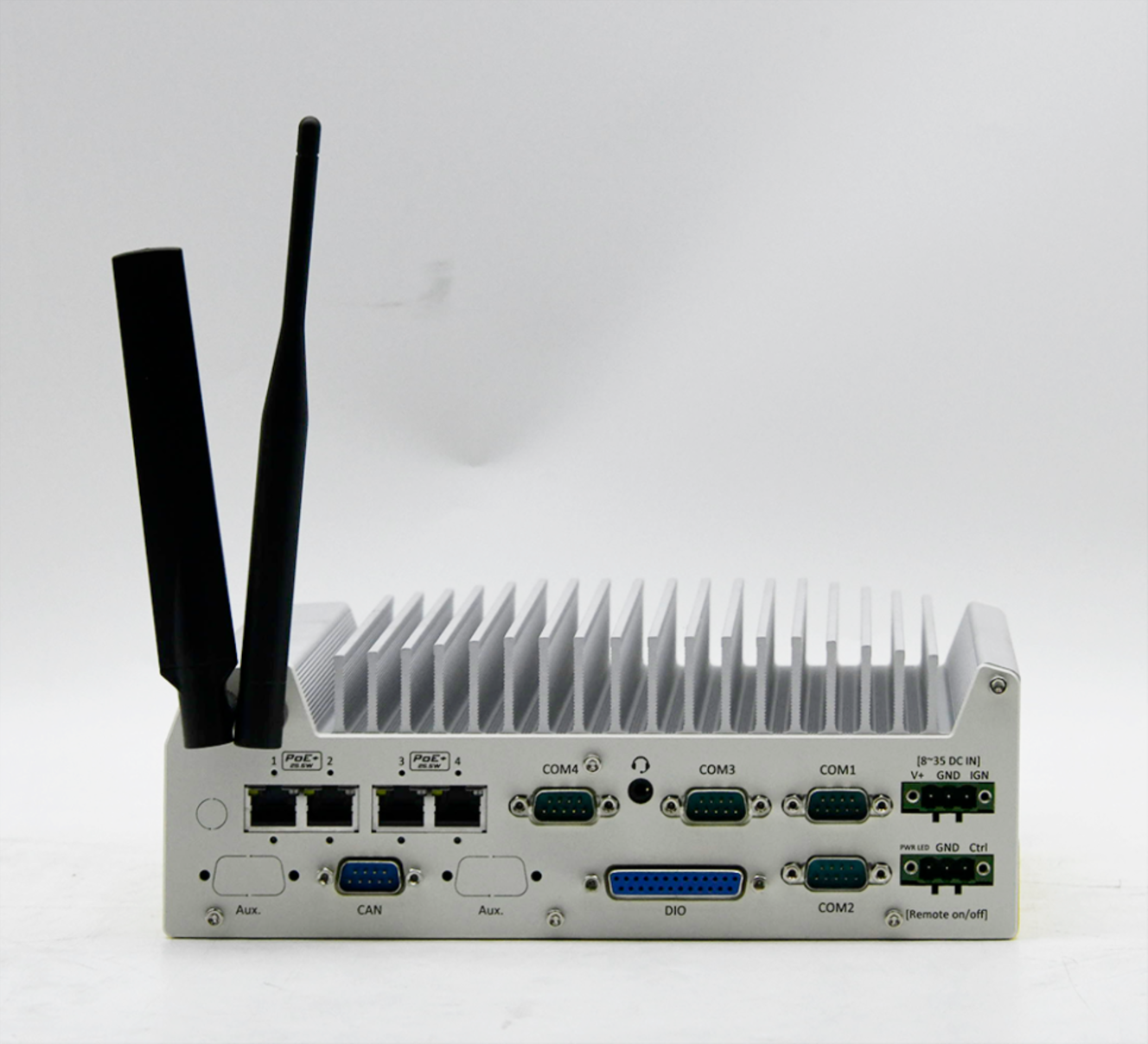

WiFi+Bluetooth모듈와 LTE모듈에 대한 안테나는 같은 방향으로 장착하였습니다.

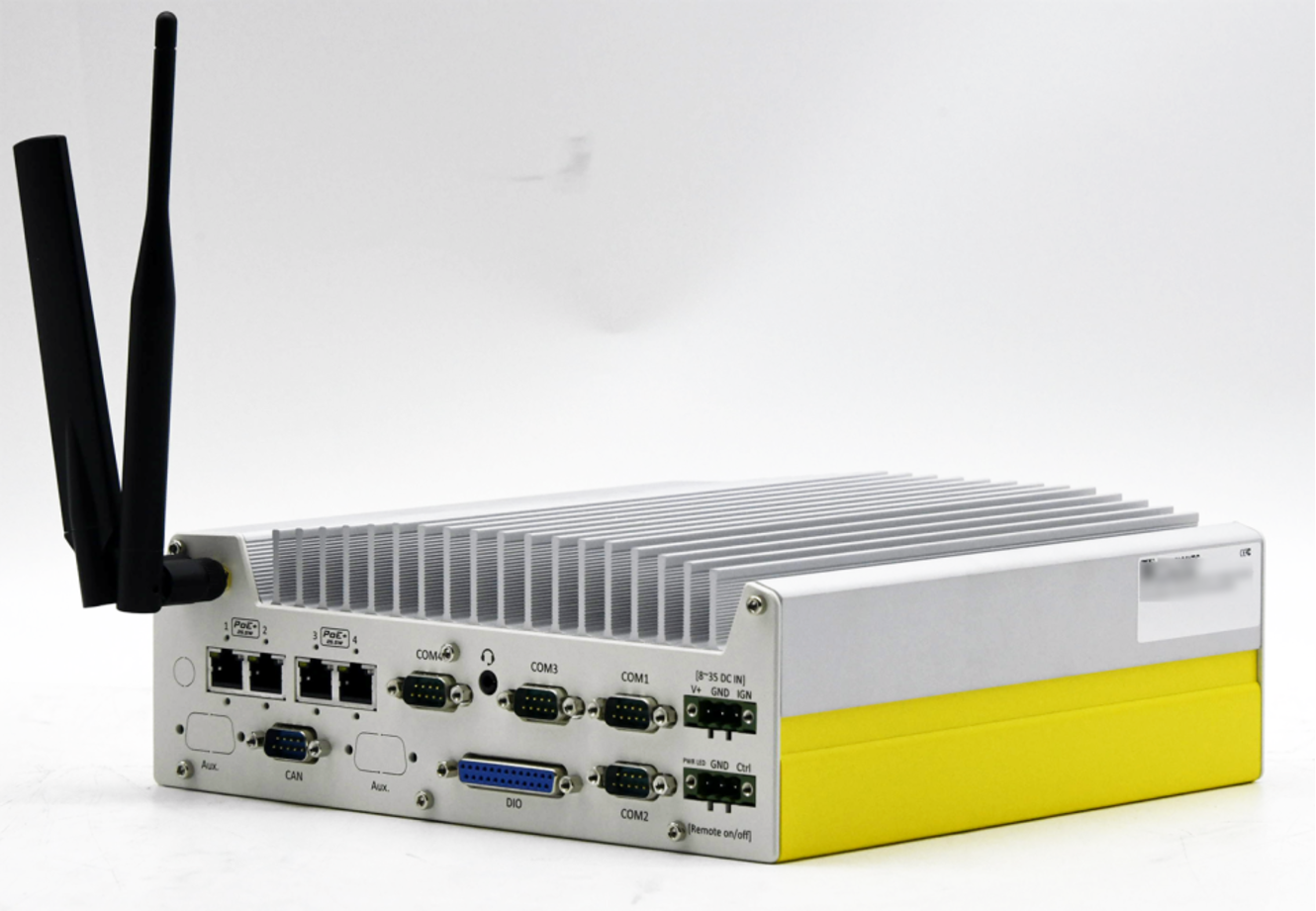

완성이 되었습니다!
