네트워크 보안 솔루션에 사용된 비맥스테크놀로지의 1U 서버PC 제작 후기에 대해 알려드리려 합니다!



BMS-1000 제작 후기

사용된 샤시는 1U 서버PC입니다.

특징은 아래와 같습니다.

​

*4 x 3.5" 핫스왑 SAS/SATA

*1U 4포트 12Gbps 백플레인 지원 4x3.5

*PMBUS 포함 1U 400W 예비 전원 공급 장치 플래티넘, W54.5xL220xH40mm

*전체 높이 확장 슬롯 1개

*4 x 40x28mm PWM 팬

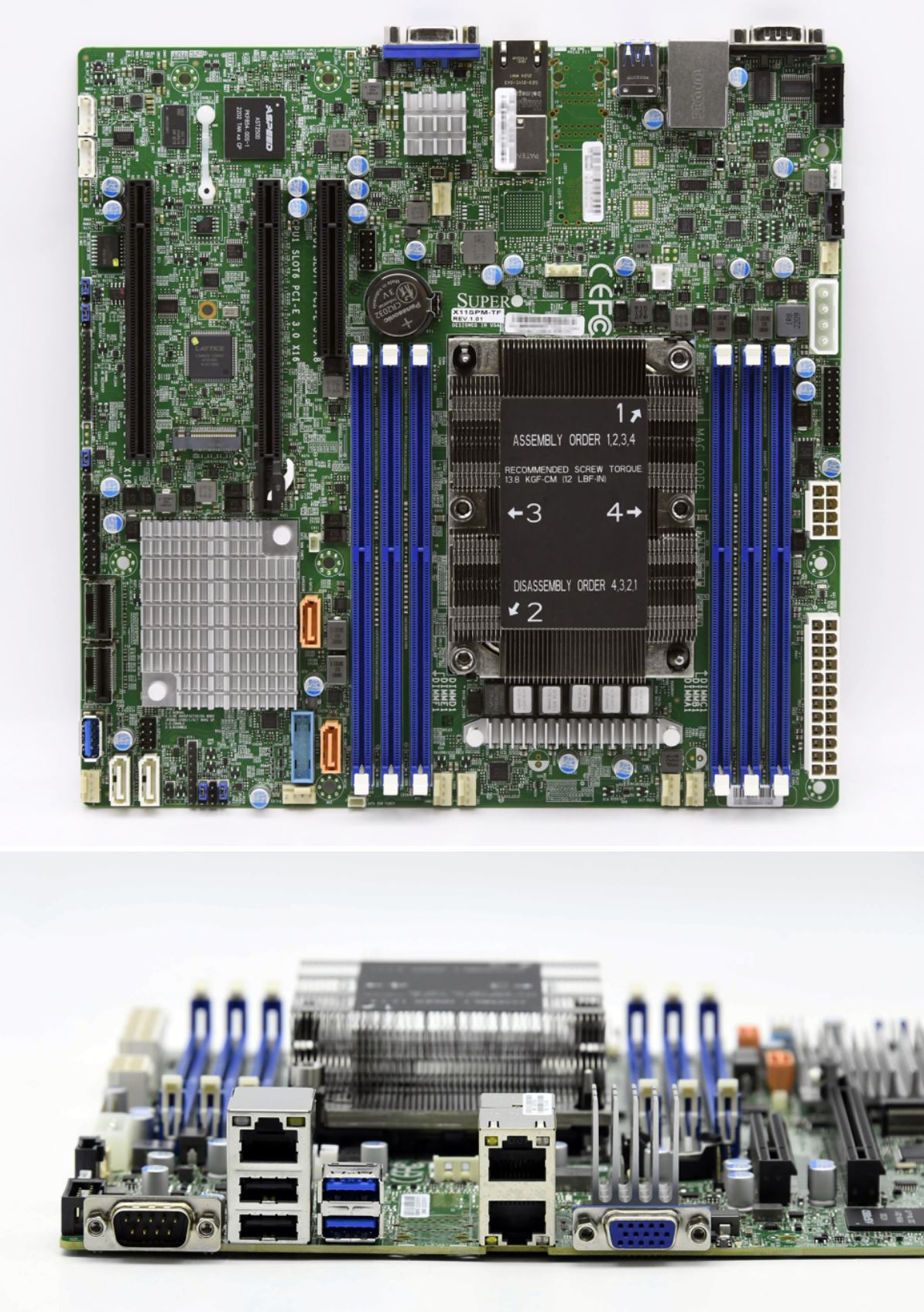

보드는 슈퍼마이크로의 Xeon 2세대 제품을 사용하였으며 아래와 같은 특징이 있습니다.

​

*인텔® C622 칩셋

*최대 1.5TB 3DS ECC RDIMM, DDR4-2933MHz, DIMM 슬롯 6개에 최대 1.5TB 3DS ECC LRDIMM, DDR4-2933MHz,

메모리 모드에서 최대 1TB Intel Optane DC Persistent Memory(Cascade Lake 전용)

*확장 슬롯: PCIe 3.0 x16 2개, PCIe 3.0 x8 1개(x8)

*M.2 인터페이스: PCIe 3.0 x4

*10GbE LAN 포트 2개

*C622를 통한 12개의 SATA3(6Gbps)

*12V DC 전원 입력 지원

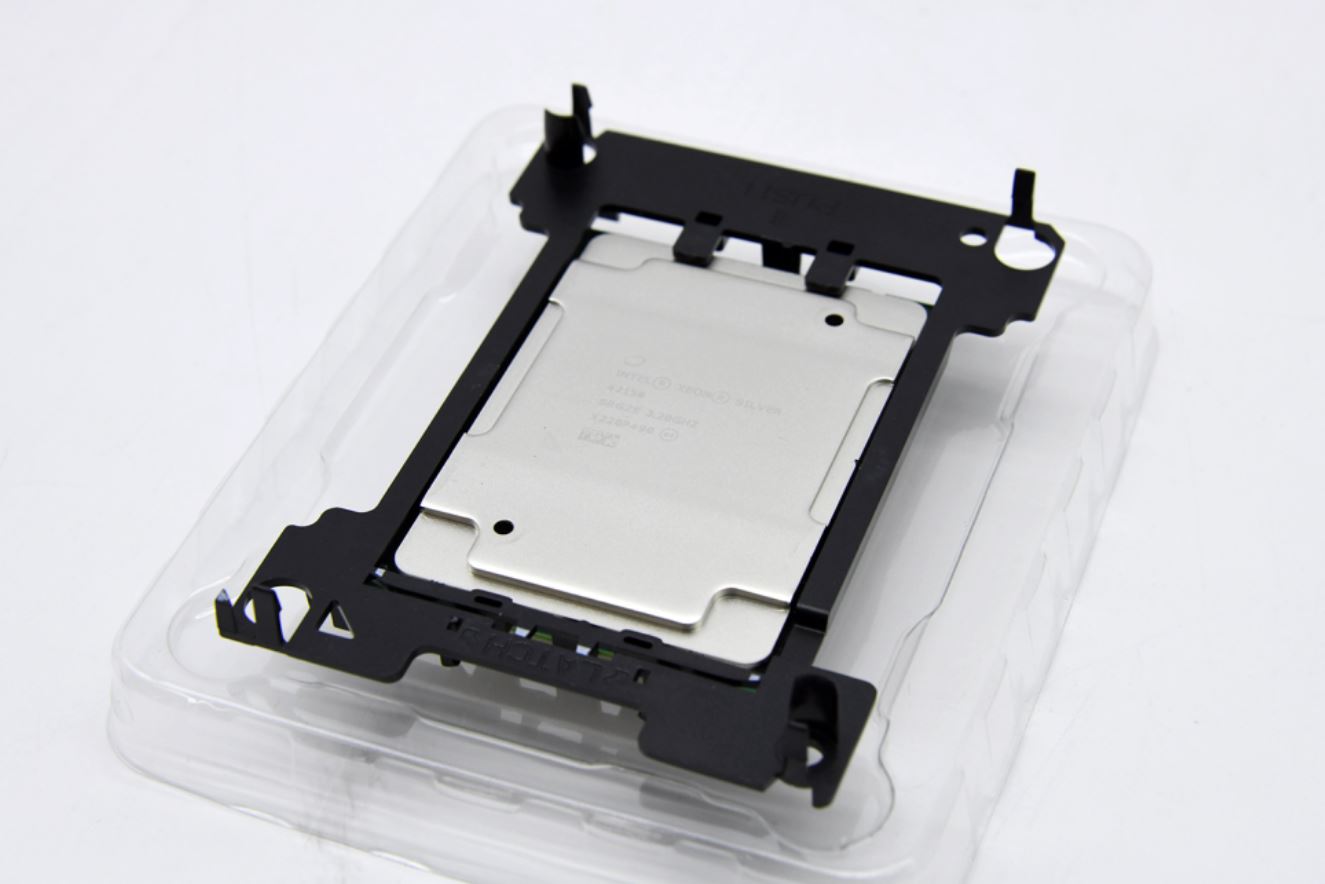

장착된 CPU는 Intel Xeon Silver 4215R입니다.

Intel Xeon Silver 4215R은 3.2GHz 8코어 프로세서로 시스템 속도와 성능을 향상시킵니다. 또한 가상화 기술을 도입하여 더 많은 환경을 마이그레이션할 수 있으며 향상된 Speedstep® 기술을 지원하여 CPU 성능에 따라 전력 소비량이 효과적으로 조절됩니다.

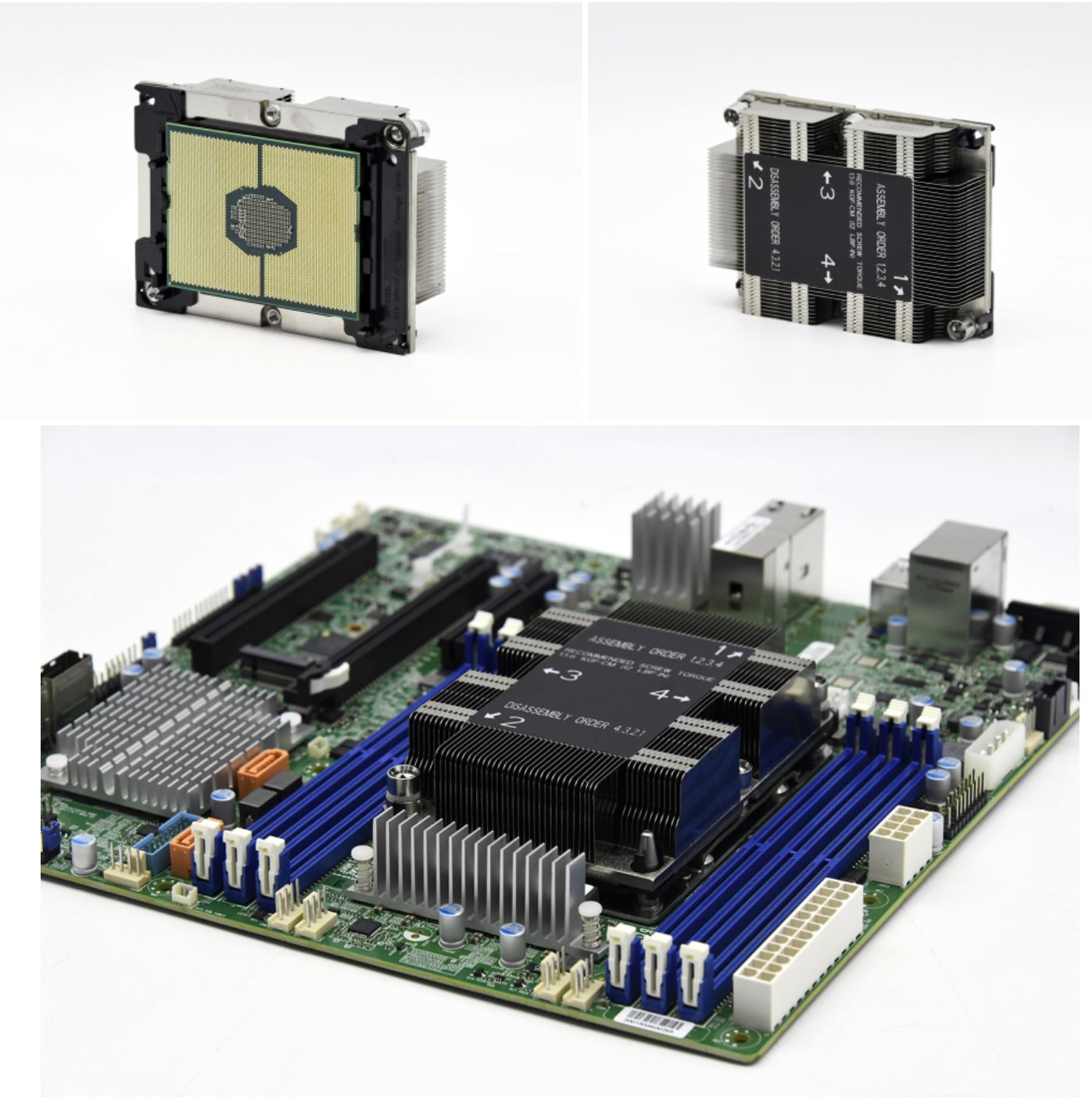

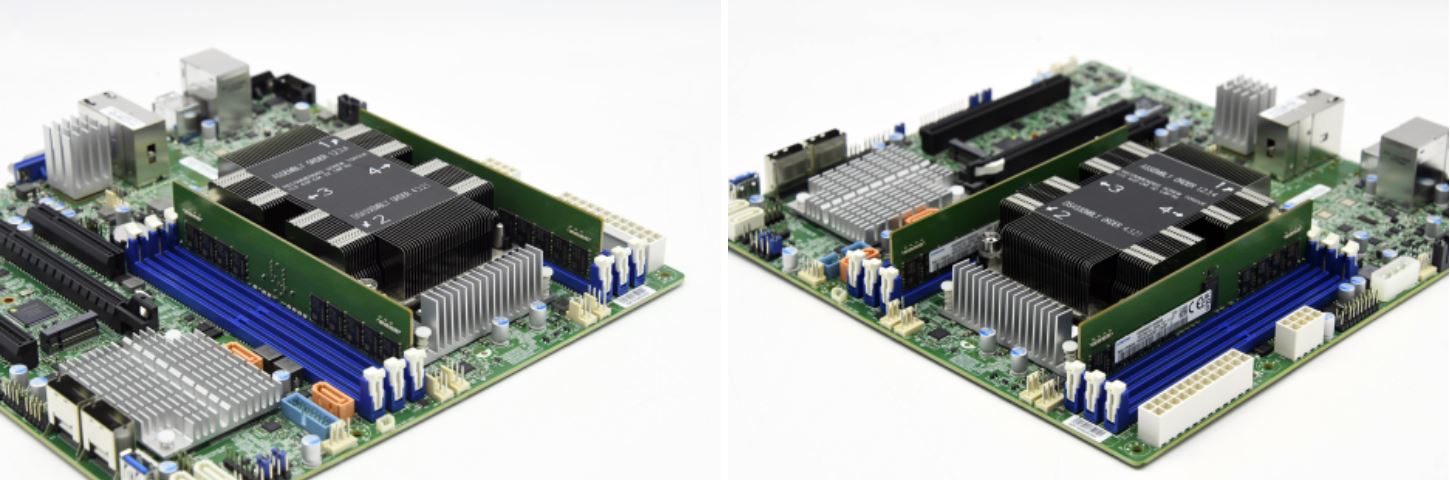

CPU를 전용 쿨러에 장착한 후 보드에 장착​시켜주었습니다.









메모리는 삼성전자의 DDR4 16GB ECC RDIMM 2개를 장착하였습니다.

​

​

* 메모리 종류

DIMM : 아무기능 없는 메모리

UDIMM : ECC 기능 (Unbefferd or Unregistered DIMM)

RDIMM : ECC 기능 + REG기능 (Registered DIMM)

LRDIMM : ECC 기능 + REG기능 + 데이터신호 제어 (Load Reduced DIMM)

NVDIMM : ECC 기능 + REG기능 + 데이터신호 제어 + SSD기능

Intel® Optane™ DCPMM : 비휘발성 메모리 (DRAM과 달리 데이터가 영구 메모리에 그대로 있기 때문에 전원이 꺼졌을 때도 데이터를 유지할 수 있어 시스템이 데이터를 손실하지 않게 보호합니다.)

​

​

* ECC 메모리란?

Error Correcting Code의 약자로, 오류 정정 코드 메모리, 즉 가장 일반적인 종류의 내부 데이터 손상을 감지하고 수정하는 기억 장치의 일종으로 ECC 메모리는 계산과학, 금융 컴퓨팅 등 모든 상황에서 데이터 손상에 대처해야 하는 대부분의 컴퓨터에 사용된다.

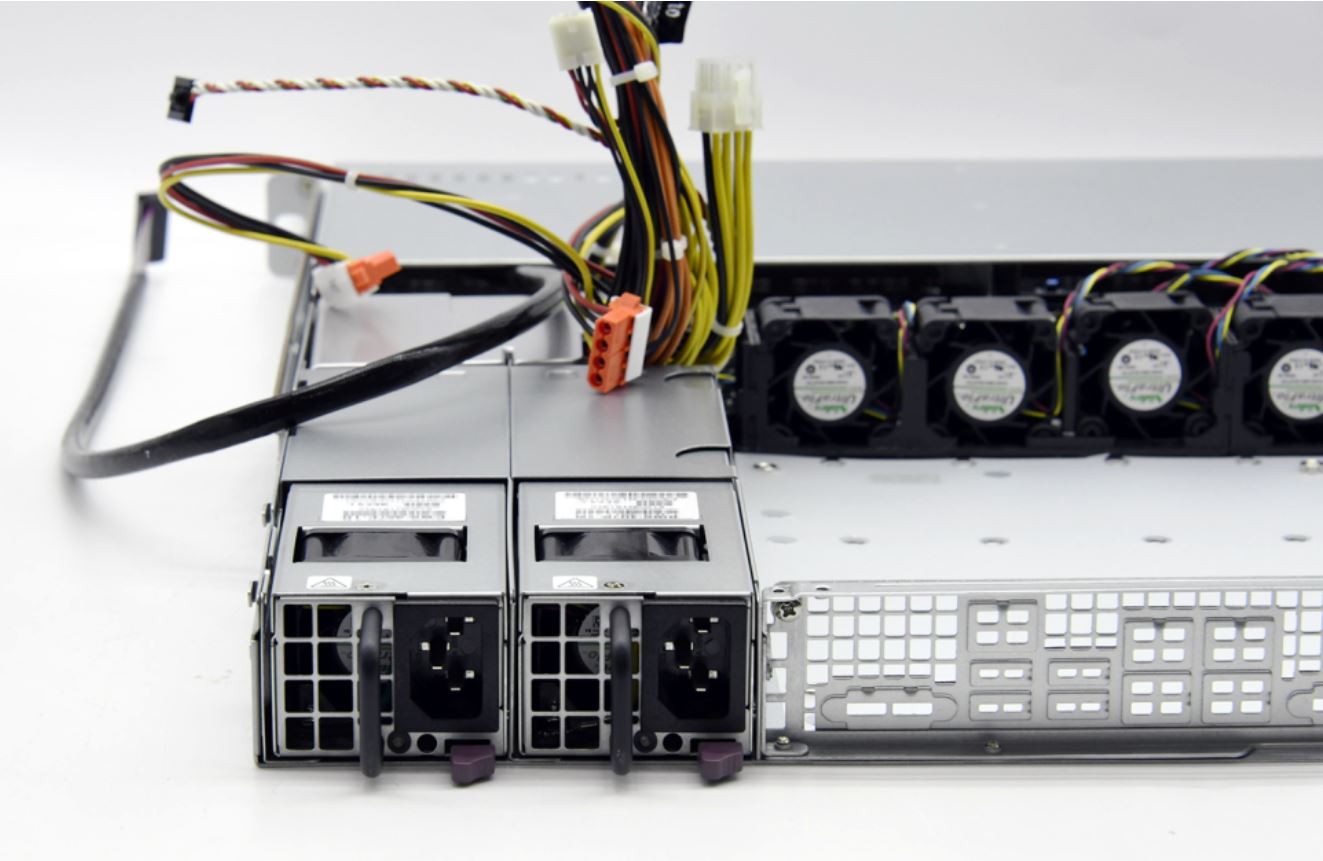

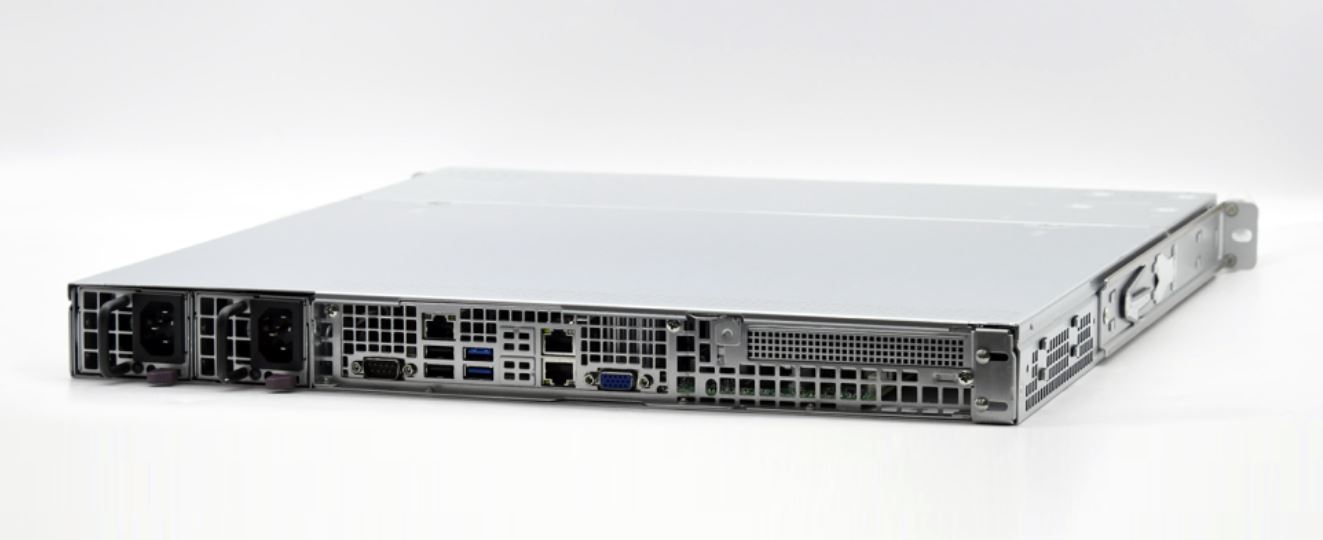

1U 서버 시스템(Server System)케이스에는 400W 총 2개가 장착 되며 리던던트(Redundant) 구성으로 가능 합니다.

​

* 리던던트(Redundant)파워란

리던던트(Redundant) 파워는 일반적인 파워서플라이와는 다르게 2개의 전원모듈이 있는 이중 전원공급장치. 정상적인 상황에서는 자동으로 두개의 모듈을 최적의 효율로 출력을 공유하지만 하나의 모듈이 고장이 나면 즉시 다른 모듈이 전체출력을 담당.

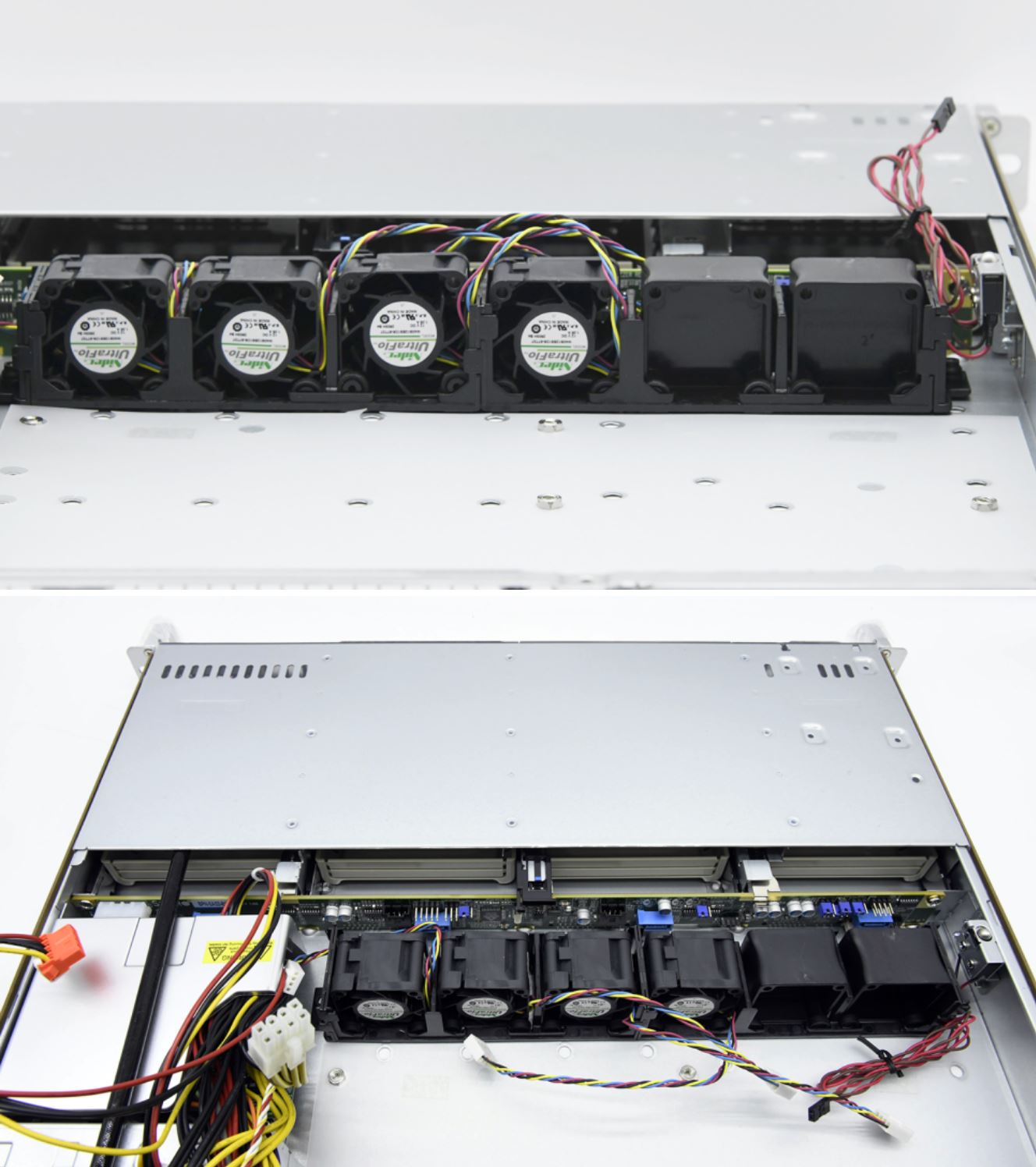

시스템에는 효과적인 열 방출을 위해 기본적으로 4개의 팬이 있습니다.

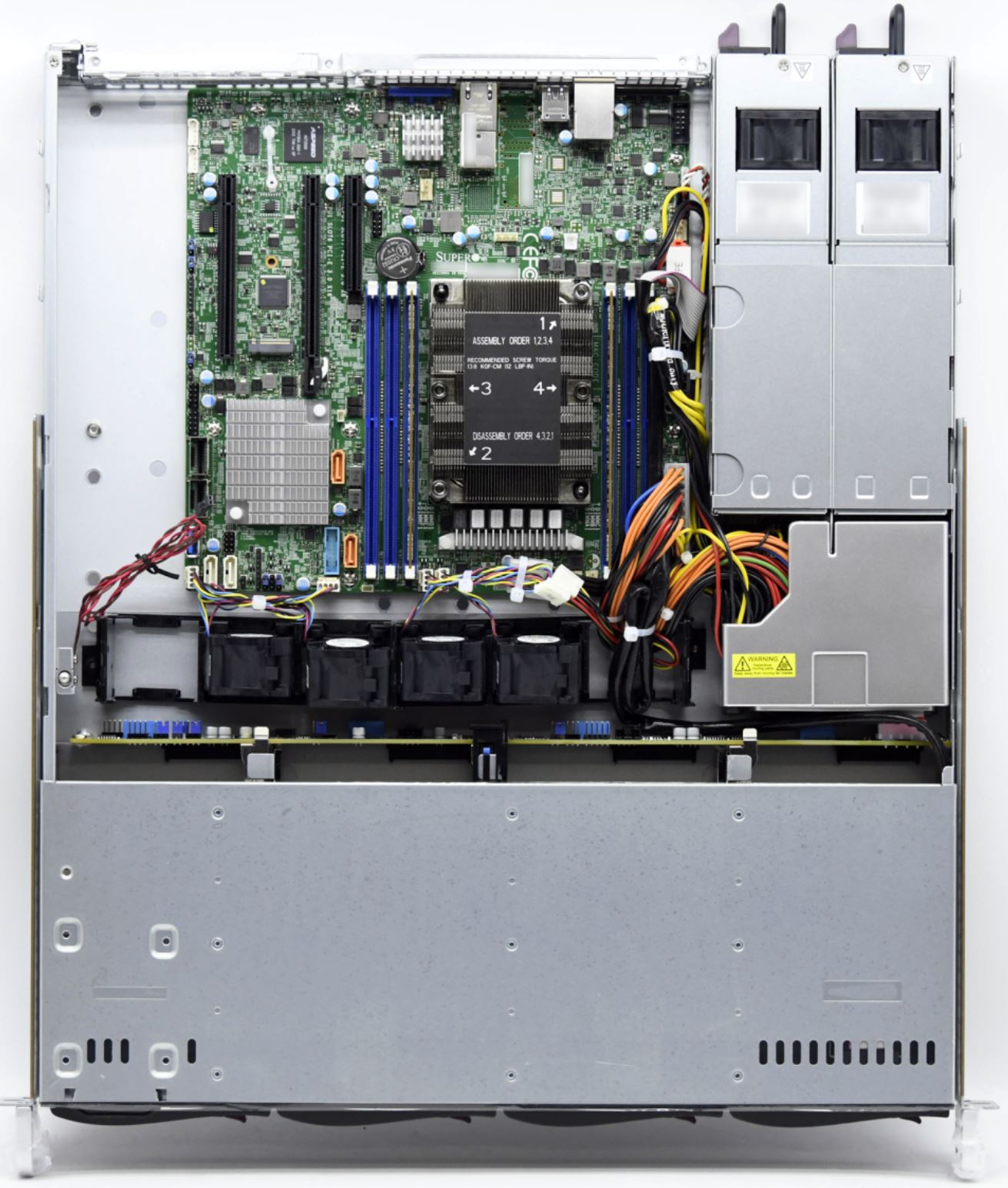

보드와 파워를 케이스에 장착한 후 선정리까지 해준 PC내부의 모습입니다.

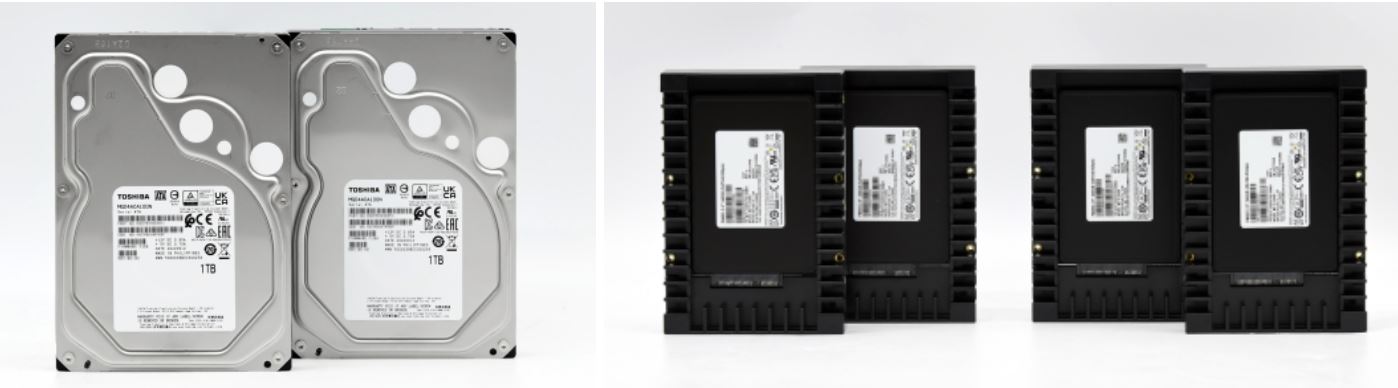

사용된 스토리지는 한개의 PC당 HDD 1TB 1개, SSD 240GB 2개입니다.

시스템에는 3.5"용 Tray가 있어 2.5" SSD에는 SSD 가이드를 따로 장착해 주었습니다.

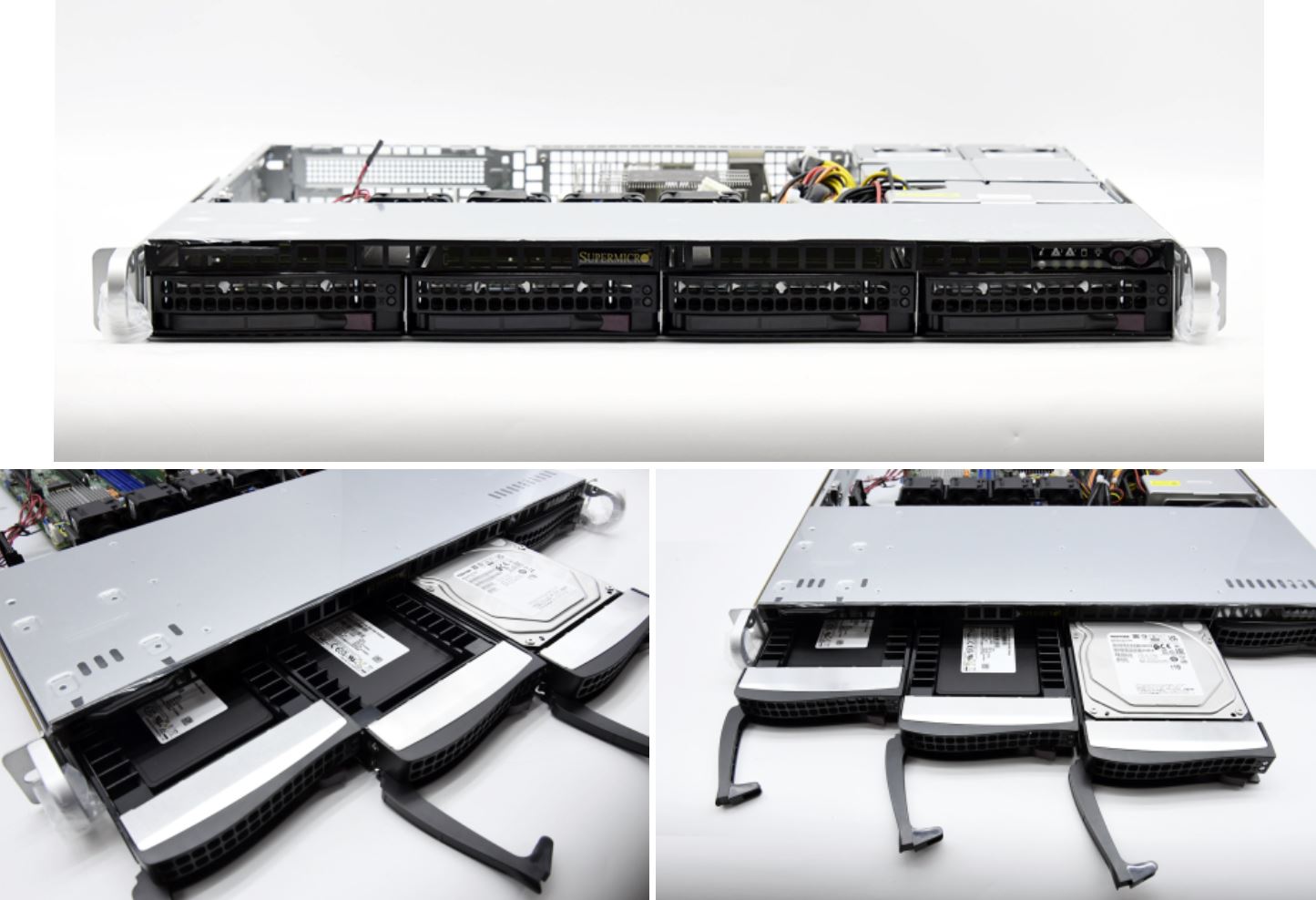

전면 부분에 순서에 맞춰 스토리지를 장착한 모습입니다.

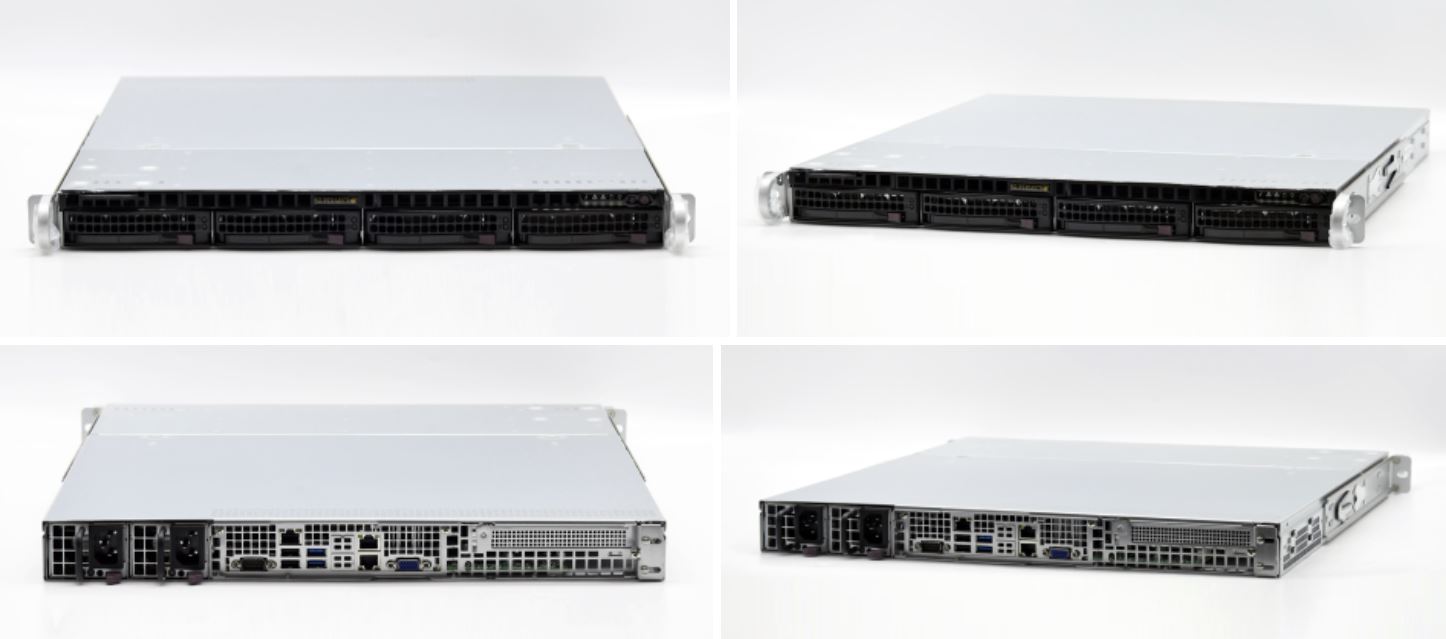

완성이 되었습니다!
