고속·저지연 멀티 카메라 입력이 필요한 머신비전, 로봇 비전, 자율주행 개발 환경을 위해 Neousys PCIe-NPL54를 소개드립니다. 본 제품은 x4, Gen2 PCI Express 인터페이스와 4× GMSL2 FAKRA Z 커넥터를 제공하며, 8MP/5MP/3MP/2MP 등 다양한 해상도 조합을 30/60 FPS로 유연하게 구성할 수 있습니다. 또한 **GPS PPS 입력/출력(데이지체인 설계)**을 통해 시스템 간 정밀 시간 동기화를 지원하여 다중 카메라 프레임 정합(temporal alignment)이 요구되는 비전 파이프라인에 적합합니다.

​

고해상도 영상 입력을 위한 확장형 산업 솔루션

AI 기반 영상 분석, 머신비전 검사, 로봇 비전 제어와 같은 산업 환경에서는 다수의 네트워크 카메라를 동시에 연결해야 하는 경우가 많습니다.

PCIe-NPL54는 이러한 요구를 충족하기 위해 4포트 독립 PoE+ 구성을 지원하며, 최대 120W (30W×4) 전원을 직접 공급할 수 있습니다.

​

PCIe-NPL54의 주요 특징

• 4× GMSL2 FAKRA Z 카메라 입력

• 2×8MP+1×3MP(30 FPS), 4×5MP(30 FPS), 4×3MP(30 FPS), 4×2MP(60 FPS) 등 다중 조합 지원

• x4, Gen2 PCI Express

• 표준 PCIe Gen2 x4 버스 인터페이스로 호스트와 고속 데이터 전송

• GPS PPS 동기화(In/Out)

• 격리형 PPS 입력과 PPS 출력 제공, GPS PPS 신호 데이지체인 구성 지원

• 온보드 RS-232(온보드 MCU 연동)

• 장치 제어/모니터링 시리얼 포트 제공

• 산업용 환경 설계

• -40°C ~ 70°C(팬리스 동작), 10%~90% 비응축 습도, CE/FCC Class A(EN 55032/55035)

• 컴팩트 폼팩터

• 167.7(W) × 111(H) mm, 183 g로 시스템 통합 용이

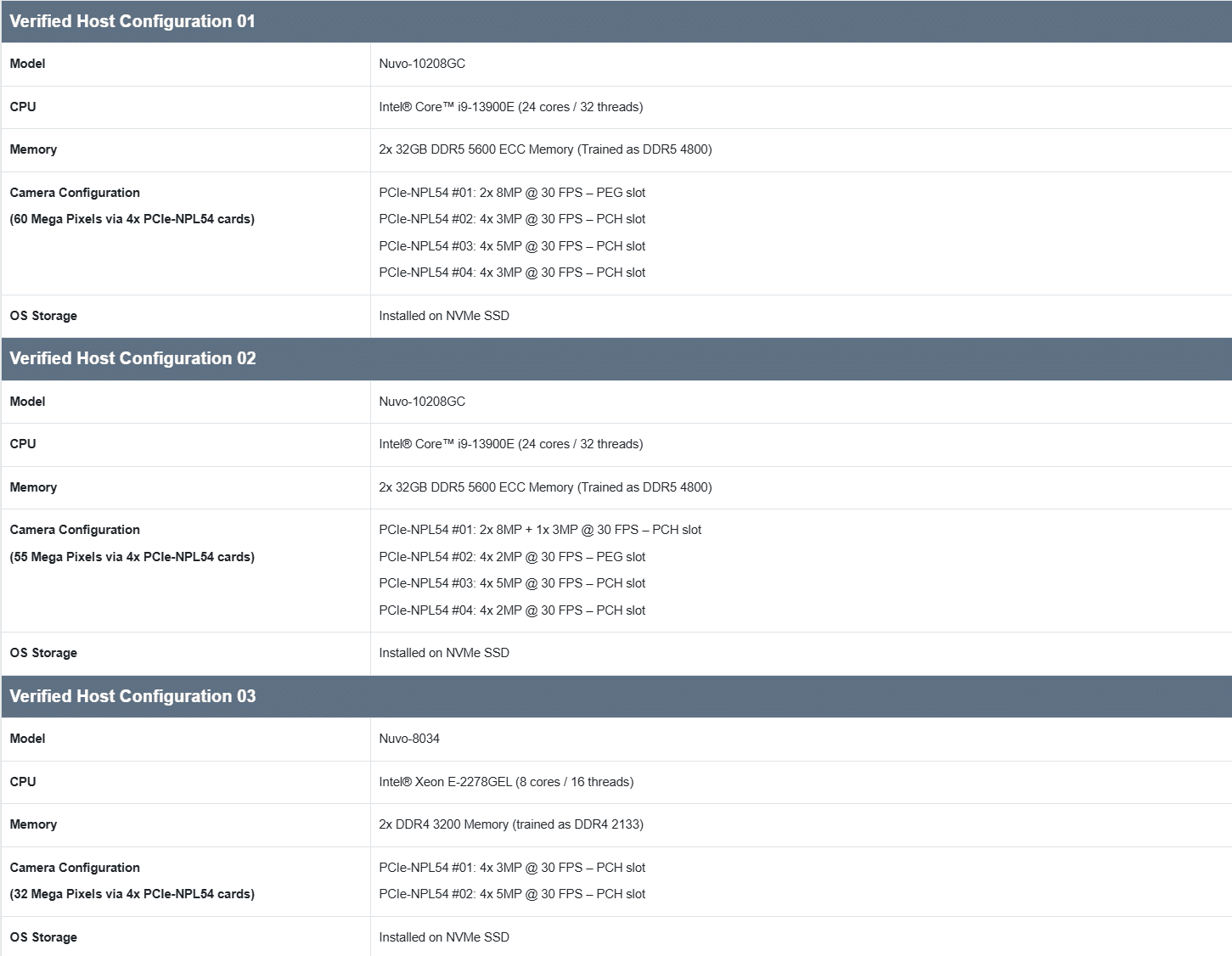

• 검증된 호환성(Verified OS)

• Ubuntu 20.04/22.04/24.04 기반 환경에서 검증

​

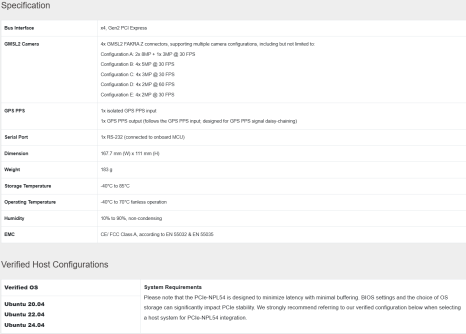

PCIe-NPL54의 주요 사양

​

PCIe-NPL54의 적용 분야

• AI 머신비전 검사 시스템: 멀티 카메라 동기화·프레임 정합 기반 고속 결함 검출

• 자율주행/ADAS 개발: 주변 인식(Perception) 센서 융합용 멀티 입력 프런트엔드

• 로봇 비전/AMR: 경량·저지연 카메라 스트림 수집 및 실시간 경로 계획 지원

• 스마트 팩토리: 생산 라인 다중 시점 모니터링과 품질 데이터 동기화

• 정밀 트래킹/계측: GPS PPS 기반 멀티 노드 간 시간 기준 통합

​

마무리 정리

PCIe-NPL54는 4× GMSL2 카메라 입력과 GPS PPS 동기화를 단일 카드에 통합한 산업용 비전 확장 카드입니다. -40°C~70°C의 가혹 환경에서도 안정적으로 동작하며, 자율주행·로봇·스마트 팩토리의 멀티 카메라 실시간 처리 요구를 충족합니다. 표준 PCIe Gen2 x4 인터페이스와 검증된 호스트 구성을 통해, 대규모 카메라 시스템을 정확하고 일관된 타이밍으로 운용할 수 있습니다.

​

제품의 상세 스펙은 아래 링크를 통해 확인하실 수 있습니다!

https://www.bemax.co.kr/embedded-pc/pcie-npl54-new/
