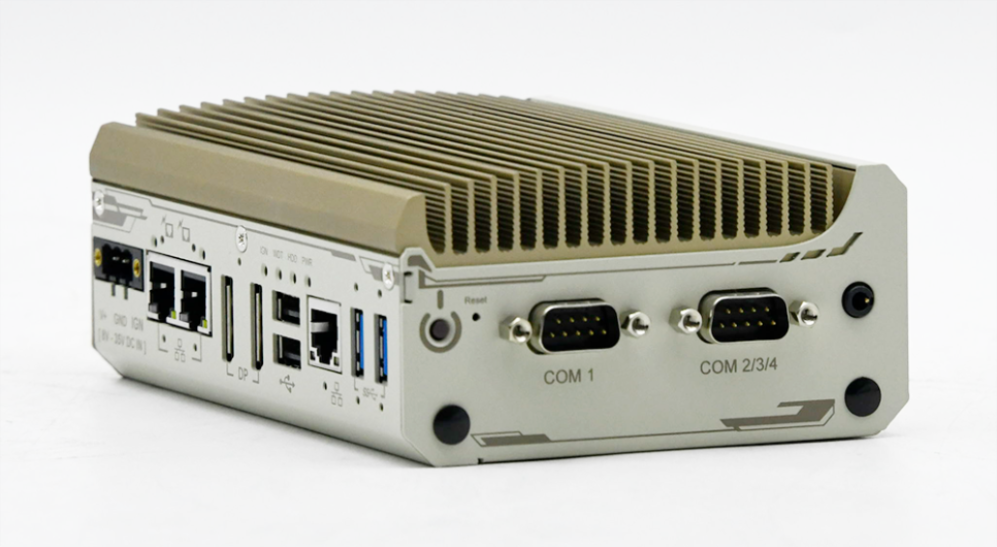

오늘 포스팅할 제품은 Intel® Elkhart Lake Atom® x6425E 울트라 컴팩트 팬리스 컴퓨터, POC-410 입니다.

POC-410 제작 과정

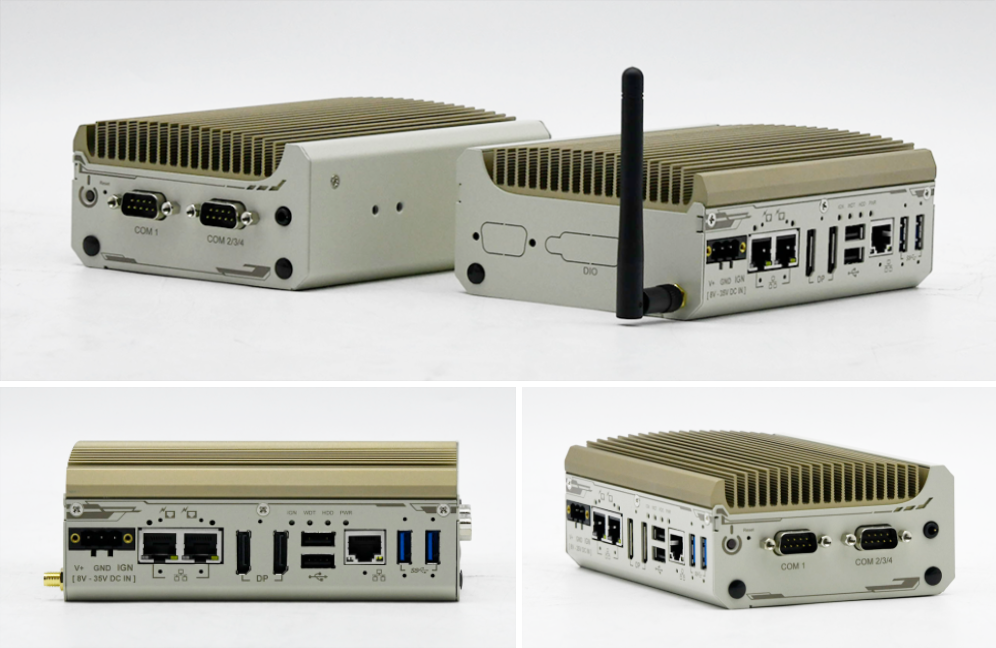

POC-410은 성능 향상과 함께 제한된 공간에도 쉽게 설치할 수 있도록 56 x 108 x 153mm (W x D x H)의 울트라 컴팩트 디자인과 풍부한 전면 액세스 I/O 인터페이스를 채용하였으며 DIN-Rail 마운팅 Kit를 기본 제공합니다. IEEE 802.3 PoE+ 성능을 갖춘 3개의 2.5GBASE-T Ethernet 포트로 NBASE-T 카메라 등의 디바이스를 위한 더 높은 데이터 대역폭을 제공하며 1000/100/10 Mbps Ethernet과도 호환됩니다. 또한 일반 산업용 애플리케이션을 위한 4K DisplayPort 2개, USB 3.1 Gen1 2개, USB 2.0 2개, COM 포트를 갖추고 있습니다.

POC-410은 Intel® Elkhart Lake Atom® x6425E가 내장되어있습니다.

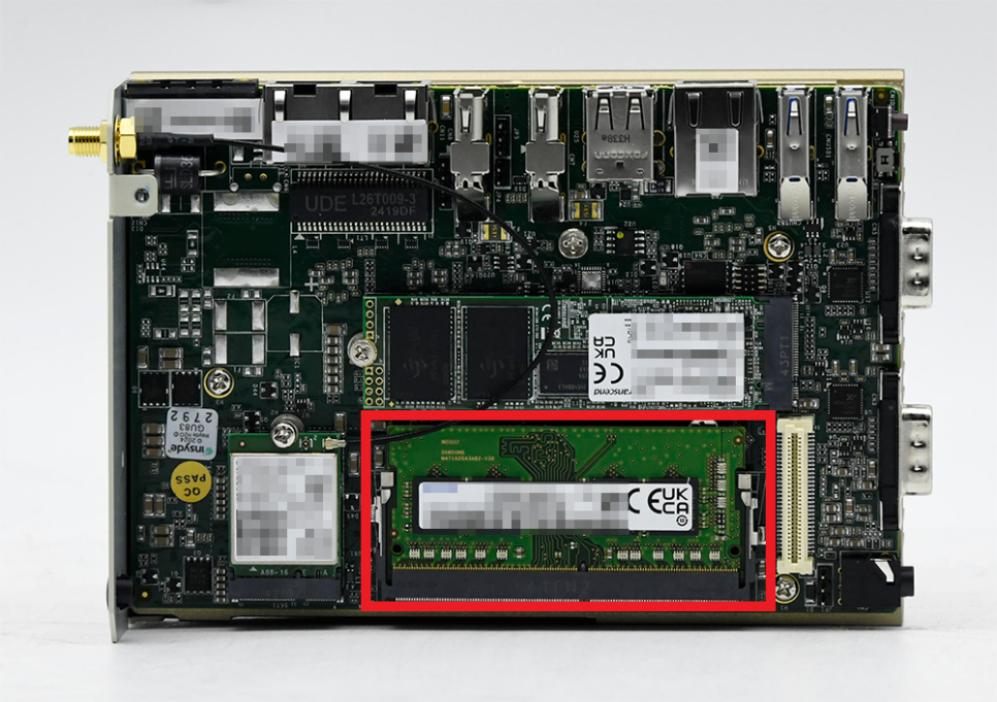

POC-410은 최대 32GB의 DDR4-3200 설치가 가능한 SO-DIMM 소켓 1개를 지원합니다. 이번에 장착된 제품은 삼성전자의 DDR4 16GB입니다.

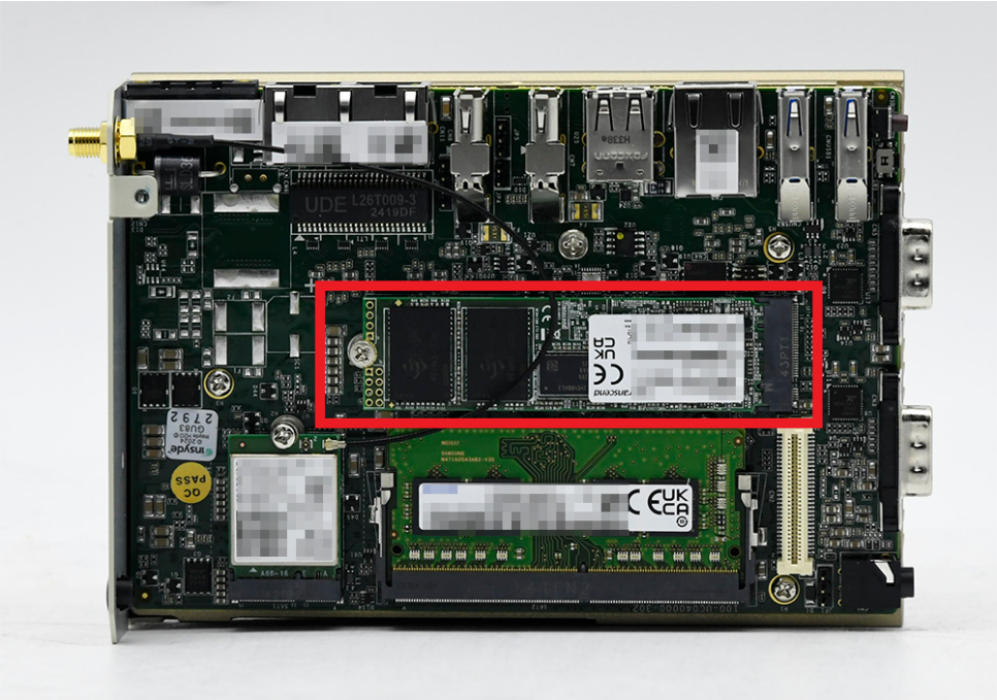

POC-410은 스토리지를 추가하기 위한 M.2 2280 SATA슬롯이 있습니다. 고객사의 요청으로 512GB M.2 SATA가 장착되었습니다.

​

*M.2 란?

​M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.

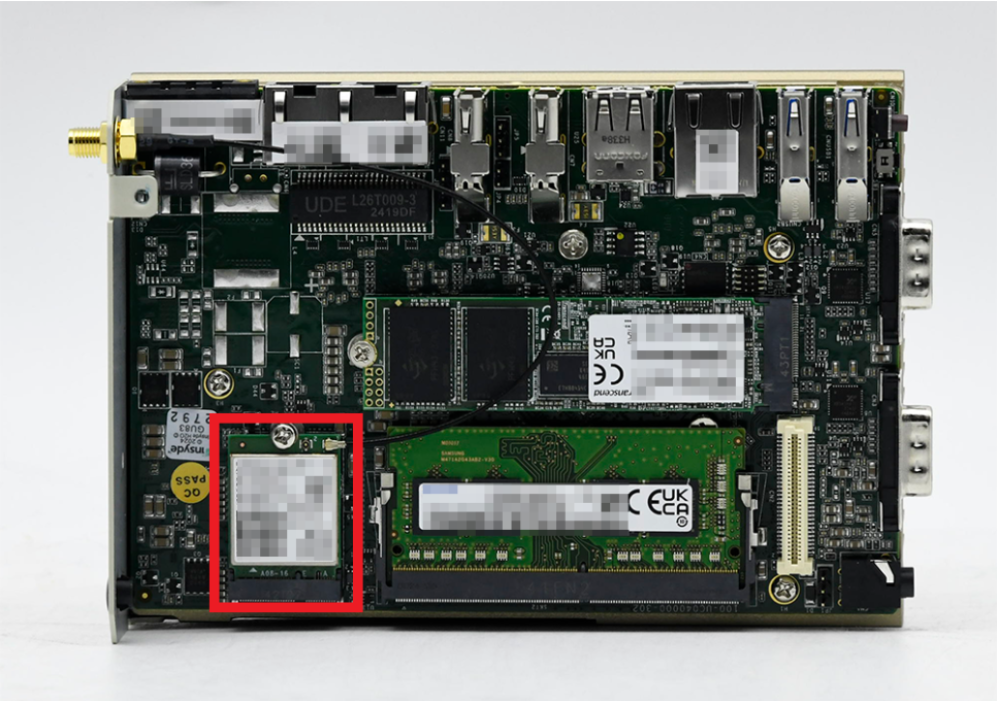

POC-410​은 WiFi 모듈 설치를 위한 PCIe Gen3 x1 및 USB2.0 신호를 제공하는 M.2 2230 E 키 소켓이 있습니다.

무선(WIFI/ 3G/ 4G) 통신을 위해 POC-410의 전면 IO 및 측면 패널에 SMA 안테나 구멍이 있습니다. 고객사의 요청으로 WiFi모듈을 설치하였습니다.

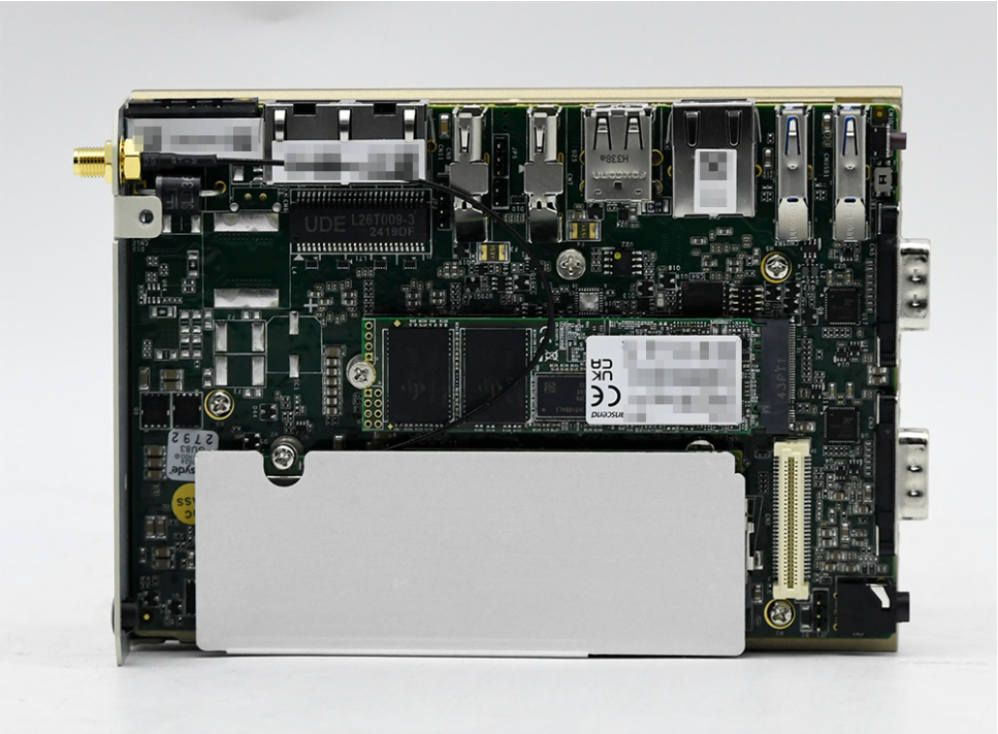

POC-410에는 DRAM 방열판이 있어 열 방출에 효과적입니다.

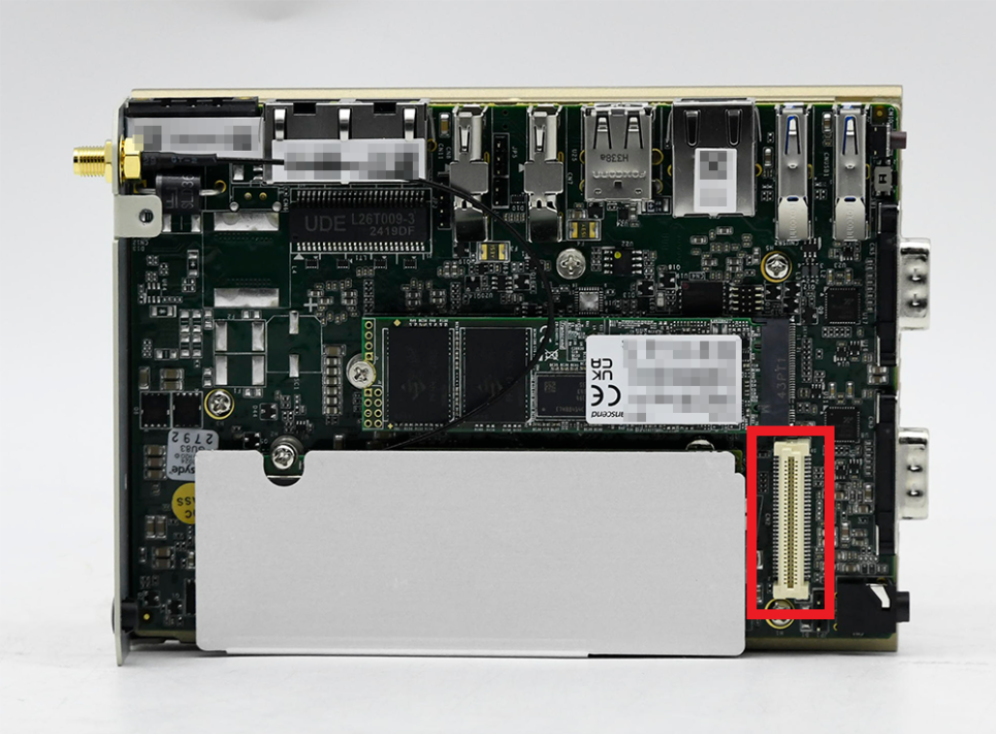

POC-410는 MezIO 인터페이스를 통해 포괄적 인 I/O 기능을 구현할 수 있습니다. MezIO는 비맥스테크놀로지에서만 취급하는 I/O확장 카드로 LAN, 2.5" SSD SATA, USB, DIO, IGN, PoE+, GbE 등을 추가로 사용할 수 있습니다.

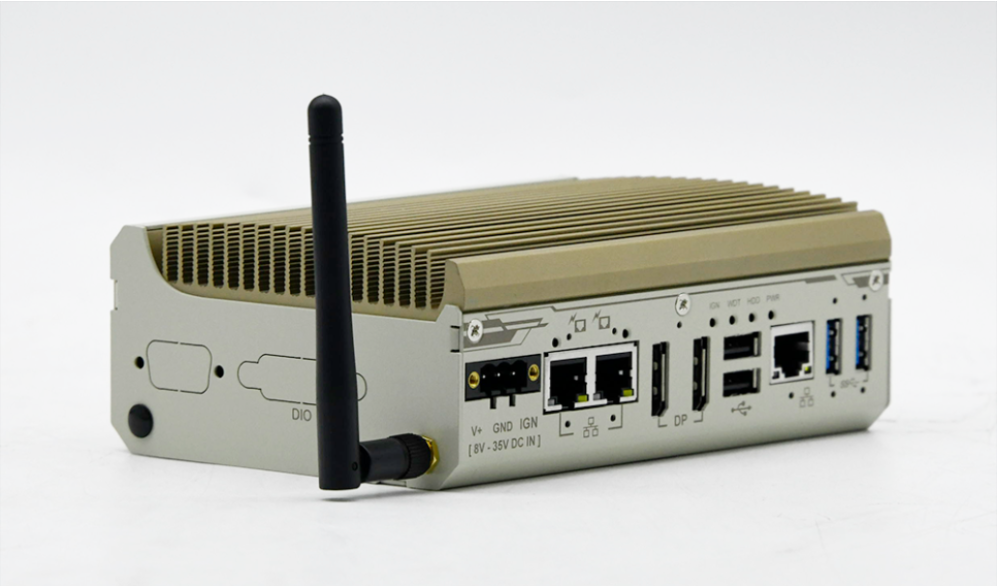

마지막으로 WiFi 안테나를 외부에 장착한 모습​입니다!





이렇게 POC-410 2대 제작이 완료 되었습니다!
