이번엔 산업용 로봇 제작에 사용된 Nuvo-9160GC-PoE 제작 후기를 알려드리려 합니다!



Nuvo-9160GC-PoE 제작 과정

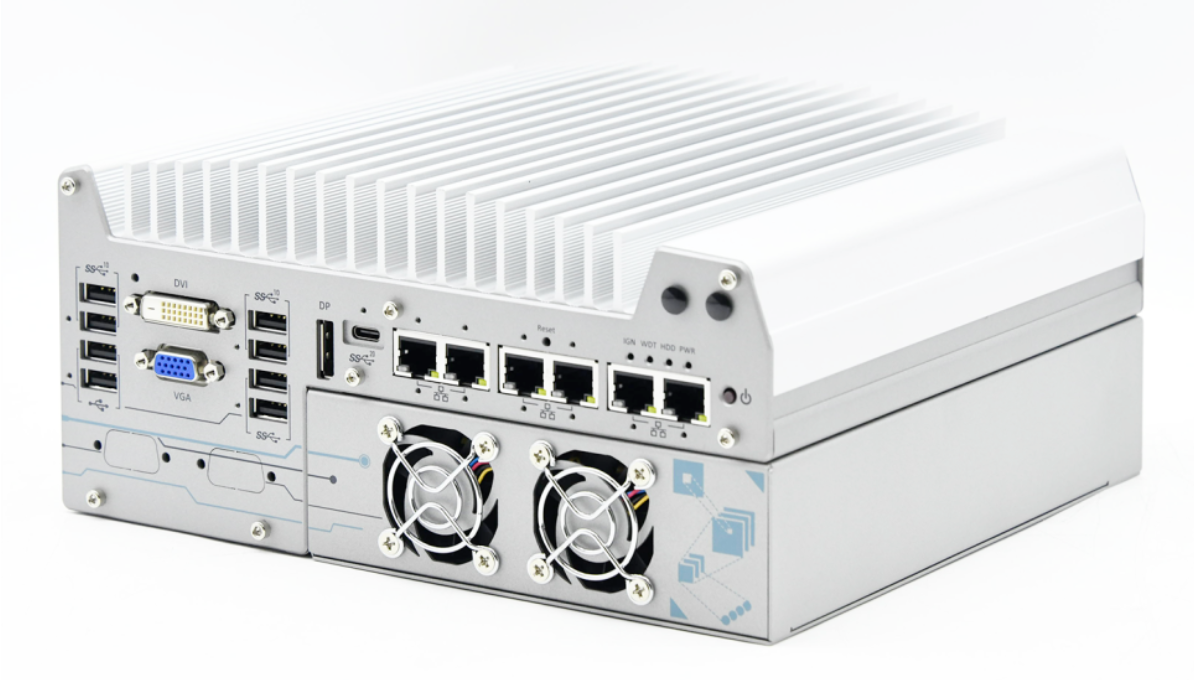

Nuvo-9160GC는 강력한 CPU와 GPU를 탑재한 견고한 엣지 AI 산업용 임베디드 팬리스 컴퓨터로, 인텔 12세대 및 13세대 플랫폼과 NVIDIA의 고성능 그래픽 카드를 활용해 다양한 AI 기반 애플리케이션을 지원합니다.

생산 라인의 비전 검사, 감시 시스템, ITS를 위한 지능형 비디오 분석, 그리고 여러 카메라를 사용하는 자율 이동 로봇(AMR) 등 실시간 AI 추론이 필요한 환경에서 탁월한 성능을 발휘합니다.

​

특히 최대 130W의 NVIDIA RTX 그래픽 카드를 지원하여 약 9 TFLOPS의 FP32 성능을 제공하며, 입증된 열 설계를 통해 -25°C에서 60°C까지 안정적으로 작동합니다.

​

이번에는 PoE가 옵션으로 추가된 모델(Nuvo-9160GC-PoE)이 납품되었습니다.

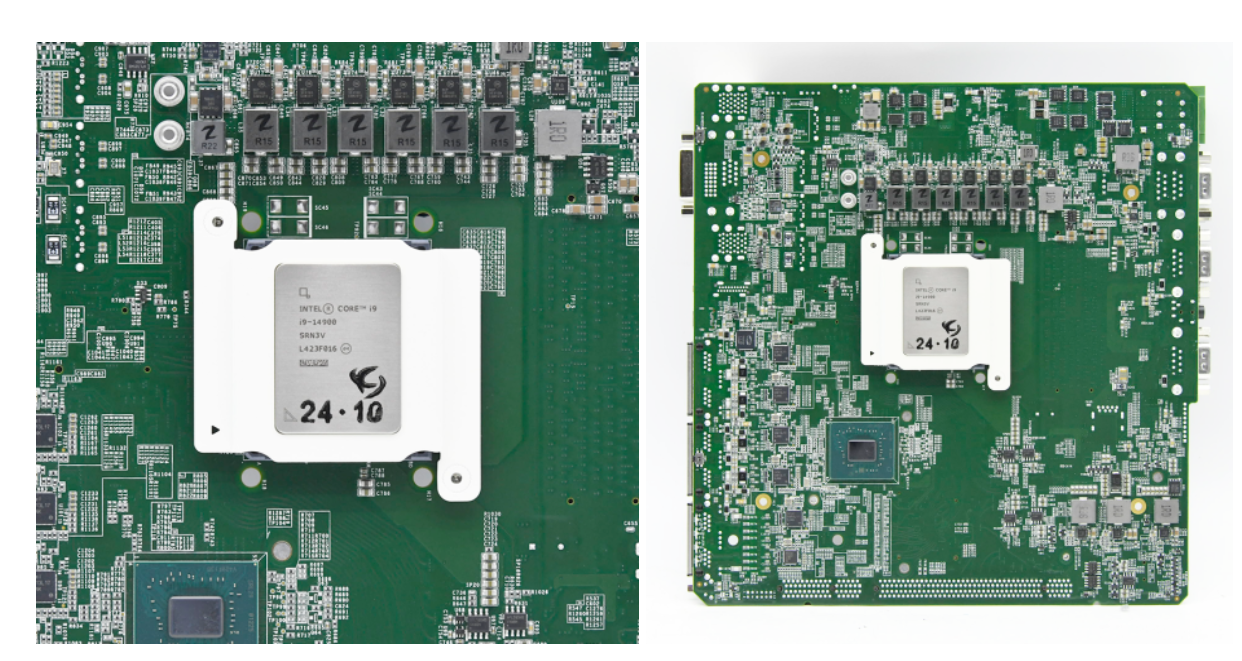

사용된 CPU는 Intel i9-14900입니다.

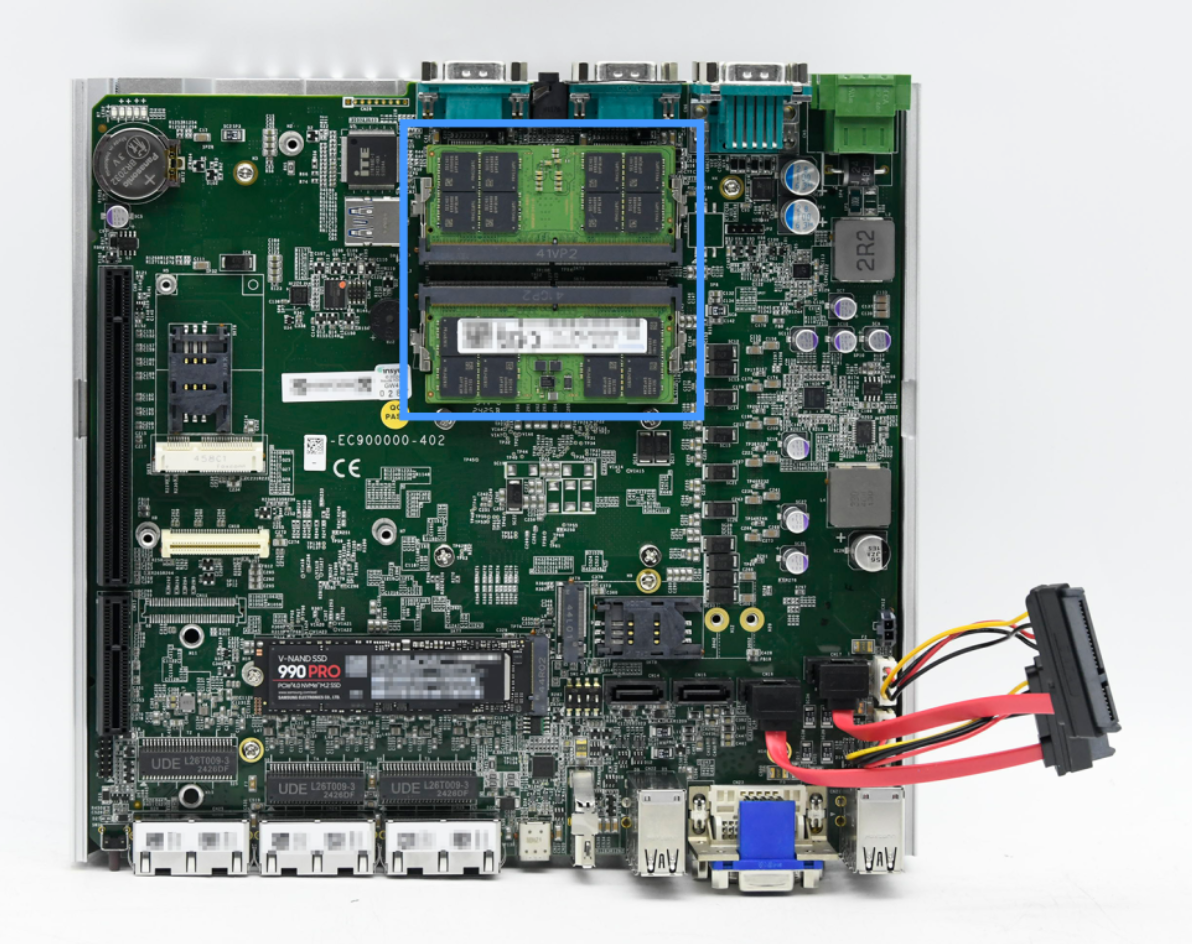

Nuvo-9160GC는 최대 64GB의 DDR5 4800 SODIMM 메모리 모듈 2개를 지원합니다. 각 슬롯은 최대 32GB 용량의 단일 모듈 SODIMM을 지원합니다. 이번에는 삼성전자의 DDR5 32GB 2개가 장착되었습니다.

​

*DDR4와 DDR5 차이점

Intel의 엘더레이크는 DDR5를 지원합니다. DDR5는 기존 DDR4보다 더 빠른 속도와 더 큰 용량을 갖고있습니다.

DDR4를 장착할 수 있는 CPU는 3200MHz를 기본으로 지원하며, DDR4 제품에 따라 최대 4400MHz 속도를 갖고있습니다. DDR5는 기본 4800MHz부터 시작하며, 현재 시중에 출시된 DDR5 제품 중 가장 빠른 속도를 지닌 것은 5200MHz입니다.

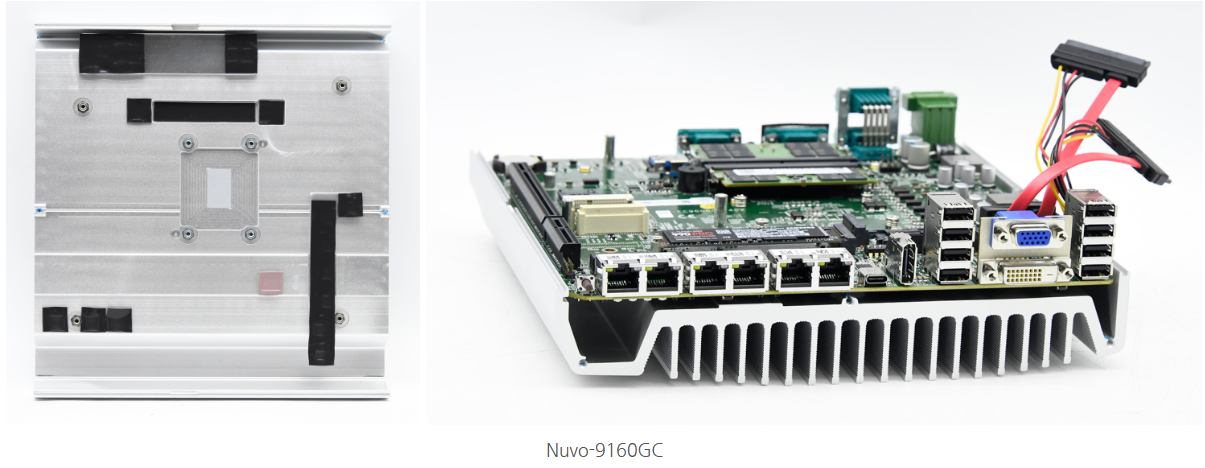

Nuvo-9160GC는 임베디드 팬리스 타입이라 히트싱크로 열을 방출하며, CPU와 보드에 열전도 방지를 위해 서멀 패드 (방열 패드)가 부착되어 있습니다. 비맥스테크놀로지​에서 취급하고 있는 팬리스PC의 특징으로 열이 발생하는 구성 요소 (CPU, PCH, GbE, Power Choke 등)를 히트싱크에 직접 닿을 수 있게하여 열 방출이 훨씬 효과적입니다.

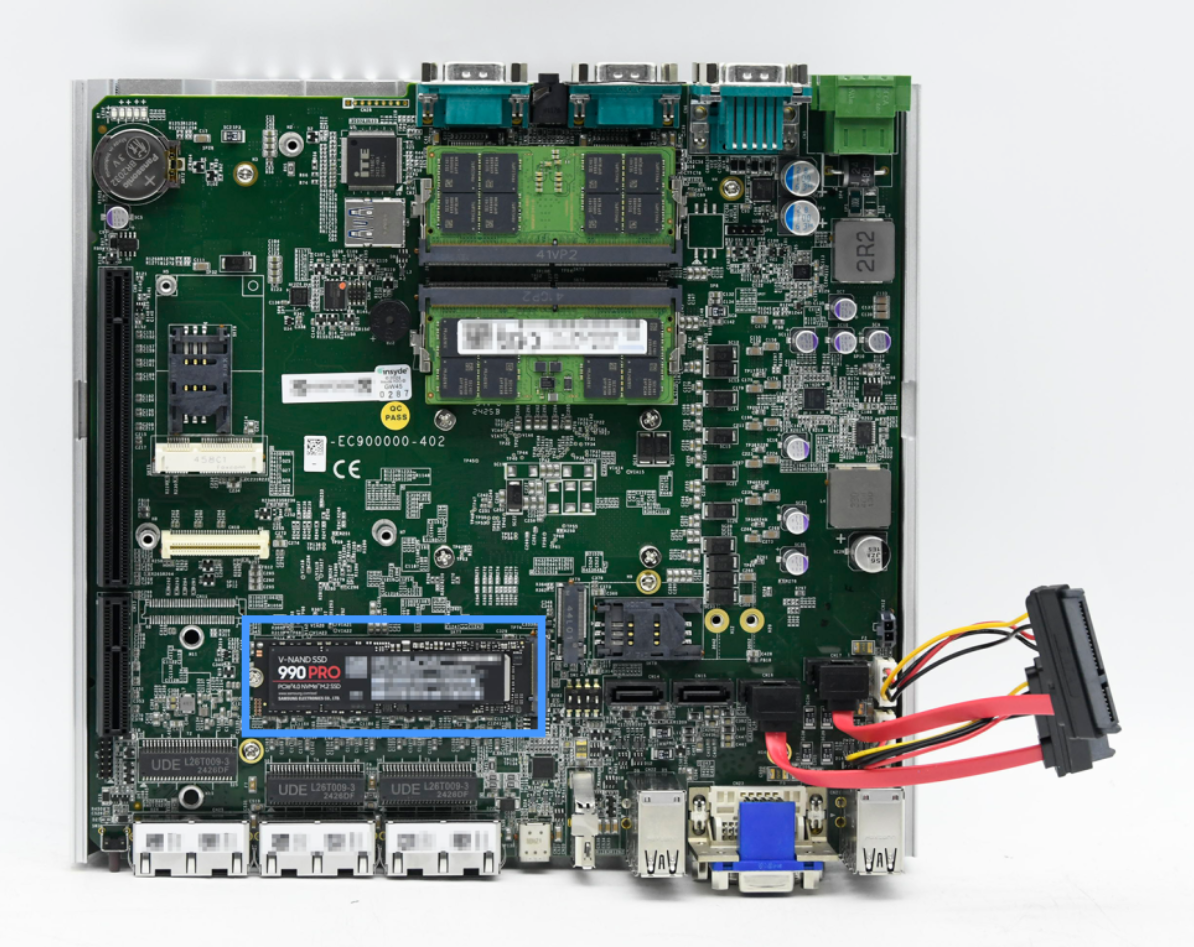

Nuvo-9160GC는 NVMe SSD를 설치할 수 있는 Gen4 x4 PCIe M.2 2280 슬롯(파란색으로 표시)이 있습니다. M.2 NVMe SSD는 2.5인치 SSD에 비해 훨씬 더 나은 시스템 성능을 제공합니다.

​

​

*M.2 NVMe란?

​먼저 M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.

다음으로 "NVM"은 비휘발성 메모리 (non-volatile memory)를 뜻하며, 보통 SSD 형태로 출시되는 플래시 메모리를 가리킵니다. 기존의 저장매체가 SATA/SAS 규격을 사용했으나 NVMe는 PCI를 통해 CPU에 바로 연결되는 구조를 취하고 있습니다. 따라서 SATA 방식과 PCIe 방식은 속도 차이가 대략 5~6배 정도 납니다.

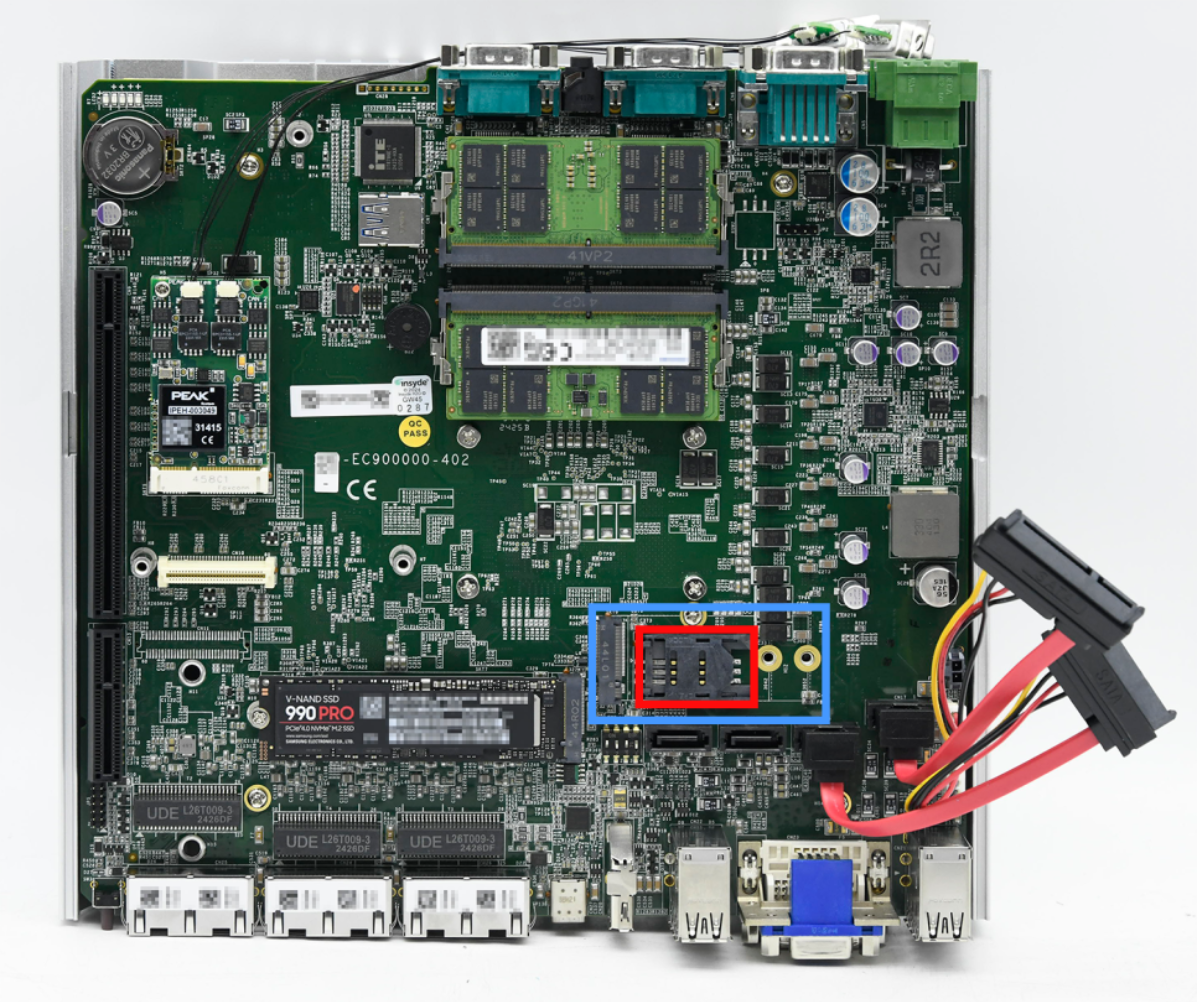

Nuvo-9160GC는 5G/4G SIM 슬롯(빨간색으로 표시)이 있는 M.2 2242/ 3042/ 3052 슬롯(파란색으로 표시)이 있습니다. M.2 2242/ 3042 모듈의 경우 마더보드에 화살표 위치로 고정하거나 M.2 3052 모듈의 경우 고정할 수 있는 구리 스탠드오프가 제공됩니다. 5G 또는 4G M.2 모듈과 SIM 카드를 설치하면 공급업체의 네트워크를 통해 인터넷에 액세스할 수 있습니다.

​





Nuvo-9160GC는 미니 PCIe 사양 개정판 1.2를 준수하는 미니 PCIe 소켓(파란색으로 표시)을 제공합니다. 이 미니 PCIe 소켓은 SIM 카드를 지원하도록 설계되었습니다. SIM 카드를 설치하면 시스템이 네트워크 제공업체의 4G/3G 네트워크를 통해 인터넷에 액세스할 수 있습니다.

이번에는 고객사의 요청에 따라 PEAK PCAN-miniPCIe 2Ch 1개가 장착되었습니다.

​

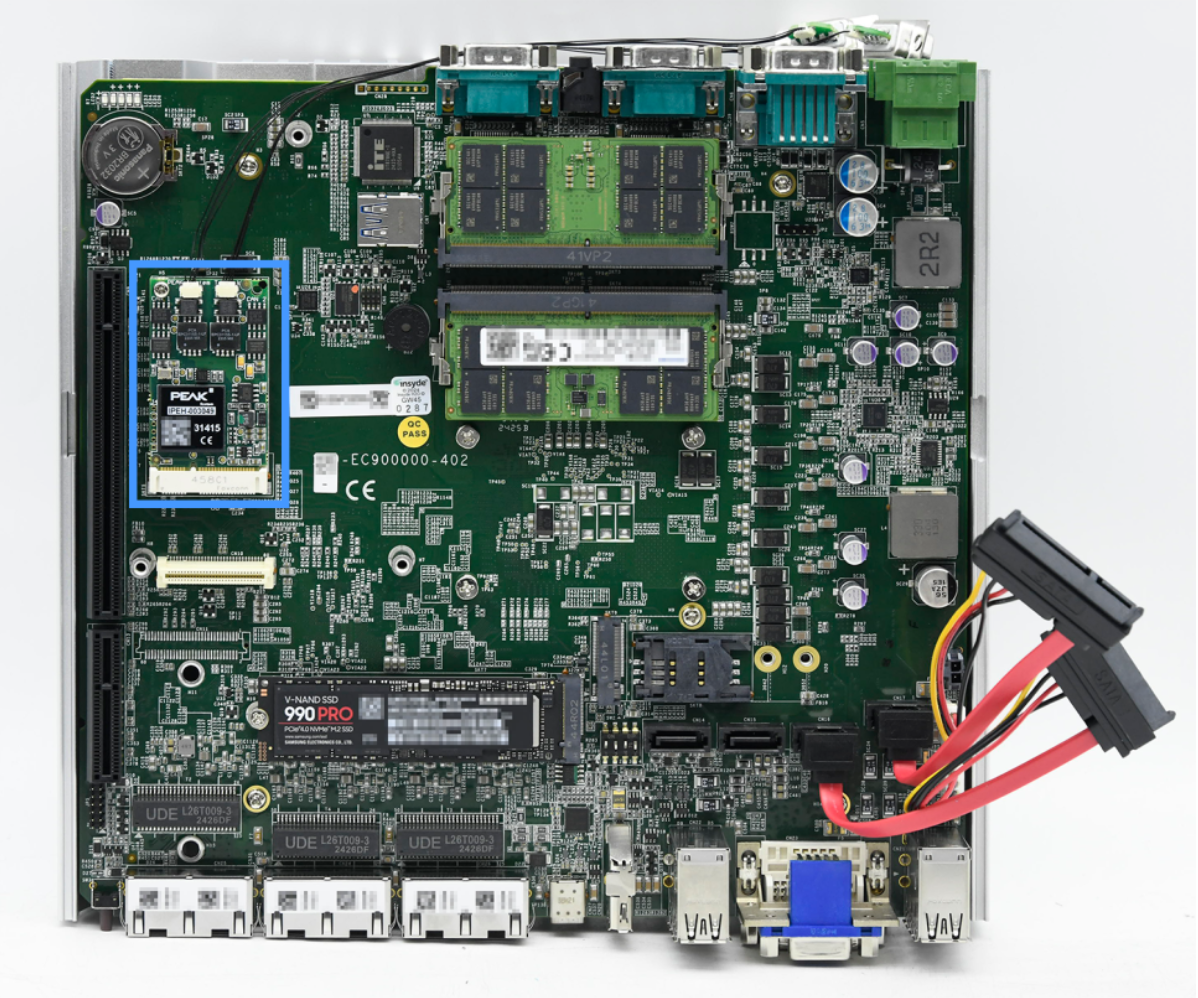

PEAK PCAN-miniPCIe 2Ch가 장착된 모습입니다.

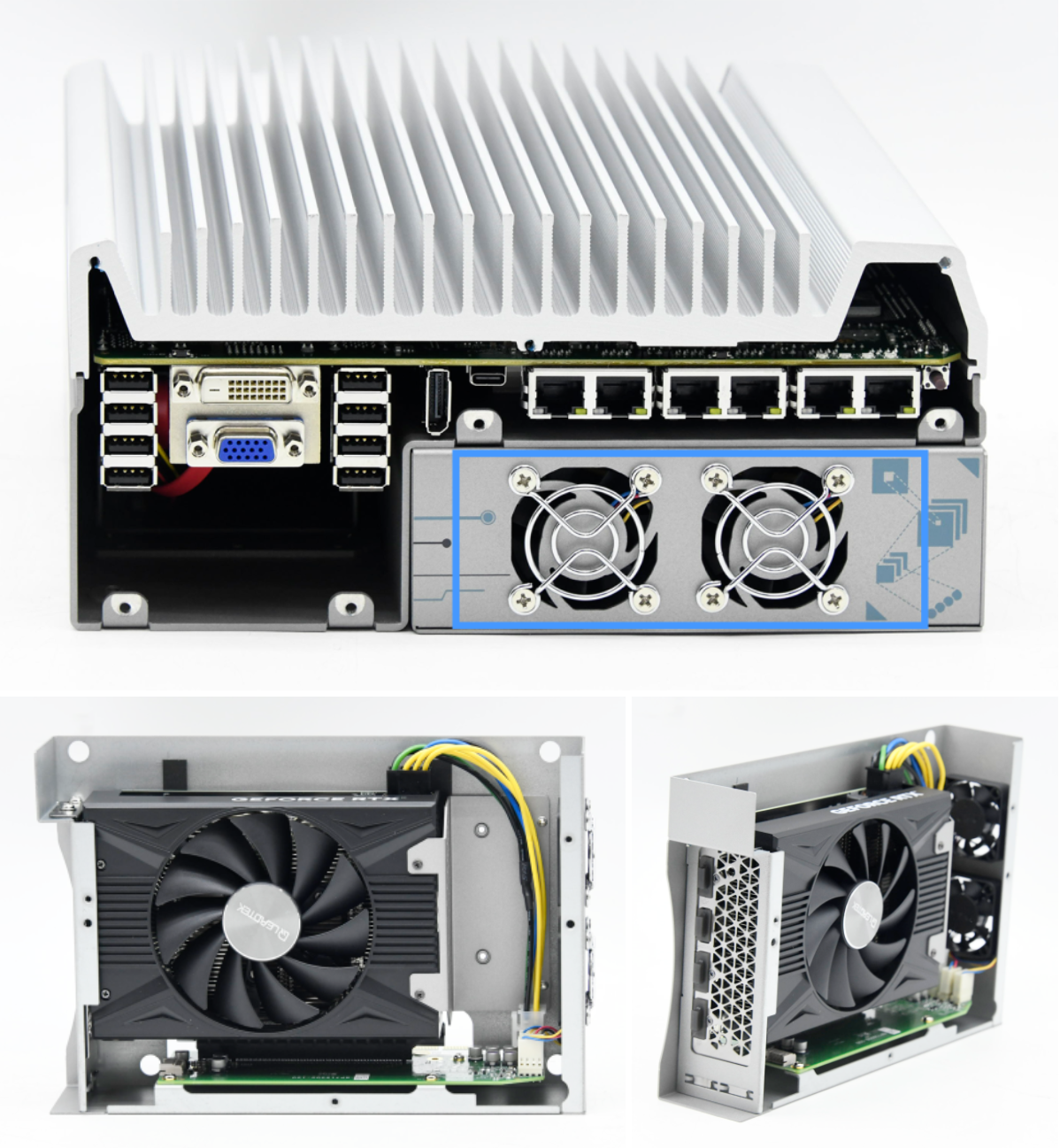

Nuvo-9160GC의 외관에는 특허 받은 슬롯형 카세트가 있어, CPU와 GPU(그래픽 카드) 간의 열 간섭을 효과적으로 차단합니다. 이 카세트 모듈(파란색으로 표시)은 열을 구획하여 시스템과 그래픽 카드의 온도를 효율적으로 관리합니다. 또한 밀폐된 기계식 설계를 통해 찬 공기가 유입되고, 시스템 팬으로 뜨거운 공기가 배출되는 풍동 효과를 제공하여 시스템의 안정성을 높입니다. 카세트에는 PCIe x16 슬롯이 1개 있으며, 일반 카드 외에도 최대 RTX 4060 장착이 가능합니다. 이번 고객사의 요청에 따라 RTX 4060이 장착되었습니다.







Nuvo-9160GC에 RTX 4060이 장착된 모습입니다.

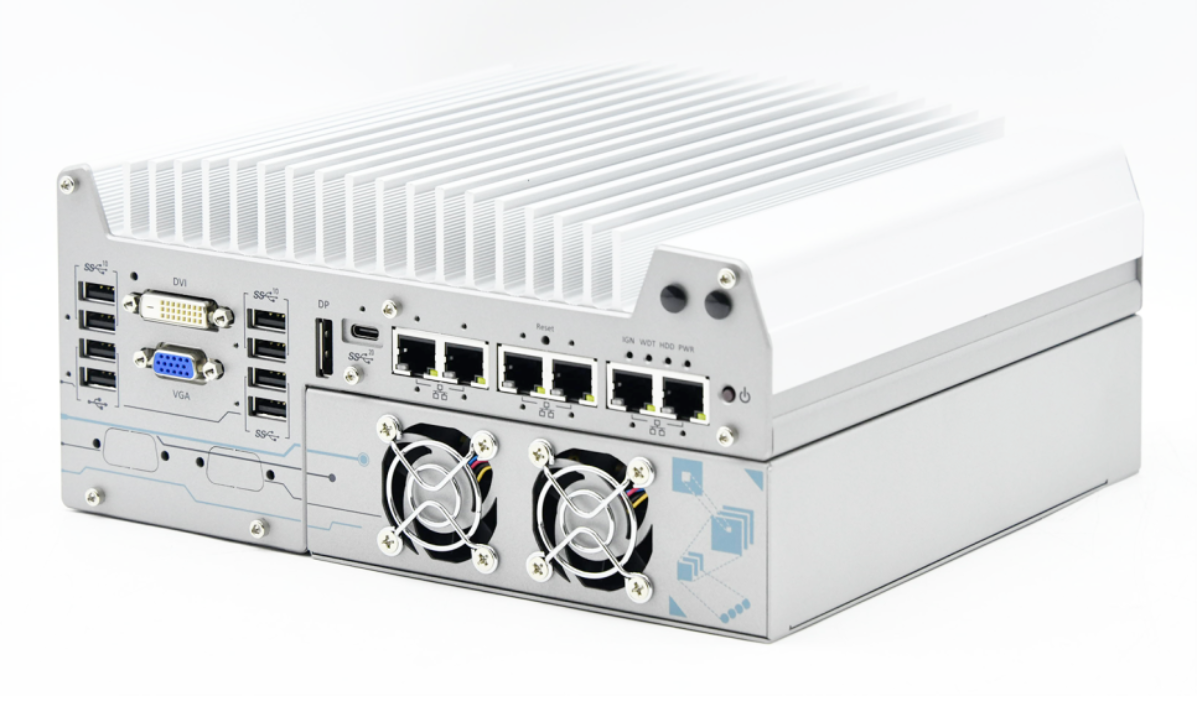

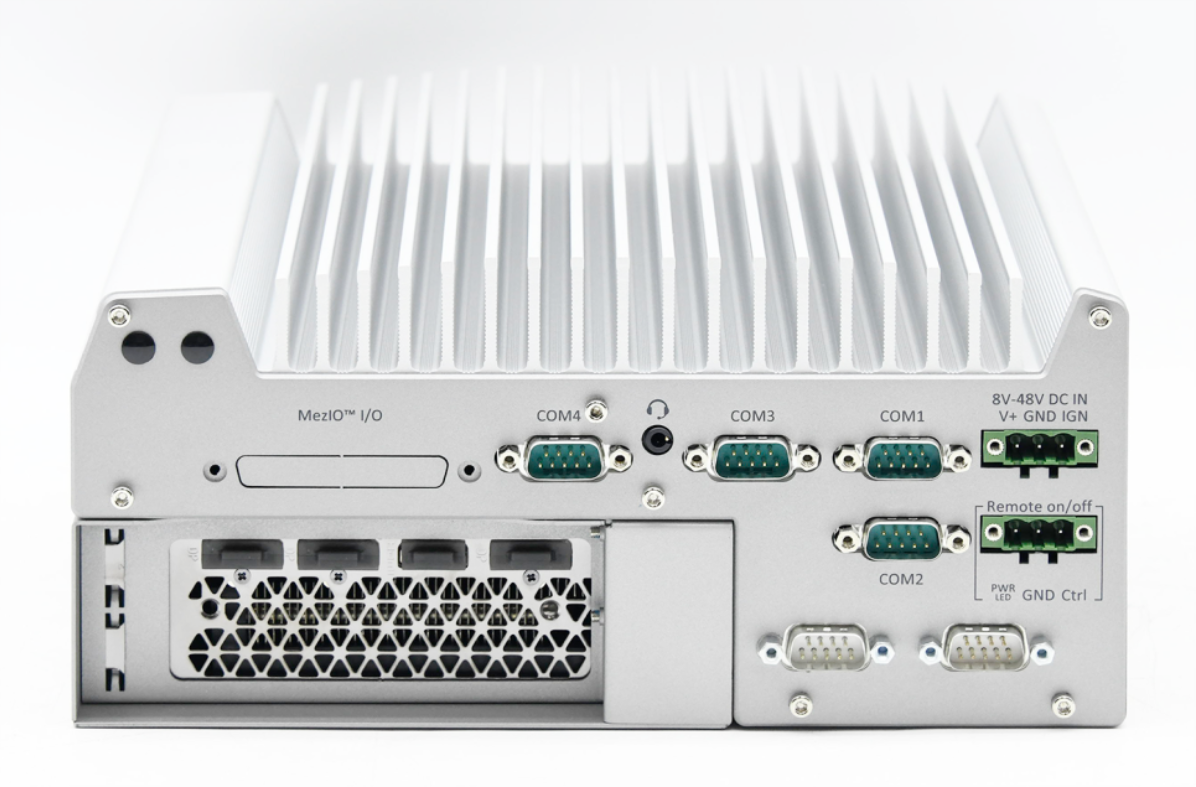

Nuvo-9160GC 제작이 완료 되었습니다!
