안녕하세요!

Digital 시대를 만들어가는 Embedded System 산업용컴퓨터Display Solution 전문기업 비맥스테크놀로지입니다!



Nuvo-10208GC-10GIntel® 14/13/12세대 CPU 및 FP32에서 각각 최대 48 TFLOPS 또는 91 TFLOPS에 이르는 GPU 성능을 제공하는NVIDIA® RTX™ 4080 SUPER 또는 최신 RTX™A4000/6000 Ada GPU를 최대한 활용할 수 있습니다. 이에 자율 주행 및 AI-기반 공장 자동화에 적합합니다.

이번에 사용된 CPU는 모바일 CPU인 I7-12700E입니다.

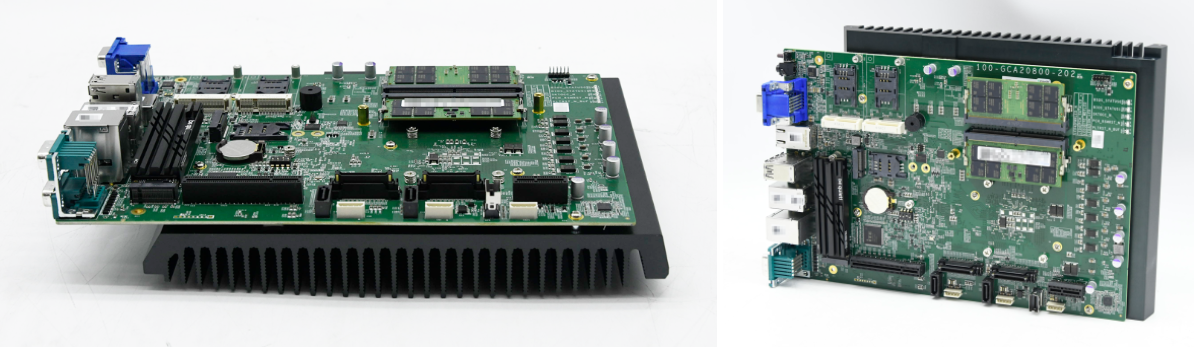

Nuvo-10208GC-10G는 팬리스 타입으로 히트싱크가 장착되며, 기본으로 CPU와 보드에 부착된 칩의 열전도 방지를 위해 서멀 패드 (방열 패드)가 부착되어 있습니다. 비맥스테크놀로지에서 취급하고 있는 팬리스PC의 특징으로 열이 발생하는 구성 요소 (CPU, PCH, GbE, Power Choke 등)를 히트싱크에 직접 닿을 수 있게하여 열 방출이 훨씬 효과적입니다.

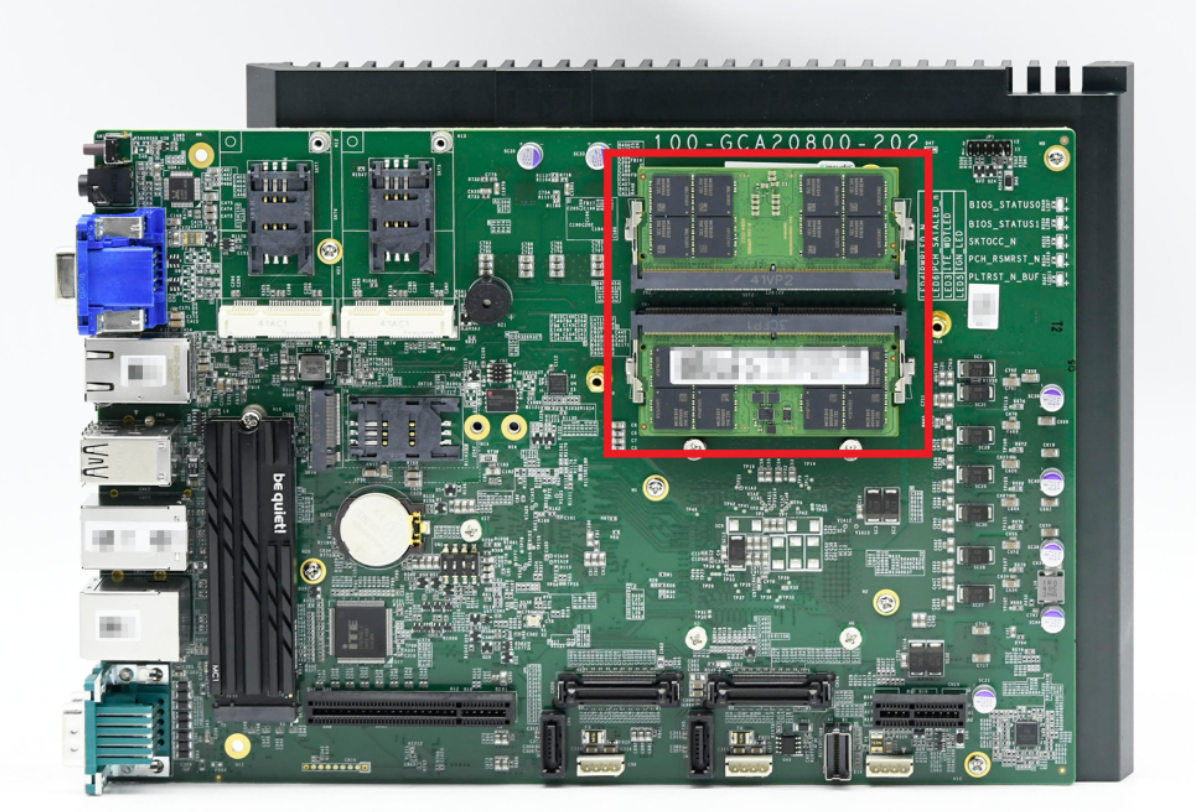

Nuvo-10208GC-10G최대 64GB의 DDR5 메모리 모듈을 설치할 수 있는 ECC/비ECC SODIMM 소켓 2개를 지원합니다. 각 슬롯은 최대 32GB 용량의 단일 모듈 DDR5 4800MHz SODIMM을 지원합니다.

이번에 장착된 메모리는 삼성전자의 DDR5 32GB 2개, 총 64GB입니다.

*DDR4와 DDR5 차이점

Intel의 엘더레이크는 DDR5를 지원합니다. DDR5는 기존 DDR4보다 더 빠른 속도와 더 큰 용량을 갖고있습니다.

DDR4를 장착할 수 있는 CPU는 3200MHz를 기본으로 지원하며, DDR4 제품에 따라 최대 4400MHz 속도를 갖고있습니다. DDR5는 기본 4800MHz부터 시작하며, 현재 시중에 출시된 DDR5 제품 중 가장 빠른 속도를 지닌 것은 5200MHz입니다.

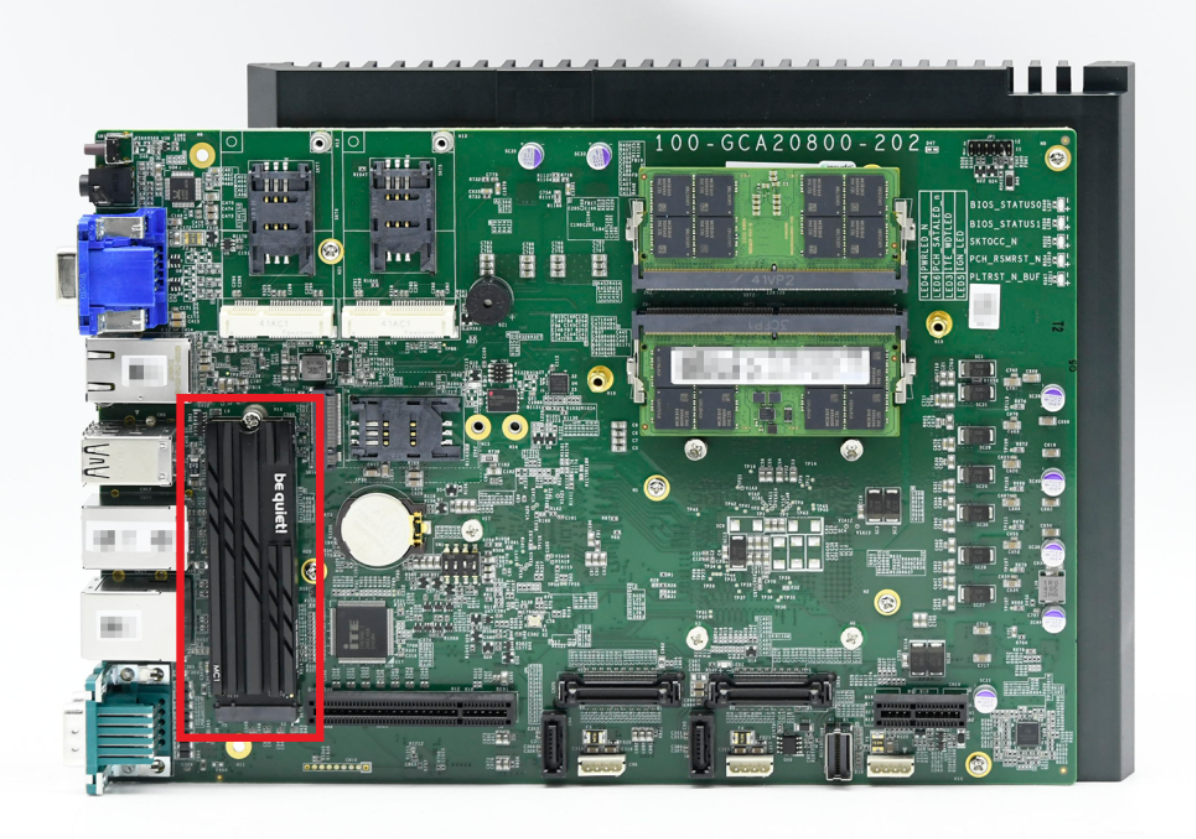

Nuvo-10208GC-10G에는 최고의 성능을 위해 NVMe SSD를 설치할 수 있는 Gen4x4 PCIe M.2 2280 슬롯이 있습니다. NVMe SSD는 보다 원활한 운영 체제 작동 및 응답을 위해 2.5인치 SSD에 비해 눈에 띄는 성능 이점을 제공합니다. 이번에 장착된 NVMe SSD는 삼성전자의 4TB입니다. 효과적인 열방출을 위해 SSD히트싱크도 함께 부착하였습니다.

*M.2 NVMe란?

​먼저 M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.

다음으로 "NVM"은 비휘발성 메모리 (non-volatile memory)를 뜻하며, 보통 SSD 형태로 출시되는 플래시 메모리를 가리킵니다. 기존의 저장매체가 SATA/SAS 규격을 사용했으나 NVMe는 PCI를 통해 CPU에 바로 연결되는 구조를 취하고 있습니다. 따라서 SATA 방식과 PCIe 방식은 속도 차이가 대략 5~6배 정도 납니다.

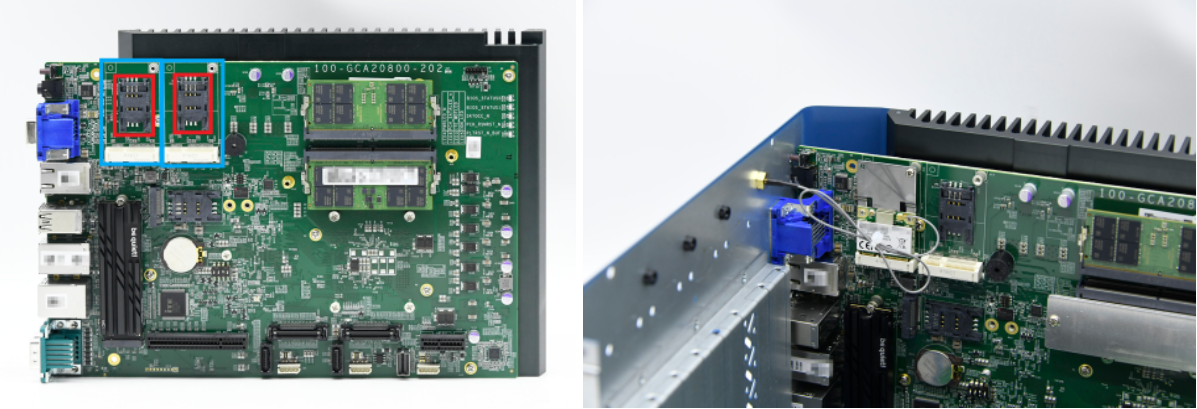

Nuvo-10208GC-10Gmini-PCIe 사양 rev. 1.2를 준수하는 두 개의 mini-PCIe 소켓(파란색으로 표시)을 제공합니다. mini-PCIe 소켓은 SIM 카드(빨간색으로 표시)를 지원하도록 설계되었습니다. SIM 카드를 설치하면 시스템은 네트워크 공급업체의 4G/3G 네트워크를 통해 인터넷에 액세스할 수 있습니다. 이번엔 고객사의 요청으로 WIFI+Bluetooth 모듈이 장착되었습니다

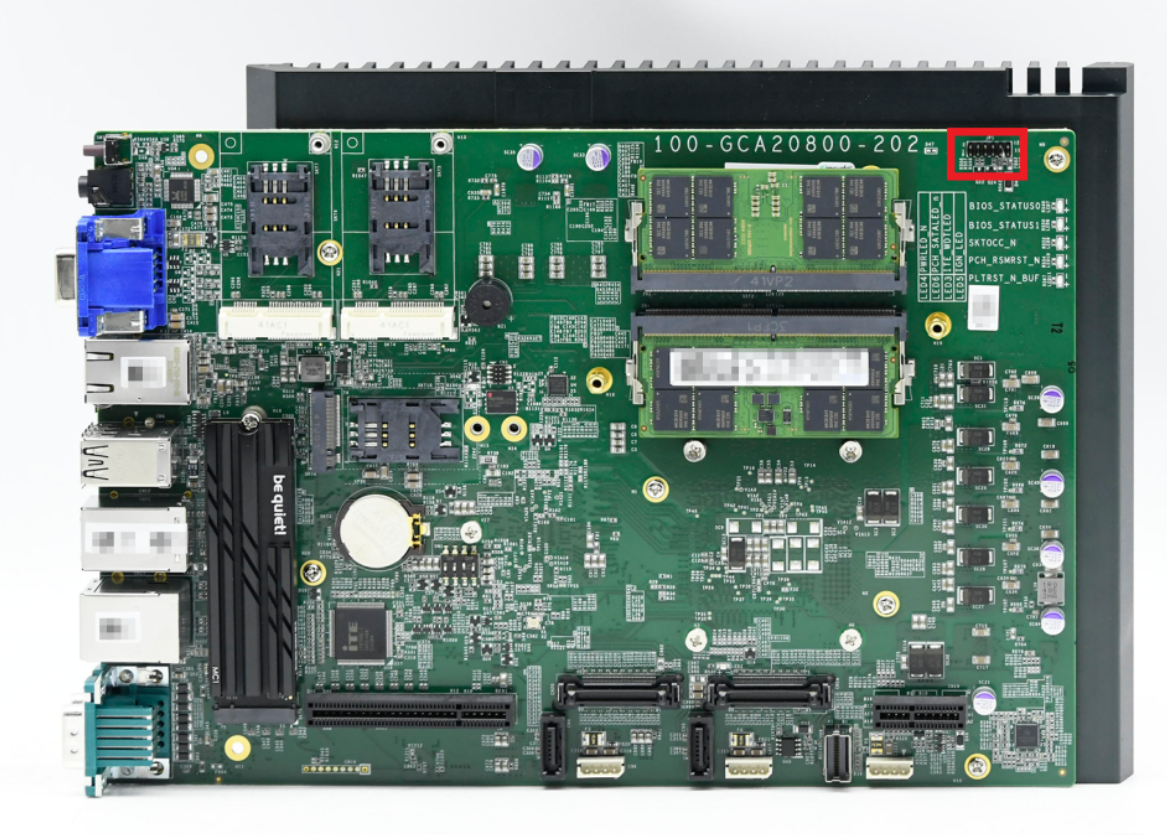

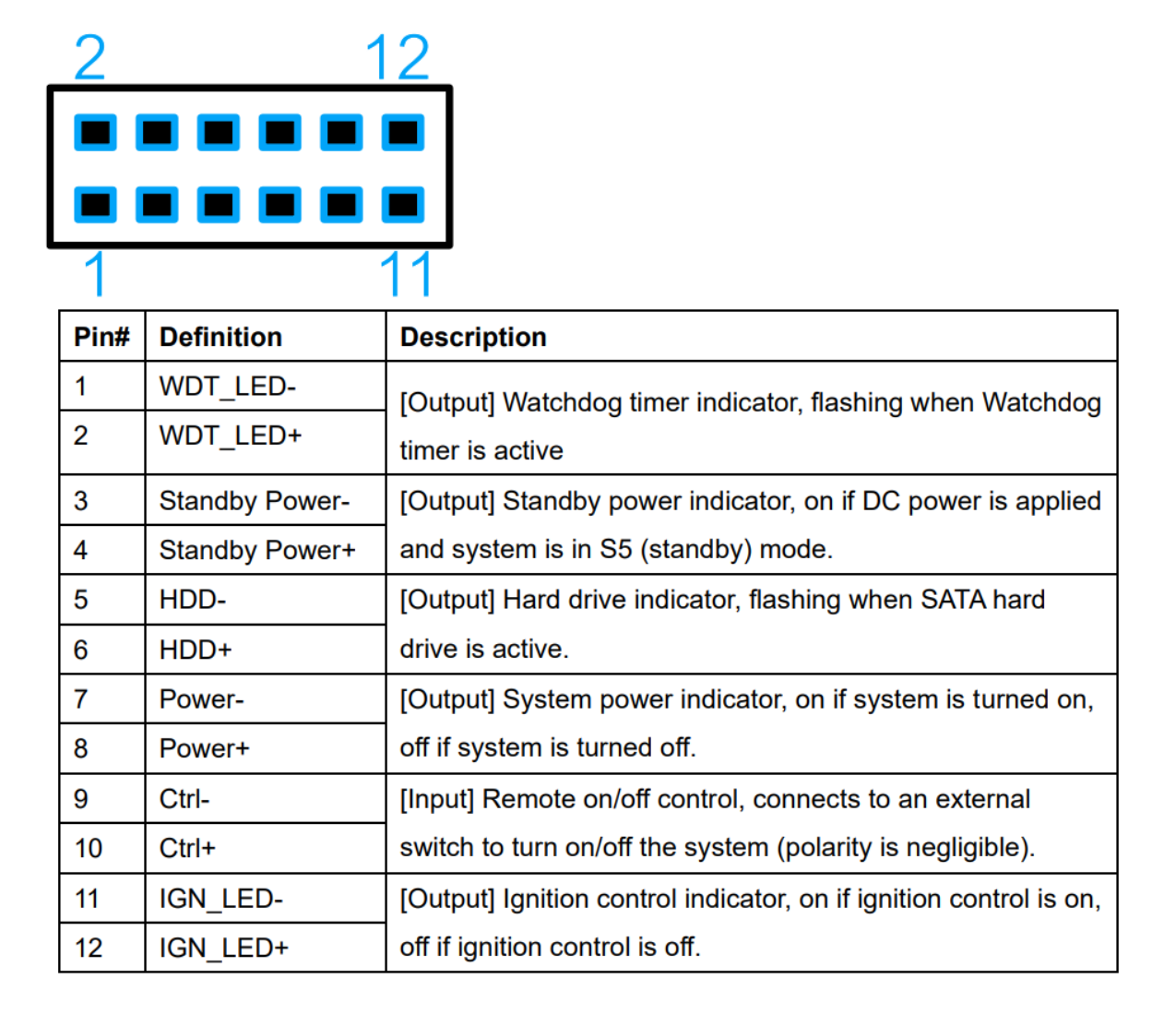

Nuvo-10208GC-10G는 ON/OFF 및 상태 LED를 외부로 빼내서 사용 가능하며 제어 및 핀에 대한 핀맵은 아래와 같습니다.

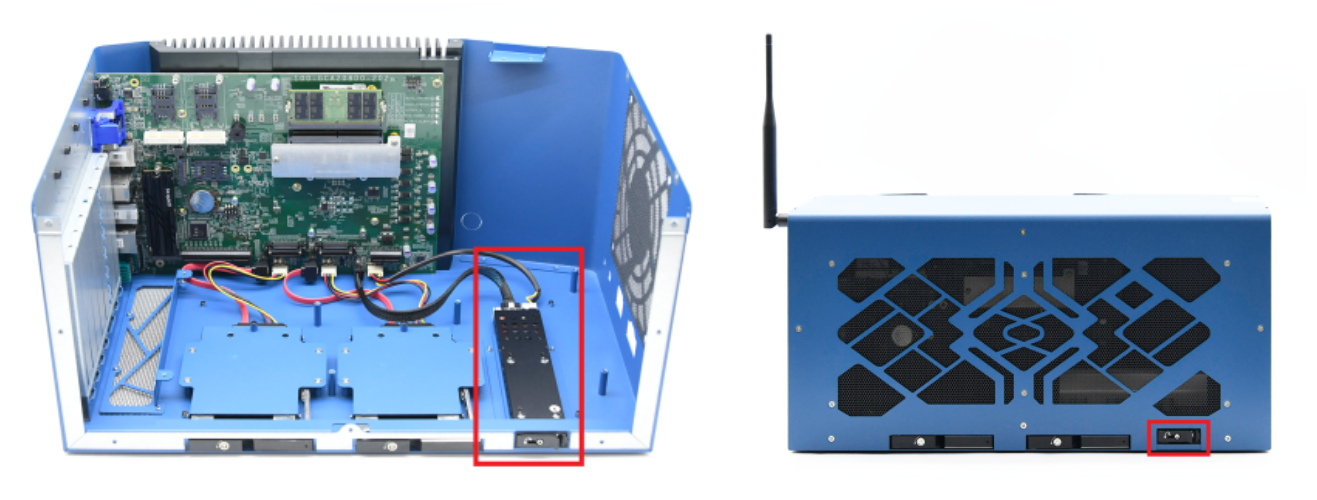

메인보드를 케이스에 장착한 모습과 케이스 하단의 모습입니다. 케이스의 하단에는 2.5" SSD 핫스왑 트레이가 2개 있어 탈부착이 용이하며, RAID 0/1을 지원합니다.






옵션으로 고속 이동식 데이터 스토리지를 위한 M.2 2280 NVMe 트레이 1개를 추가하실 수 있으며, 이번에 고객사의 요청으로 장착하였습니다.

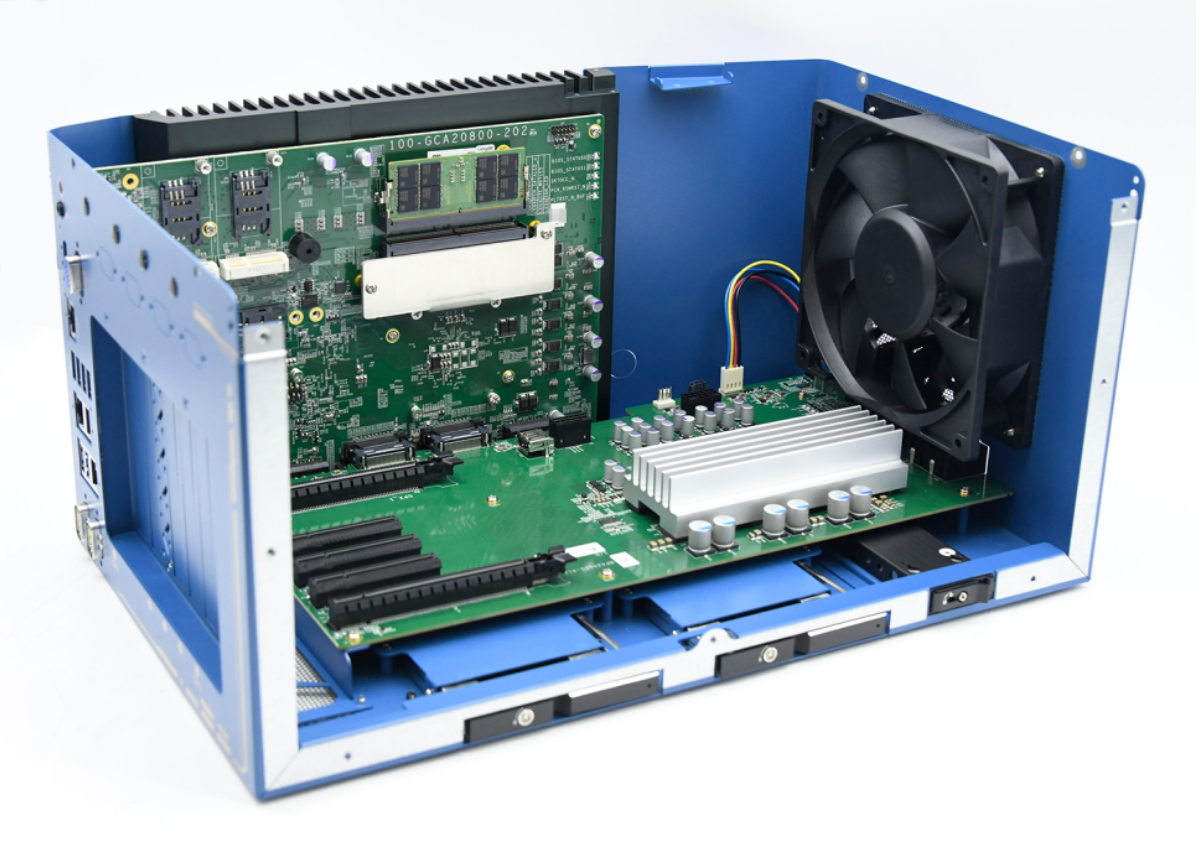

백플레인을 장착한 모습입니다.

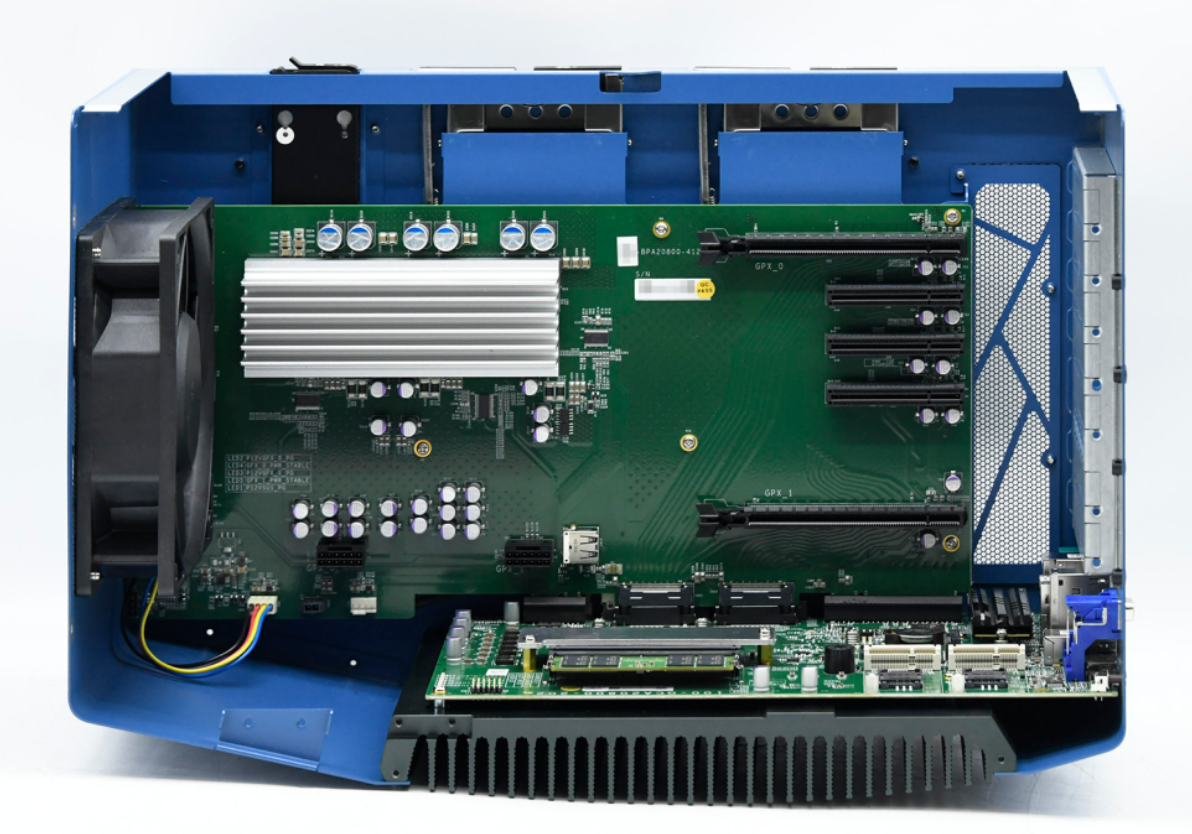

Nuvo-10208GC-10G2개의 PCIe x16 slot@Gen4, 8-lanes, 3개의 PCIe x8 slot@Gen3, 4-lanes이 있으며, 최대 RTX4080 SUPER 또는 RTX A6000 2개를 장착할 수 있으나 이번에는 장착되지 않았습니다

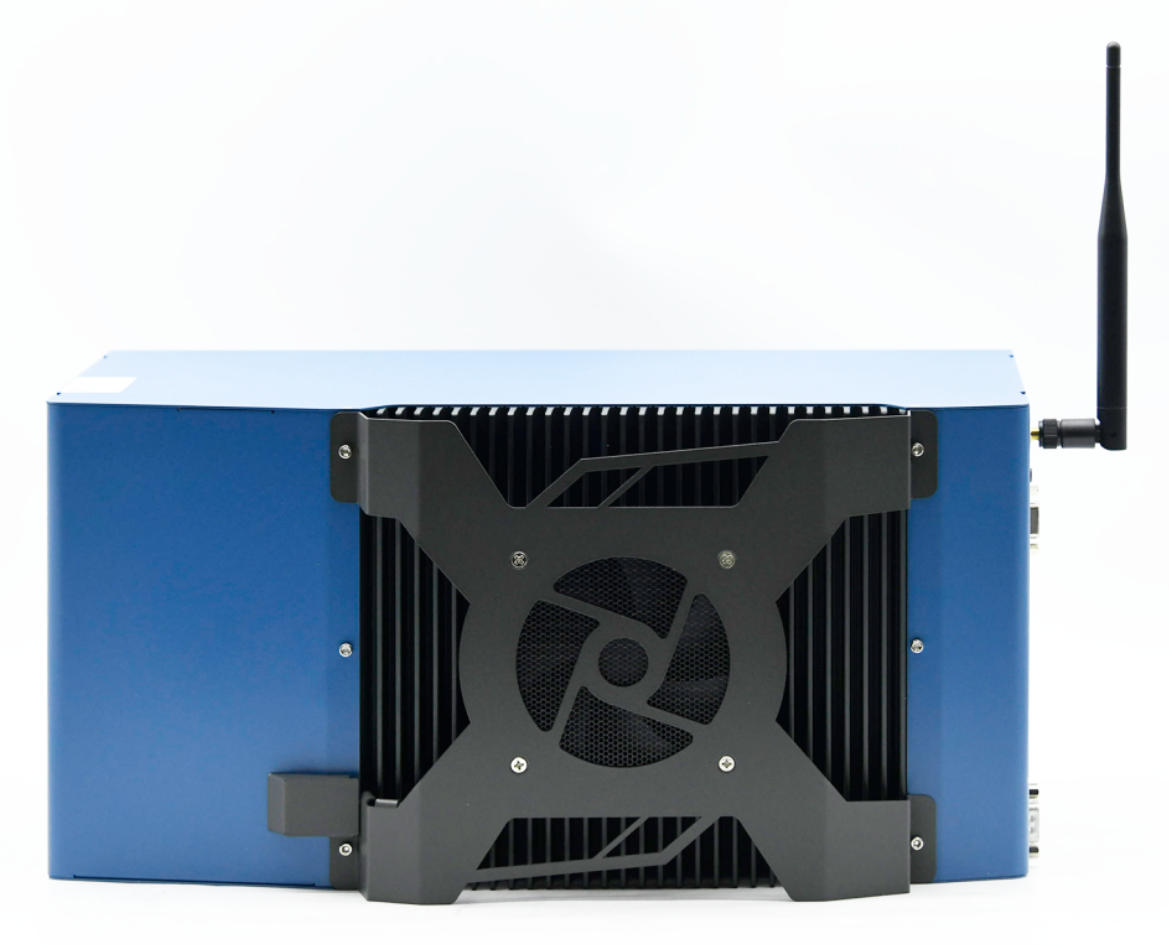

후면부엔 그래픽카드 장착 시 열 방출을 위한 팬이 기본 장착되어 있습니다.






만일 그래픽카드를 장착하게되면 GPU를 케이스에 고정하기 위해 특허 출원된 GPU 잠금 브래킷을 제공(빨간색으로 표시)합니다. 또한 특허 받은 댐핑 브라켓이 기본으로 포함되어 온로드 및 오프로드 차내 애플리케이션을 위한 신뢰성을 보장합니다.







Nuvo-10208GC-10G 시리즈용 FAN Kit을 옵션으로 장착하였습니다. 이는 보드에 장착되는 FAN Kit으로 옵션사항이며, 보드의 열 방출용으로 사용됩니다.

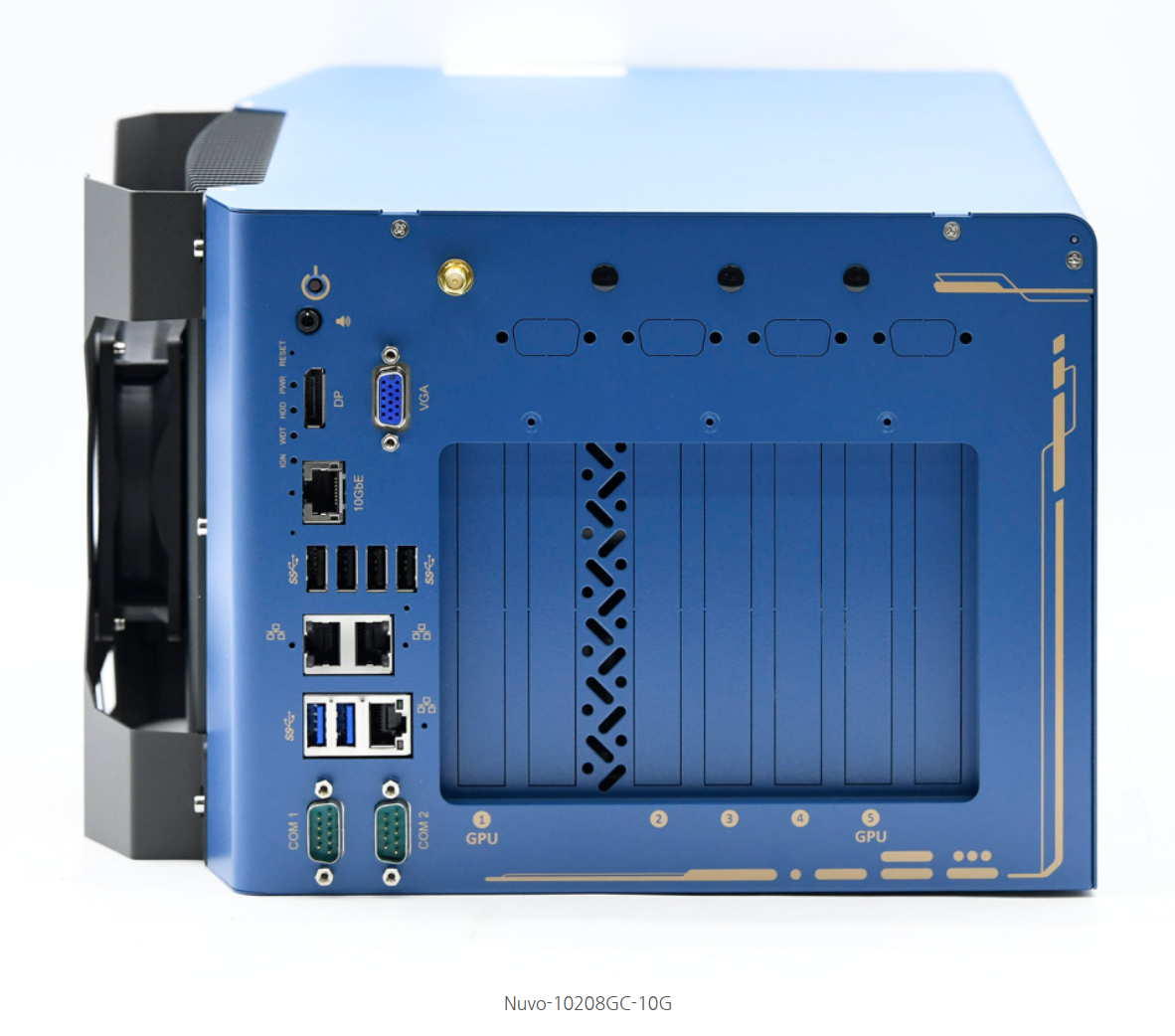

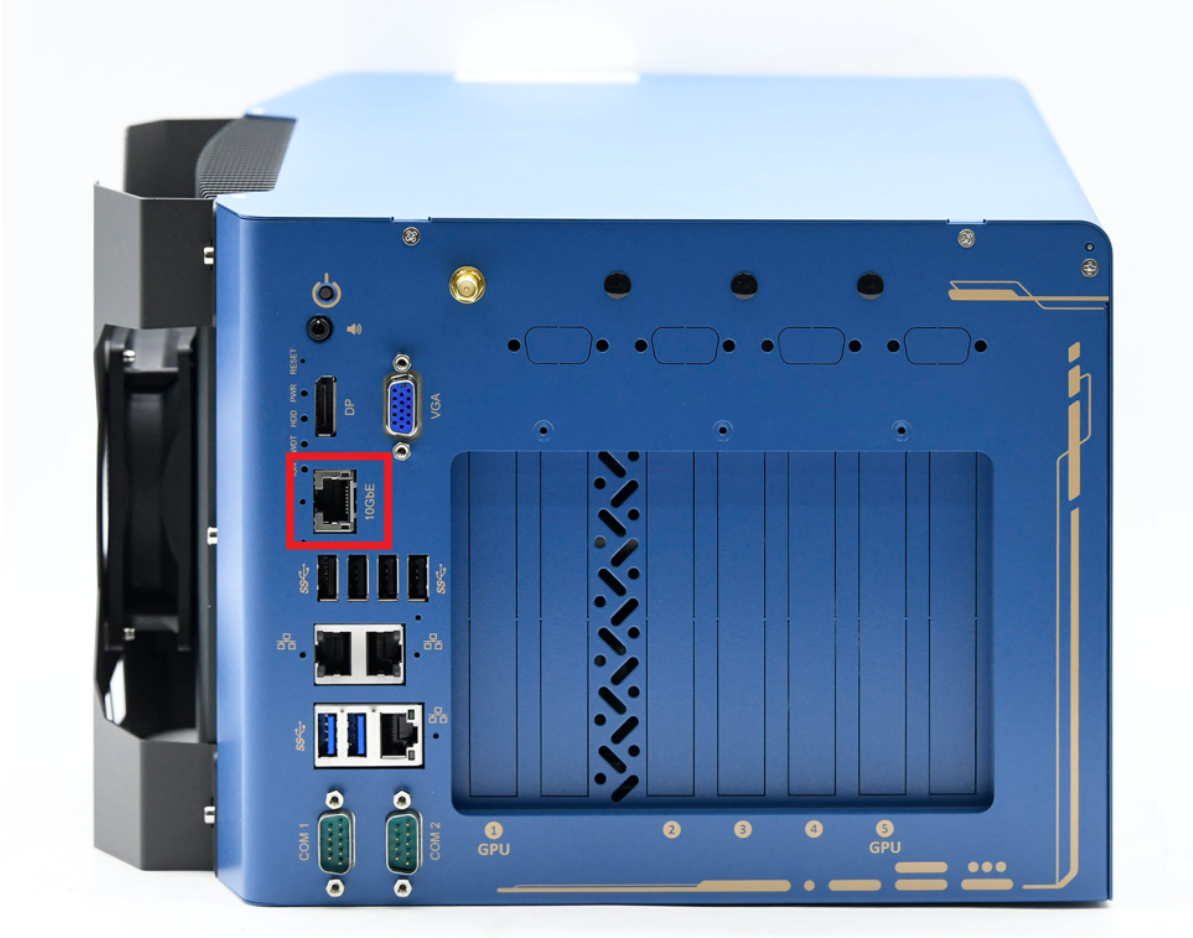

Nuvo-10208GC-10GNuvo-10208GC에 10G이더넷 포트옵션이 있는 제품으로 고대역폭 데이터 전송을 위한 10G 이더넷 포트 1개(빨간색으로 표시)가 추가되어 있습니다.

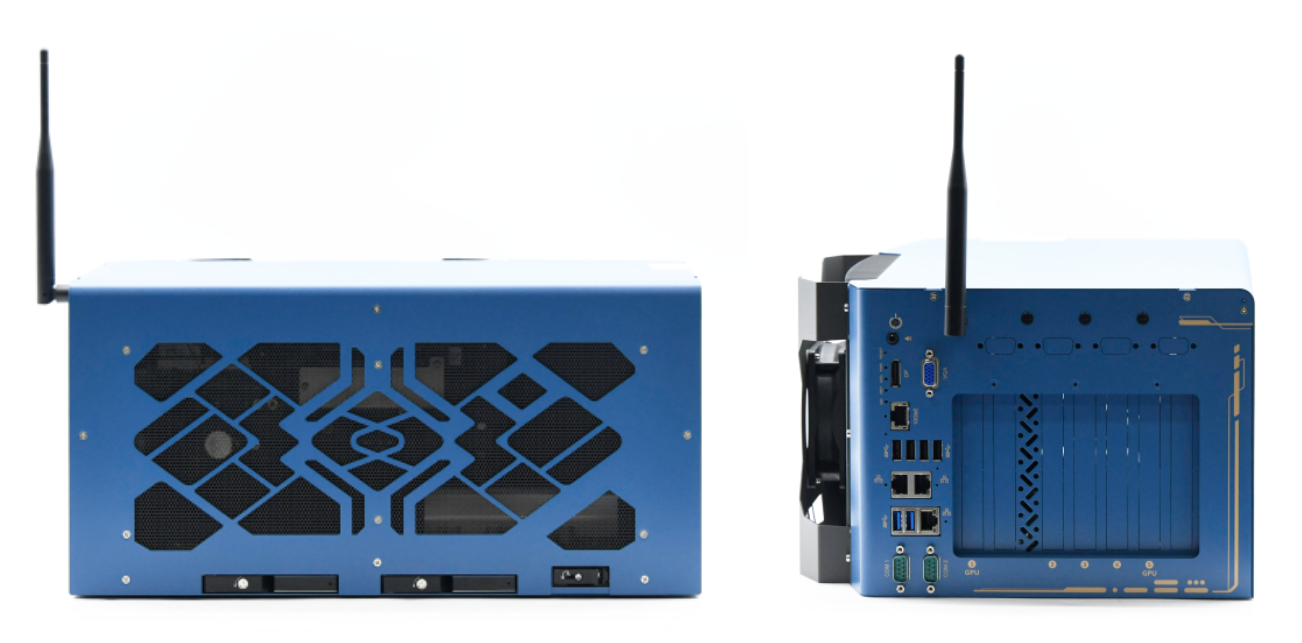

Nuvo-10208GC-10G의 제작이 완료 되었습니다!

모든 제품은 테스트를 거친 후 고객사에 납품됩니다.
