이번에 제작된 Nuvo-10108GC-BMI7 3대가 군사 장비 테스트에 사용되었습니다!

제작 후기 바로 소개해 드리도록 하겠습니다!



Nuvo-10108GC-BMI7 제작 후기

Nuvo-10108GC는 자율 주행 및 AI-기반 공장 자동화에 맞춰 최상의 CPU 및 GPU 성능을 보이는 러기다이즈드 엣지 AI 컴퓨터입니다. Intel® 14/13/12세대 CPU 및 FP32에서 각각 최대 48 TFLOPS 또는 91 TFLOPS에 이르는 GPU 성능을 제공하는NVIDIA® RTX™ 4070/4080 SUPER 또는 최신 RTX™ 6000 Ada GPU를 최대한 활용할 수 있습니다.

​

고객사에서 Nuvo-10108GC를 선택한 가장 큰 이유는 온도스팩입니다. 기본적으로 -25°C to 60°C까지 견디는 산업용컴퓨터​​로 MIL-STD-810H 인증을 보유하고 있어 진동과 충격에도 강합니다.

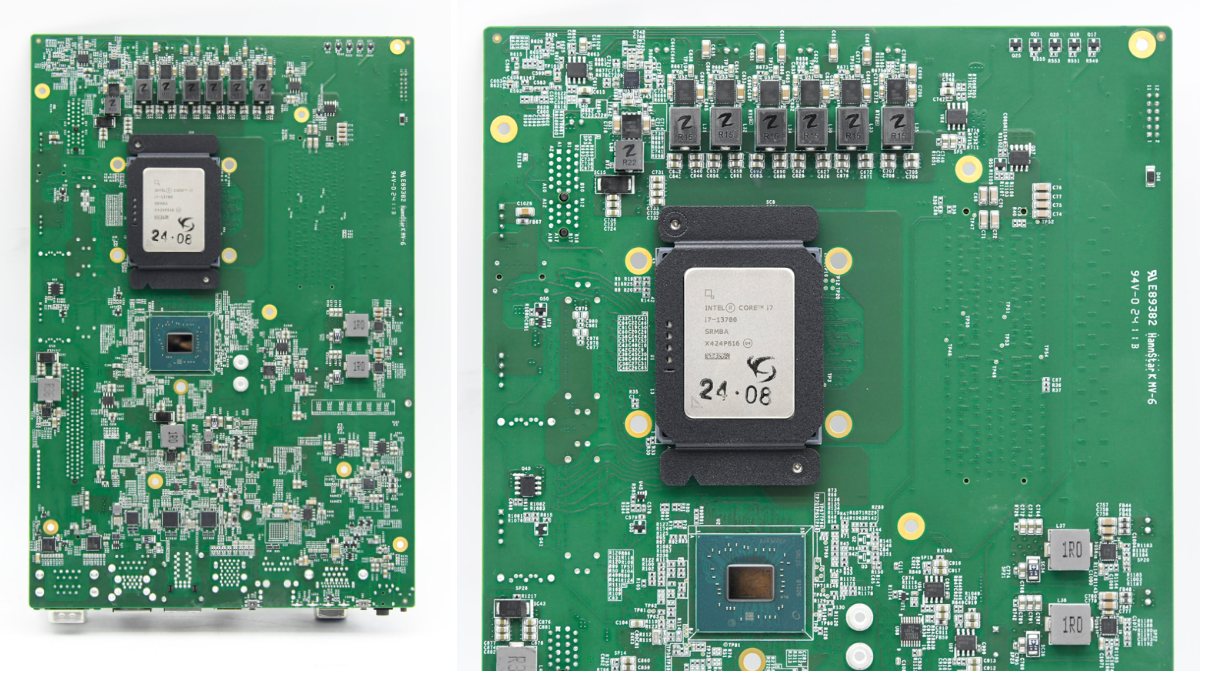

이번에 사용된 CPU는 Intel 13세대인 i7-13700입니다.







Nuvo-10108GC는 최대 64GB의 DDR5 메모리 모듈을 설치할 수 있는 SODIMM 소켓 2개를 지원합니다. 각 슬롯은 최대 32GB 용량의 단일 모듈 DDR5 4800MHz SODIMM을 지원합니다.

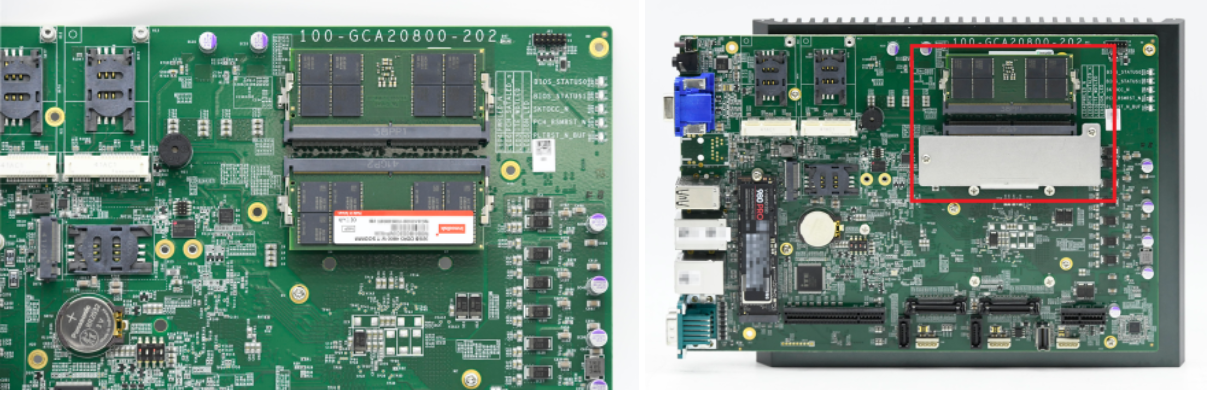

이번에 장착된 메모리는 -40°C to 80°C까지 견딜 수 있는 산업용 메모리 DDR5 32GB 2개, 총 64GB입니다. 또한 효과적인 열 방출을 위해 방열판도 장착​됩니다.

​

*DDR4와 DDR5 차이점

Intel의 엘더레이크는 DDR5를 지원합니다. DDR5는 기존 DDR4보다 더 빠른 속도와 더 큰 용량을 갖고있습니다.

DDR4를 장착할 수 있는 CPU는 3200MHz를 기본으로 지원하며, DDR4 제품에 따라 최대 4400MHz 속도를 갖고있습니다. DDR5는 기본 4800MHz부터 시작하며, 현재 시중에 출시된 DDR5 제품 중 가장 빠른 속도를 지닌 것은 5200MHz입니다.

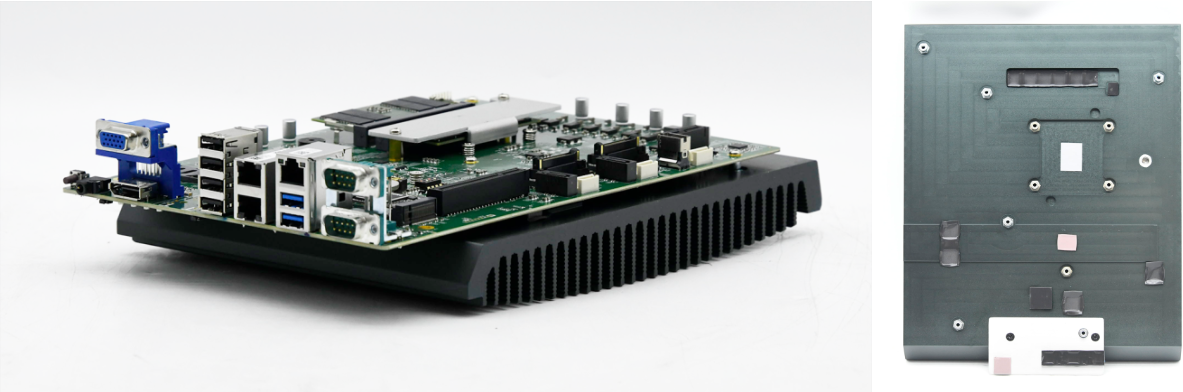

Nuvo-10108GC는 팬리스 타입으로 히트싱크가 장착되며, 기본으로 CPU와 보드에 부착된 칩의 열전도 방지를 위해 서멀 패드 (방열 패드)가 부착되어 있습니다. 비맥스테크놀로지​에서 취급하고 있는 팬리스PC의 특징으로 열이 발생하는 구성 요소 (CPU, PCH, GbE, Power Choke 등)를 히트싱크에 직접 닿을 수 있게하여 열 방출이 훨씬 효과적입니다.

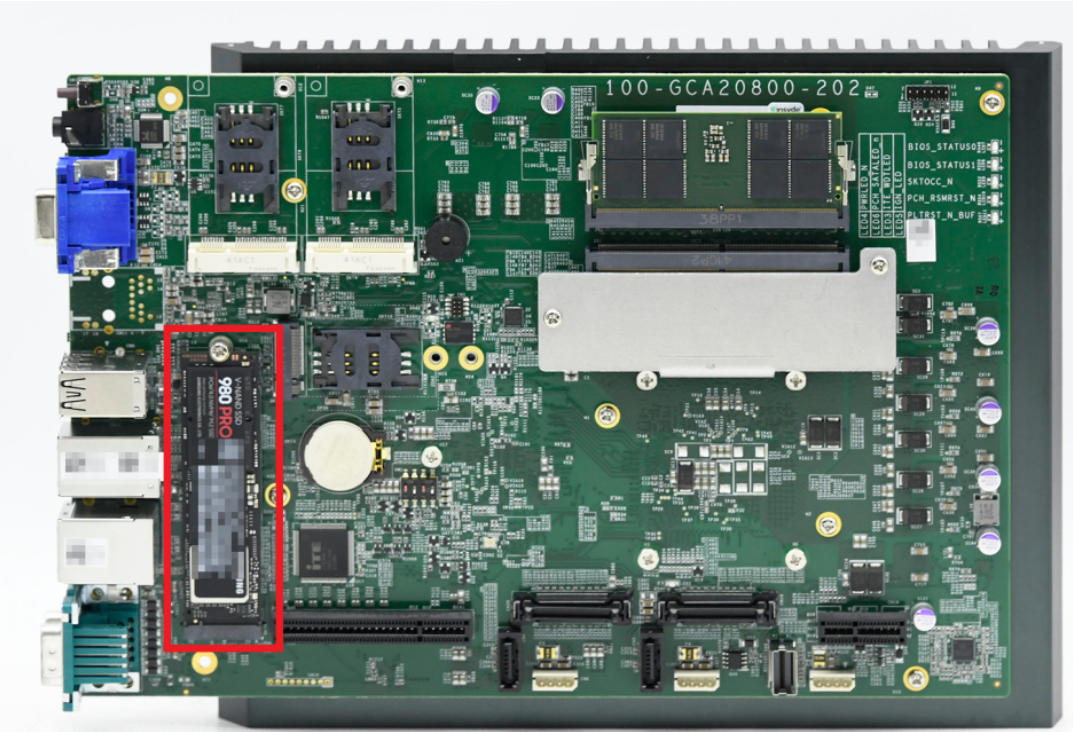

Nuvo-10108GC에는 최고의 성능을 위해 NVMe SSD를 설치할 수 있는 Gen4x4 PCIe M.2 2280 슬롯이 있습니다. NVMe SSD는 보다 원활한 운영 체제 작동 및 응답을 위해 2.5인치 SSD에 비해 눈에 띄는 성능 이점을 제공합니다. 이번에 장착된 NVMe SSD는 삼성전자의 1TB입니다.

​

*M.2 NVMe란?

​먼저 M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.

다음으로 "NVM"은 비휘발성 메모리 (non-volatile memory)를 뜻하며, 보통 SSD 형태로 출시되는 플래시 메모리를 가리킵니다. 기존의 저장매체가 SATA/SAS 규격을 사용했으나 NVMe는 PCI를 통해 CPU에 바로 연결되는 구조를 취하고 있습니다. 따라서 SATA 방식과 PCIe 방식은 속도 차이가 대략 5~6배 정도 납니다.

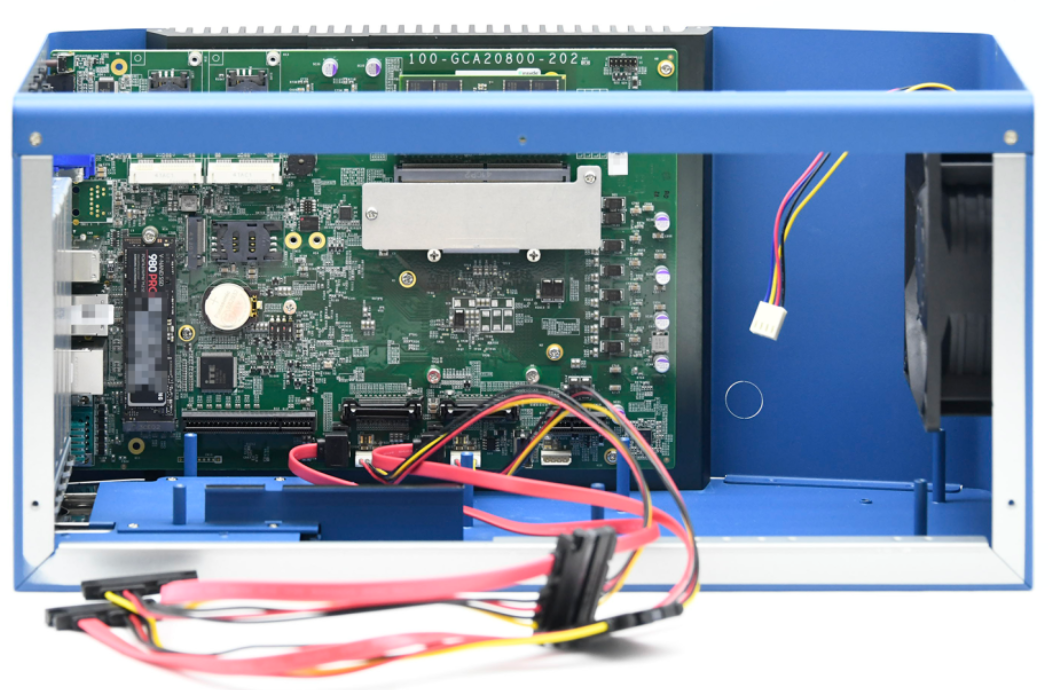

보드를 케이스에 장착한 모습입니다.

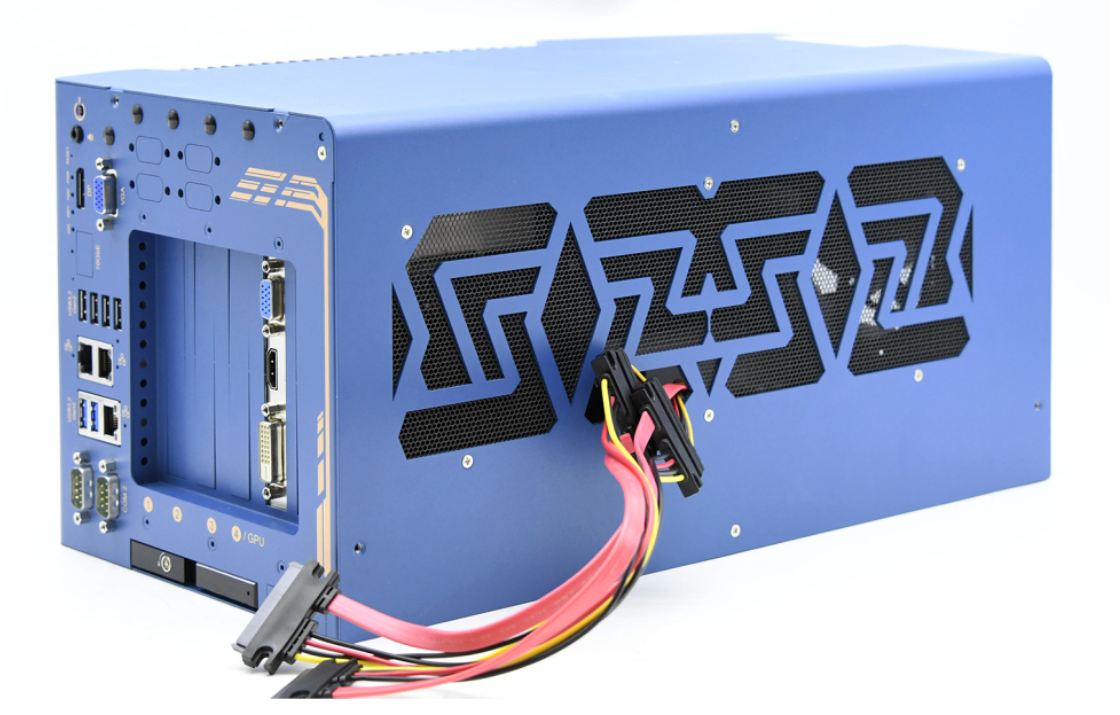

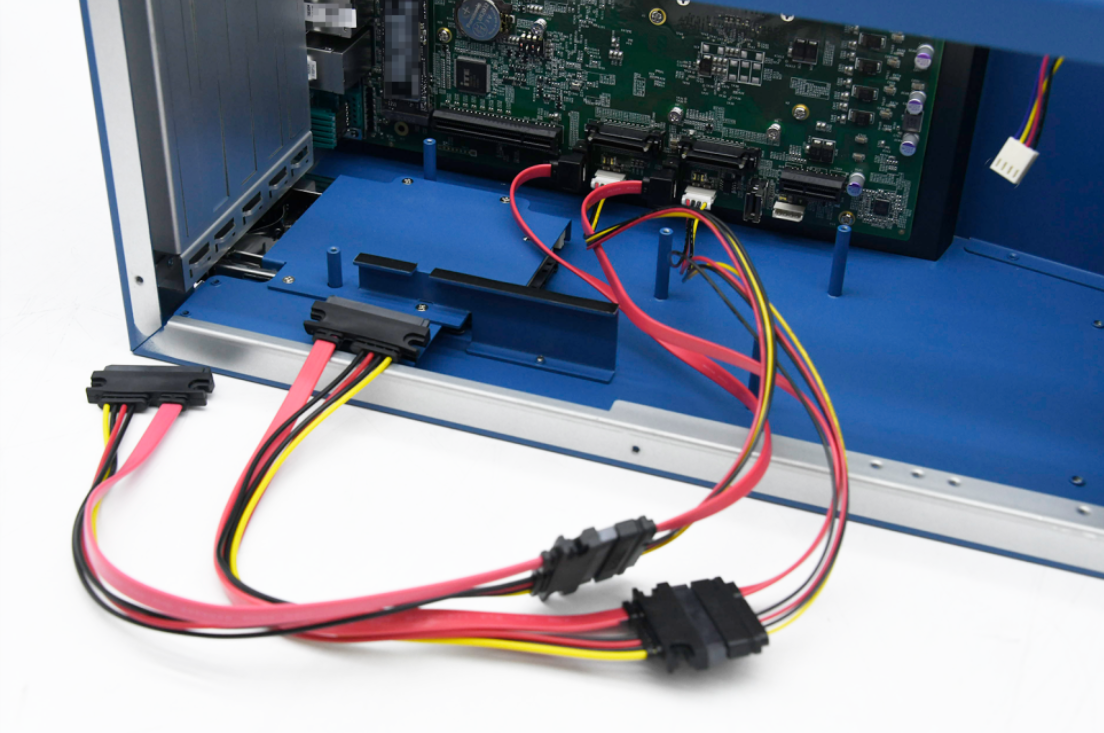

이번엔 OEM으로 외부에 케이스를 만들고 ODD, HDD를 밖으로 빼내어 사용 예정이라 SATA케이블을 연장하였습니다.

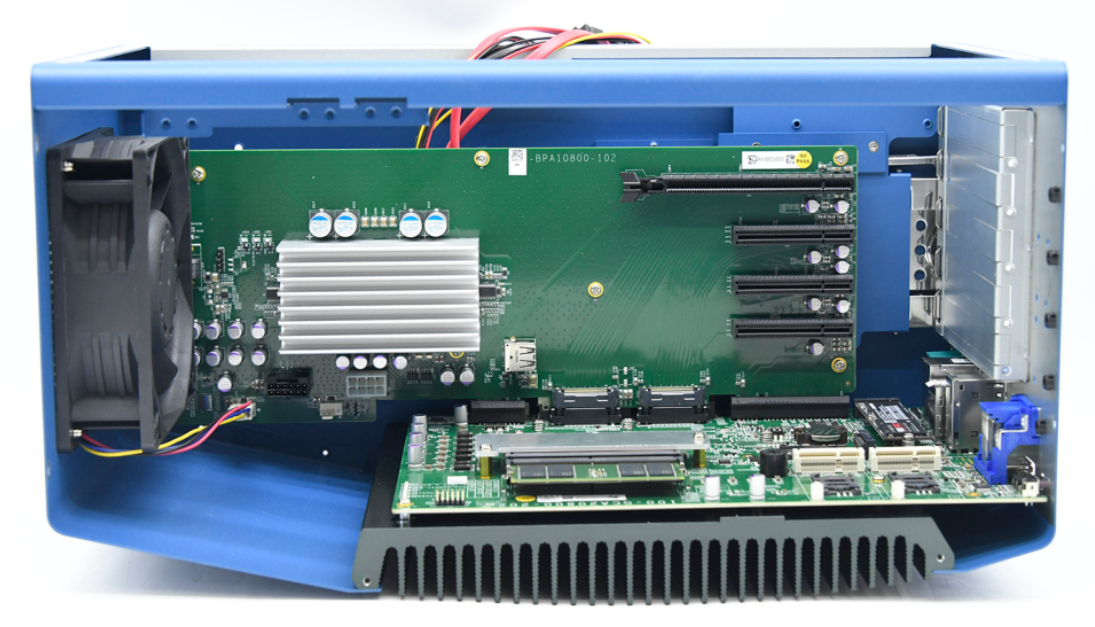

백플레인을 장착한 모습입니다.

Nuvo-10108GC는 1x PCIe x16 슬롯 @Gen4, 65mm 슬롯 폭의 16레인, 3x PCIe x8 슬롯 @Gen3, 4레인으로 구성되어 있습니다.

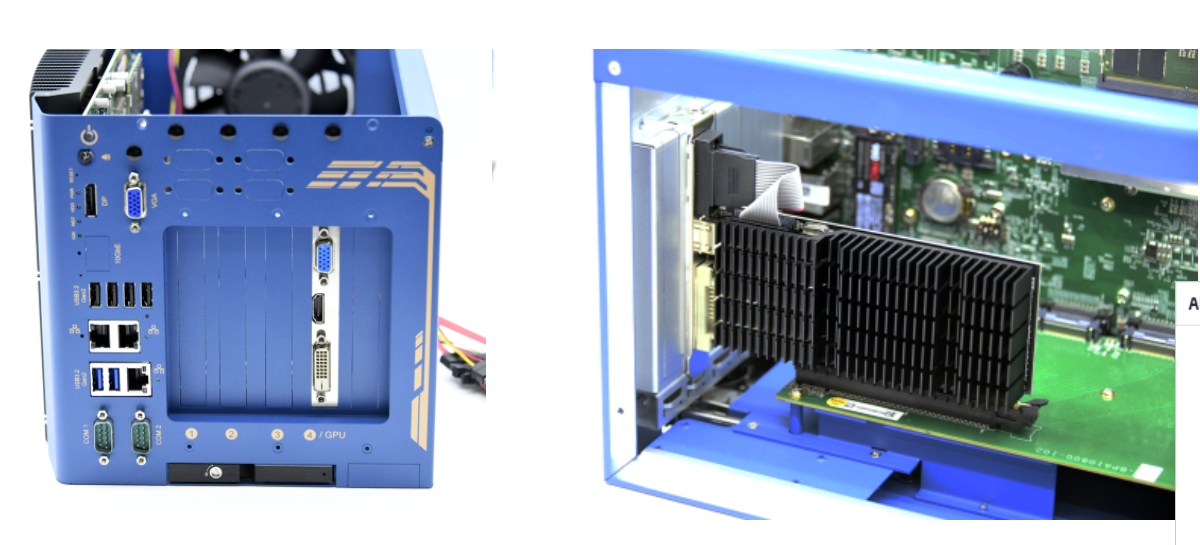

Nuvo-10108GC는 NVIDIA RTX 4070/4080 SUPER 또는 최신 RTX™ 6000 Ada GPU를 장착할 수 있지만 고객사의 요청으로 저사양의 GPU를 장착하였습니다.

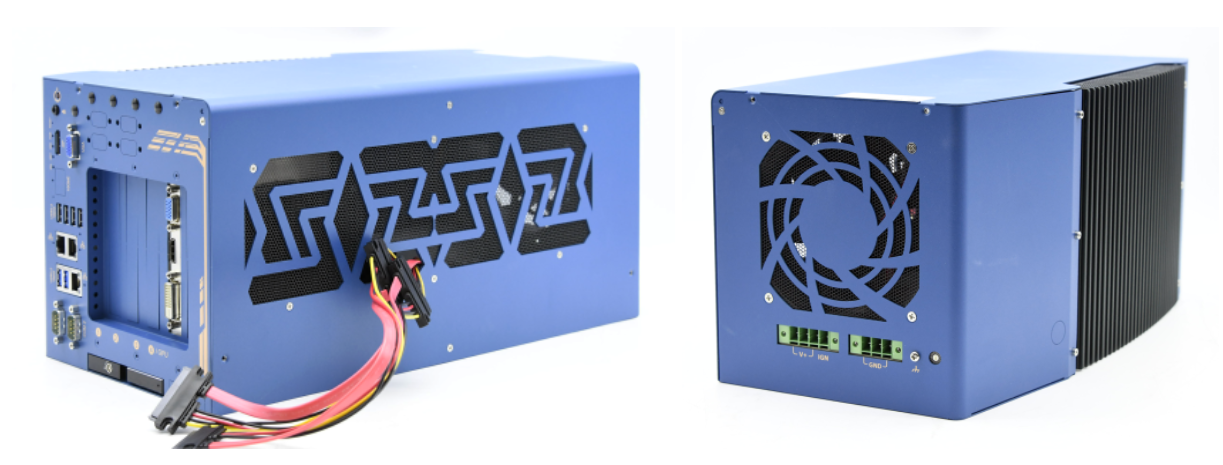

Nuvo-10108GC가 완성되었습니다!







Nuvo-10108GC-BMI7 외부 케이스 제작 후기



다음으로 Nuvo-10108GC 및 고객사 요청 제품을 장착하기 위해 케이스를 제작하였습니다.

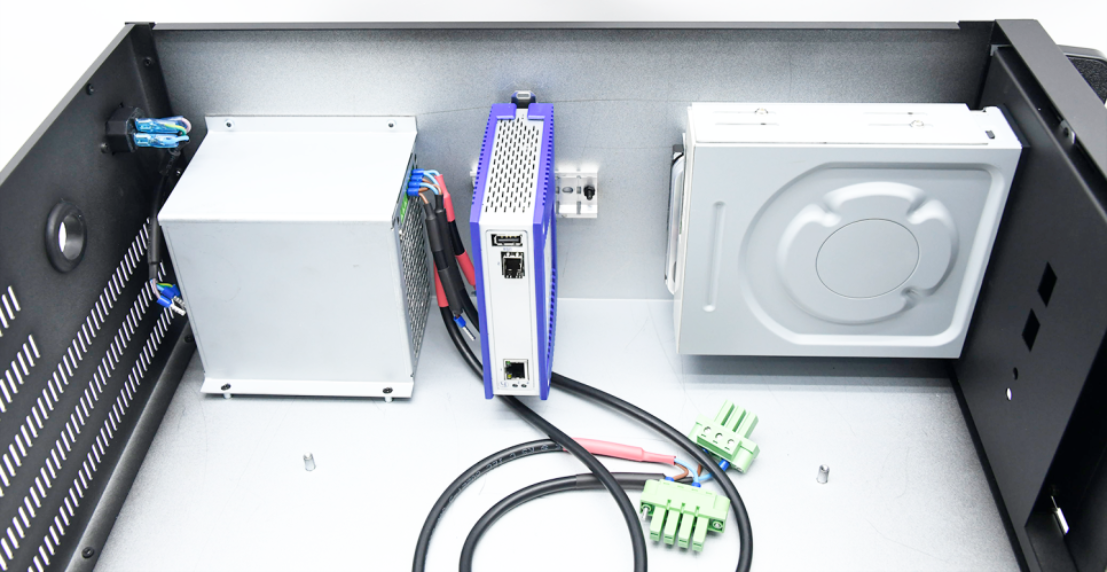

케이스의 측면에 좌측부터 480W 아답터, 사급 컨버터, ODD와 20TB HDD를 장착하였습니다.

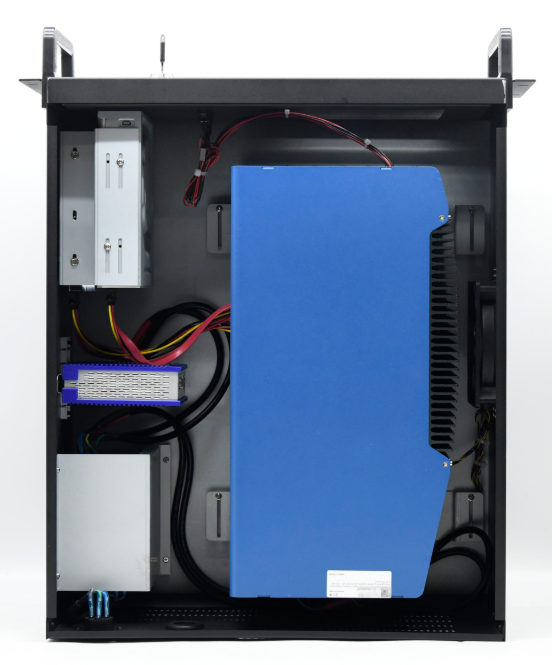

PC를 장착한 케이스 내부의 모습입니다.

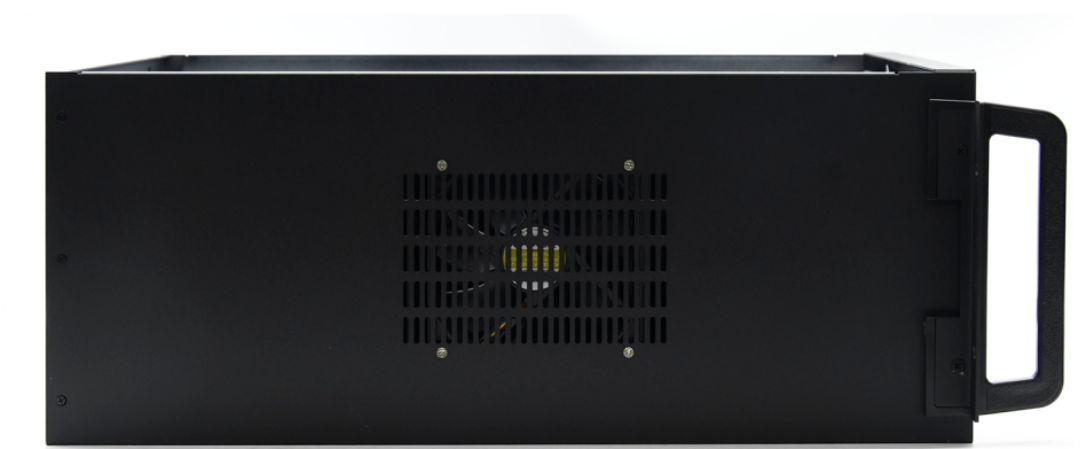

케이스의 측면 내부에는 팬을 장착하여 PC의 열을 쉽게 방출할 수 있도록 하였습니다.

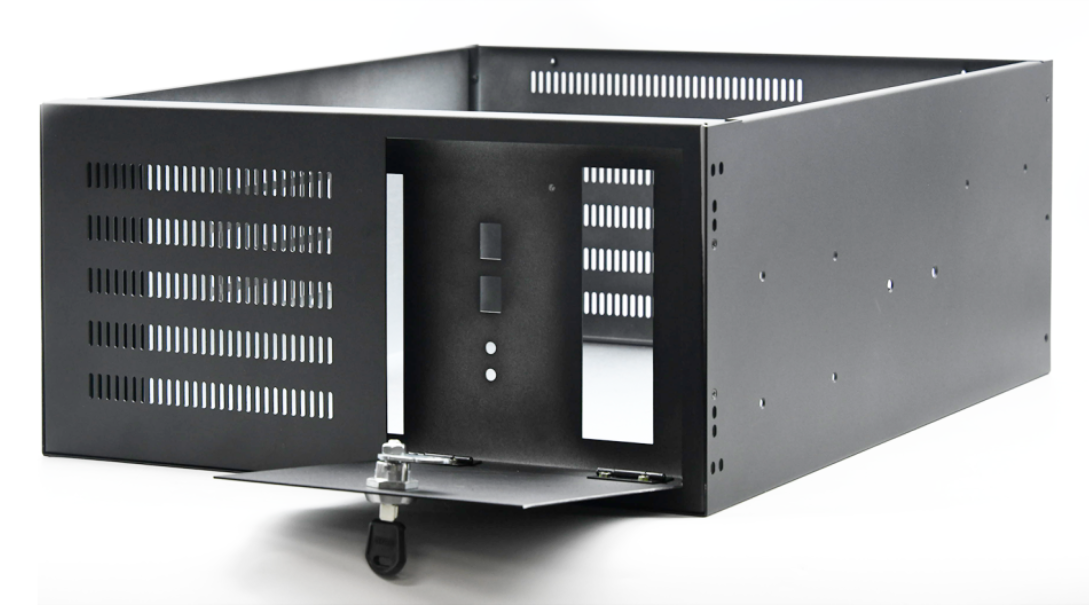

케이스 전면부에는 PC를 ON/OFF할 수 있는 스위치를 밖으로 빼내어 주었으며, 잠금 장치를 구성하였습니다.

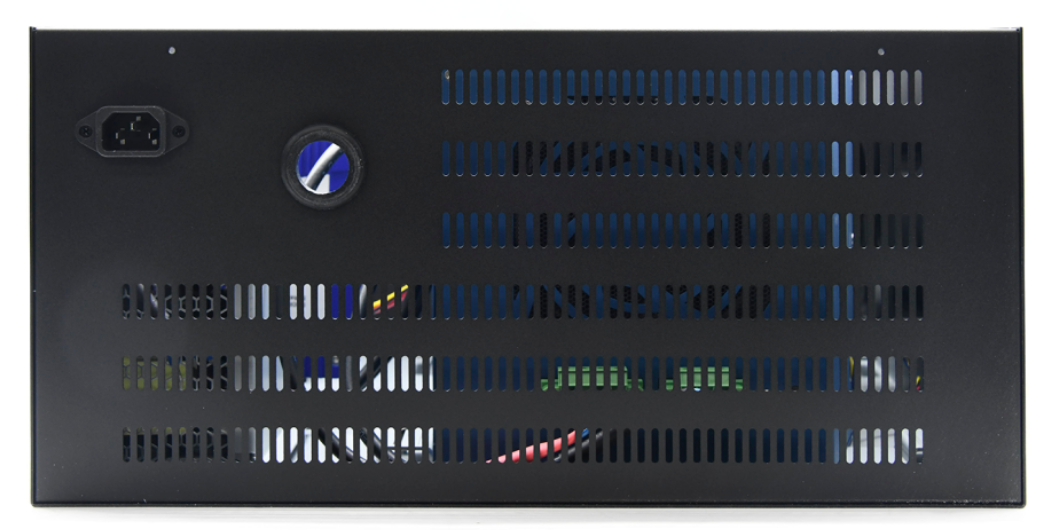

케이스의 후면엔 전원을 연결할 수 있도록 하였으며, 원형의 구멍으로 케이블을 밖으로 뺄 수 있도록 하였습니다.

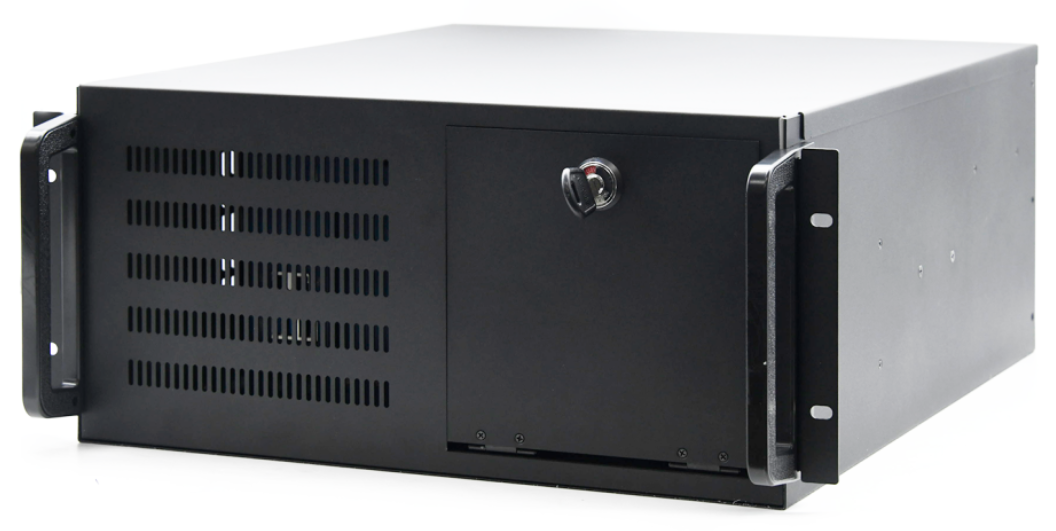

Nuvo-10108GC와 외부 OEM케이스가 완성되었습니다!
