Nuvo-8108GC는 산업용 설계와 인비어클 특성을 갖춘 러기드 엣지 AI 플랫폼입니다. Nuvo-8108GC는 Intel® Xeon® E 또는 9th/8th-Gen Core™ i CPU의 최대 8코어/16스레드와 이에 상응하는 최대128GB ECC or non-ECC DDR4 메모리를 지원하는 워크스테이션급의 Intel® C246 chipset 으로 구동됩니다.8~48V의 광범위한 DC 입력을 수용하고 250W GPU에 필요한 전력소모를 처리하기 위한 새로운 전원 공급 설계를 가지고 있습니다. 자율주행, 비전 인스펙션과 영상감시, 보안 등에 사용할 수 있습니다.

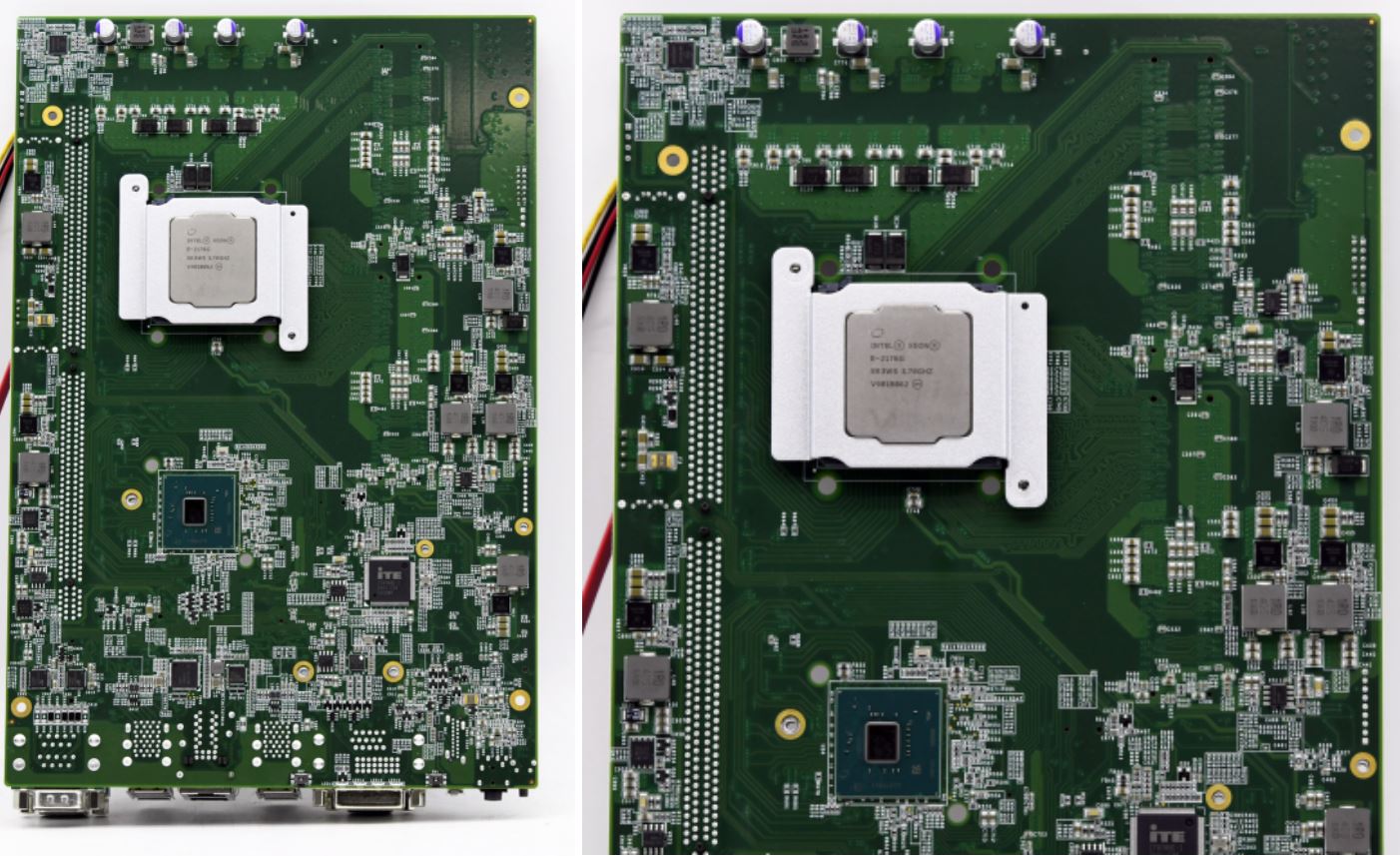

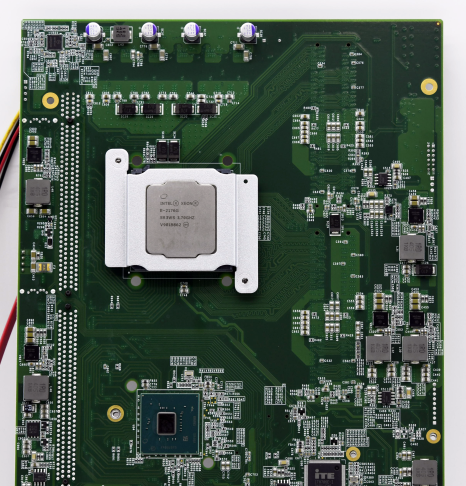

장착된 CPU는 Intel의 고사양 Xeon-2176G 제품이 장착 되었습니다.

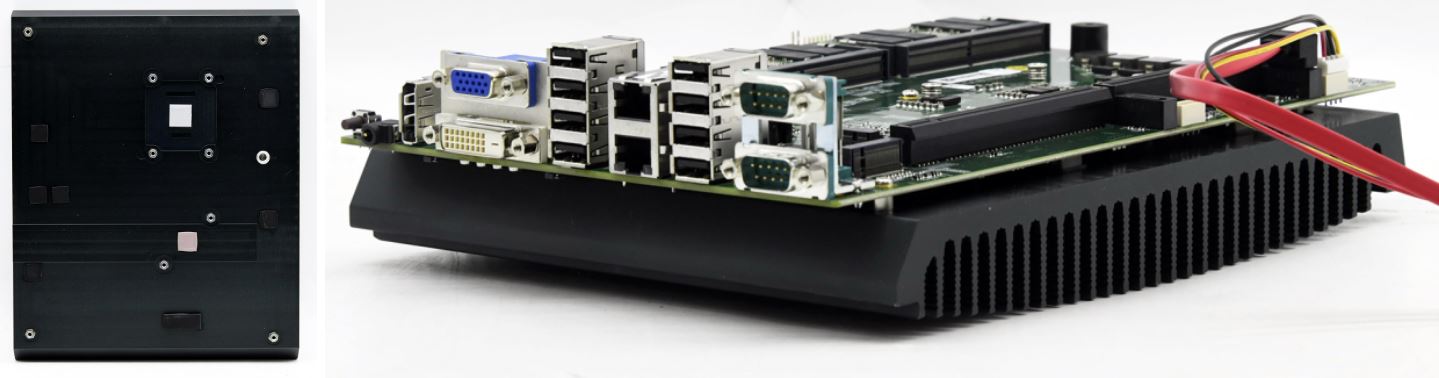

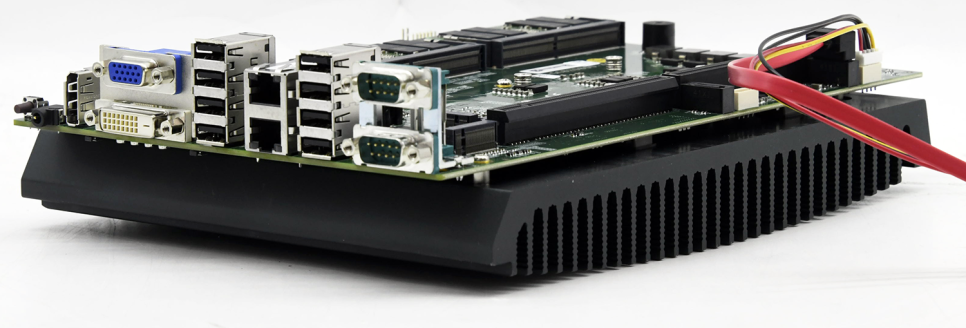

팬리스 타입이다 보니 히트싱크에 CPU와 마더보드의 전체적인 열전도 방지를 위해 서멀 패드 (방열 패드)가 부착되어 있습니다.

비맥스테크놀로지에서 취급하고 있는 팬리스PC의 특징으로 열이 발생하는 구성 요소 (CPU, PCH, GbE, Power Choke 등)를 히트싱크에 직접 닿을 수 있게하여 열 방출이 훨씬 효과적입니다.

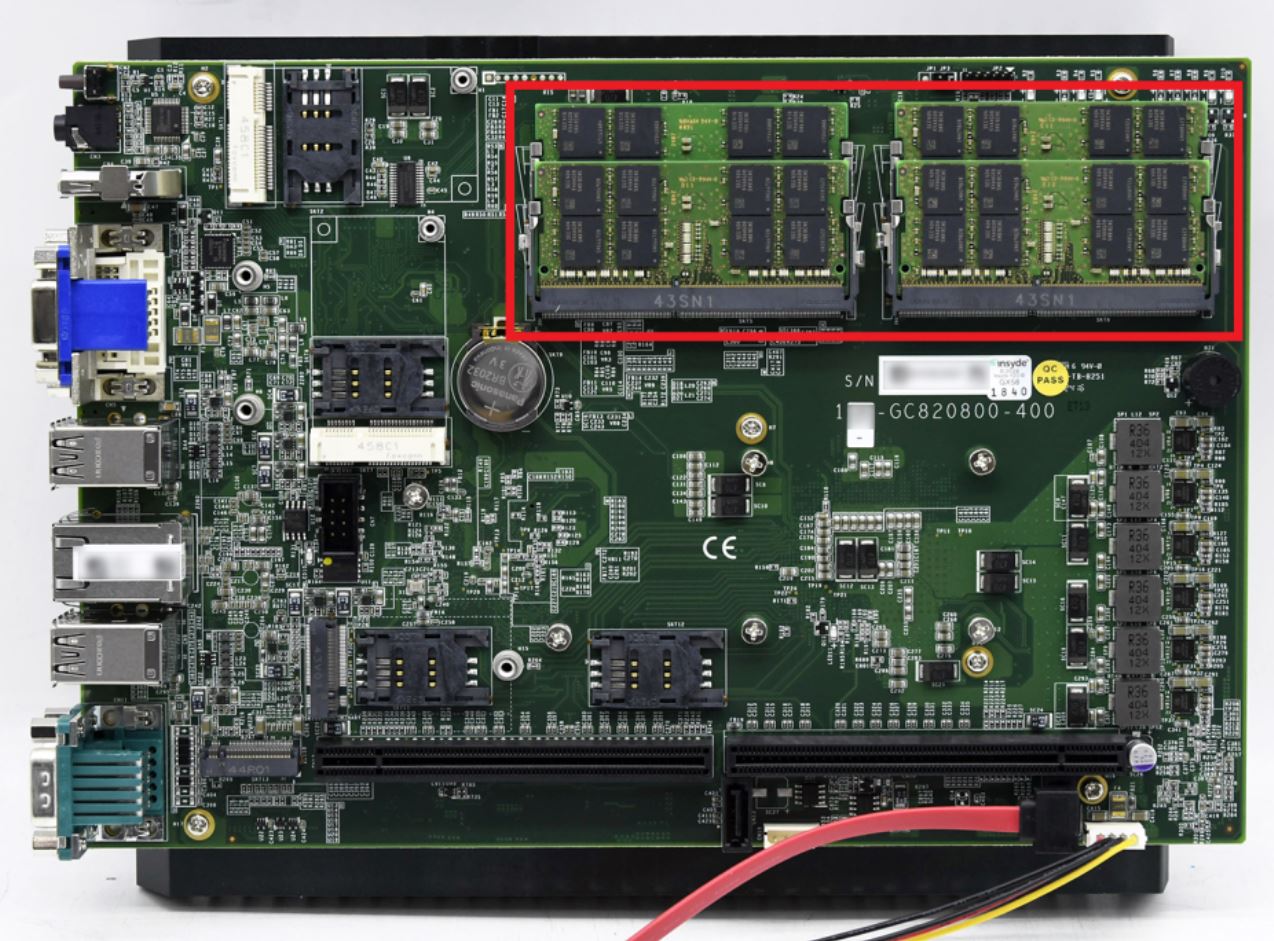

Nuvo-8108GC는 최대 128GB의 DDR4 메모리 모듈을 설치하기 위해 4개의 260핀 SODIMM 소켓(빨간색으로 표시)을 지원합니다. 각 슬롯은 최대 32GB 용량의 단일 모듈 DDR4 2133MHz SODIMM을 지원하며, 이번에는 삼성전자의 DDR4 32GB 4개를 장착하였습니다.

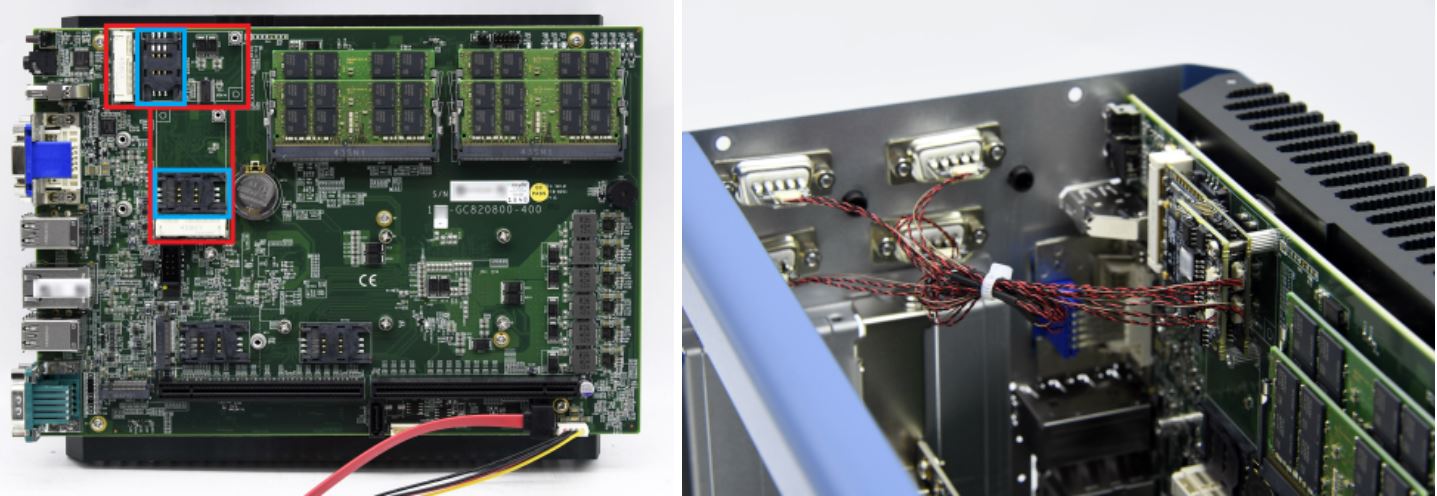

Nuvo-8108GC는 mini-PCIe 사양 개정판을 준수하는 듀얼 모드 mSATA /mini PCIe 소켓 (빨간색으로 표시)을 제공합니다. 이 소켓에 mSATA SSD 또는 mini PCI 모듈을 설치할 수 있으며 PCIe 또는 SATA 신호를 실행하도록 자동으로 감지하고 구성합니다. mini PCIe 소켓은 SIM 카드 (파란색으로 표시)를 지원하도록 설계되었습니다. SIM 카드가 설치되어 있으면 3G/4G 네트워크를 통해 인터넷에 액세스할 수 있습니다.

이번엔 고객사의 요청으로 mini-PCIe 소켓에 CAN 통신을 위한 CAN 인터페이스를 장착하였습니다. 총 4CH의 CAN 포트를 사용할 수 있습니다.

​

* CAN 통신이란?​

CAN 통신은 여러 개 ECU를 병렬로 연결하여 데이터를 주고받는 통신방법입니다.

즉 자동차에서 각 ECU(Electronic Control Unit) 끼리 통신하는 기술이라고 할 수 있습니다.

ECU (electronic control units)가 시스템 내 각 디바이스마다 아날로그 및 디지털 입력을 갖는 것이 아니라 단일의 CAN 인터페이스만 보유하기 때문에 자동차의 전체 비용과 중량도 줄일 수 있습니다. 네트워크 상의 각 디바이스에는 CAN 컨트롤러 칩이 있어 매우 지능적입니다. 네트워크 상의 모든 디바이스는 전송되는 모든 메시지를 확인하고 각 디바이스는 해당 메시지가 관련된 것인지 필터링 되어야 할 것인지의 여부를 결정합니다.

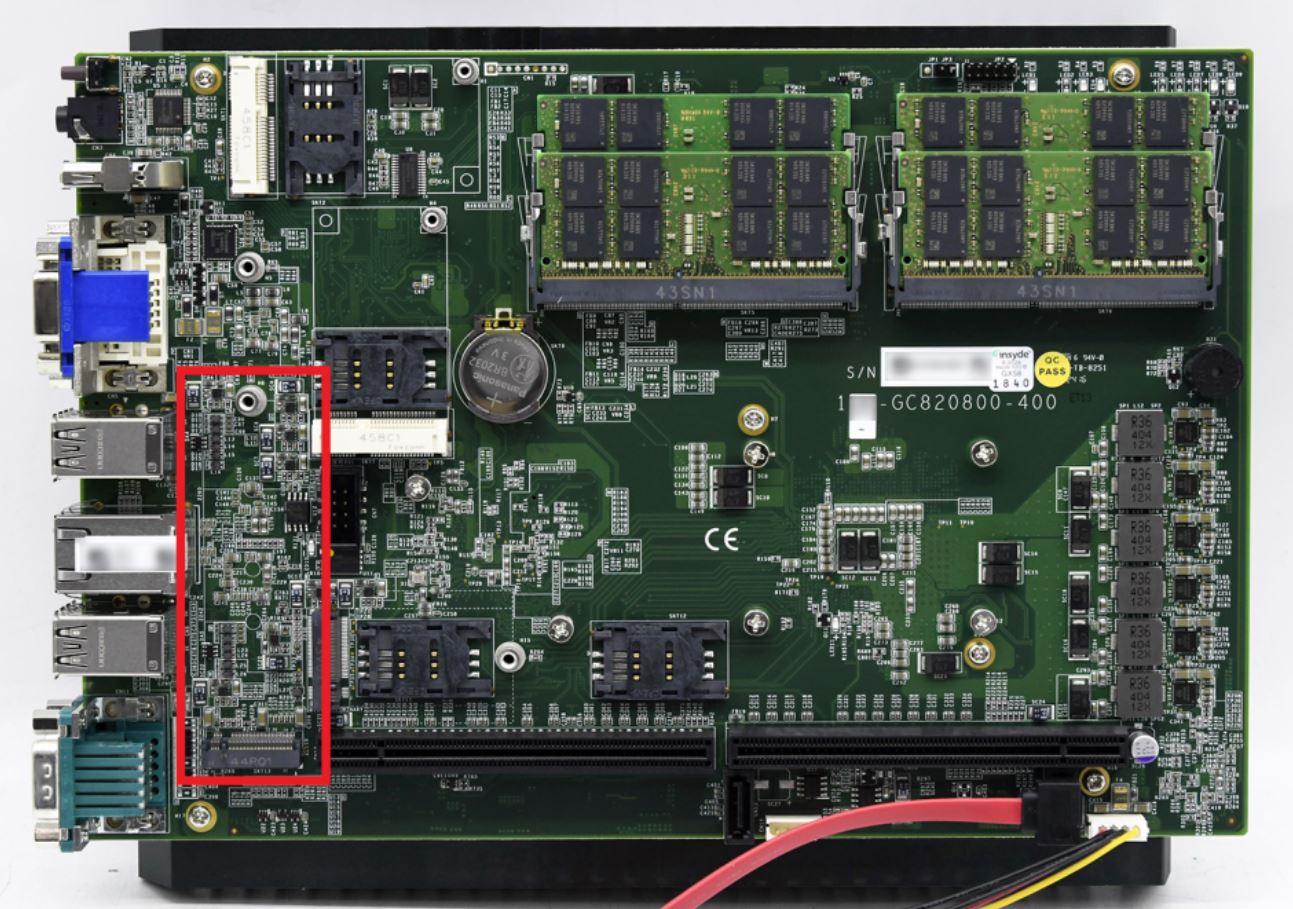

Nuvo-8108GC에는 NVMe SSD를 설치할 수 있는 x4 PCIe M.2 2280 슬롯(빨간색으로 표시)이 있습니다. NVMe SSD는 2.5" SSD보다 뛰어난 성능을 제공하여 성능을 크게 향상시킬 수 있습니다.

​

*M.2NVMe란?

​먼저 M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.

다음으로 "NVM"은 비휘발성 메모리 (non-volatile memory)를 뜻하며, 보통 SSD 형태로 출시되는 플래시 메모리를 가리킵니다. 기존의 저장매체가 SATA/SAS 규격을 사용했으나 NVMe는 PCI를 통해 CPU에 바로 연결되는 구조를 취하고 있습니다. 따라서 SATA 방식과 PCIe 방식은 속도 차이가 대략 5~6배 정도 납니다.

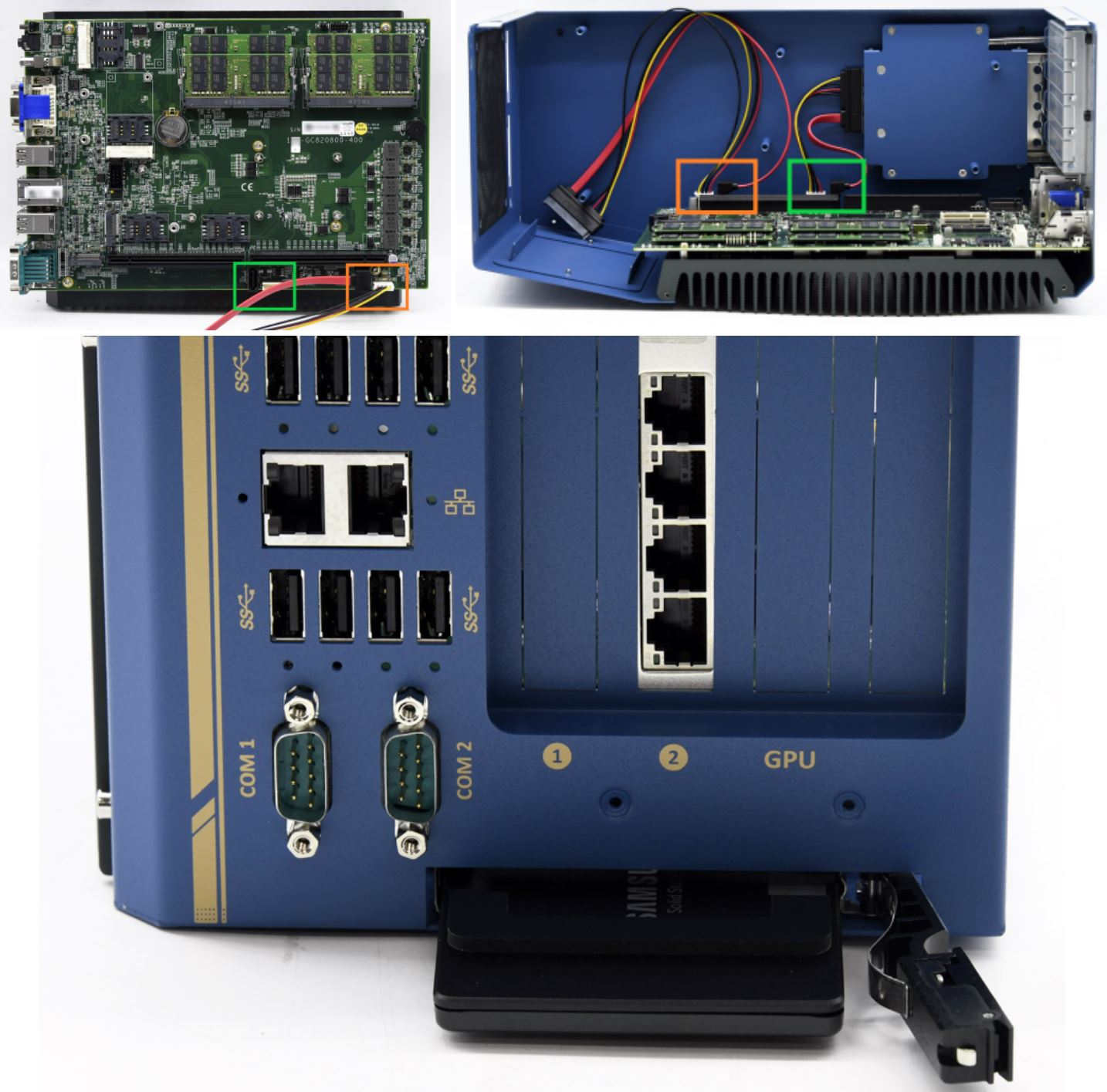

Nuvo-8108GC는 Gen3, 6Gb/s SATA 신호를 지원하는 두 개의 SATA 포트(초록색, 주황색 표시)를 제공합니다. 각 SATA 포트에는 7핀 SATA 커넥터와 4핀 전원 커넥터가 있습니다.

두개의 동일한 SSD를 장착하면 RAID 0/1 구성을 지원하기때문에 RAID 0(스트라이핑) 모드에서 더 나은 하드 드라이브 읽기/쓰기 성능 또는 RAID 1(미러) 모드에서 더 나은 데이터 보안을 제공하는 등 필요에 가장 적합한 구성을 선택하여 사용할 수 있습니다.

이번에 장착된 2.5" SSD는 삼성전자의 870 EVO 2TB1개입니다.

​

*RAID 0/1

RAID 0은 두 개의 하드 드라이브의 최대 용량 및 읽기/쓰기 성능을 향상시키며, RAID 1은 데이터 이중화를 시켜 하드 드라이브를 보호하고 시스템 오류를 예방합니다.

​

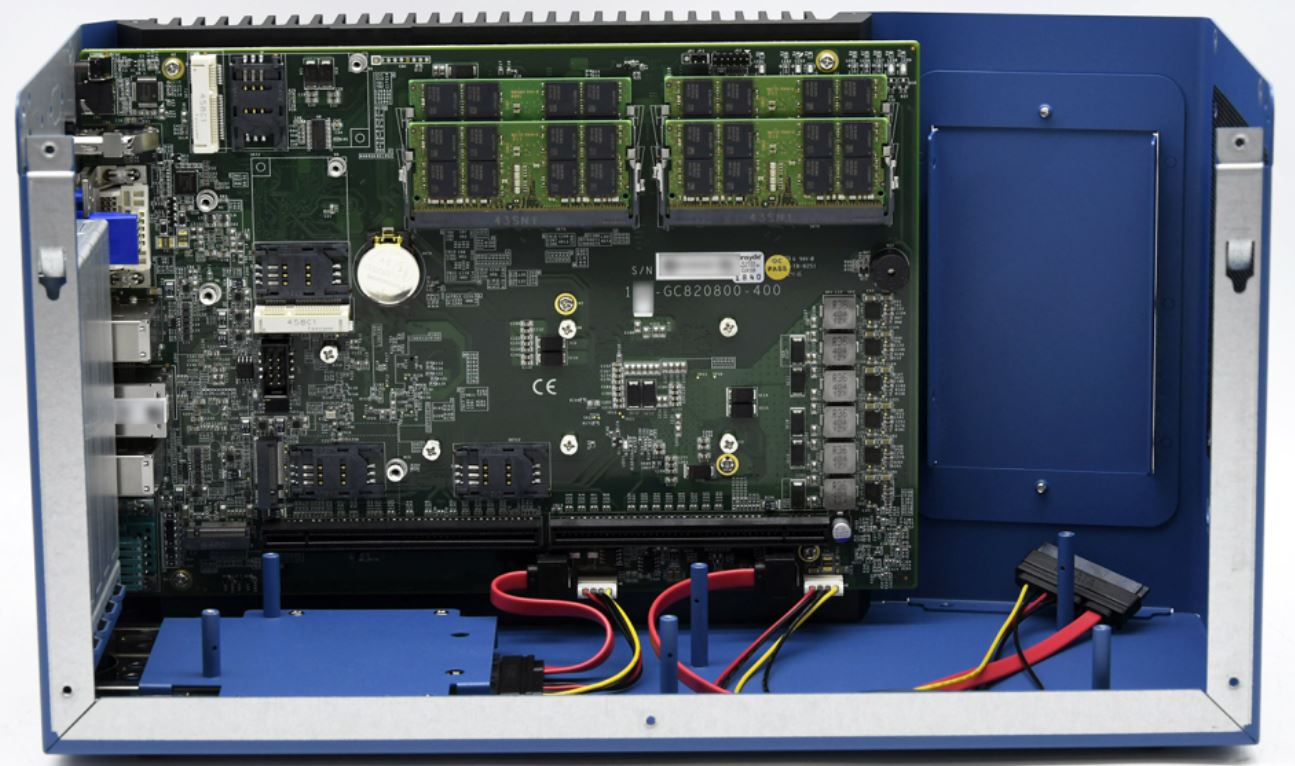

메인보드를 케이스에 장착한 모습입니다.

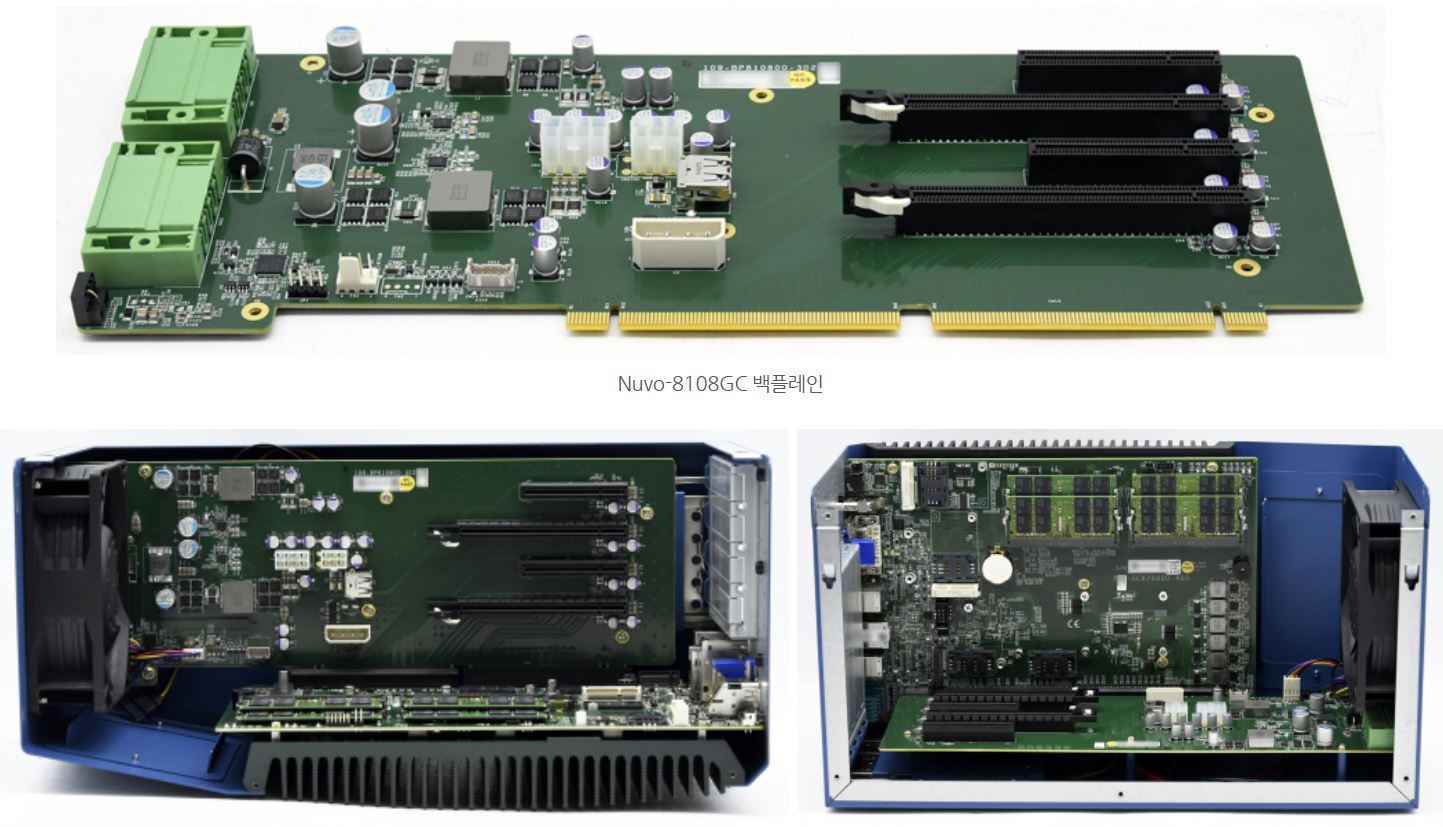

Nuvo-8108GC는 그래픽카드, 프레임 그래버 카드 등 확장 카드 장착을 위해 2x PCIe x16 slot@Gen3, 8-lanes, 2x PCIe x8 slots@Gen3, 4-lanes이 있는 백플레인이 장착됩니다.

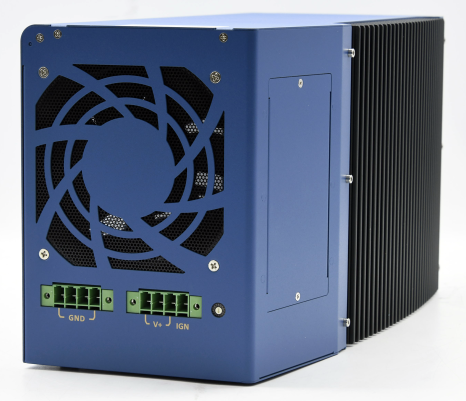

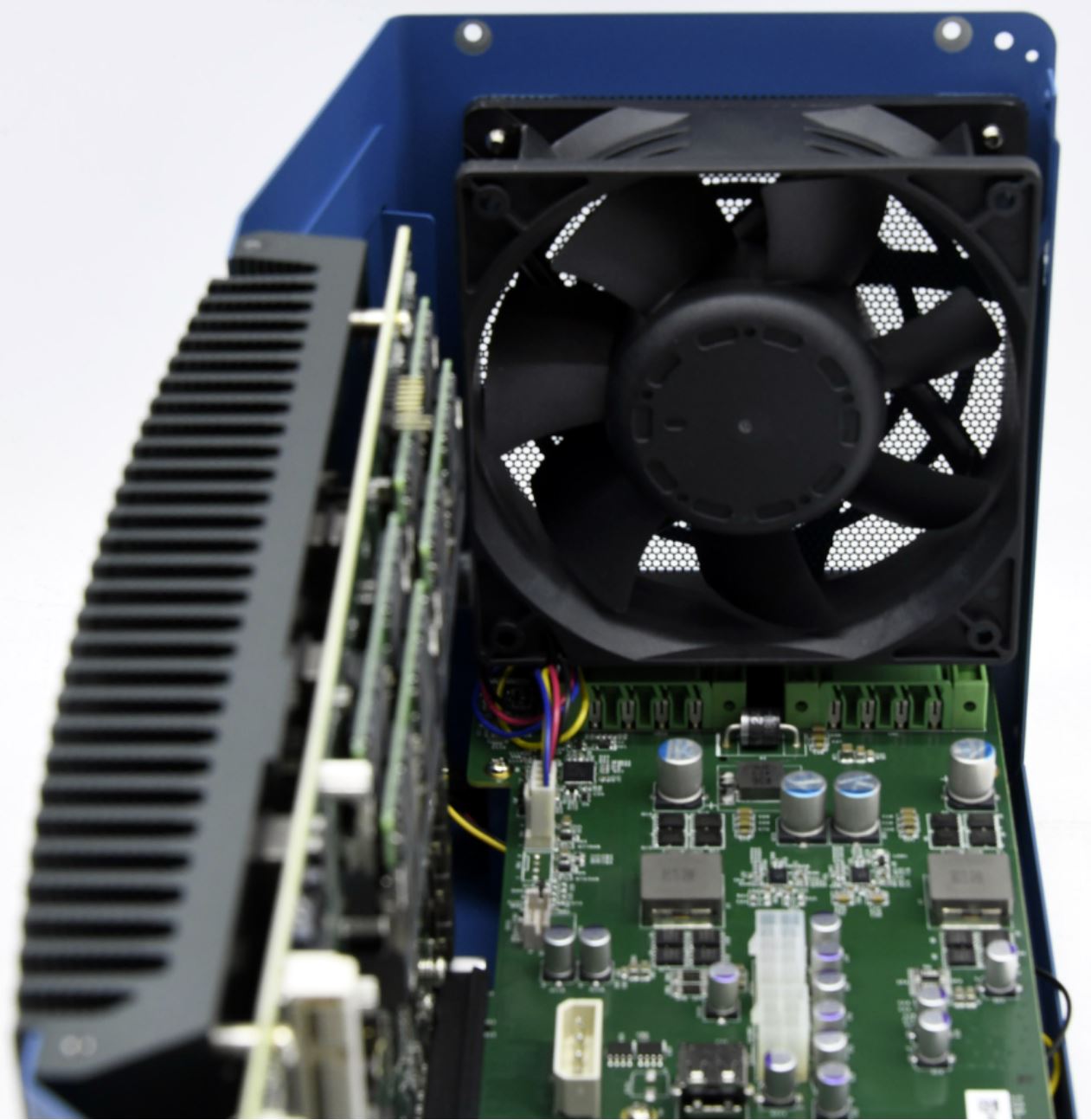

또한, GPU(그래픽 카드)에서 나오는 열을 효과적으로 방출 하기 위하여 팬을 장착하여 줍니다.

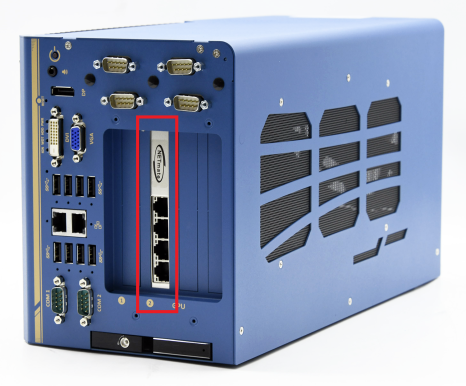

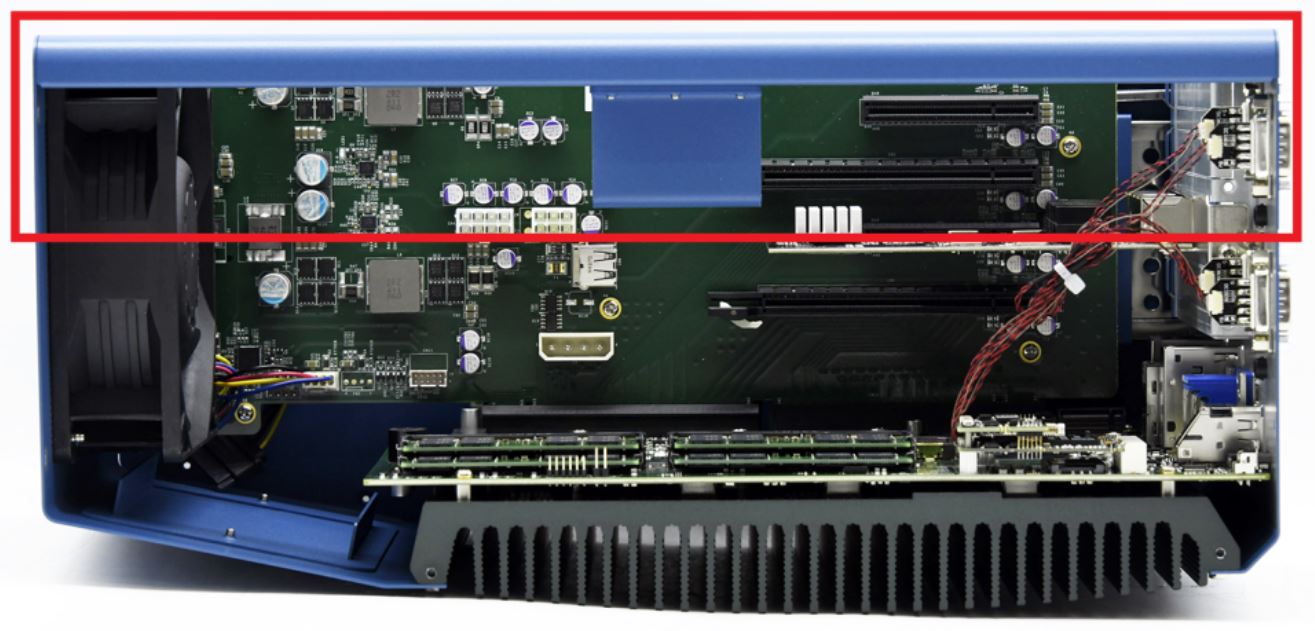

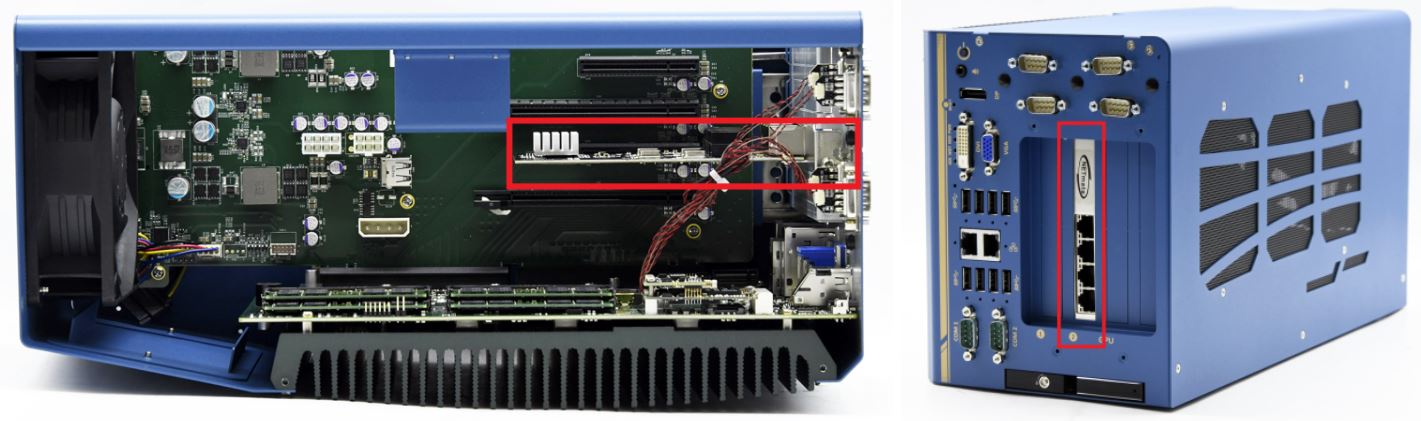

고객사의 요청으로 LAN 4포트 카드를 추가 장착(빨간색으로 표시)하였습니다.

그래픽카드가 장착될 경우 GPU 프레스 바 (GPU 고정 브래킷)를 그래픽 카드 위에 장착해 주어 외부 충격에 안정적이며 견고​​합니다. 뿐만아니라 Nuvo-8108GC은 미 군사 규격인 MIL-STD 810G Method 514.6 (진동) 테스트에 통과하였으며 1Grms 진동을 흡수하는 특허받은 댐핑 브래킷을 제공하여 차내 장착에도 적합합니다.

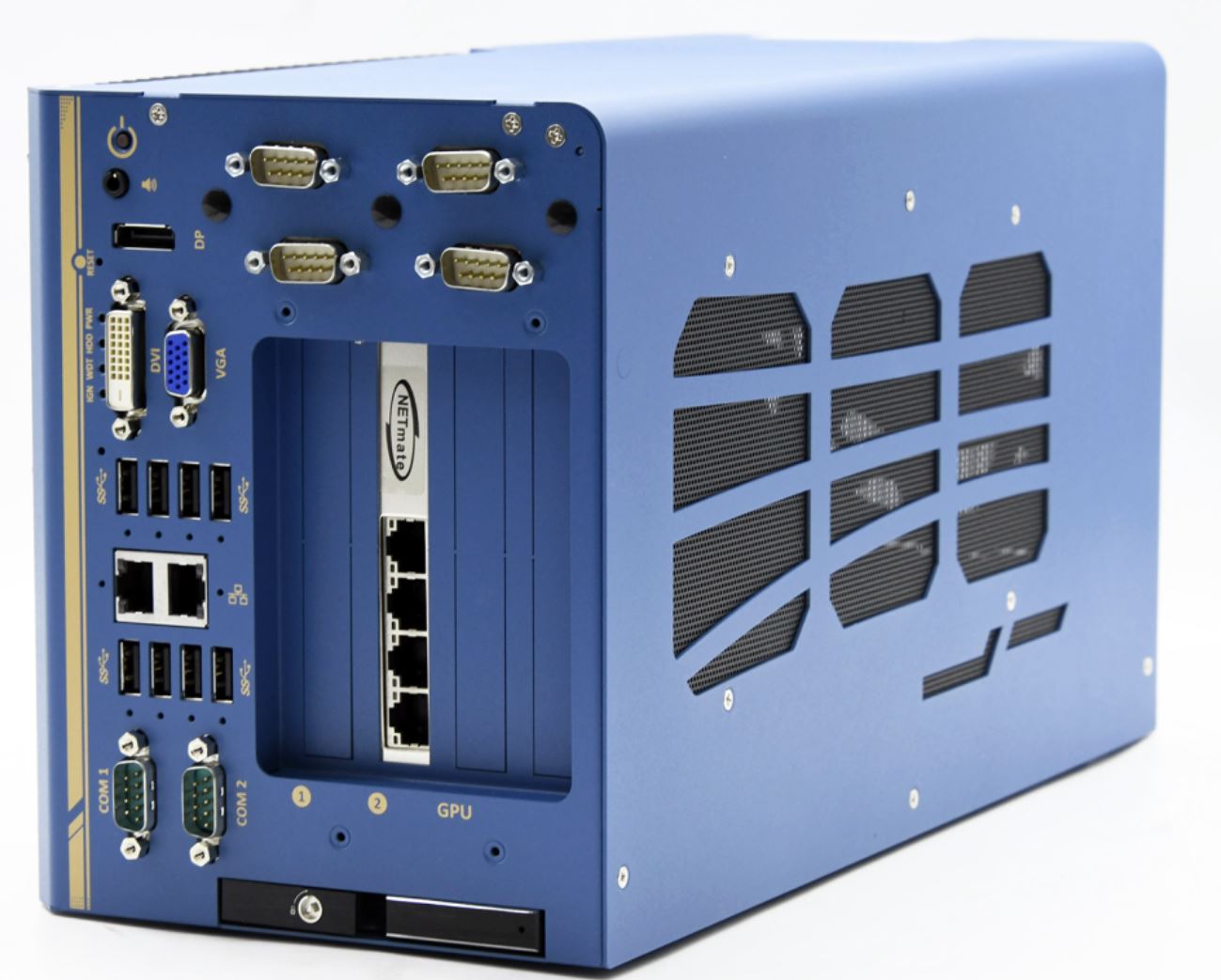

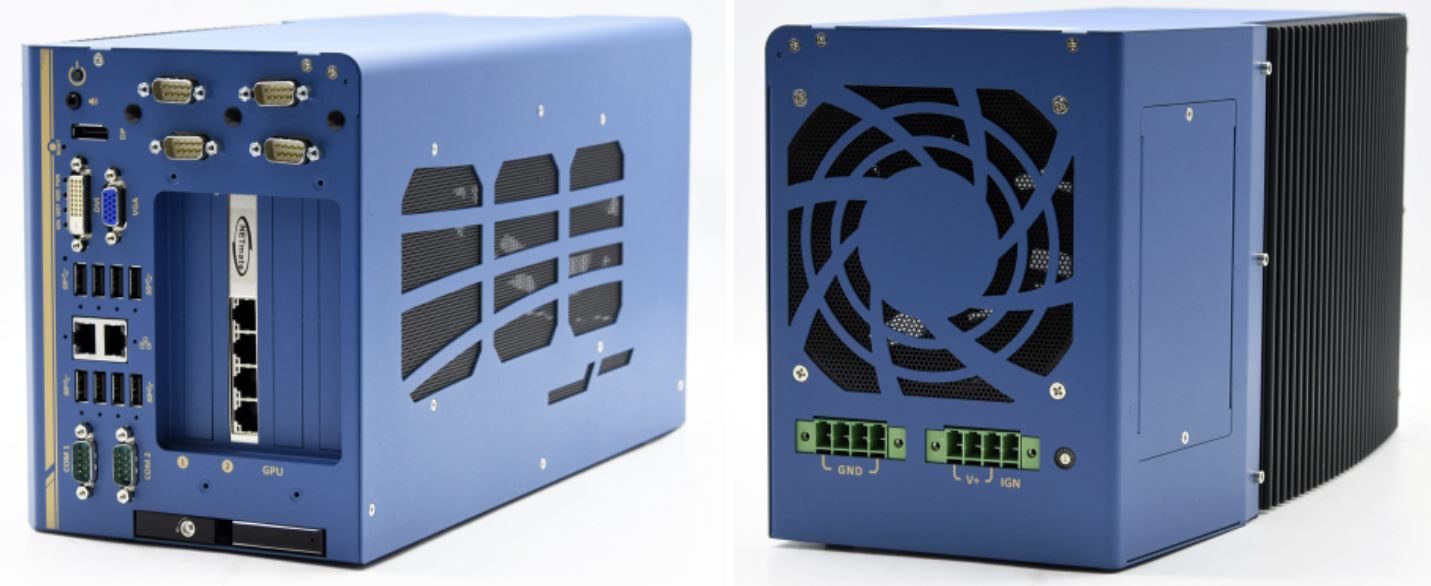

Nuvo-8108GC가 완성되었습니다!!
