안녕하세요!
Digital 시대를 만들어가는 Embedded System과 산업용컴퓨터 및 Display Solution 전문기업 비맥스테크놀로지입니다!
이번에는 대학교 프로젝트에 사용될 Nuvo-10108GC가 제작되었습니다.
Nuvo-10108GC-BMI7 제작 후기
Nuvo-10108GC는 자율 주행 및 AI 기반 공장 자동화를 위한 극한의 CPU 및 GPU 성능을 갖춘 견고한 Edge AI 팬리스 컴퓨터입니다. Intel® 14세대/13세대/12세대 CPU와 NVIDIA® RTX™ 40 시리즈 또는 최신 RTX™ 6000 Ada GPU를 활용하여 각각 최대 48TFLOPS 또는 91TFLOPS의 단정밀도 GPU 성능을 제공합니다.
최대 24개의 코어와 32개의 스레드를 갖춘 Intel® 14세대/13세대/12세대 CPU로 구동되는 Nuvo-10108GC는 이전 Intel® 10세대 또는 11세대 플랫폼에 비해 최대 2배의 성능을 제공합니다.
CPU 및 GPU에 대한 입증된 열 발산 설계를 계승하여 견고한 -25°C~60°C의 광범위한 온도 작동을 보장합니다. 고속도로 및 비도로 애플리케이션에서 지속적인 흔들림과 진동 조건을 견디기 위해 Nuvo-10108GC는 GPU를 섀시에 고정하는 혁신적인 GPU 잠금 브래킷과 고주파 진동을 흡수하는 Neousys의 특허받은 댐핑 브래킷을 갖추고 있습니다.

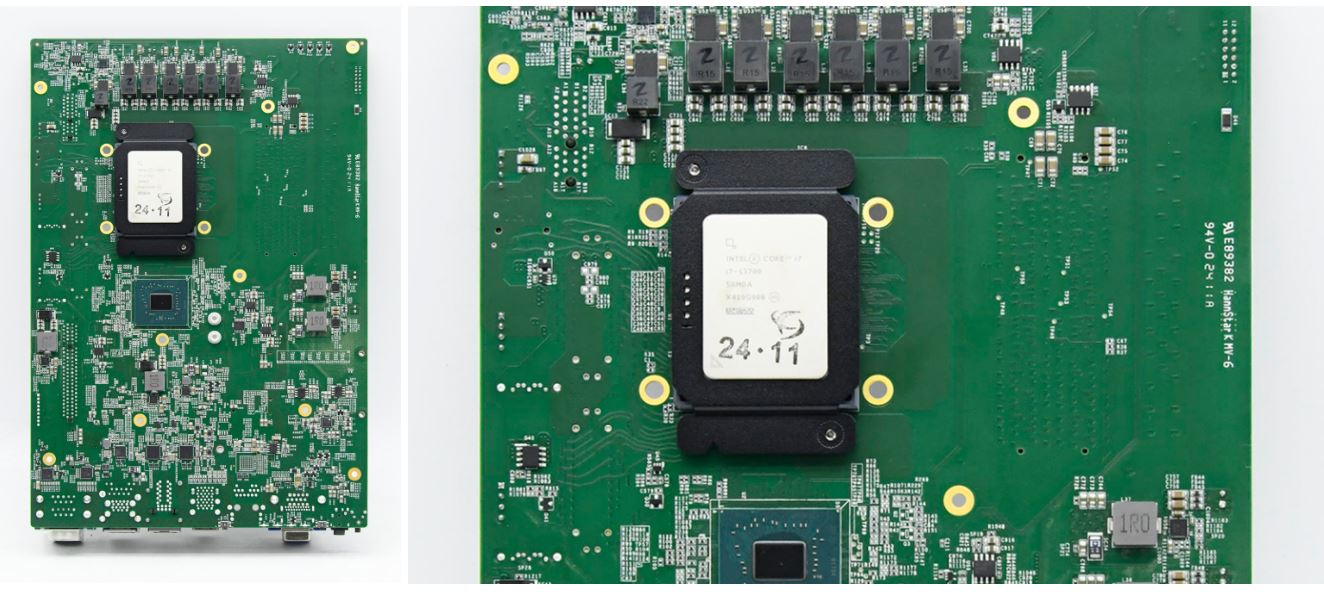

이번에 사용된 CPU는 i7-13700입니다.

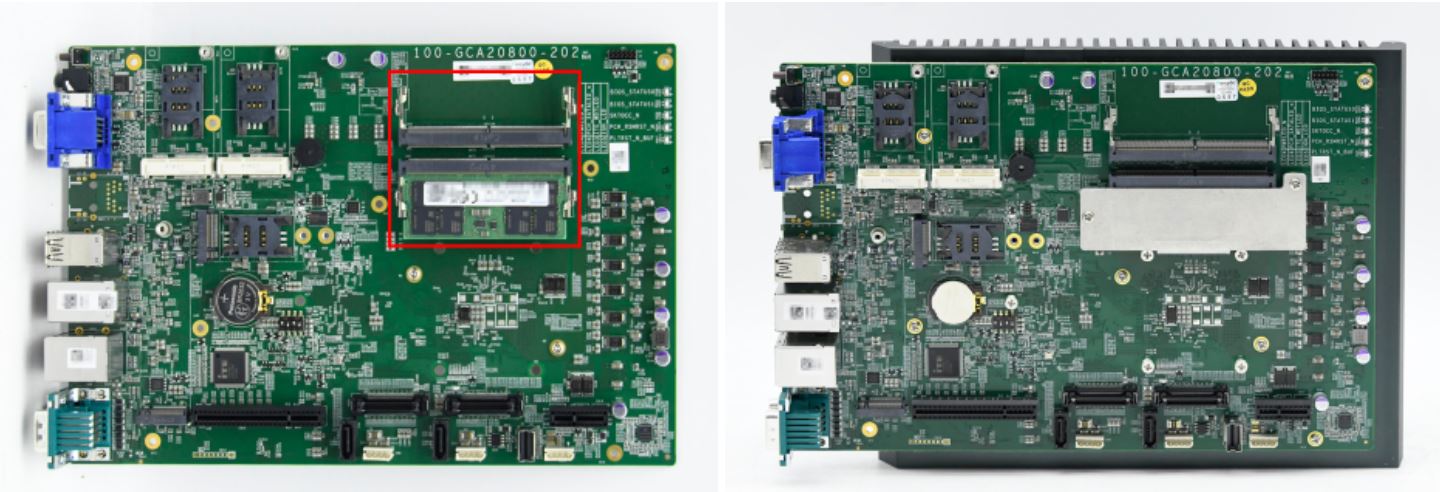

Nuvo-10108GC는 최대 64GB의 DDR5 메모리 모듈을 설치할 수 있는 SODIMM 소켓 2개를 지원합니다. 각 슬롯은 최대 32GB 용량의 단일 모듈 DDR5 4800MHz SODIMM을 지원합니다.
이번에 장착된 메모리는 삼성전자의 DDR5 32GB입니다. 또한 효과적인 열 방출을 위해 방열판도 장착됩니다.
*DDR4와 DDR5 차이점
Intel의 엘더레이크는 DDR5를 지원합니다. DDR5는 기존 DDR4보다 더 빠른 속도와 더 큰 용량을 갖고있습니다.
DDR4를 장착할 수 있는 CPU는 3200MHz를 기본으로 지원하며, DDR4 제품에 따라 최대 4400MHz 속도를 갖고있습니다. DDR5는 기본 4800MHz부터 시작하며, 현재 시중에 출시된 DDR5 제품 중 가장 빠른 속도를 지닌 것은 5200MHz입니다.

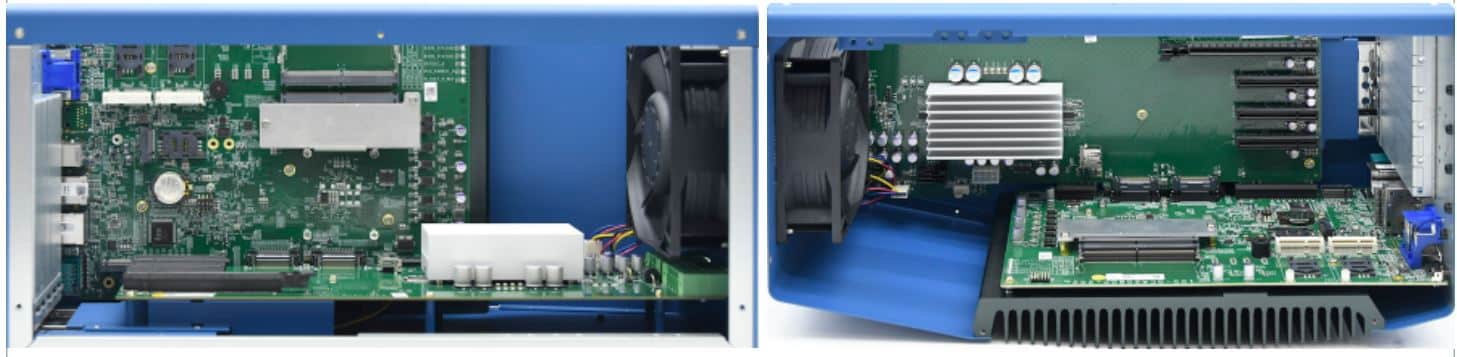

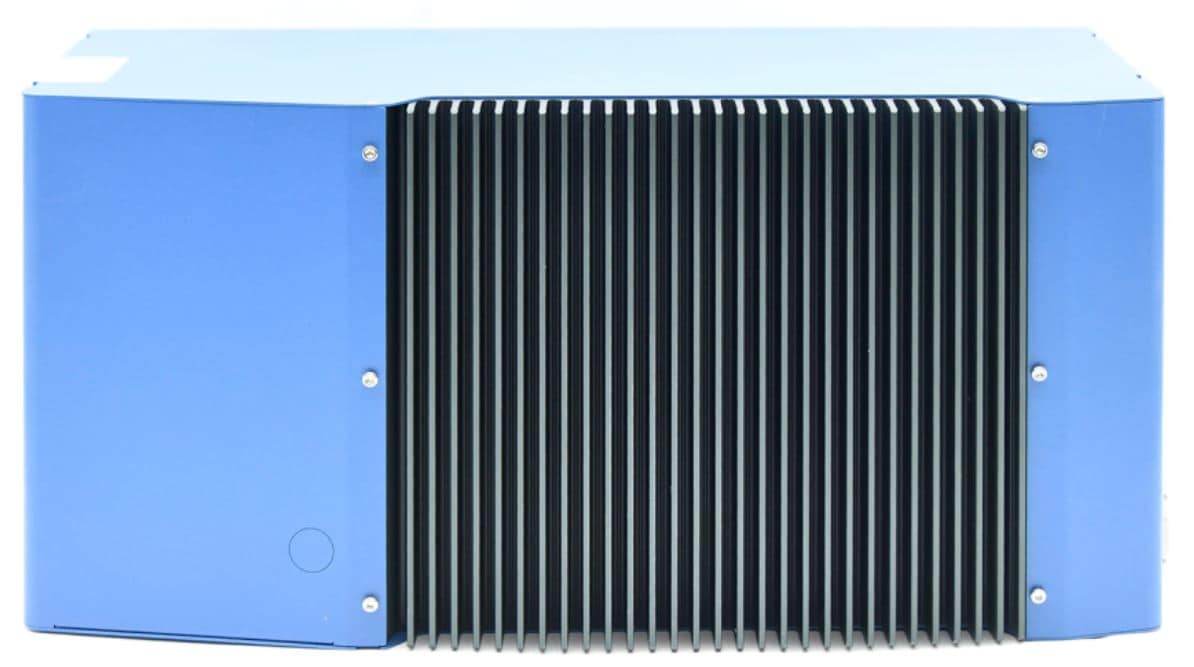

Nuvo-10108GC는 팬리스 타입으로 히트싱크가 장착되며, 기본으로 CPU와 보드에 부착된 칩의 열전도 방지를 위해 서멀 패드 (방열 패드)가 부착되어 있습니다. 비맥스테크놀로지에서 취급하고 있는 팬리스PC의 특징으로 열이 발생하는 구성 요소 (CPU, PCH, GbE, Power Choke 등)를 히트싱크에 직접 닿을 수 있게하여 열 방출이 훨씬 효과적입니다.

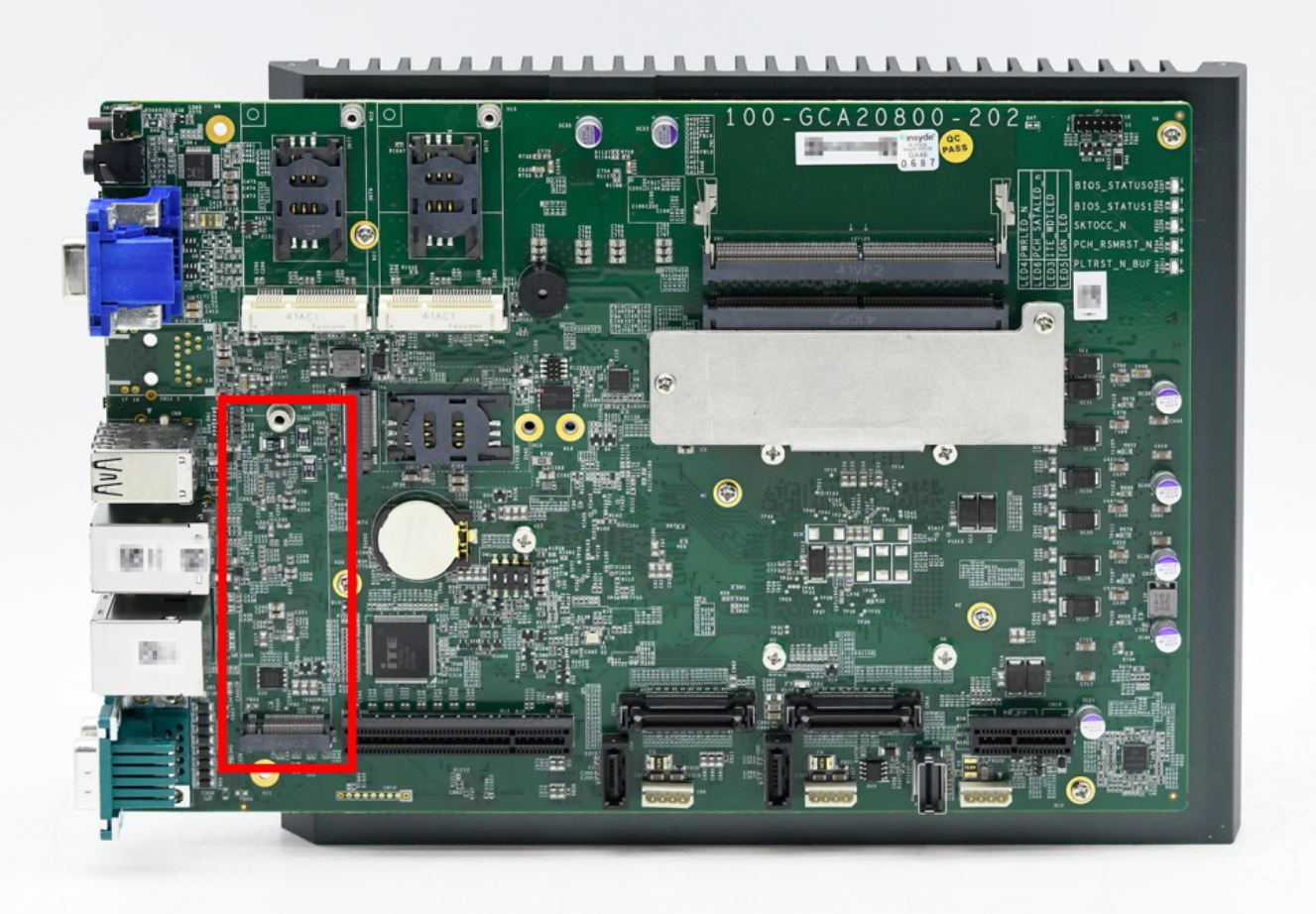

Nuvo-10108GC에는 최고의 성능을 위해 NVMe SSD를 설치할 수 있는 Gen4x4 PCIe M.2 2280 슬롯이 있습니다. NVMe SSD는 보다 원활한 운영 체제 작동 및 응답을 위해 2.5인치 SSD에 비해 속도가 빠릅니다.
*M.2 NVMe란?
먼저 M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.
다음으로 "NVM"은 비휘발성 메모리 (non-volatile memory)를 뜻하며, 보통 SSD 형태로 출시되는 플래시 메모리를 가리킵니다. 기존의 저장매체가 SATA/SAS 규격을 사용했으나 NVMe는 PCI를 통해 CPU에 바로 연결되는 구조를 취하고 있습니다. 따라서 SATA 방식과 PCIe 방식은 속도 차이가 대략 5~6배 정도 납니다.

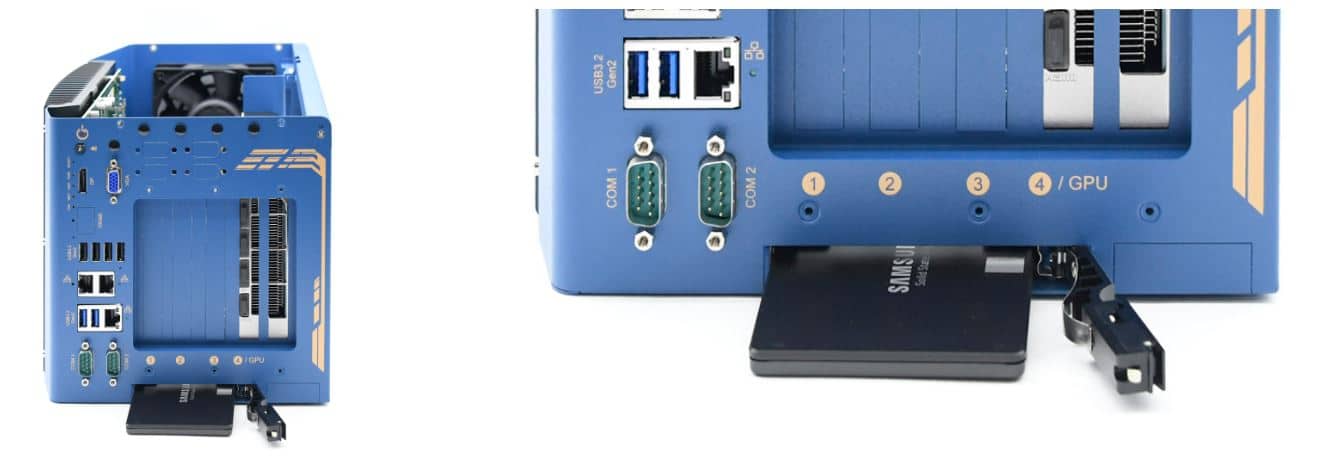

케이스의 하단에는 2.5" HDD/SSD를 장착할 수 있는 트레이가 1개 있어 탈부착이 용이하며 추가 스토리지의 장착 및 탈착이 용이합니다. 이번에는 고객사의 요청으로 Samsung 870 SATA 2TB가 장착되었습니다.

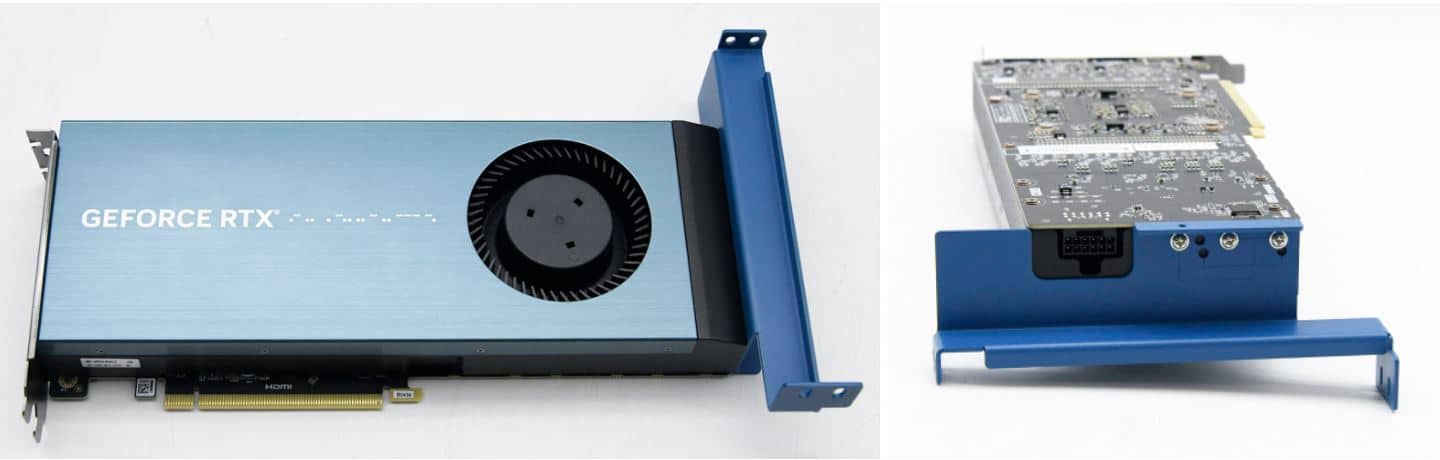

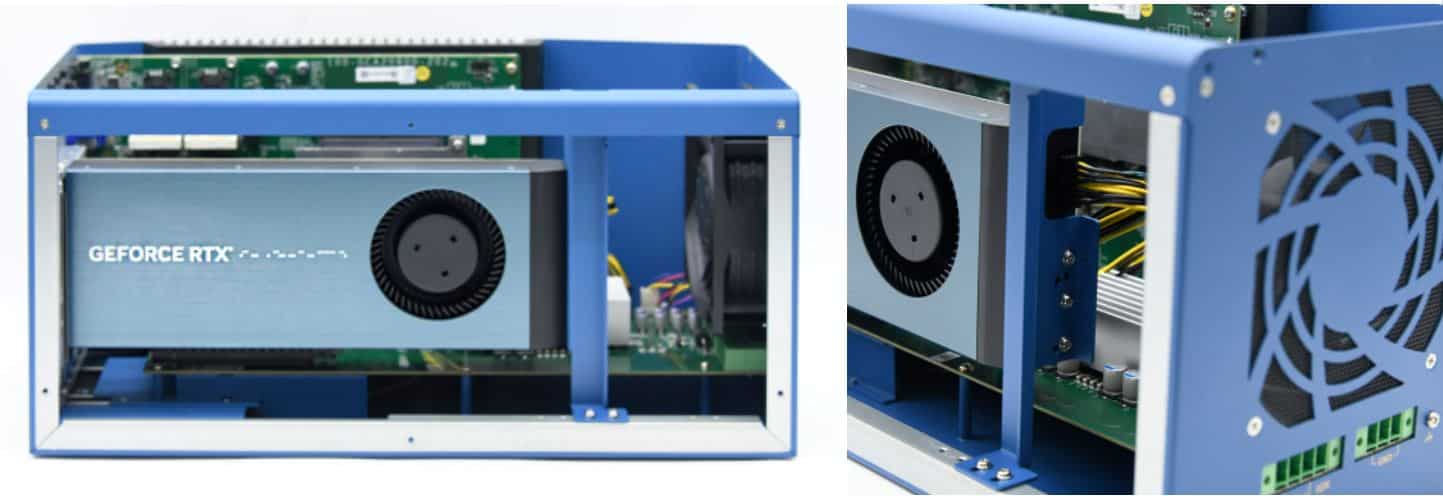

이번에 고객사의 요청으로 장착된 GPU는 RTX4080 SUPER입니다.

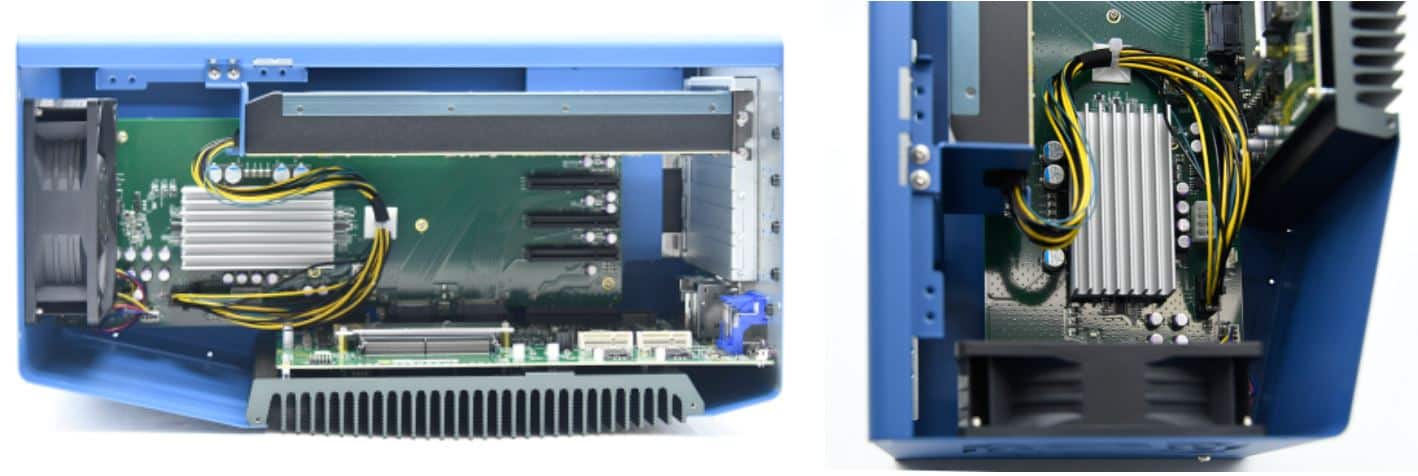

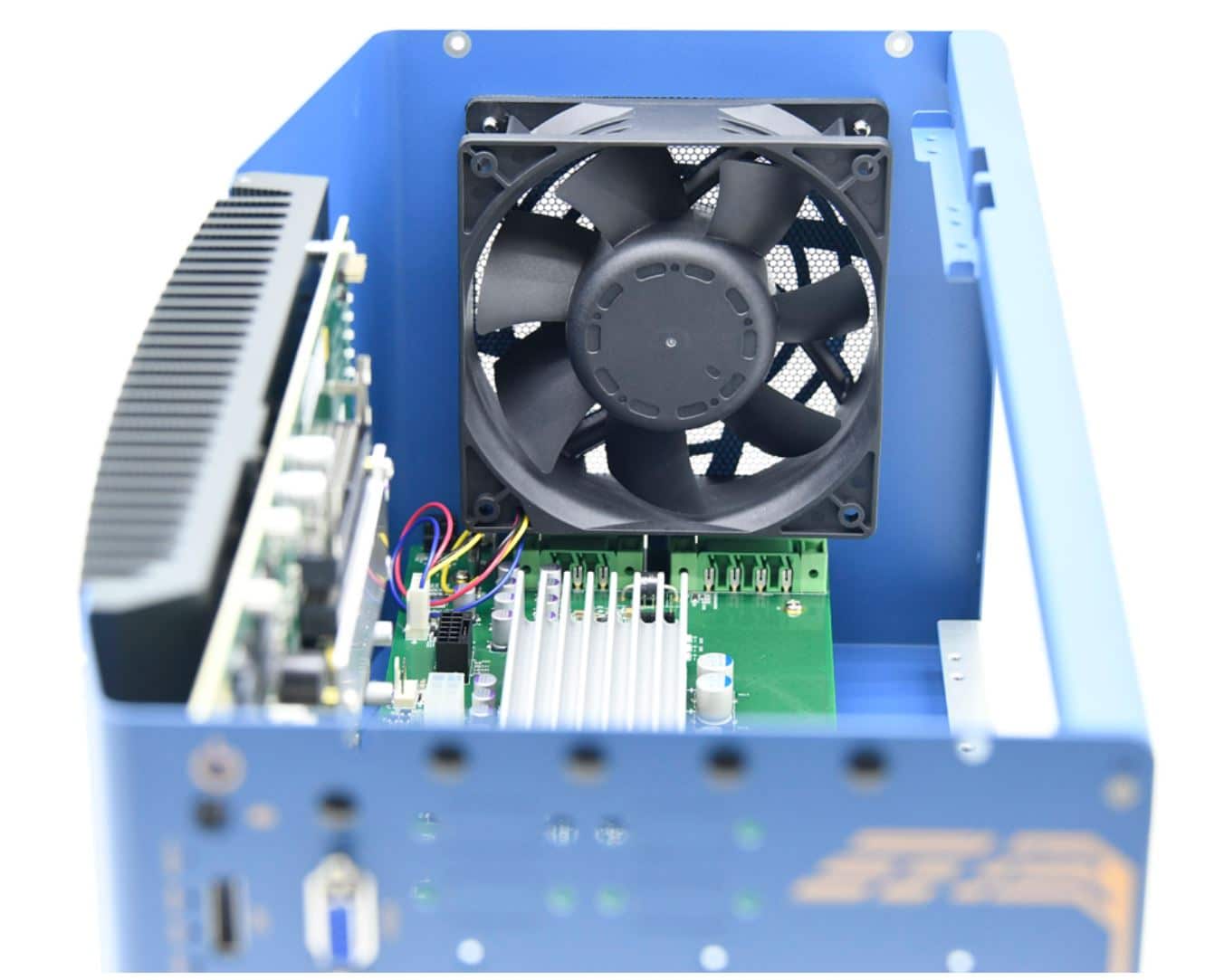

팬리스타입의 PC이지만 고성능GPU 장착 시 열 방출을 위해 후면에 팬이 기본 장착되어 납품됩니다.
또한 Nuvo-10108GC는 GPU전용 산업용컴퓨터로, 지속적인 충격/진동 환경을 견디기 위해 GPU 홀딩 브래킷이 기본적으로 장착되며, 고주파 진동을 흡수하기 위한 특허 받은 댐핑 브래킷을 갖추고 있습니다.
(표준 GPU 잠금 브래킷은 NVIDIA® RTX™ A4000, A5000, A6000, 6000 Ada 및 일부 RTX 40 시리즈 GPU 카드용으로 설계)
이에 온로드 및 오프로드 차내 애플리케이션을 위한 신뢰성을 보장합니다.

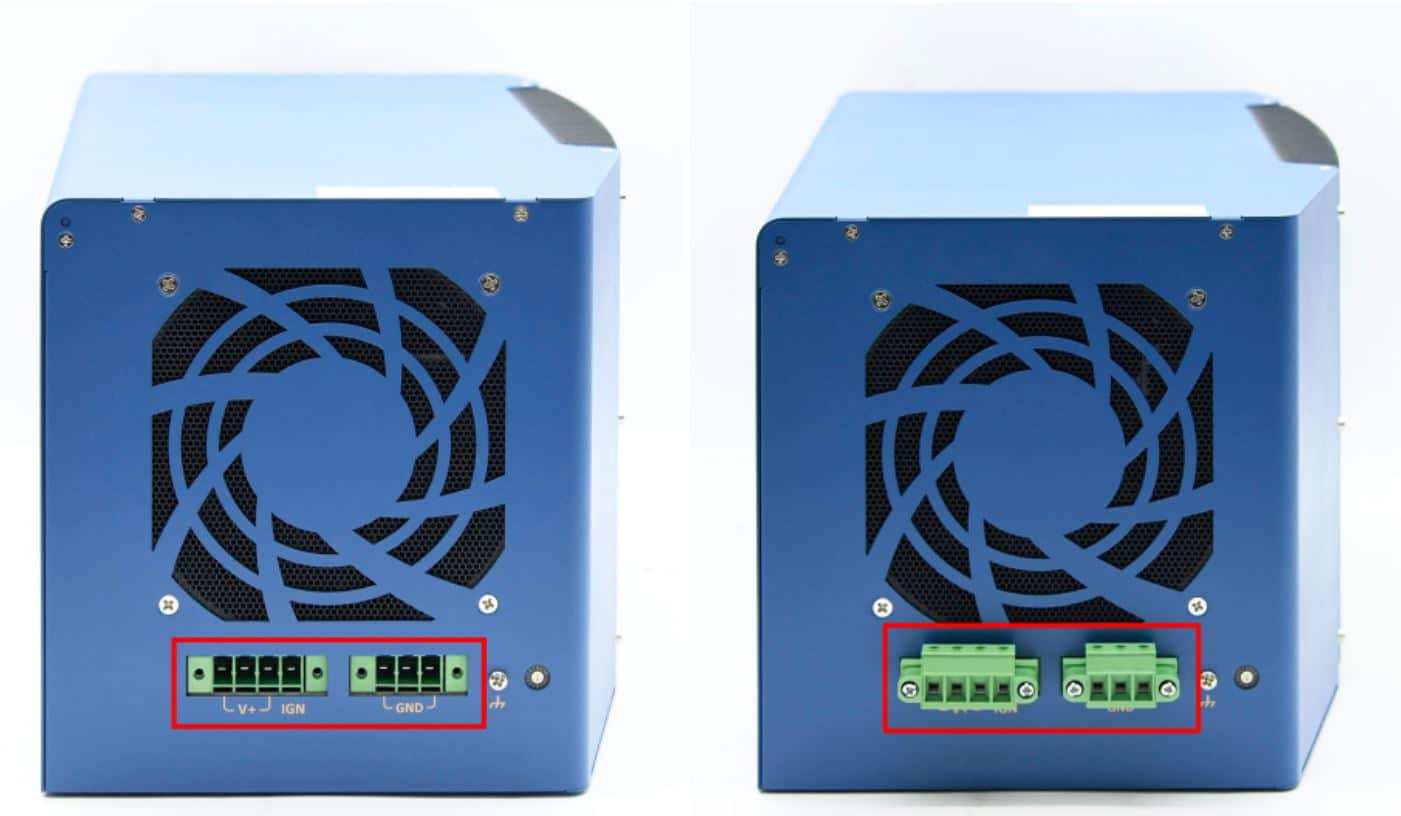

Nuvo-10108GC에는 8~48V 범위의 광범위한 DC 전원 입력을 4핀 및 3핀 연결을 통해 지원합니다. 플러그형 터미널 블록을 사용하여 DC 전원을 공급받는 현장에서 사용하기에 적합하며, 나사형 터미널 블록의 클램핑 메커니즘은 배선 시 안정적인 연결을 제공합니다. 이 터미널 블록은 DC 전원 입력 외에도 차내 애플리케이션용 점화 신호 입력을 수신할 수도 있습니다.

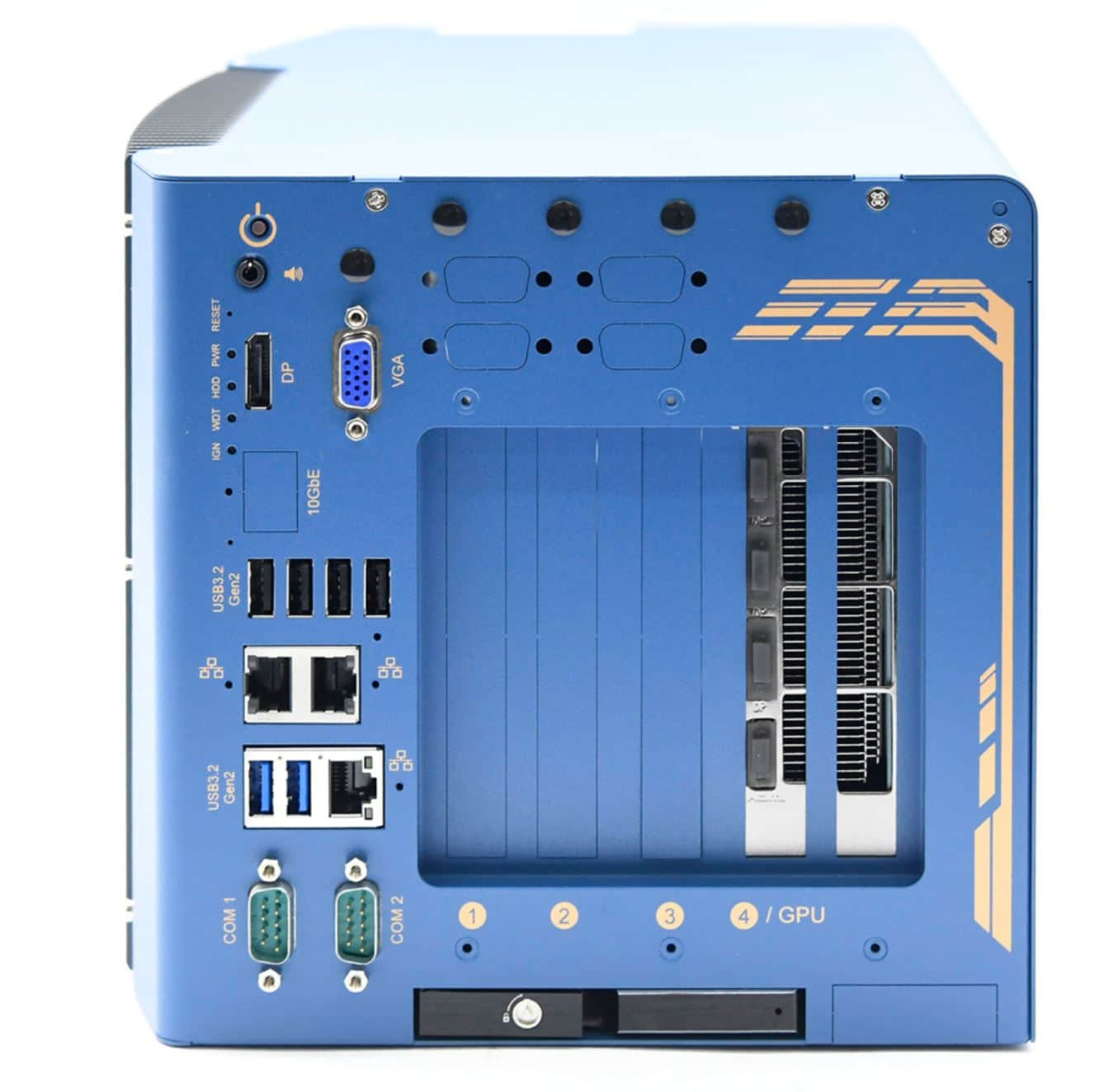

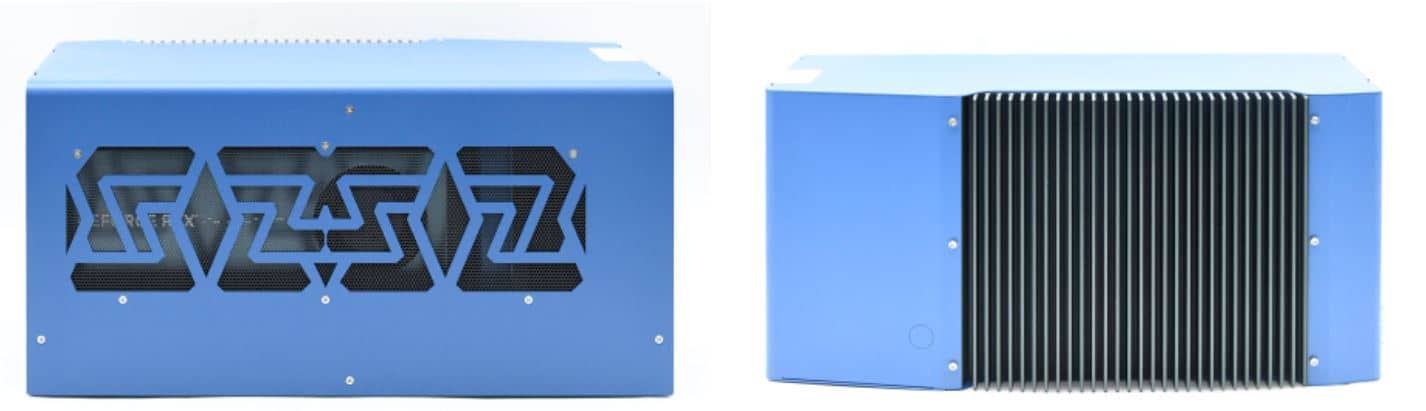

Nuvo-10108GC가 완성되었습니다!
비맥스테크놀로지는 원하시는 사양으로 완성 후 철저한 검사를 통해 최적의 PC를 고객님들께 제공해 드리고 있습니다.
*넓은 온도 범위 및 견고한 임베디드 팬리스 컴퓨터
*다중 GigE / PoE 포트가 있는 머신 비전 플랫폼
*GPU 엣지 AI Computing(컴퓨팅) 차내 팬리스 PC
*초소형 팬리스 컨트롤러
*감시 / 비디오 분석 컴퓨터 시스템
혹시나 더 궁금하신 점이나 문의사항이 있으시면 비맥스테크놀로지로 문의해 주세요!
