이번엔 머신비전 컨트롤러용으로 사용된 Nuvis-7306RT 제작 과정을 소개하겠습니다!
Nuvis-7306RT 제작 후기
Nuvis-7306RT는 머신 비전 애플리케이션에 필요한 모든 기능을 통합한 올인원 강력한 머신 비전 컴퓨터입니다. Intel® 9세대/8세대 Core™ i7/i5로 구동되는 Nuvis-7306RT는 이미지 처리를 위한 엄청난 컴퓨팅 파워를 제공합니다.

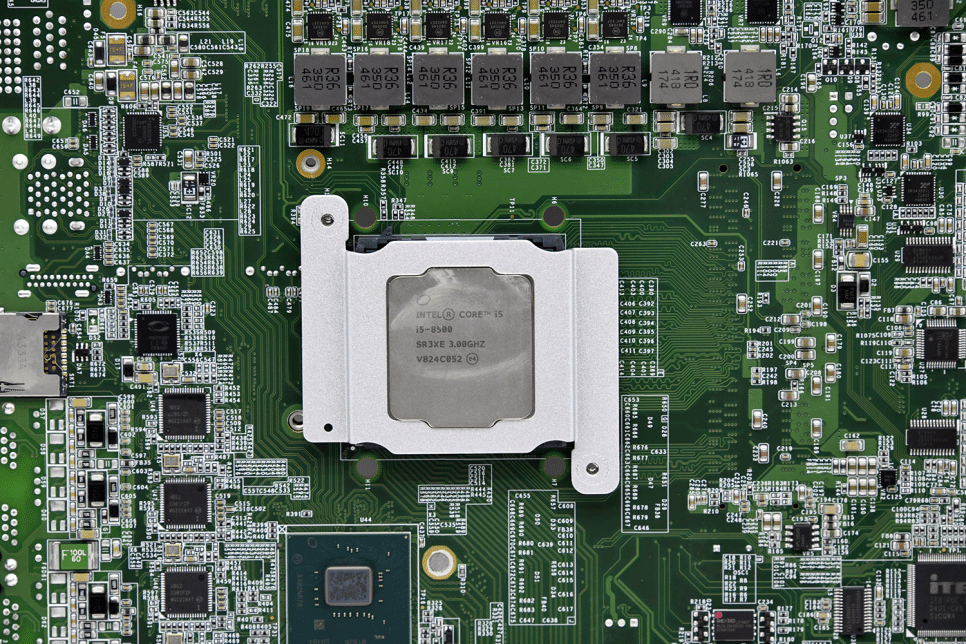

장착된 CPU는 Intel i5-8500 입니다.

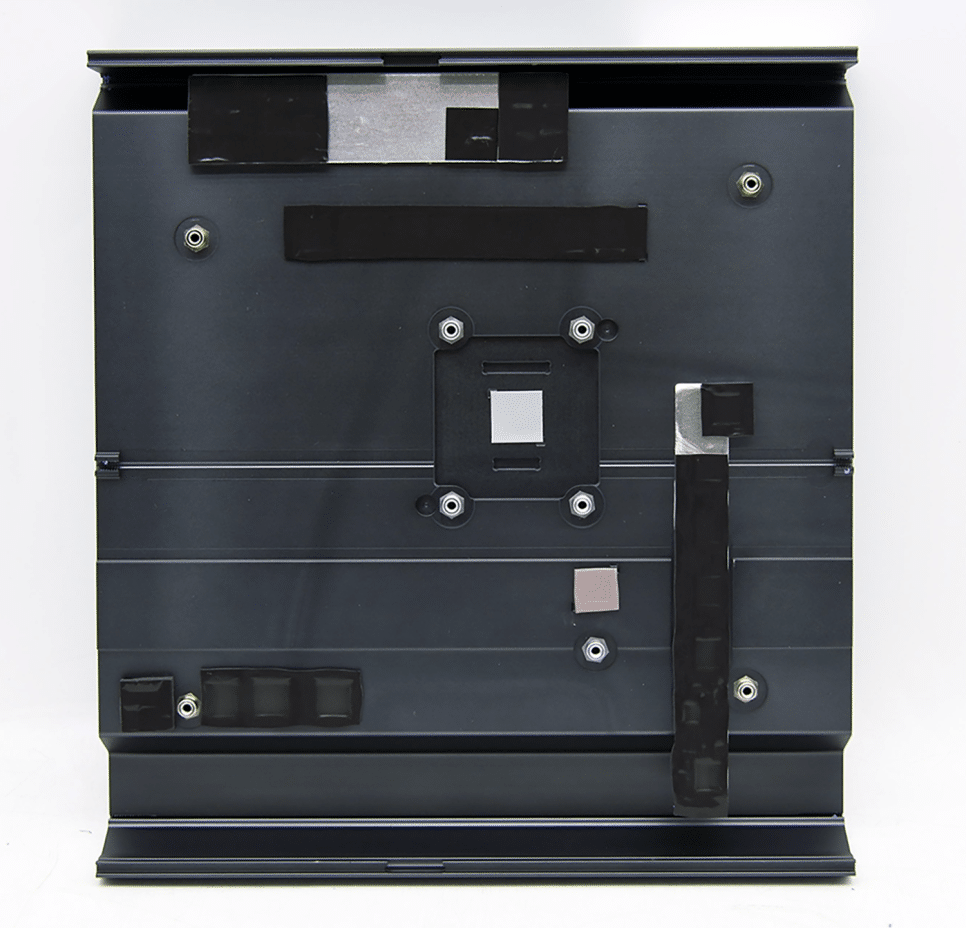

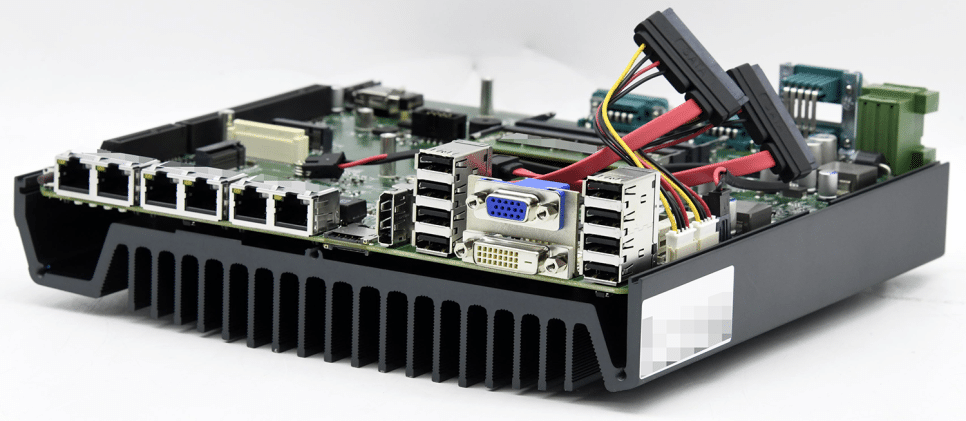

Nuvis-7306RT는 팬리스 타입으로 히트싱크가 장착되며, 기본으로 CPU와 보드에 부착된 칩의 열전도 방지를 위해 서멀 패드 (방열 패드)가 부착되어 있습니다. 비맥스테크놀로지에서 취급하고 있는 팬리스PC의 특징으로 열이 발생하는 구성 요소 (CPU, PCH, GbE, Power Choke 등)를 히트싱크에 직접 닿을 수 있게하여 열 방출이 훨씬 효과적입니다.

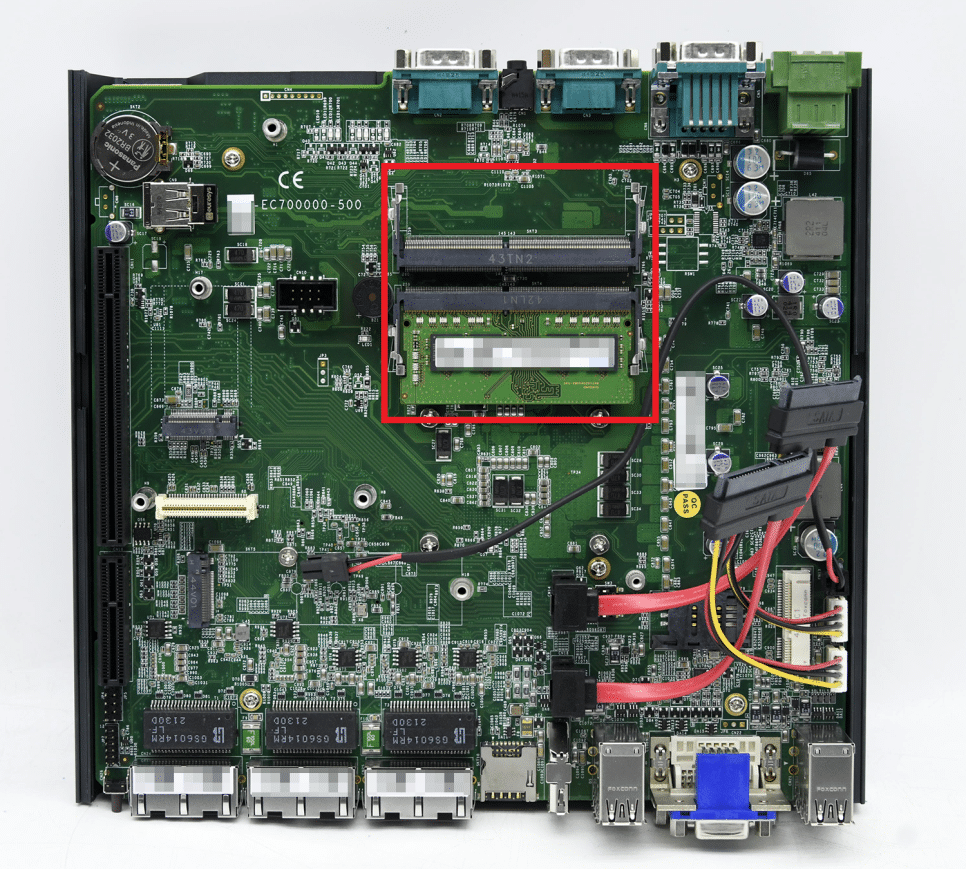

Nuvis-7306RT는 2개의 DDR4 SO-DIMM 소켓(빨간색으로 표시)을 제공하여 최대 64GB까지 장착할 수 있습니다.
이번엔 고객사의 요청으로 삼성전자의 16GB 1개가 장착되었습니다.

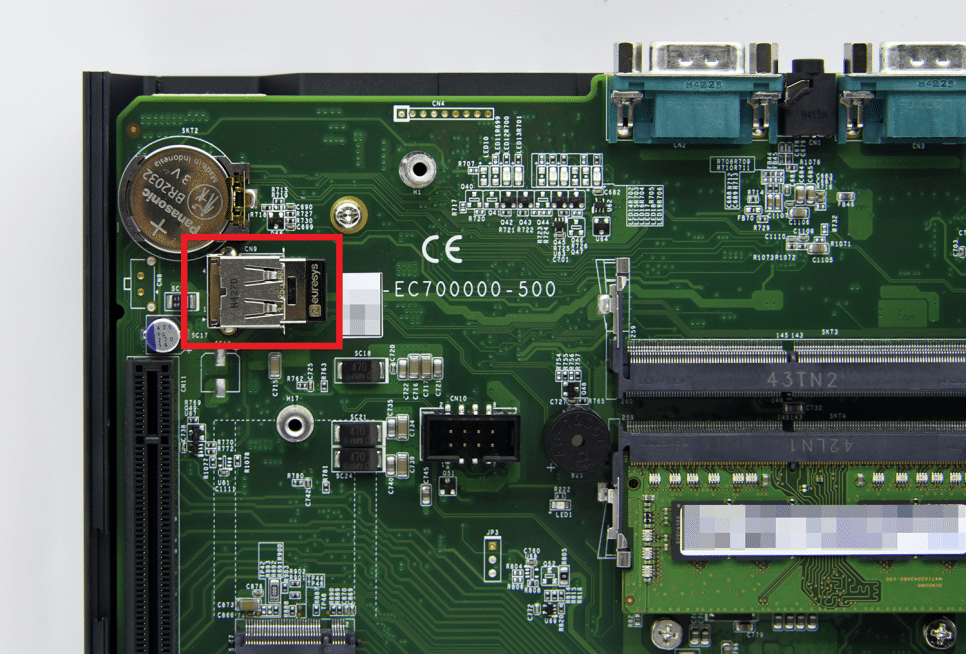

Nuvis-7306RT의 보드에는 USB 동글(빨간색으로 표시)이 있으며, 이번엔 고객사의 요청으로 소프트웨어 라이센스키가 포함된 USB 동글을 장착하였습니다.

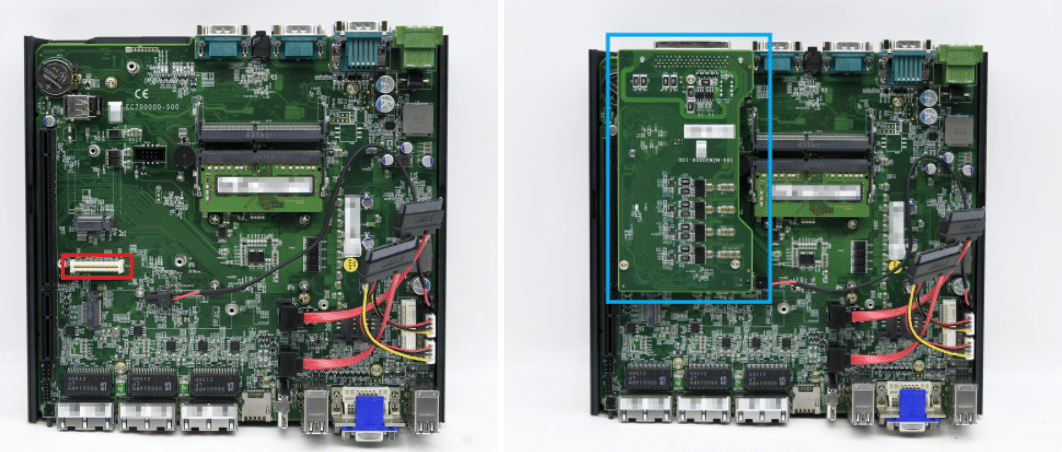

Nuvis-7306RT에는 Neousys MezIO™ 인터페이스(빨간색으로 표시)가 내장되어 있습니다. 특허받은 MezIO™ 설계로 인해 I/O확장을 위한 가성비 높고 안정적인 Neousys만의 팬리스 임베디스 시스템으로 강화됩니다. MezIO™ 모듈은 다양화된 버티컬 시장에 맞게 애플리케이션 지향적 기능을 선사합니다.
이번에 사용된 Nuvis-7306RT는 DIO가 기본옵션으로 포함된 모델이라 MeziO 인터페이스 중 DIO 카드(파란색으로 표시)가 장착되었습니다.
*MezIO란?
MezIO (교환 가능한 메자닌 I/O 보드)는 애플리케이션 지향 I/O 기능을 내장형 시스템에 통합하도록 설계된 인터페이스 모듈입니다.

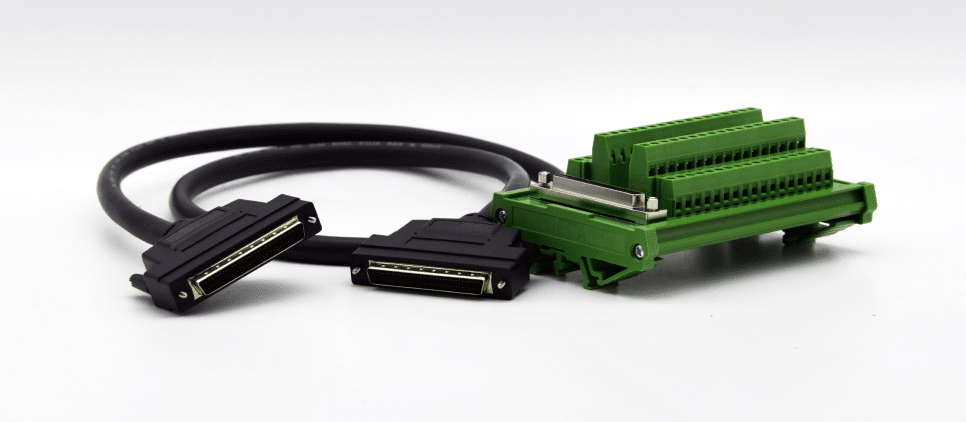

Nuvis-7306RT의 DIO 기능을 사용하기 위해 케이블과 터미널 블록도 함께 제공됩니다. 프로그램 또한 제공되오니 고객님들이 필요한 사항을 프로그래밍하여 사용하실 수 있습니다.
*DIO란?
DIO는 Digital Input Output의 약자로 일명 디지털 입출력이라고 합니다. 컴퓨터에 디지털 신호를 입력 또는 출력할 수 있는 기능을 추가하는 인터페이스로 각종 제어 회로의 릴레이 및 조작 스위치 측정기 등의 상태를 감시할 수 있습니다. 또한, 디지털 통신을 위한 인터페이스로도 사용이 가능합니다.

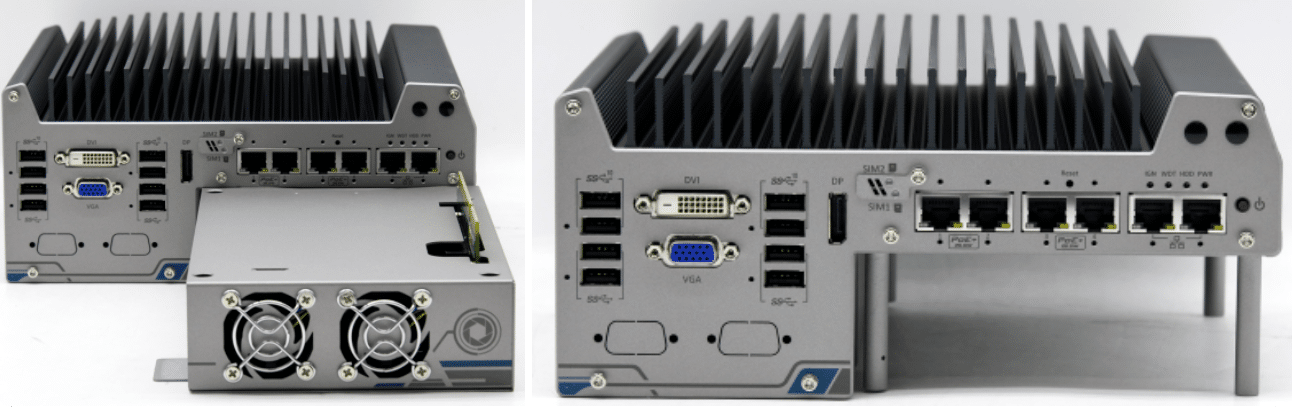

외관에는 슬롯이 있는 특허 받은 카세트가 있어 CPU와 카드 간의 열 영향을 차단합니다. 특허받은 카세트 설계는 흡입한 공기를 유도하여 카드로 흐르도록 분리된 터널을 형성합니다. Nuvis-7306RT의 카세트에는 2개의 PCIe x16 slot @ Gen3, 8-lane 슬롯이 있습니다.
Nuvis-7306RT는 188mm(L) x 121mm(H), 2슬롯 사이즈 이내의 GTX 시리즈 GPU를 장착할 수 있습니다.

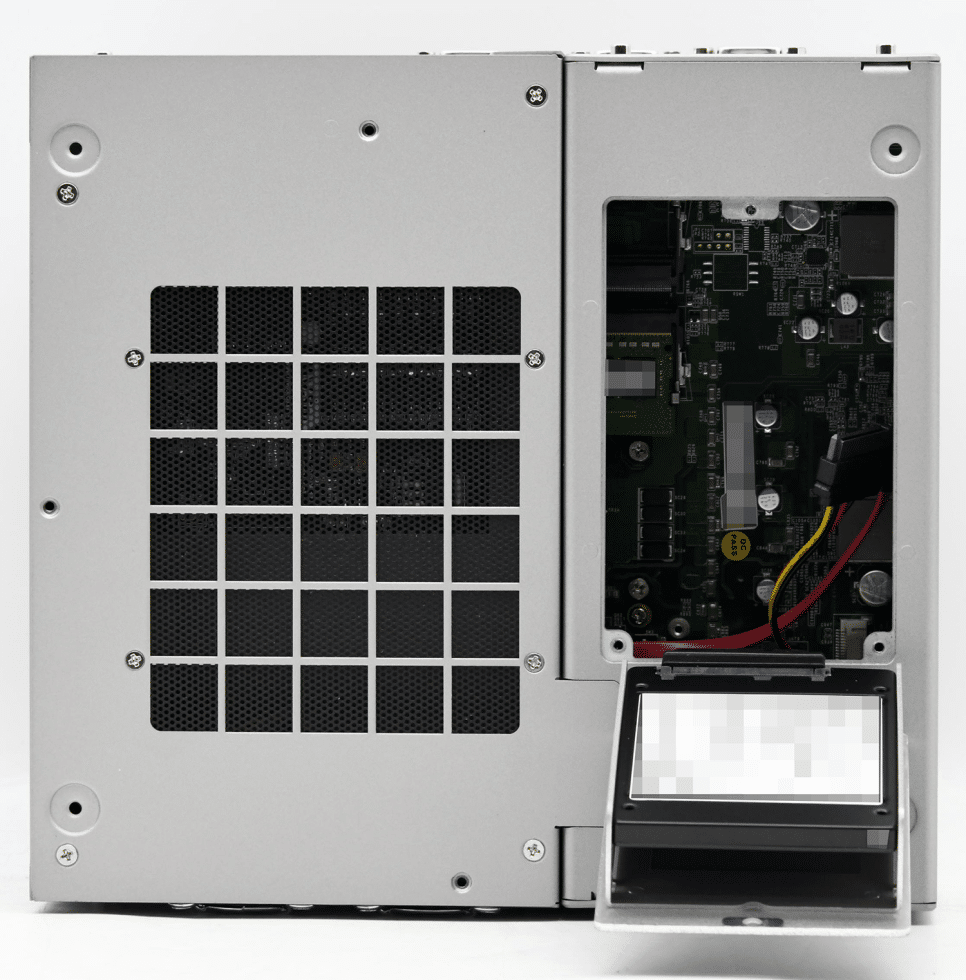

Nuvis-7306RT에는 2.5" SATA 방식 SSD를 손쉽게 꺼낼 수 있도록 트랩도어가 있습니다.
이번에 고객사의 요청으로 2.5" SSD 250GB 1개가 장착되었습니다.

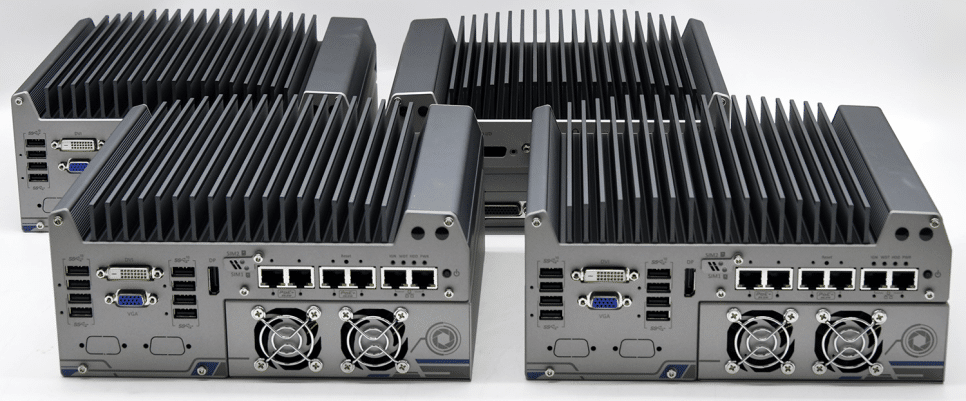

Nuvis-7306RT가 완성되었습니다!
비맥스테크놀로지는 원하시는 사양으로 완성 후 철저한 검사를 통해 최적의 PC를 고객님들께 제공해 드리고 있습니다.
