이번엔 반도체용으로 사용된 ​Nuvo-7501 제작 과정을 소개하겠습니다!

​

Nuvo-7501 제작 후기

Nuvo-7501은 작지만 강력한 비용 효율적인 산업용 Fanless PC입니다. Intel® 9세대/8세대 Core™ i3/ i5/ i7로 구동되는 Nuvo-7501은 비용, 크기, 성능 면에서 만족할 수 있는 Fanless(팬리스) 임베디드 플랫폼입니다.

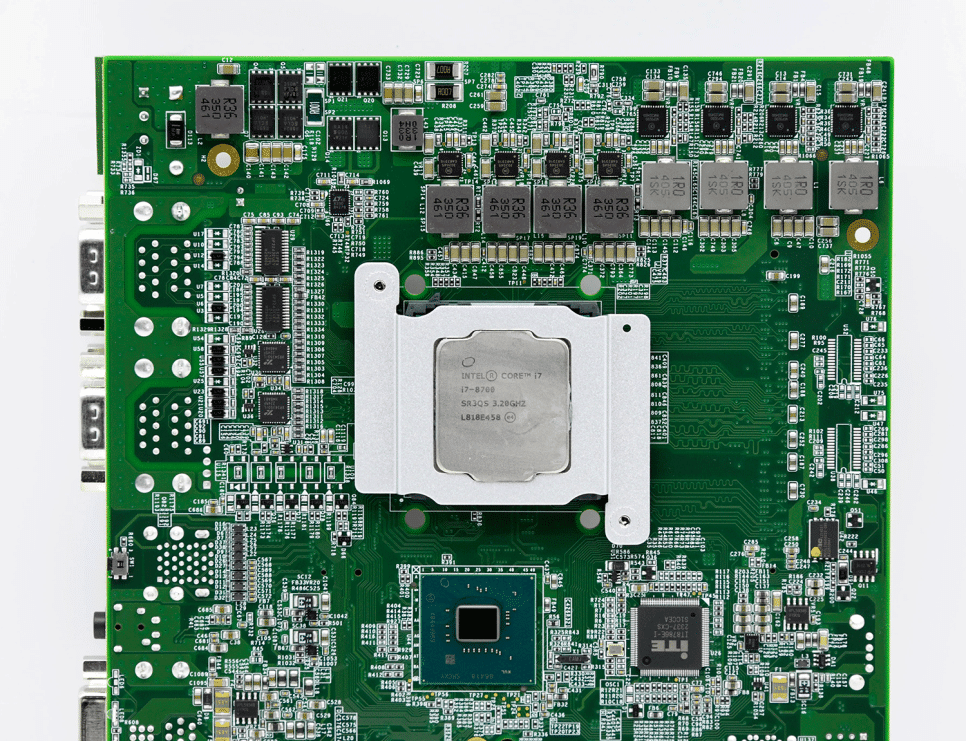

장착된 cpu는 Intel i7-8700입니다.

​

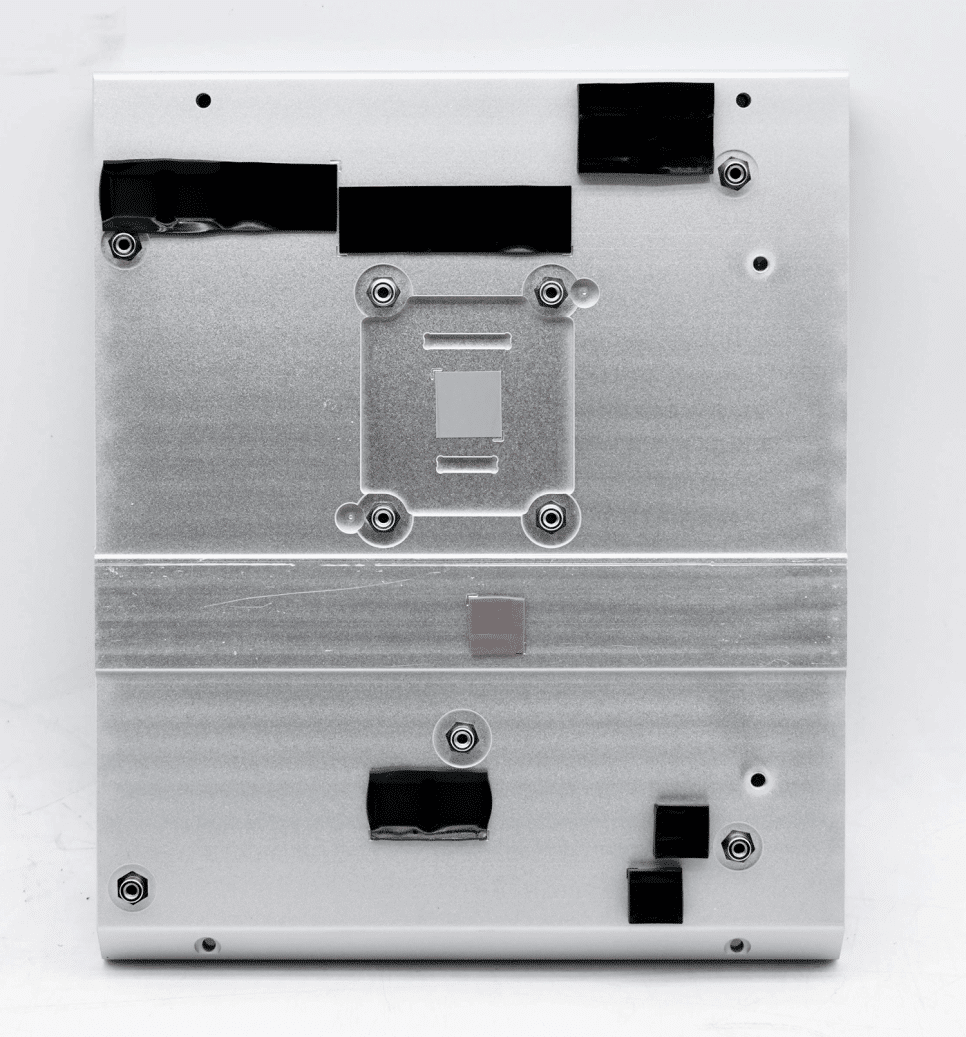

Nuvo-7501은 팬리스 타입으로 히트싱크가 장착되며, 기본으로 CPU와 보드에 부착된 칩의 열전도 방지를 위해 서멀패드(방열패드)가 부착되어 있습니다. 비맥스테크놀로지에서 취급하고 있는 팬리스PC의 특징으로 열이 발생하는 구성 요소(CPU, PCH, GbE, Power Choke 등)를 히트싱크에 직접 을 수 있게하여 열 방출이 훨씬 효과적입니다.

​

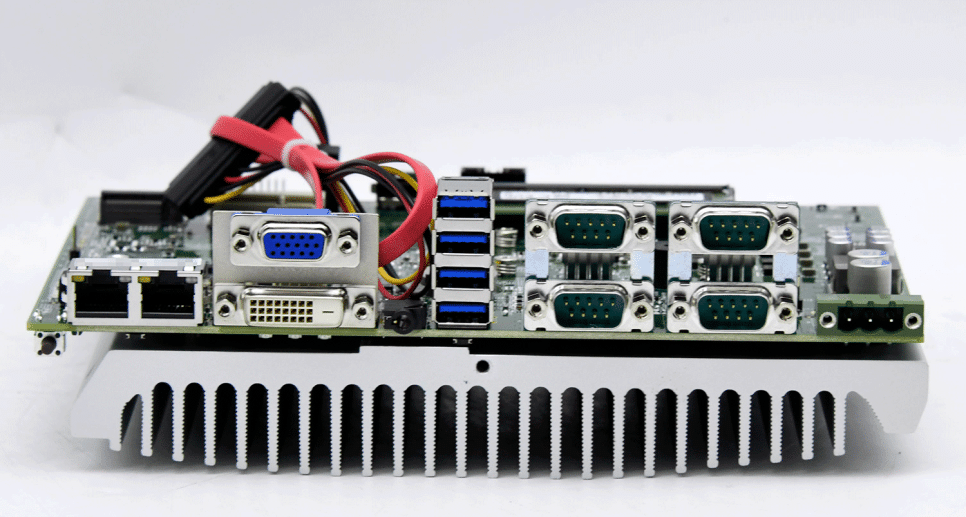

cpu를 부착한 상태의 히트싱크의 모습입니다.

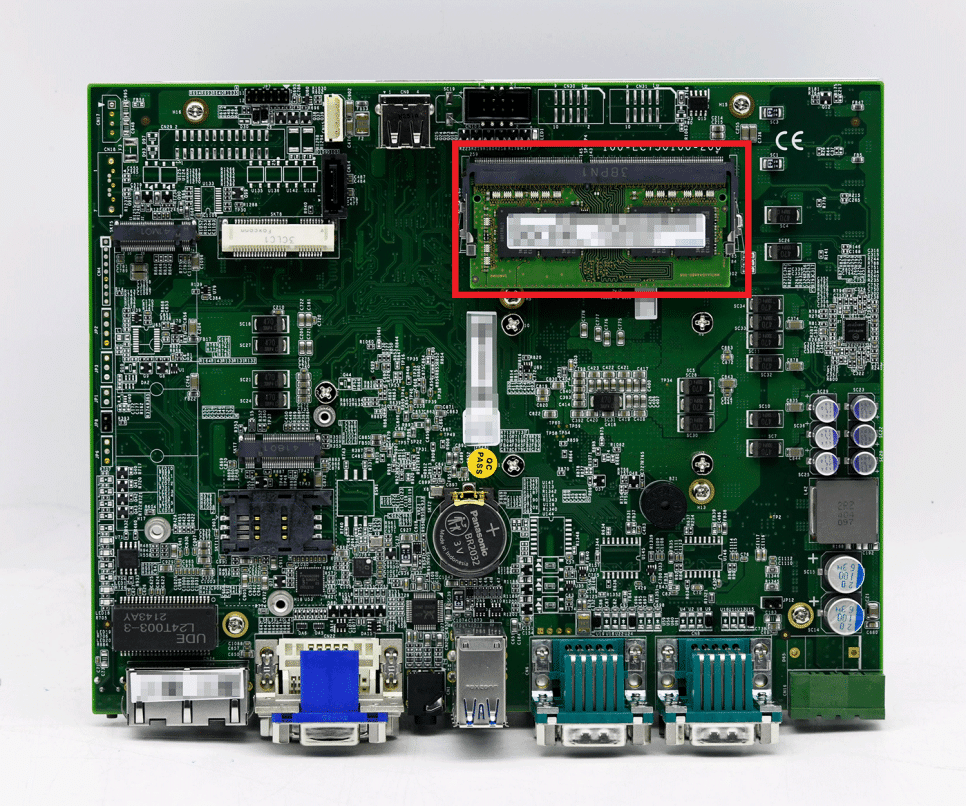

Nuvo-7501은DDR4 SO-DIMM 소켓(빨간색으로 표시)을 제공하여 최대 최대 32GB 까지 장착할 수 있습니다. 이번엔 고객사의 요청으로 DDR4 8GB SO-DIMM이 사용되었습니다.

​

*SO-DIMM 이란?

소형 메모리 모듈로, 주로 노트북이나 소형 PC에서 사용됩니다. 일반적인 DIMM보다 크기가 작고, 고속 데이터 처리를 위한 DDR 메모리를 탑재하여 공간이 제한된 장치에 적합한 선택입니다. 소형화된 설계 덕분에 휴대성이 뛰어나며, 성능과 효율성을 동시에 제공합니다.

Nuvo-7501에는 빠른 읽기 및 쓰기 성능을 위해 M.2 2280 SATA SSD를 설치할 수있는 M.2 2280 슬롯​(SATA 신호 전용-빨간색으로 표시)이 있습니다.

​

*​M.2란?

​M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.

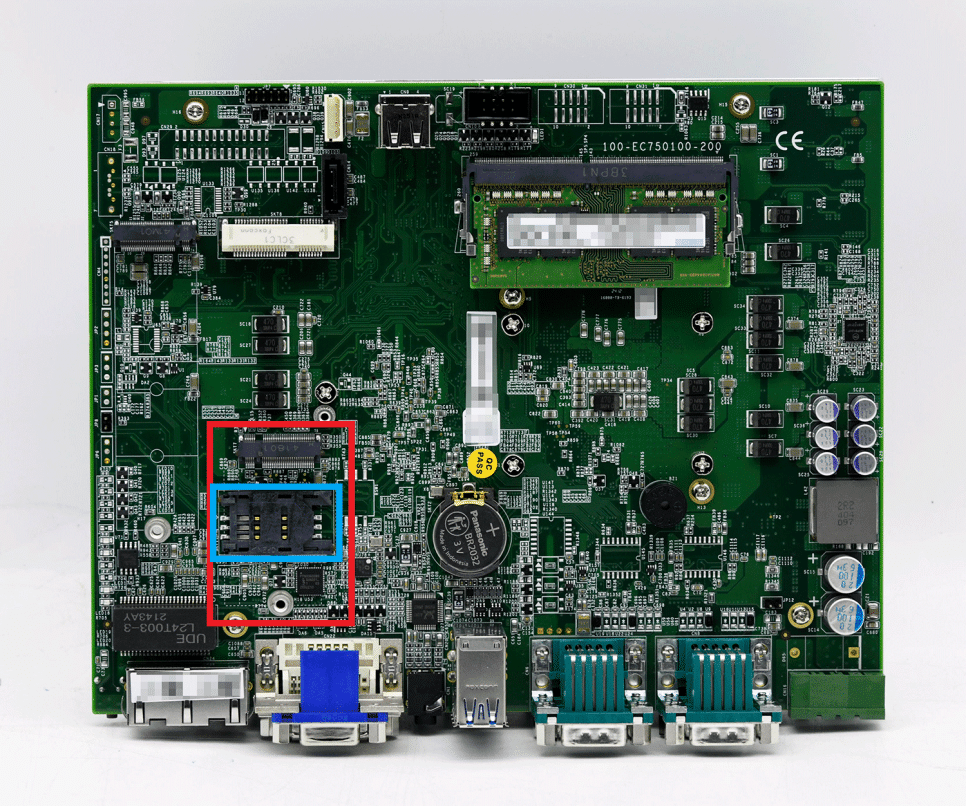

Nuvo-7501​ mini-PCIe 사양 개정판을 준수하는 mini PCIe 소켓 (빨간색으로 표시)을 제공합니다. 이 소켓에 mini PCI 모듈을 설치할 수 있으며 PCIe 신호를 실행하도록 자동으로 감지하고 구성합니다. mini PCIe 소켓은 SIM 카드 (파란색으로 표시)를 지원하도록 설계되었습니다. SIM 카드가 설치되어 있으면 3G/4G 네트워크를 통해 인터넷에 액세스할 수 있습니다.

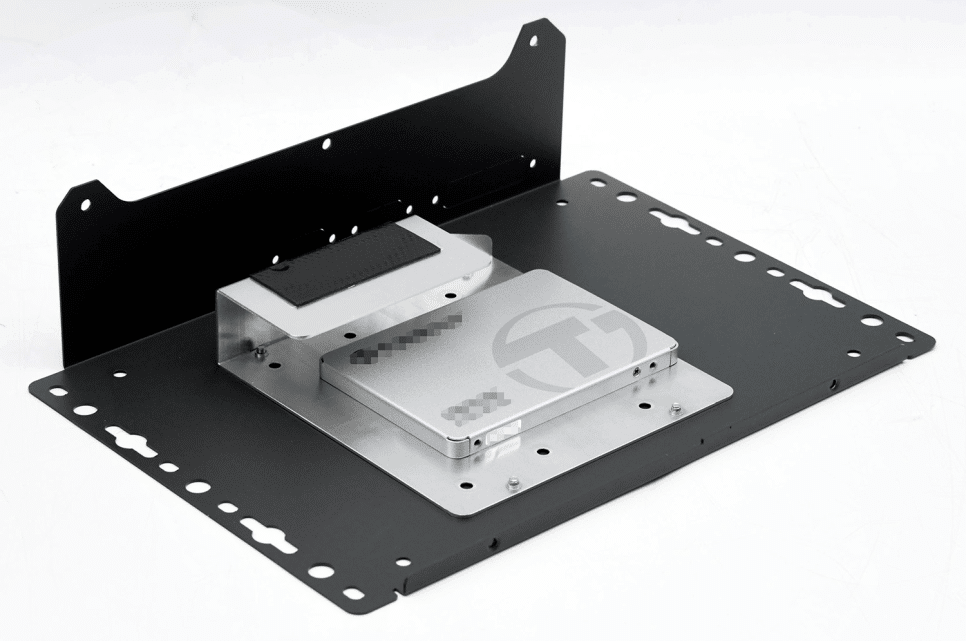

Nuvo-7501​의 하단에는 2.5″ SSD/HDD 또는 3.5″ HDD를 장착할 수 있는 브라켓이 있으며, 이번에 고객사의 요청으로 512GB 2.5"SATA SSD를 HDD/SSD 브래킷에 장착하였습니다.

​

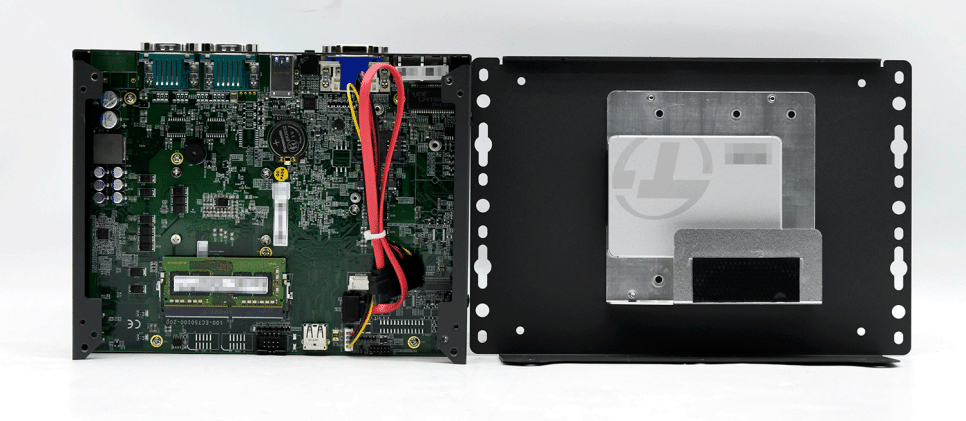

마더보드에 SATA 선을 연결 해 준 후 보드에 HDD/SSD 브래킷을 연결 시켜 주기 전 모습입니다.

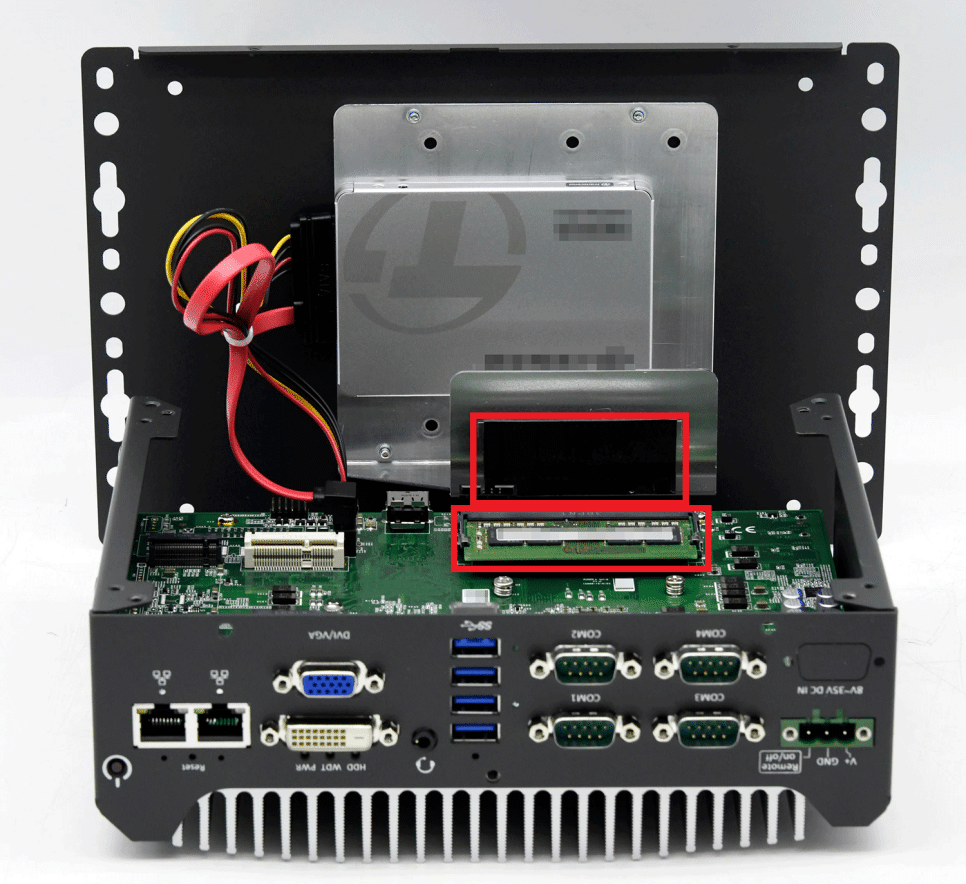

메모리의 열을 방출하기 위해 써멀패드가 부착되어 있습니다.

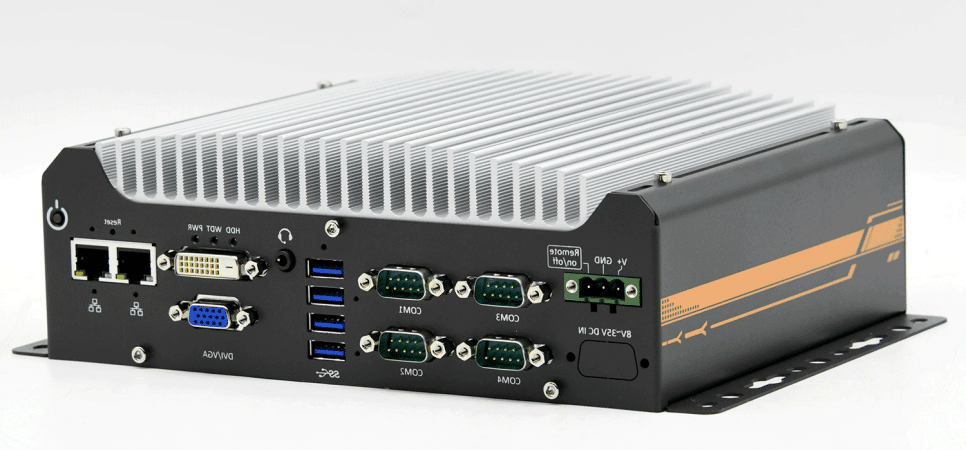

Nuvo-7501​이 완성되었습니다!





비맥스테크놀로지는 원하시는 사양으로 완성 후 철저한 검사를 통해 최적의 PC를 고객님들께 제공해 드리고 있습니다.

​
