안녕하세요!

Digital 시대를 만들어가는 Embedded system과 산업용 컴퓨터 및 Display Solution 기업 비맥스테크놀로지입니다!

이번엔 머신비전에 사용된 4U Rackmount(랙마운트) 컴퓨터의 제작 후기를 포스팅하도록 하겠습니다!





4U 랙마운트 컴퓨터 제작 후기


제작된 4U 랙마운트 컴퓨터는 비맥스테크놀로지에서 취급하고 있는 4U 타입의 제품이 사용되었습니다.

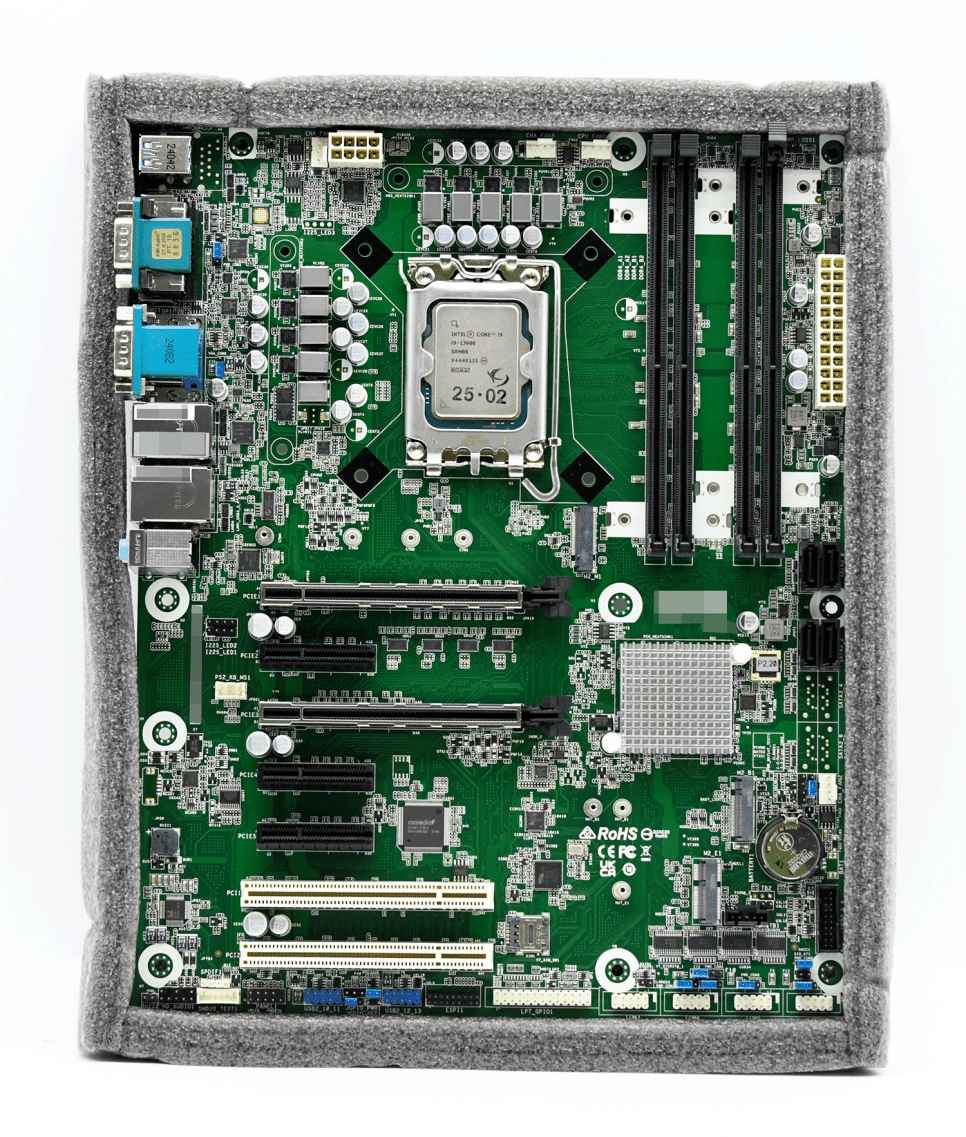

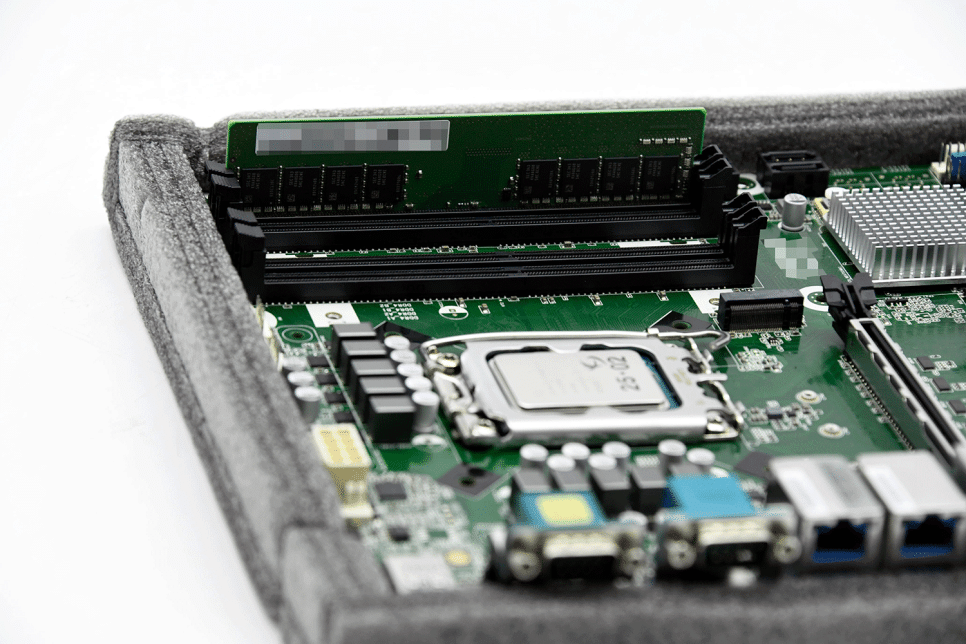

사용된 보드는 Q670칩셋의 Intel 12~14세대가 지원되는 ATX보드입니다.

4개의 288-pin DIMM DDR4 슬롯이 있어 최대 128GB까지 장착이 가능하며,

1 x PCIe x16 (Gen4), 1 x PCIe x8 (Gen4), 2 x PCIe x4 (Gen4), 1 x PCIe x4 (Gen3), 2 x PCI 슬롯 사용이 가능합니다.

CPU는 i9-13900이 장착되었습니다.





메모리는 삼성전자의 DDR4 16GB PC4-25600 1개가 장착되었습니다.

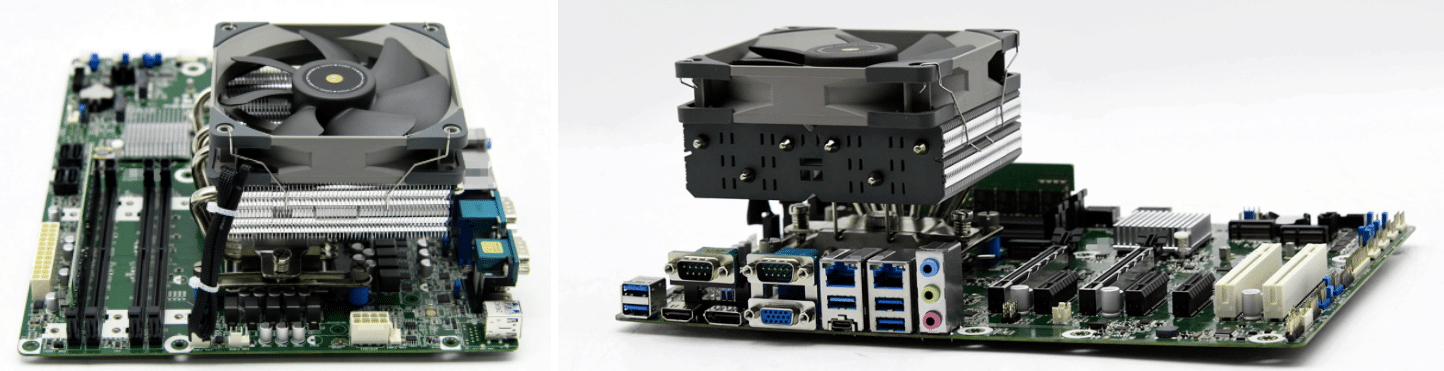

장착된 CPU가 24코어(8+16) 32쓰레드, 최대 터보 219W로 작동되는 고사양이기 때문에 이에 맞는 쿨러를 장착해주었습니다.

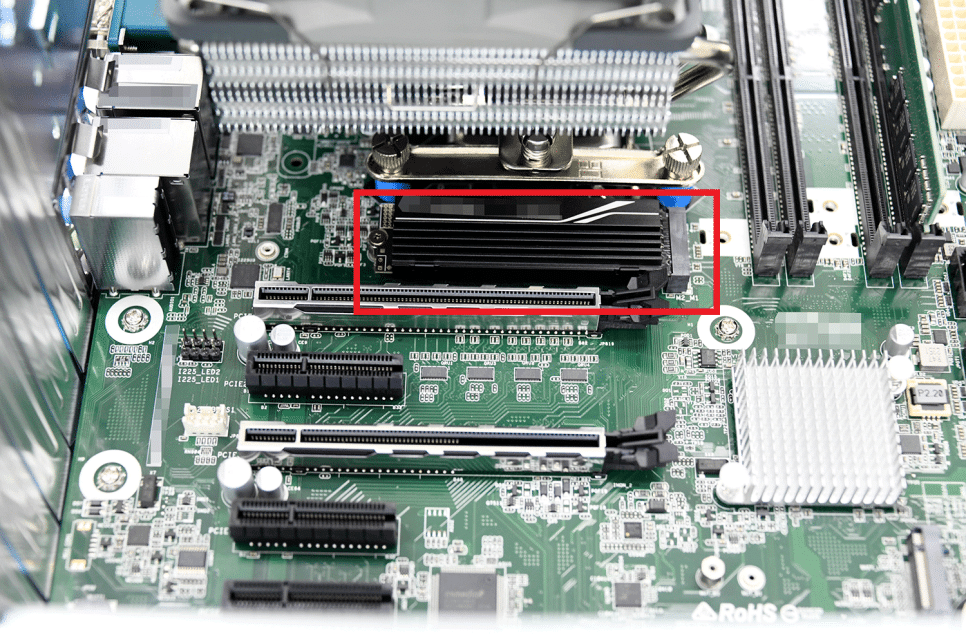

보드에 1개의 M.2 NVMe SSD (PCIe Gen4 x4) 슬롯을 지원하기에 이번에 M.2 NVMe 4TB를 장착하였습니다.


*M.2 NVMe란?
​먼저 M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.
다음으로 "NVM"은 비휘발성 메모리 (non-volatile memory)를 뜻하며, 보통 SSD 형태로 출시되는 플래시 메모리를 가리킵니다. 기존의 저장매체가 SATA/SAS 규격을 사용했으나 NVMe는 PCI를 통해 CPU에 바로 연결되는 구조를 취하고 있습니다. 따라서 SATA 방식과 PCIe 방식은 속도 차이가 대략 5~6배 정도 납니다.

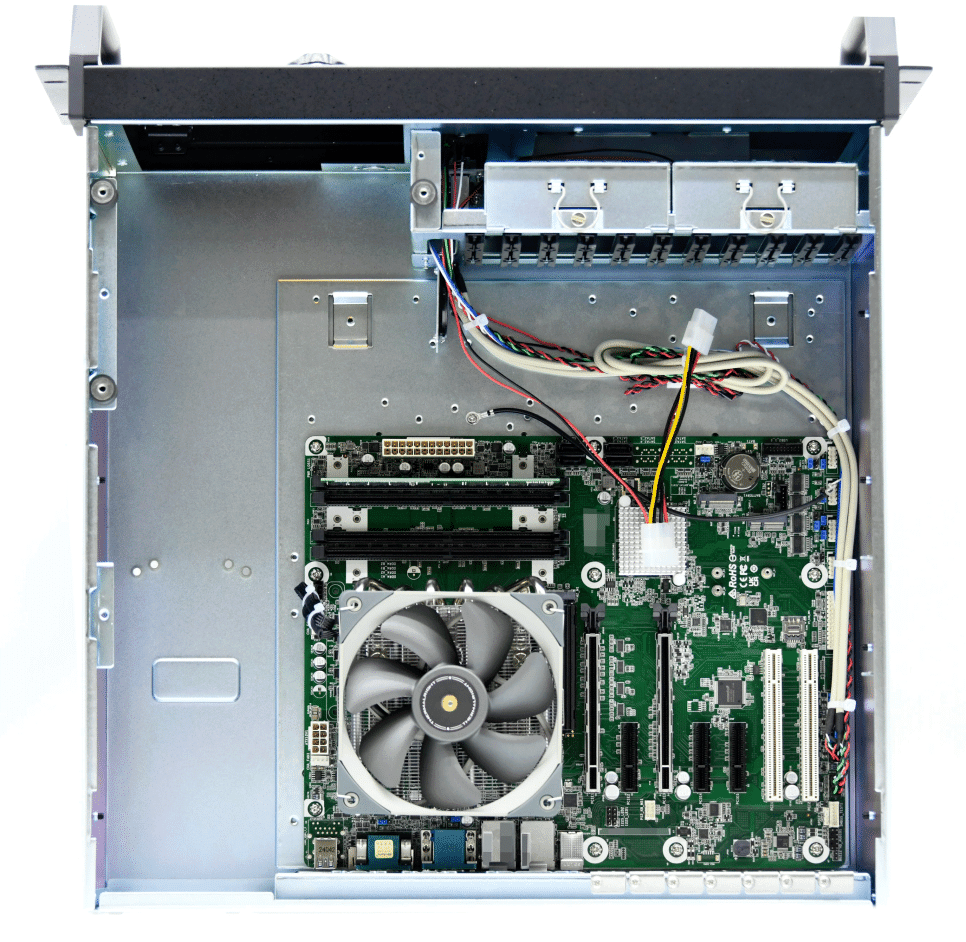

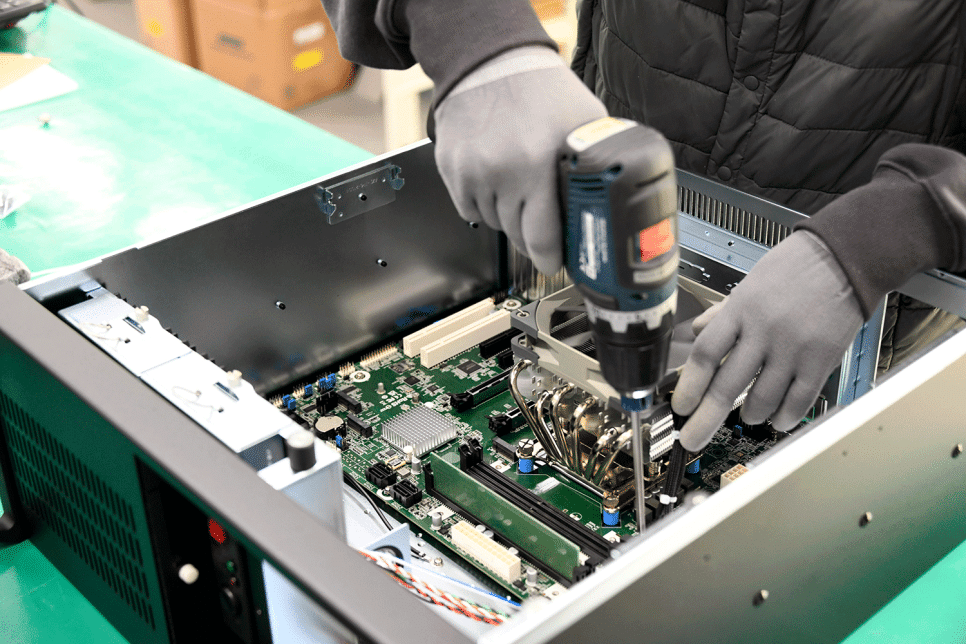

보드를 케이스에 장착합니다.





PC내부 열 방출을 위해 전면에 기본적으로 쿨러가 장착되며, 쿨러 동작과 파워, 리셋 등의 LED 작동을 위해 보드에 케이블을 연결해 주었습니다.

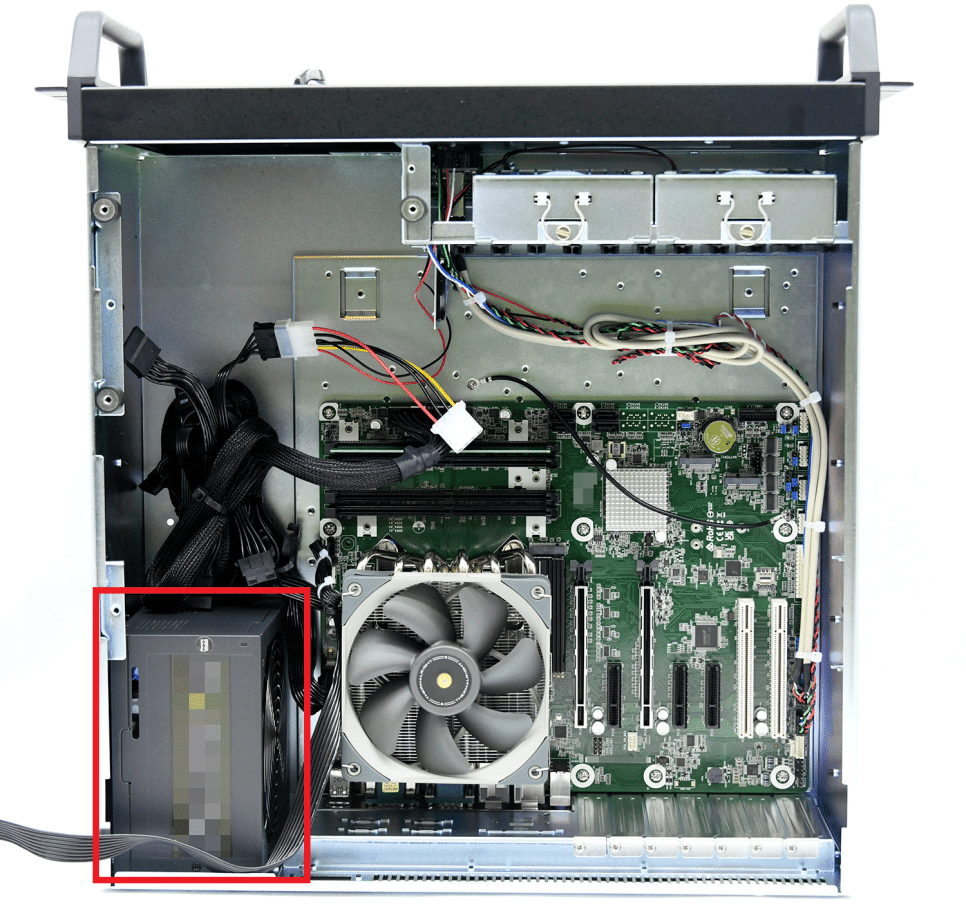

장착된 파워는 ATX 700W 80plus Gold Bronze제품입니다.


* 80 PLUS란?
80 PLUS는 컴퓨터 장치 중 하나인 컴퓨터 전원 공급 장치(PSU)의 에너지 효율을 제고시키는 인증 규격입니다. 해당 인증을 받기 위해서는 컴퓨터 전원 공급 장치에 20%, 50%, 100% 부하 시 효율이 80% 이상이어야 하며, 역률이 100% 부하 시 0.9 이상이어야 합니다. 80 Plus 인증을 받은 전원 공급 장치를 사용하면, 효율이 낮은 전원 공급 장치를 사용할 때에 비해 더 적은 전기로 같은 출력을 낼 수 있어서 전기 요금과 전력 낭비를 줄일 수 있습니다.


M.2 NVMe SSD이외에 2.5" SATA 256GB SSD도 추가로 장착하였습니다.

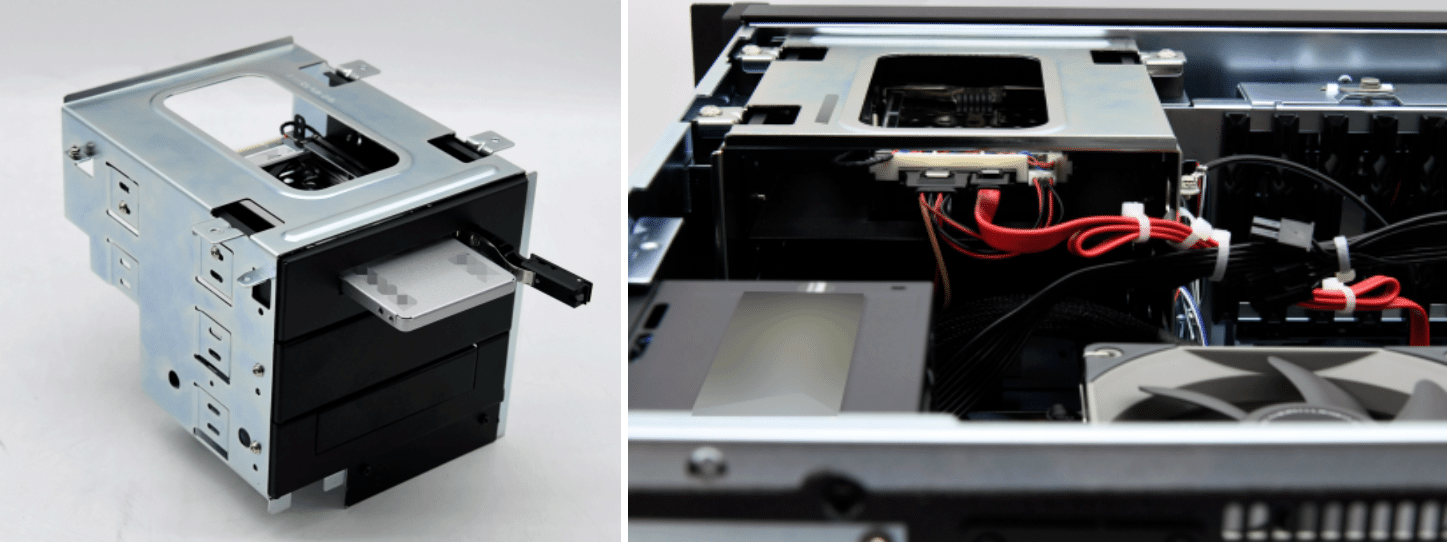

사용자가 꺼내고 넣기 쉽게 핫스왑 랙을 추가하였으며, 오른쪽 사진은 SATA케이블을 연결한 모습입니다.

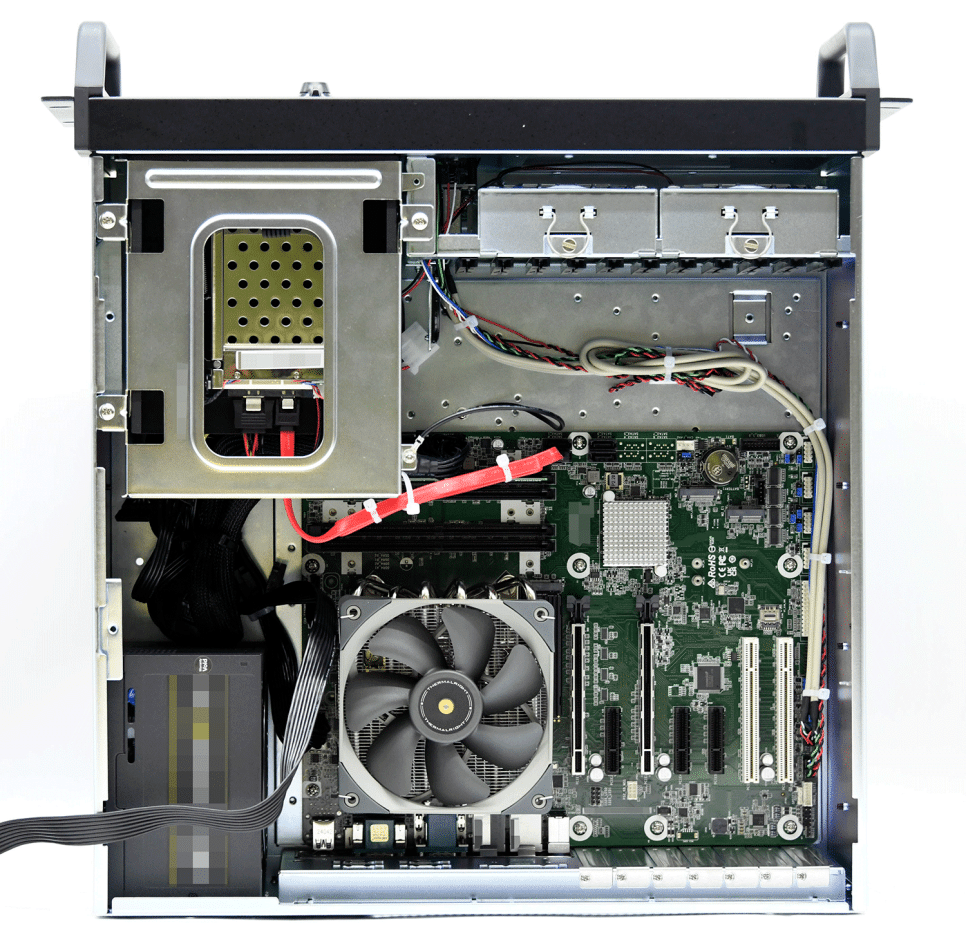

핫스왑 랙까지 장착한 후 파워, SATA등의 케이블이 보드 부품에 방해되지 않도록 선정리까지 완료된 내부의 모습입니다.

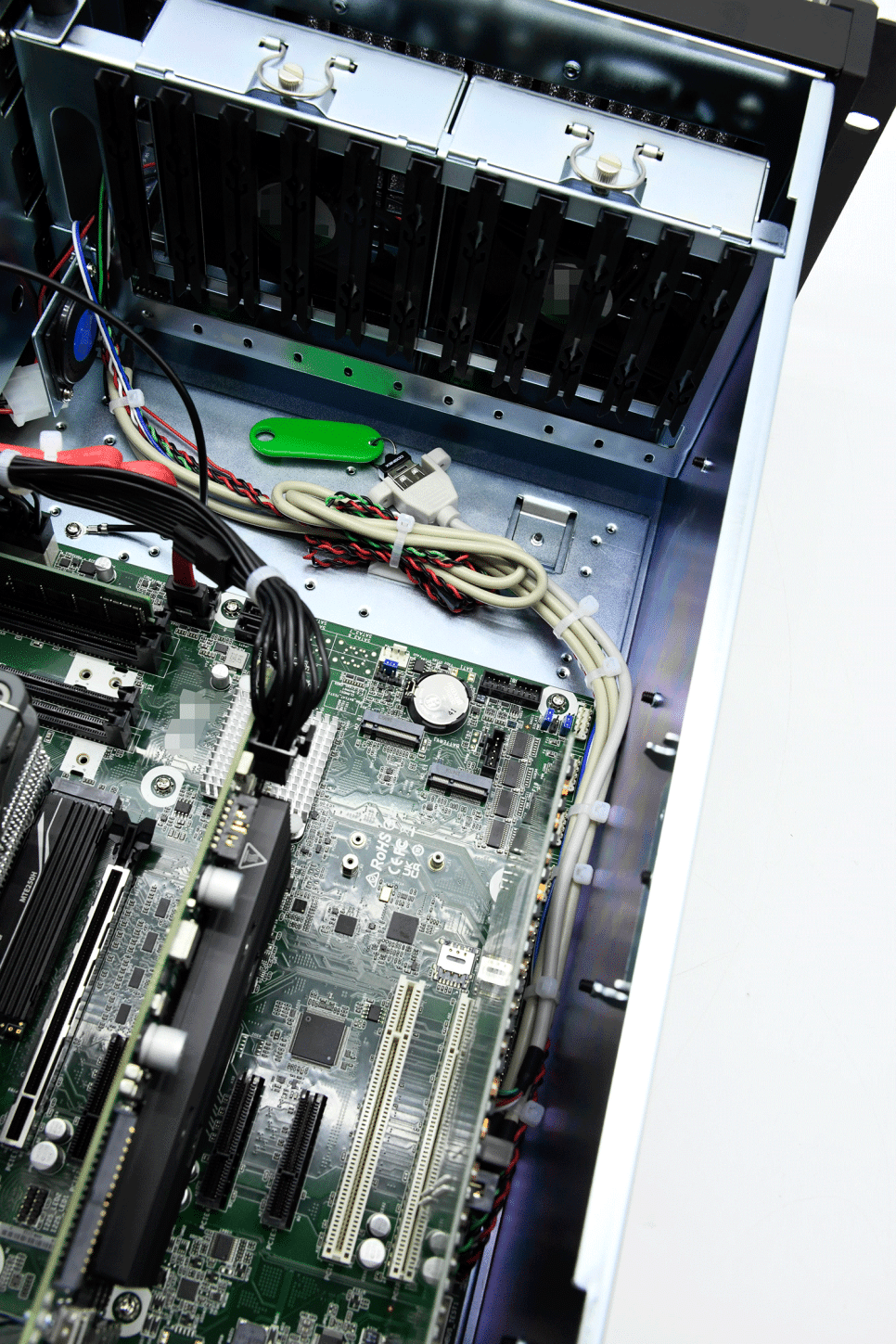

고객사의 요청으로 USB동글를 내부에 연결해주었으며, 사급 USB를 장착하였습니다.

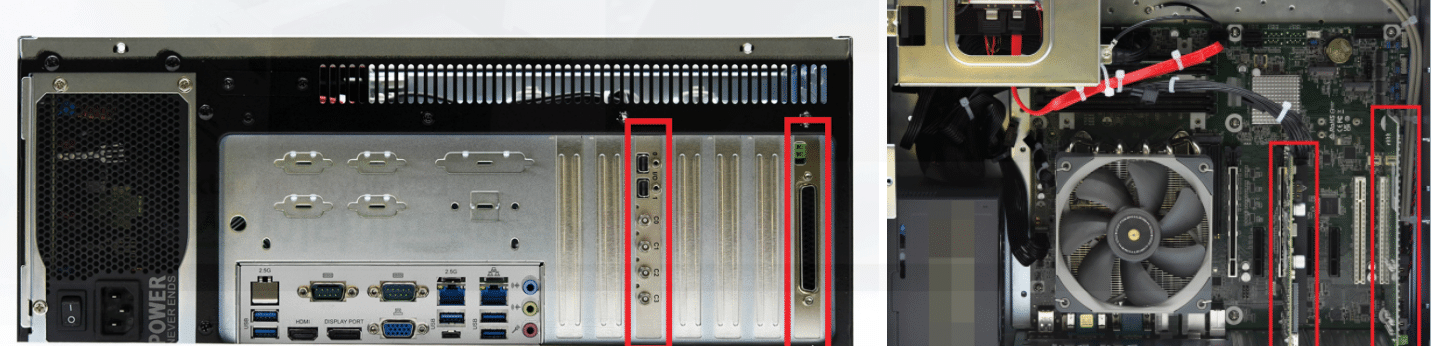

추가로 고객사에서 요청하신 32ch DIO카드와 프래임 그래버 카드를 장착해 주었습니다.


* DIO(디지털 I/O)란?
컴퓨터 기반 시스템에 디지털 입출력 기능을 제공하는 장치나 모듈을 말합니다. 컴퓨터가 외부와 통신하는 방식을 나타내는 I/O(Input/Output)의 일종으로, 디지털 신호를 수집하고 생성합니다.

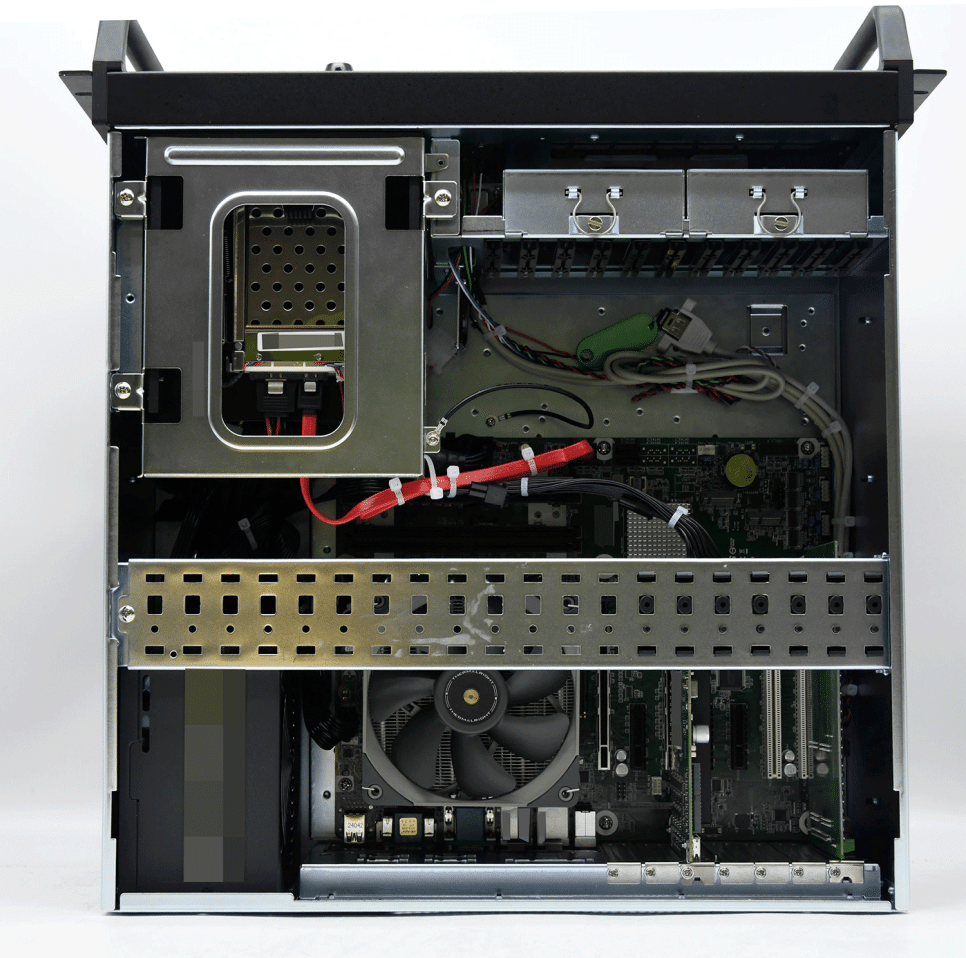

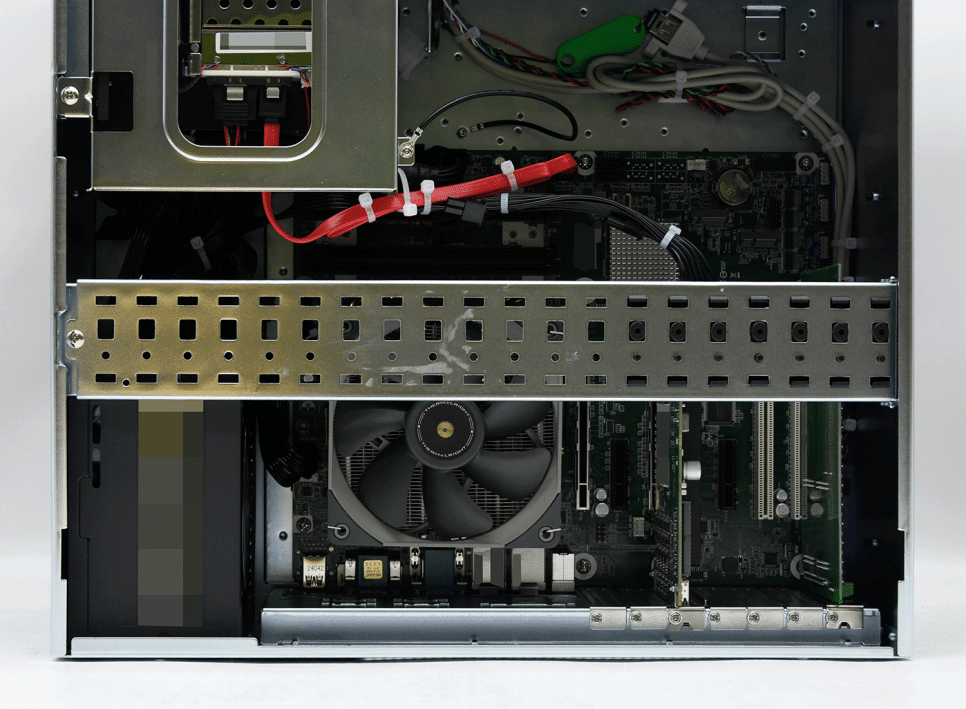

마지막으로 그래픽카드 등 크기가 큰 카드류를 장착할 시 고정 및 케이스의 뒤틀림을 방지하게 위해 상단에 바가 장착됩니다.

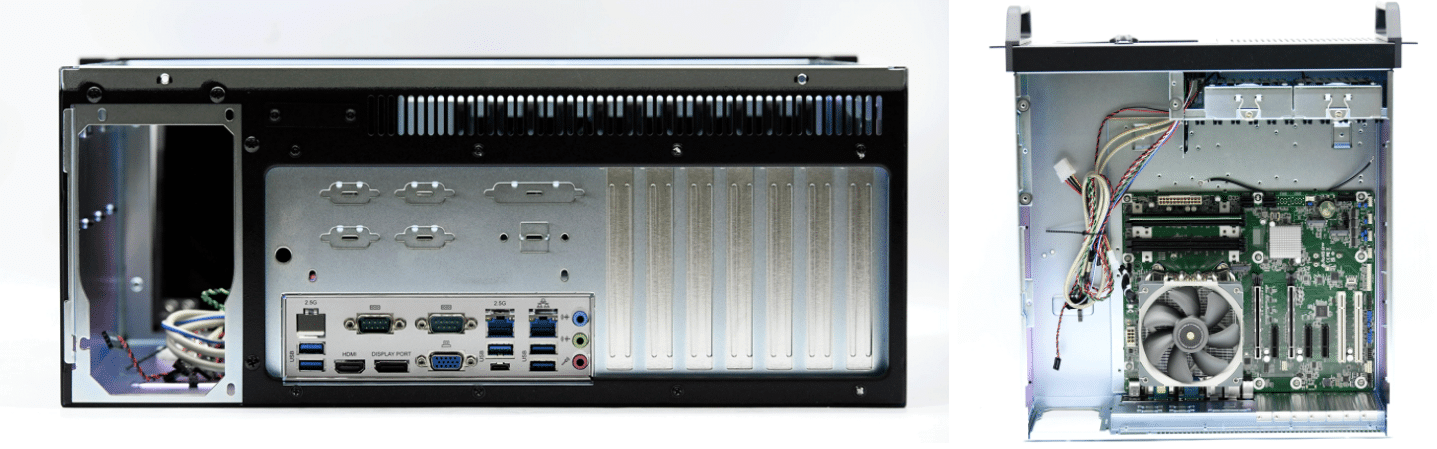

완성된 내부의 모습입니다.

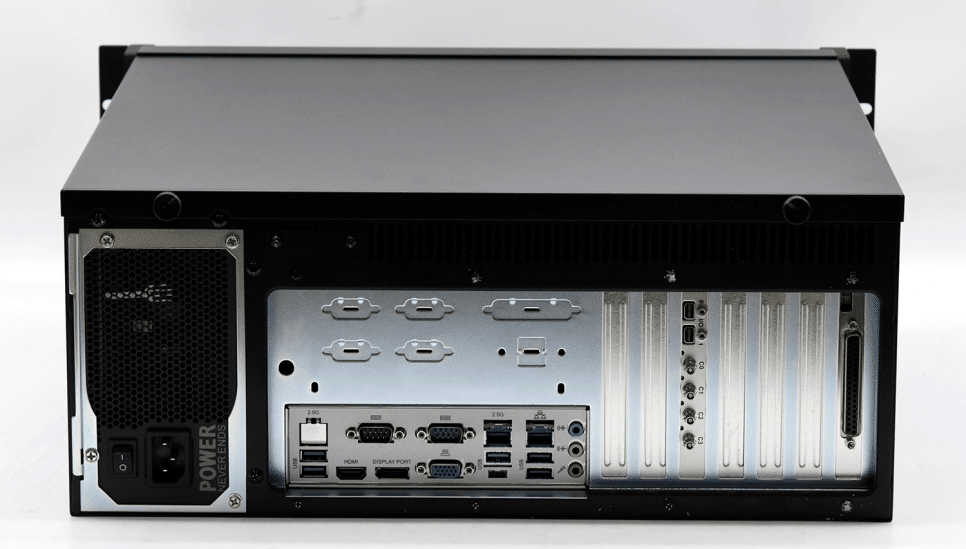

4U Rackmout(랙마운트) 컴퓨터가 완성 되었습니다!





비맥스테크놀로지는 원하시는 사양으로 완성 후 철저한 검사를 통해 최적의 PC를 고객님들께 제공해 드리고 있습니다.
