이번에는 머신비전 컨트롤러용으로 사용된 ​Nuvo-9006E-POE 제작 과정을 소개하겠습니다!



Nuvo-9006E-POE 제작 후기

Nuvo-9006E-POE



Nuvo-9000 시리즈는 강력한 산업용 임베디드 Fanless PC입니다. Intel® 14세대/13세대/12세대​ Gen Core™ i3/ i5/ i7/ i9로 구동되는 Nuvo-9006E-POE는 고성능 임베디드 Fanless PC 입니다. PoE 기능을 갖춘 Nuvo-9006E-POE는 뛰어난 성능과 확장성, 내구성을 겸비하여 산업 자동화 및 AI 컴퓨팅 등의 분야에서 이상적인 임베디드 Fanless PC입니다.

​

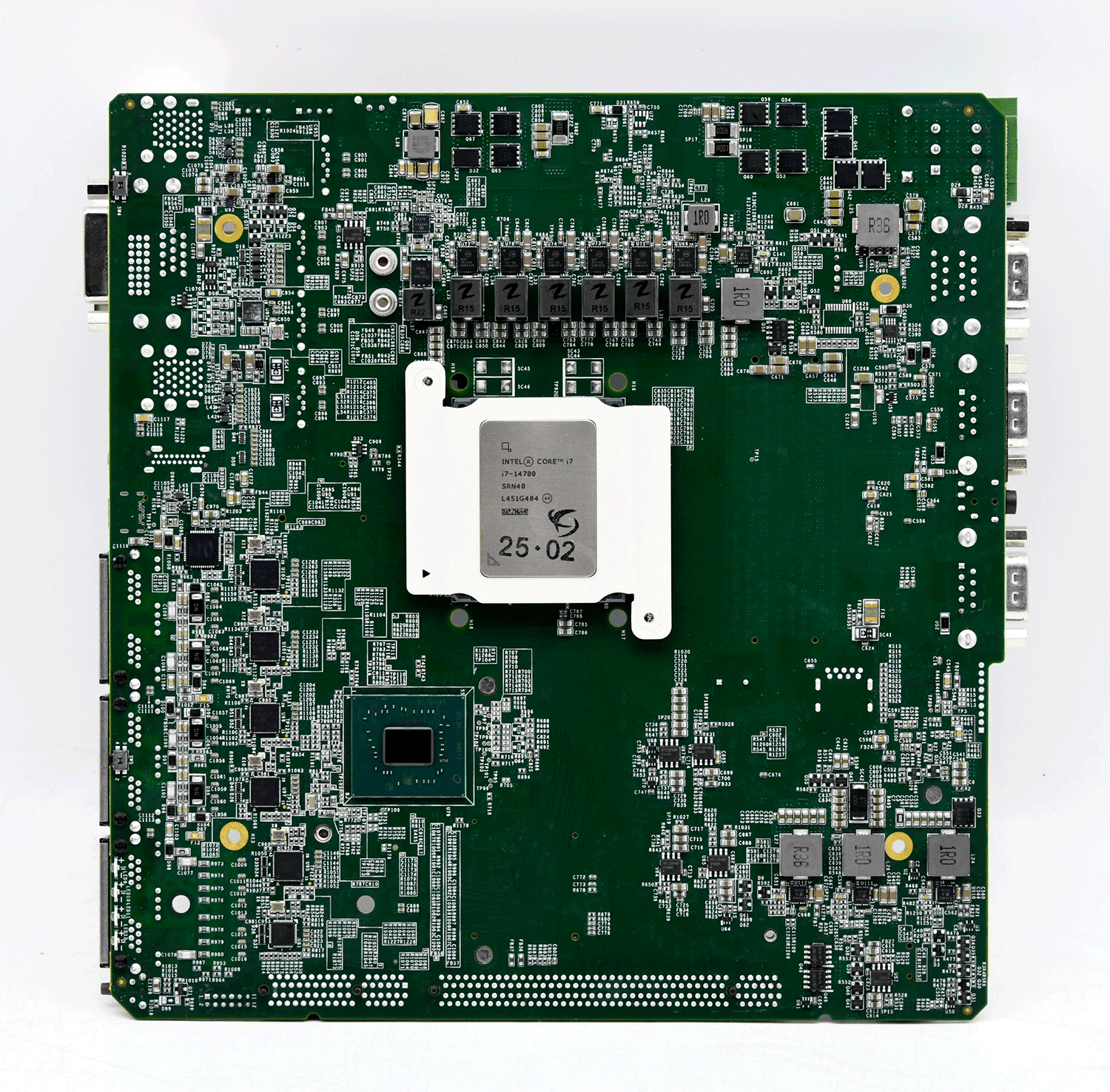

이번에 사용된 CPU는 Intel i7-14700입니다.

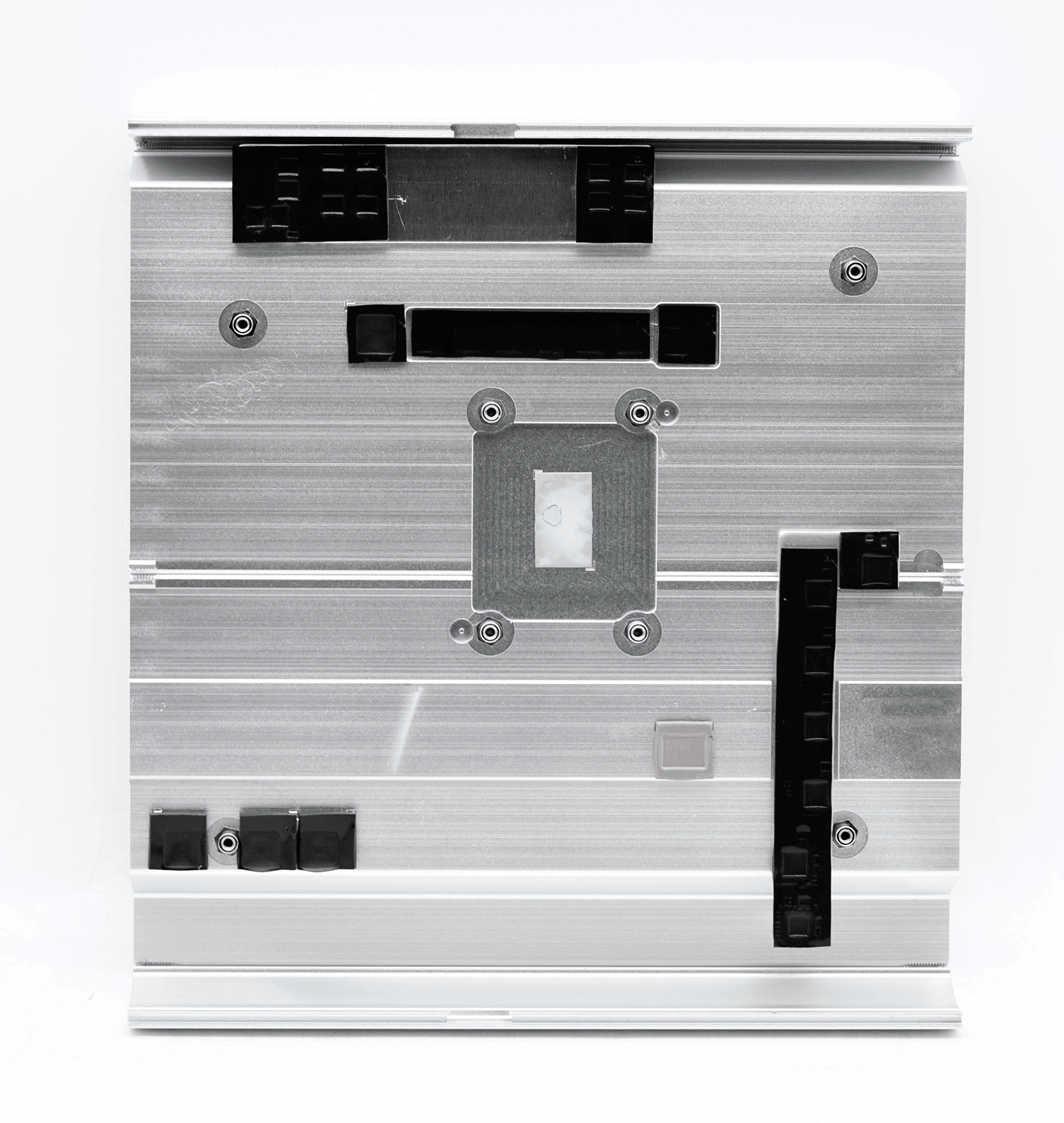

Nuvo-9006E-POE는 팬리스 타입으로 히트싱크가 장착되며, 기본으로 CPU와 메인보드에 장착된 칩의 열전도 방지를 위해 서멀패드(방열패드)가 부착되어 있습니다. 비맥스테크놀로지에서 취급하고 있는 팬리스PC의 특징으로 열이 발생하는 구성 요소(CPU, PCH, GbE, Power Choke 등)를 히트싱크에 직접 닿을 수 있게하여 열 방출이 훨씬 효과적입니다.

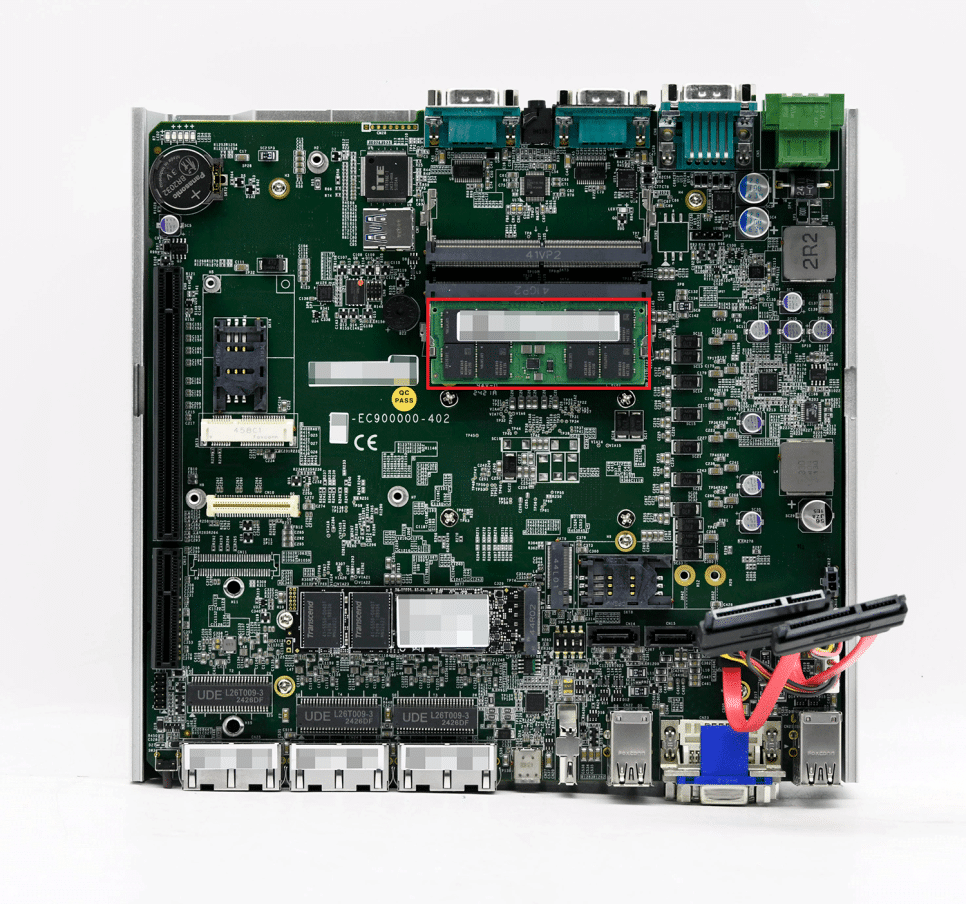

Nuvo-9006E-POE는 DDR5 SO-DIMM 소켓(빨간색으로 표시)을 제공하여 한 슬롯에 최대 32GB까지 장착할 수 있습니다. 이번엔 고객사의 요청으로 DDR5 32GB SO-DIMM 1개가 장착되었습니다.

해당 제품은 산업용으로 제작되어 -40°C에서 85°C까지의 넓은 온도 범위에서도 안정적으로 작동합니다.

​*SO-DIMM 이란?

SO-DIMM 이란 소형 메모리 모듈로, 주로 노트북이나 소형 PC에서 사용됩니다. 일반적인 DIMM보다 크기가 작고, 고속 데이터 처리를 위한 DDR 메모리를 탑재하여 공간이 제한된 장치에 적합한 선택입니다. 소형화된 설계 덕분에 휴대성이 뛰어나며, 성능과 효율성을 동시에 제공합니다.

Nuvo-9006E-POE는 5G/4G SIM 슬롯(파란색으로 표시)이 있는 M.2 2242/ 3042/ 3052 슬롯(빨간색으로 표시)이 있습니다. 5G 또는 4G M.2 모듈과 SIM 카드를 설치하면 공급자의 네트워크를 통해 인터넷에 액세스할 수 있습니다.

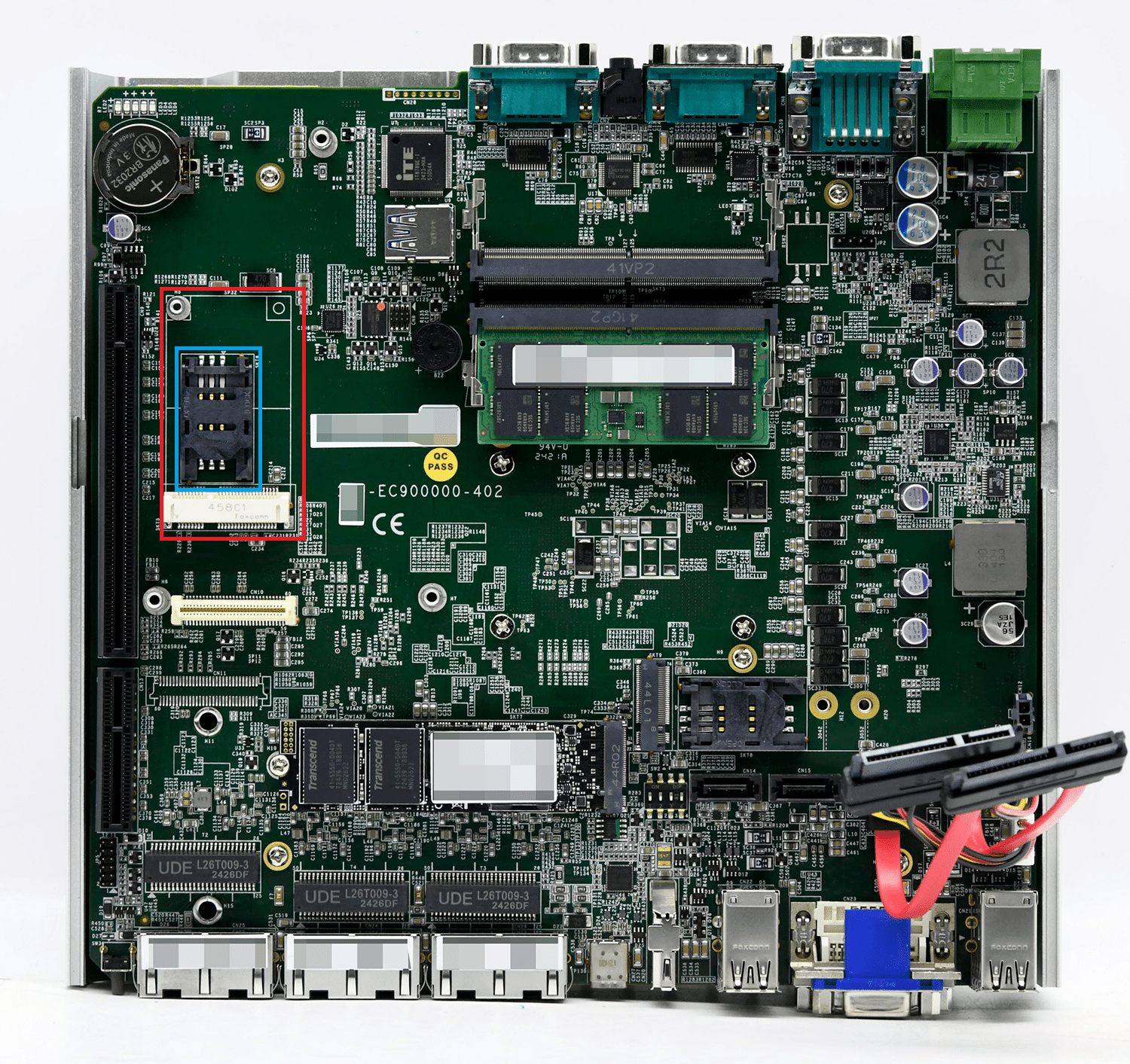

Nuvo-9006E-POE는 mini-PCIe 사양 개정판을 준수하는 mini-PCIe 소켓(빨간색으로 표시)을 제공합니다. 이 mini-PCIe 소켓은 SIM 카드(파란색으로 표시)를 지원하도록 설계되었습니다. SIM 카드를 설치하면 시스템에서 이동통신사의 4G/3G 네트워크를 통해 인터넷에 액세스할 수 있습니다. 무선(WiFi/ 4G/ 3G) 통신을 위해 전면 및 후면 패널에 여러 개의 SMA 안테나 구멍을 배치할 수 있습니다.



Nuvo-9006E-POE는 NVMe SSD를 설치할 수 있는 Gen4 x4 PCIe M.2 2280 슬롯이 있습니다. M.2 NVMe SSD는 2.5인치 SSD에 비해 훨씬 더 나은 시스템 성능을 제공합니다.

이 제품에는 M.2 SSD 1TB가 장착되어 있으며, 산업용 설계로 -40°C에서 85°C까지의 폭넓은 온도 범위에서도 안정적으로 작동합니다.

​

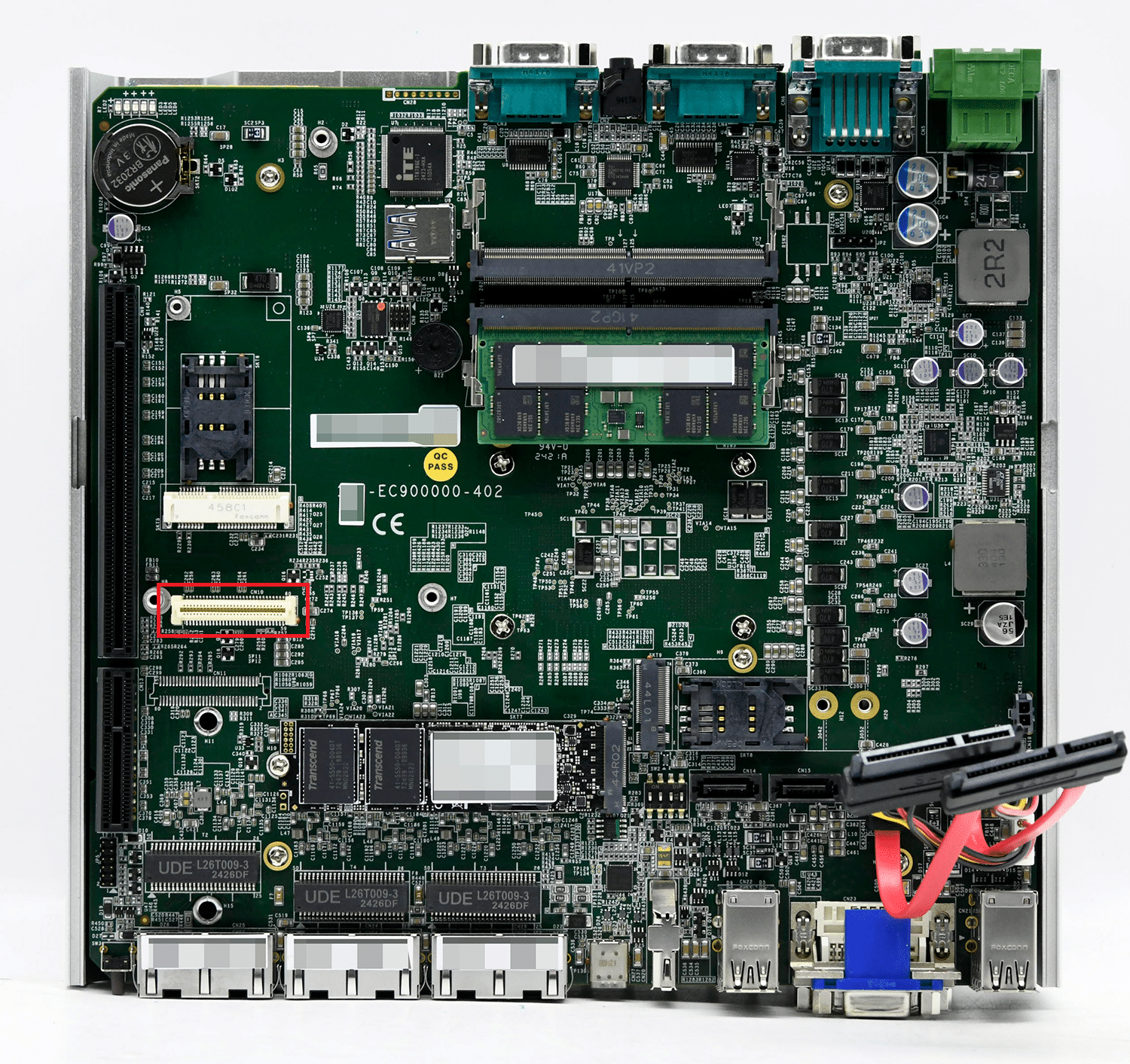

Nuvo-9006E-POE에는 Neousys MezIO™ 인터페이스가 내장되어 있습니다. 특허받은 MezIO™ 설계로 인해 I/O확장을 위한 가성비 높고 안정적인 Neousys만의 팬리스 임베디스 시스템으로 강화됩니다. MezIO™ 모듈은 다양화된 버티컬 시장에 맞게 애플리케이션 지향적 기능을 선사합니다.

*MezIO란?

MezIO (교환 가능한 메자닌 I/O 보드)는 애플리케이션 지향 I/O 기능을 내장형 시스템에 통합하도록 설계된 인터페이스 모듈입니다.

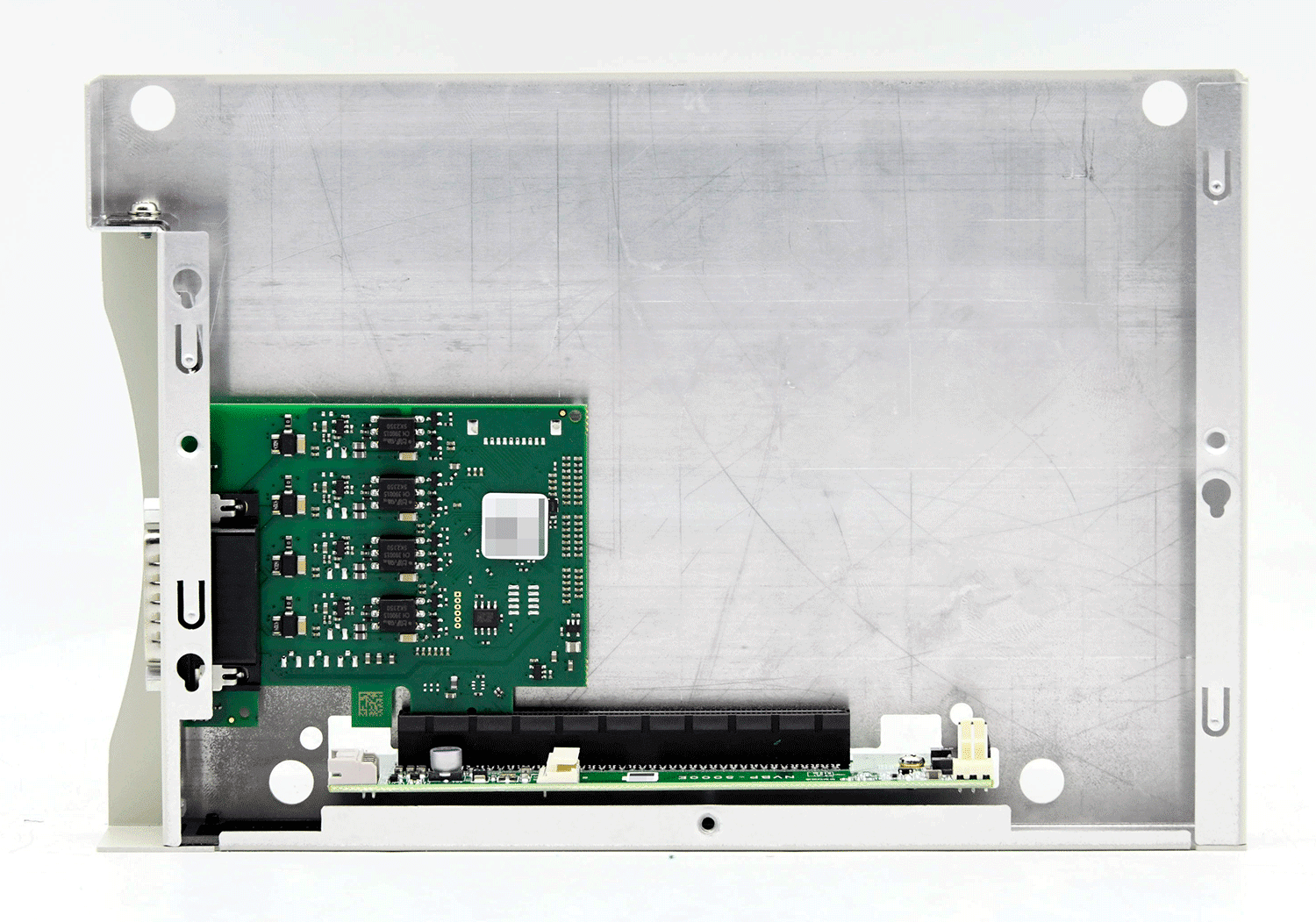

특허받은 카세트의 안에는 PCIe 슬롯이 한개 구비되어있어 슬롯 확장이 가능합니다. 이 제품에는 can카드를 착하였습니다.



* can카드란?

CAN 카드(Controller Area Network) 는 산업용 PC나 임베디드 시스템에서 주로 사용하는 통신 인터페이스입니다. 자동차, 공장 자동화, 로봇 제어 등의 분야에서 장비나 센서 간의 신호와 데이터를 실시간으로 빠르고 정확하게 주고받을 때 쓰입니다. 일반적인 Wi-Fi 카드와 달리 높은 신뢰성과 실시간성이 요구되는 산업 현장에서 널리 활용됩니다.

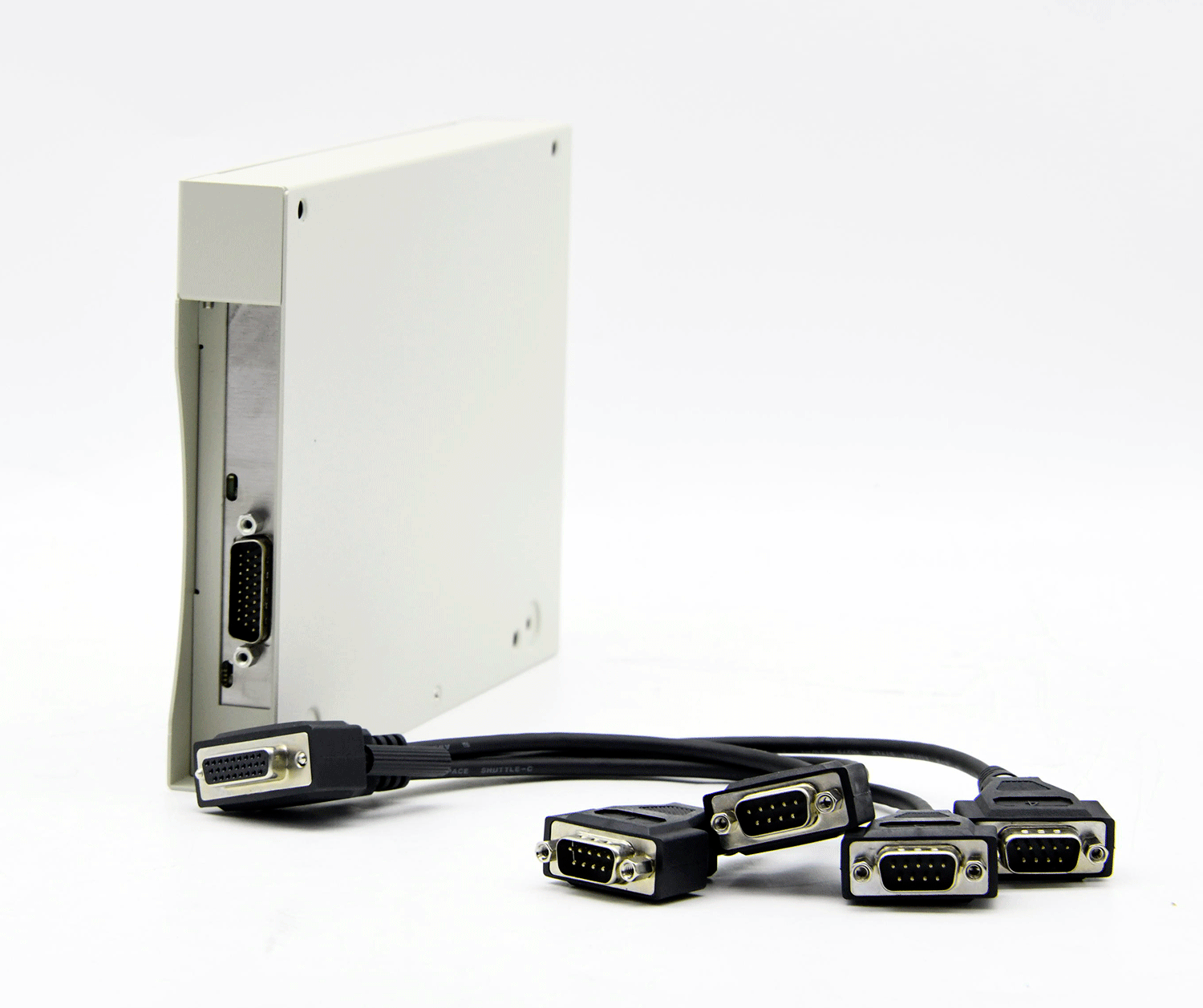

CAN 카드를 장착한 카세트와 CAN 케이블 입니다.





카세트 장착 전 조립이 완료 된 Nuvo-9006E-POE의 모습입니다.





위에서 말씀 드렸듯 특허받은 카세트 설계로 CPU와 확장 카드 간의 열 영향을 차단합니다.

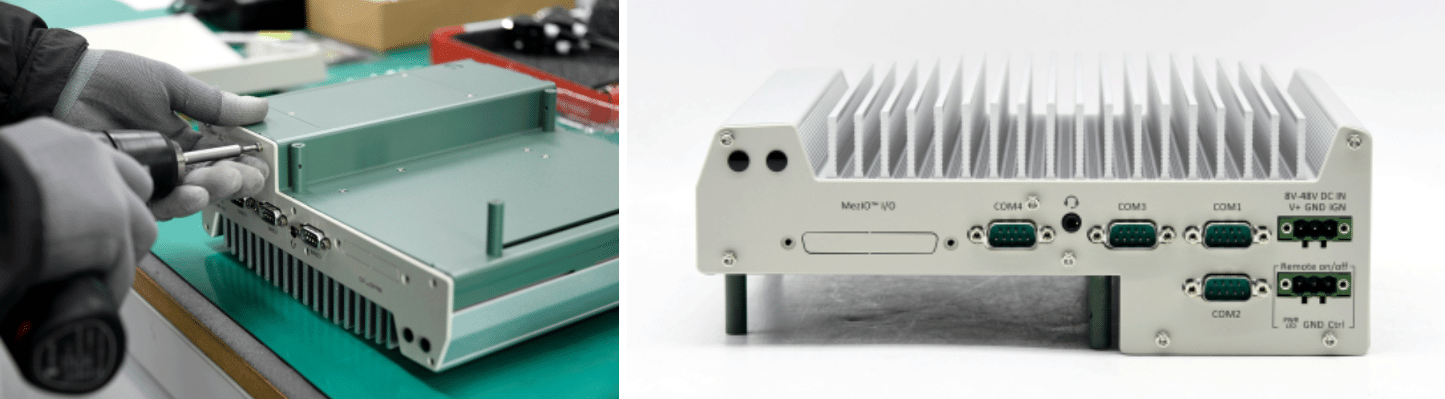

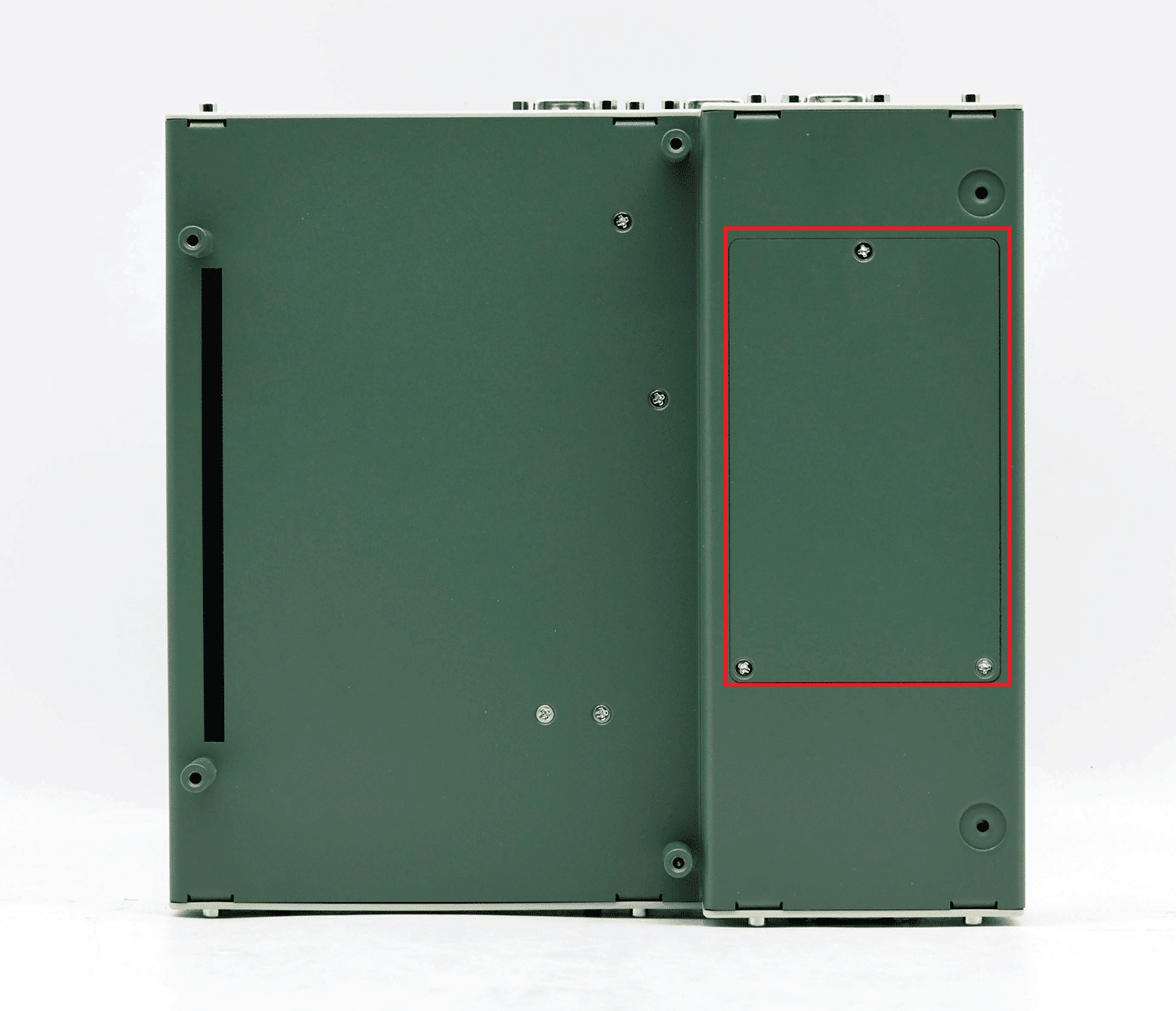

Nuvo-9006E-POE 는 하단에 2.5인치 SSD/HDD를 장착할 수 있으며, 마더보드의 SATA 및 전원 케이블에 연결하여 내장 스토리지로 사용할 수 있습니다.

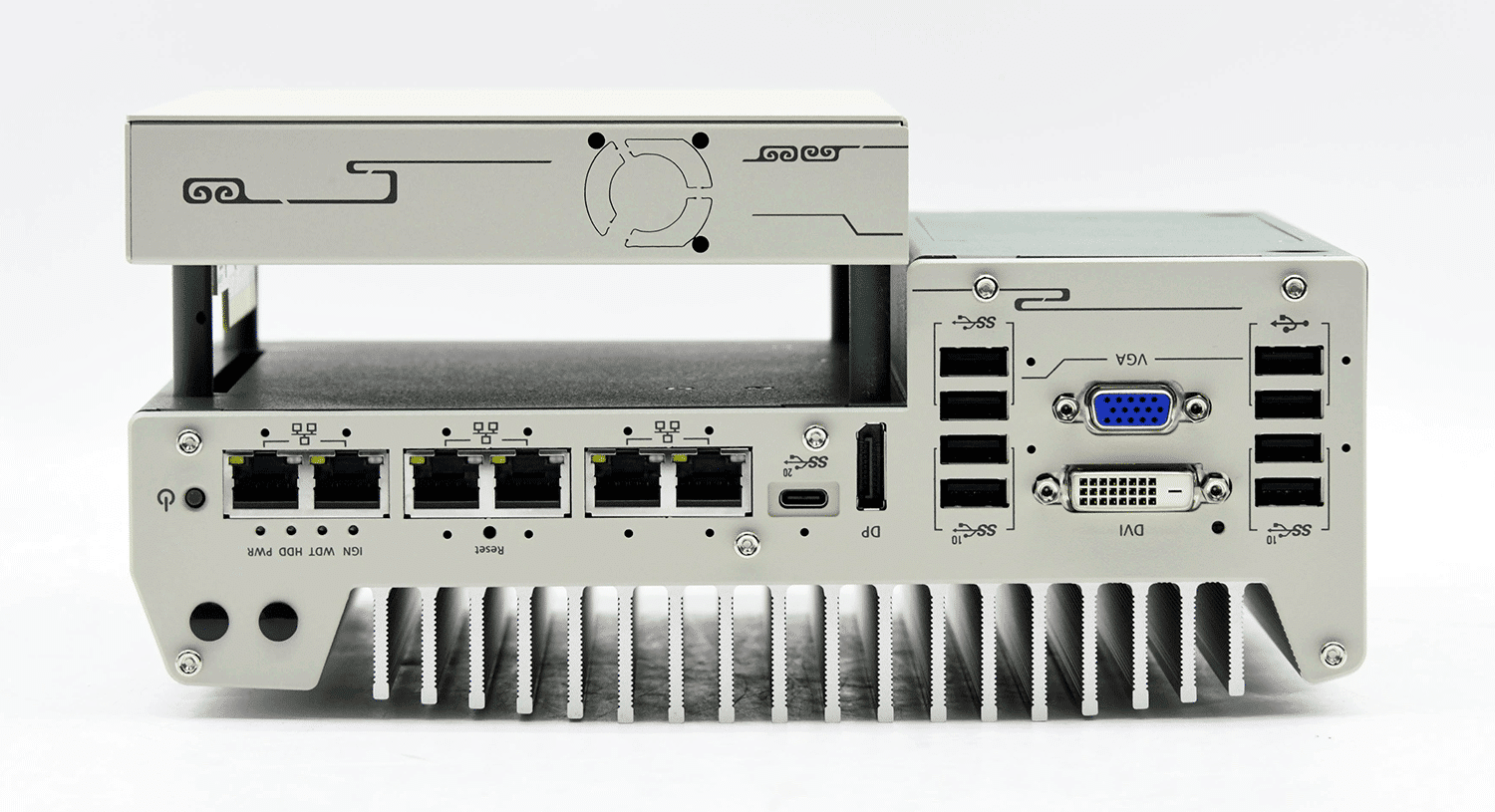

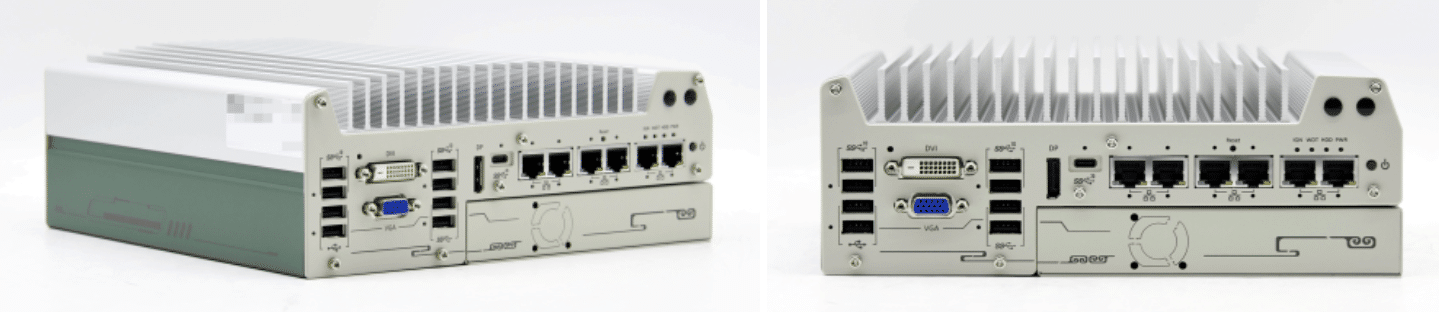

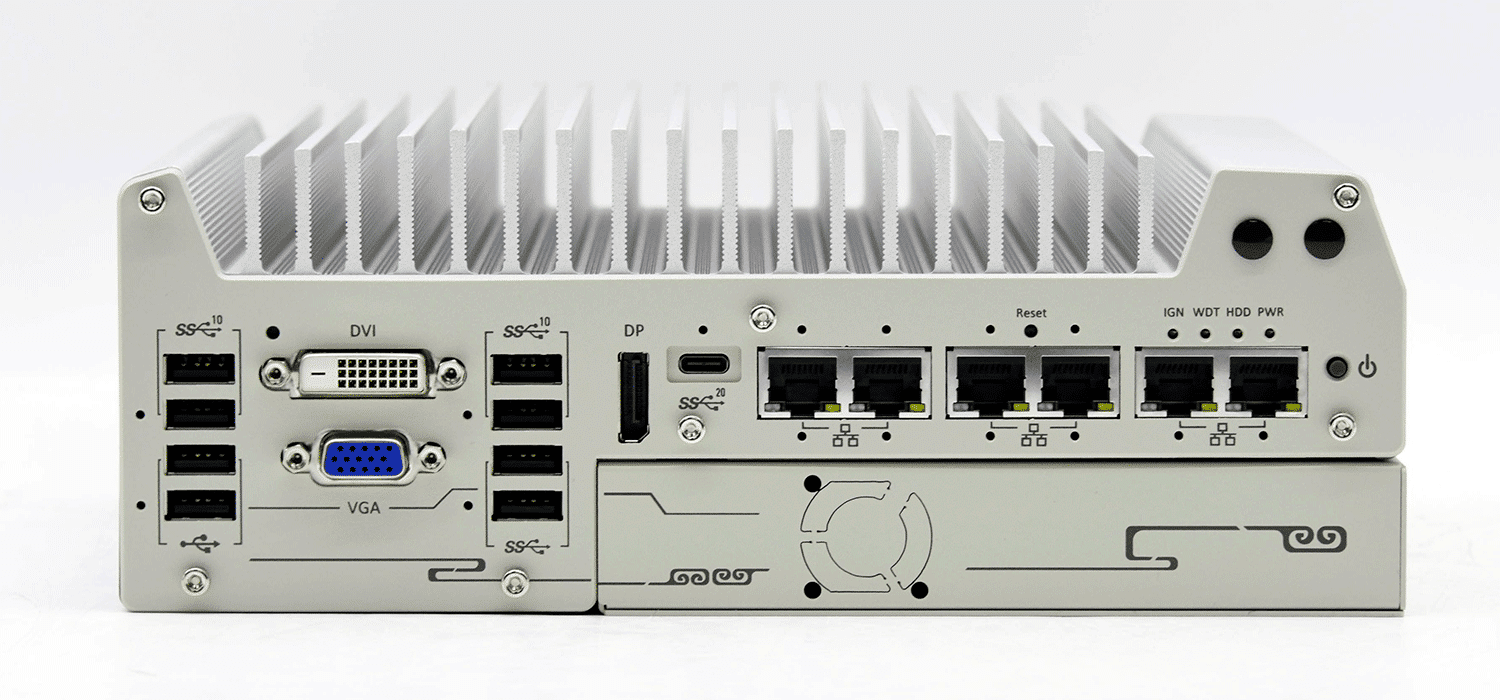

Nuvo-9006E-POE가 완성되었습니다!





비맥스테크놀로지는 원하시는 사양으로 완성 후 철저한 검사를 통해 최적의 PC를 고객님들께 제공해 드리고 있습니다.

​
