이번엔 정밀 선별 공정에 사용된 4U Rackmount(랙마운트) 컴퓨터의 제작 후기를 포스팅하도록 하겠습니다!



4U 랙마운트 컴퓨터 제작 후기





제작된 4U 랙마운트 컴퓨터는 비맥스테크놀로지에서 취급하고 있는 4U 타입의 제품이 사용되었습니다.

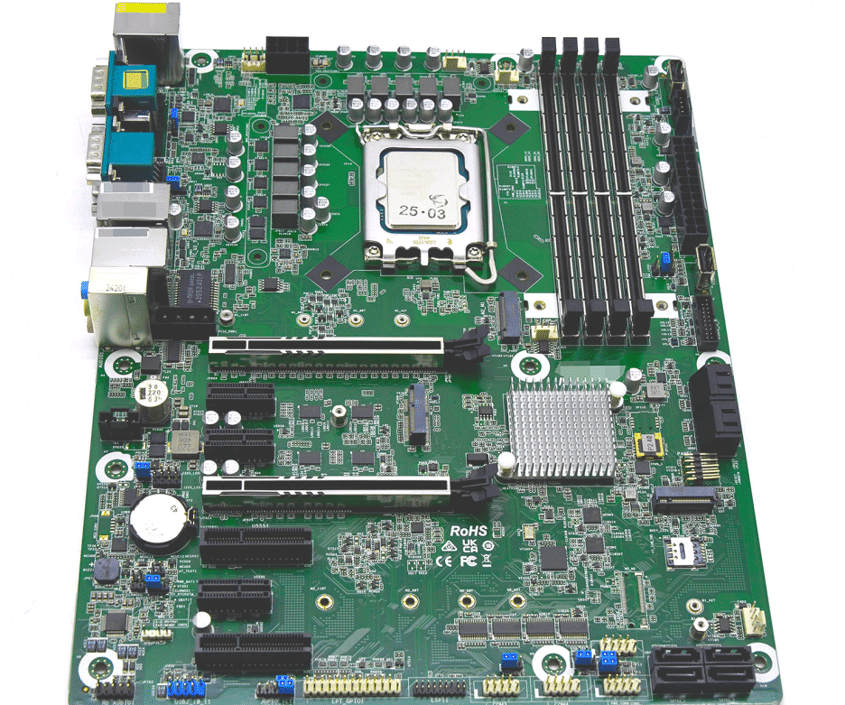

사용된 보드는 Q670 칩셋의 Intel 12~14세대가 지원되는 ATX 보드입니다.

4개의 288-pin DIMM DDR5 슬롯이 있어 최대 128GB까지 장착이 가능하며,

1 x PCIe x16 (Gen5), 1 x PCIe x8 (Gen5), 2 x PCIe x4 (Gen4), 3 x PCIe x1 (Gen3) 슬롯 사용이 가능합니다.

​

CPU는 i7-14700이 장착되었습니다.

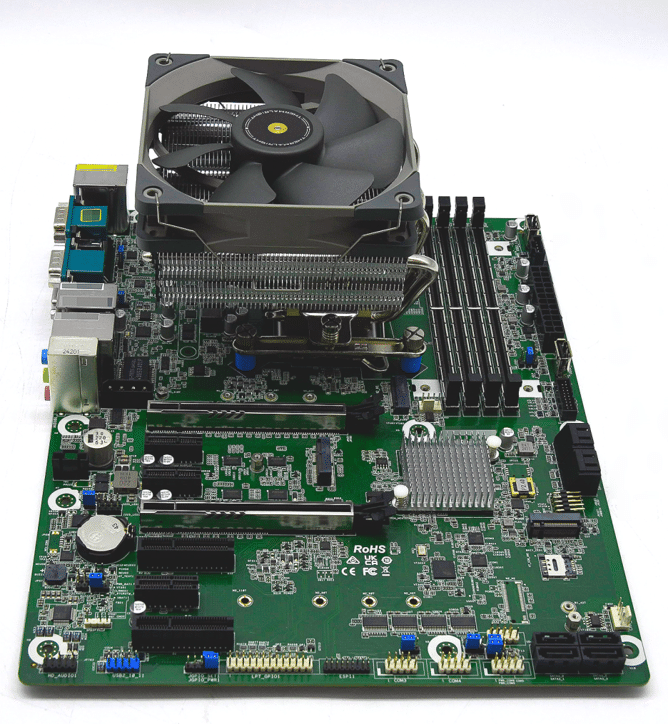

장착된 CPU가 20코어(8P+12E) 28쓰레드, 최대 터보 219W로 작동되는 고사양이기 때문에 이에 맞는 쿨러를 장착해주었습니다.

​

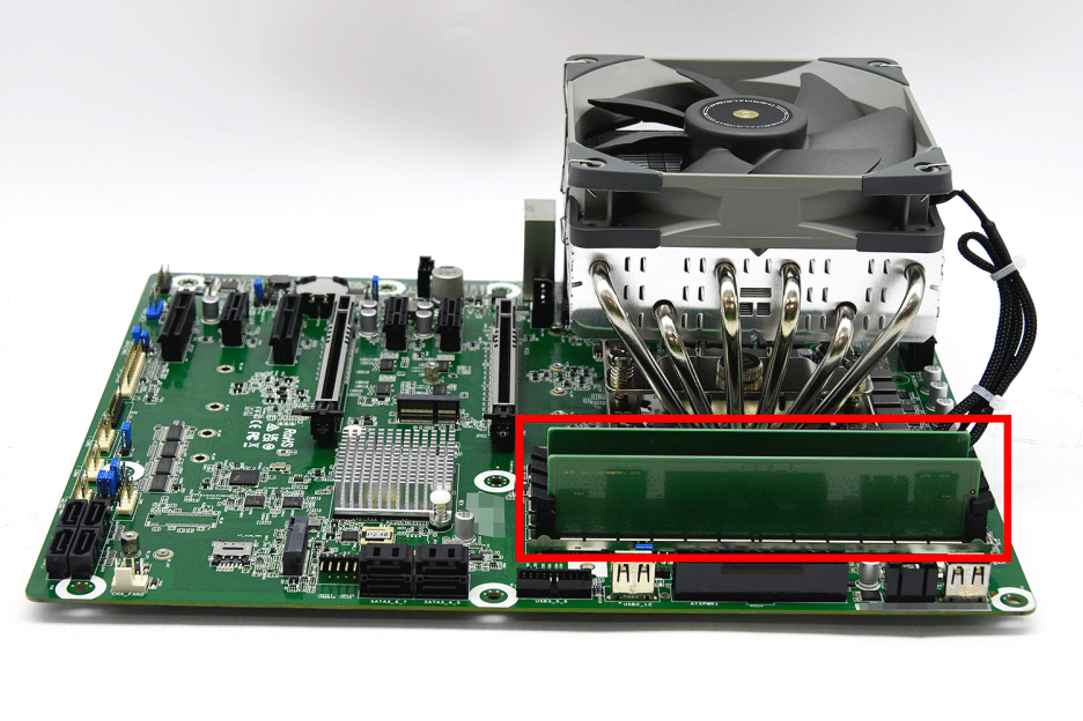

메모리(빨간색으로 표시)는 DDR5 16GB PC5-44800 2개가 장착되었습니다.

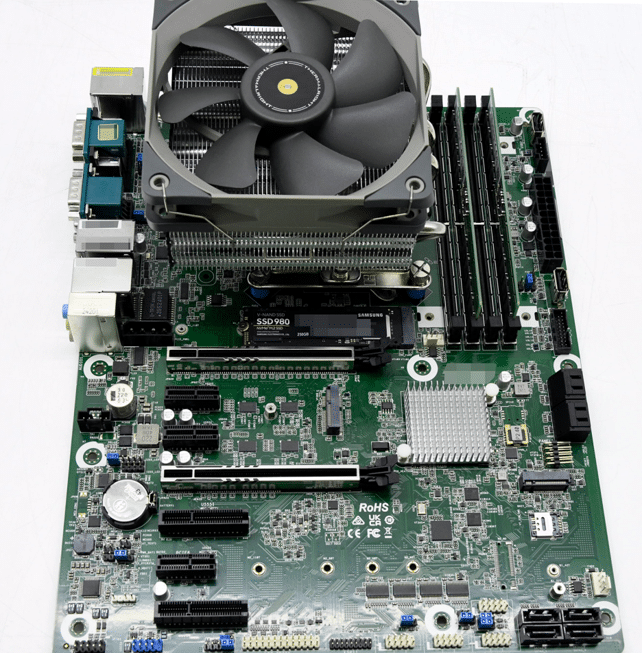

보드에 1개의 M.2 NVMe SSD (PCIe Gen4 x4) 슬롯(빨간색으로 표시)을 지원하기에 M.2 NVME 250GB를 장착하였습니다.

​

*M.2 NVMe란?

​먼저 M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.

다음으로 "NVM"은 비휘발성 메모리 (non-volatile memory)를 뜻하며, 보통 SSD 형태로 출시되는 플래시 메모리를 가리킵니다. 기존의 저장매체가 SATA/SAS 규격을 사용했으나 NVMe는 PCI를 통해 CPU에 바로 연결되는 구조를 취하고 있습니다. 따라서 SATA 방식과 PCIe 방식은 속도 차이가 대략 5~6배 정도 납니다.

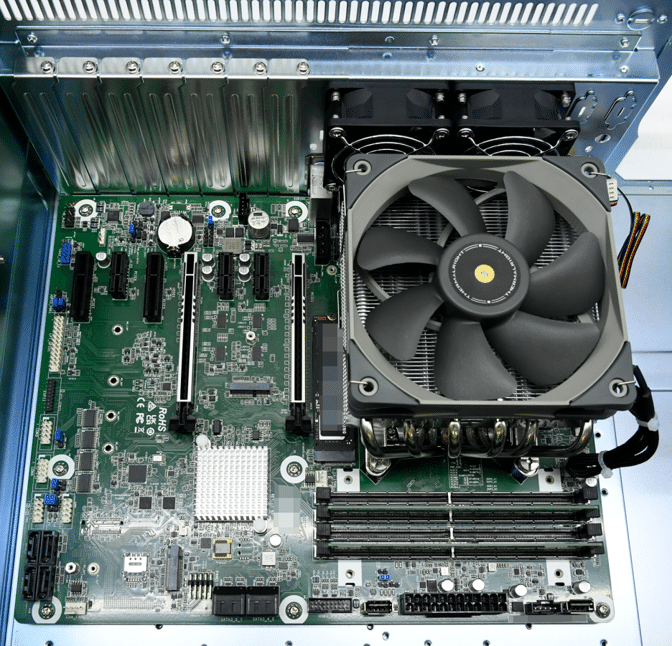

보드를 케이스에 장착하였습니다.

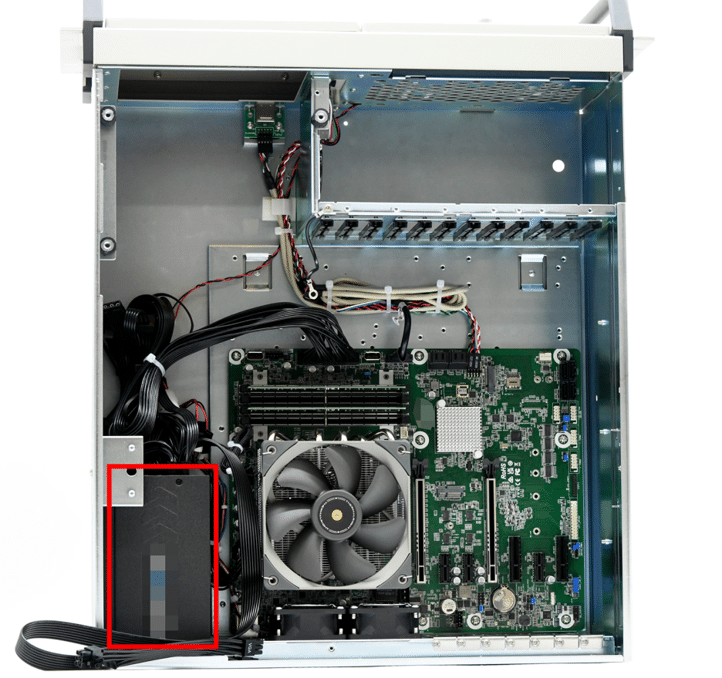

장착된 파워(빨간색으로 표시)는 1000W 80PLUS GOLD 제품입니다.

​

* 80 PLUS란?

80 PLUS는 컴퓨터 장치 중 하나인 컴퓨터 전원 공급 장치(PSU)의 에너지 효율을 제고시키는 인증 규격입니다. 해당 인증을 받기 위해서는 컴퓨터 전원 공급 장치에 20%, 50%, 100% 부하 시 효율이 80% 이상이어야 하며, 역률이 100% 부하 시 0.9 이상이어야 합니다. 80 Plus 인증을 받은 전원 공급 장치를 사용하면, 효율이 낮은 전원 공급 장치를 사용할 때에 비해 더 적은 전기로 같은 출력을 낼 수 있어서 전기 요금과 전력 낭비를 줄일 수 있습니다.

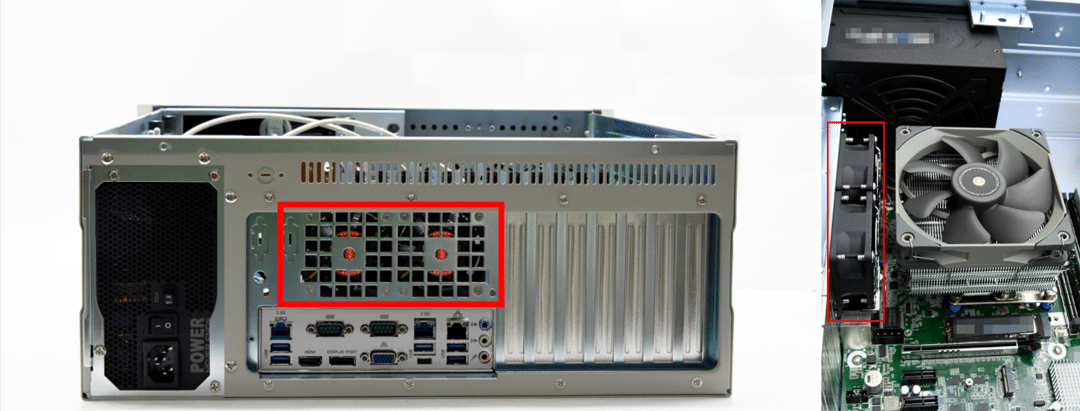

고객사의 요청으로 추가적인 냉각 성능 향상을 위해 옵션인 작은 미니 팬 2개(빨간색으로 표시)를 장착해주었습니다.

이 미니 팬들은 발열이 집중되는 부위에 직접적인 공기 흐름을 강화하여, CPU 및 주변 칩셋의 온도를 보다 효과적으로 관리할 수 있도록 최적화되었습니다.

​

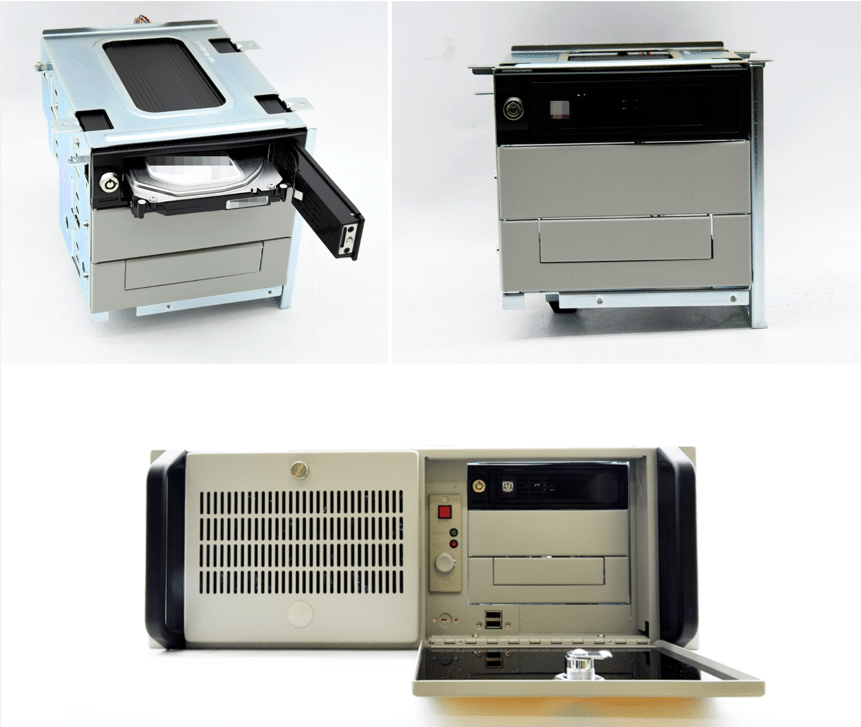

M.2 NVMe SSD 외에도 고객사의 요청으로 3.5" SATA 1TB HDD를 추가로 장착하였습니다. 사용자가 HDD를 쉽게 탈착할 수 있도록 핫스왑 랙을 적용하여 편의성을 높였습니다.

​

제품의 핵심 기능은 다음과 같습니다.

• 전면 도어 잠금장치를 적용하여 보안을 강화하였습니다.

• 핫스왑 랙을 탑재해 스토리지를 쉽고 빠르게 교체할 수 있습니다.

• 효율적인 내부 냉각을 위한 통풍구 설계를 적용하였습니다.

• 전면 버튼과 LED 인디케이터를 통해 직관적인 조작이 가능합니다.

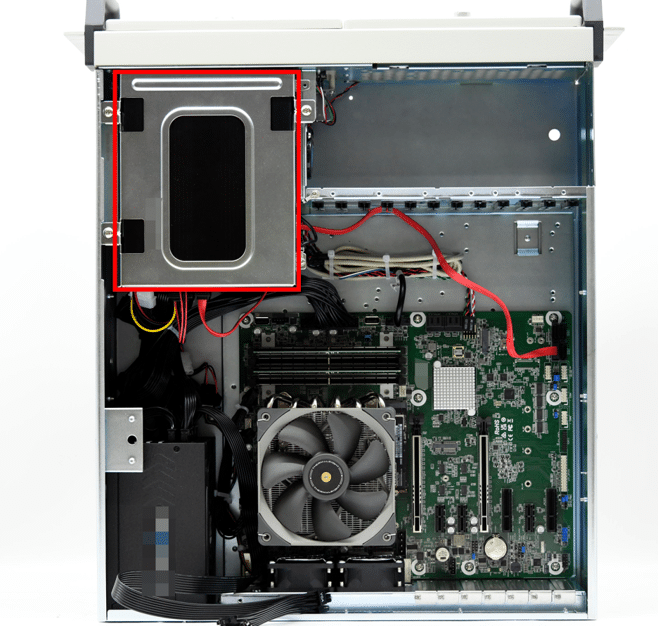

핫스왑 랙(빨간색으로 표시)을 장착한 모습입니다.

​

* 핫스왑(Hot-Swap)이란?

핫스왑(Hot-Swap)은 시스템을 종료하지 않고도 하드웨어를 교체하거나 추가할 수 있는 기능을 의미합니다. 일반적인 스토리지나 하드웨어 교체는 PC나 서버를 종료한 후 진행해야 하지만, 핫스왑 기능이 지원되는 경우 전원이 켜진 상태에서도 안전하게 장치를 분리 및 장착할 수 있어 유지보수와 확장성이 뛰어납니다.

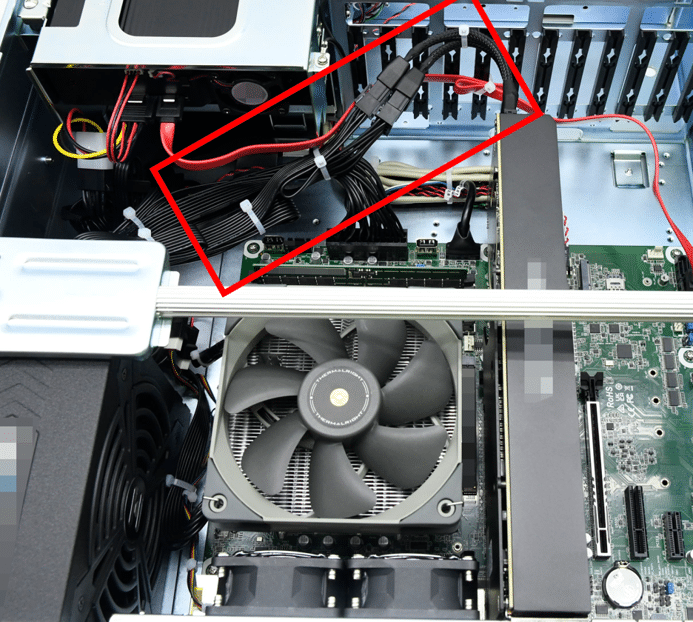

이번에 장착된 그래픽카드인 RTX 4080 SUPER의 경우 12VHPWR (12+4핀) 커넥터를 사용하며, 기본 전원 케이블이 길어 꺾이면 접촉 불량과 발열 문제가 발생할 수 있습니다. 이를 방지하기 위해 (빨간색으로 표시) 된 것처럼 짧은 연장 케이블을 사용하면 케이블이 직선으로 유지되어 안정적인 전력 공급이 가능합니다. 이러한 방식은 불필요한 장력을 줄이고 커넥터 손상을 예방하여, 장시간 사용 시 시스템의 안정성을 높이는 데 효과적입니다.

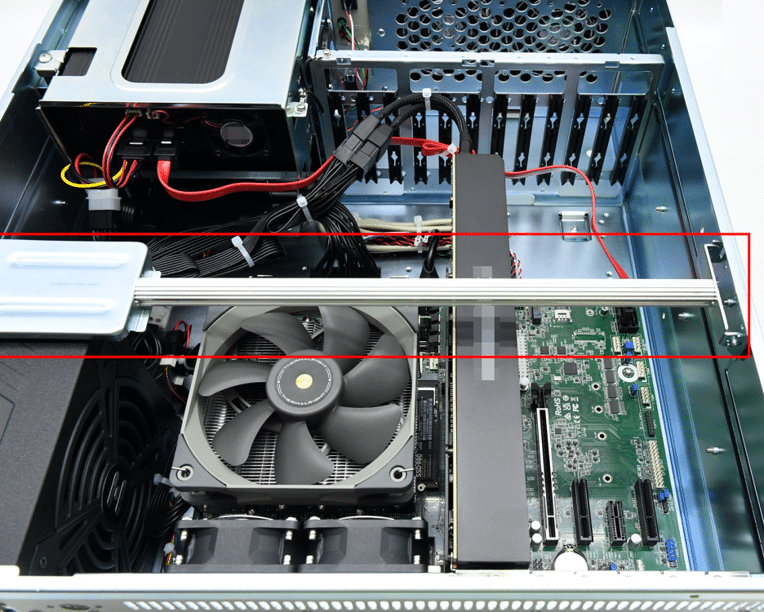

그래픽카드 등 크기가 큰 카드류를 장착할 시 고정 및 케이스의 뒤틀림을 방지하기 위해 상단에 바(빨간색으로 표시)가 장착됩니다.

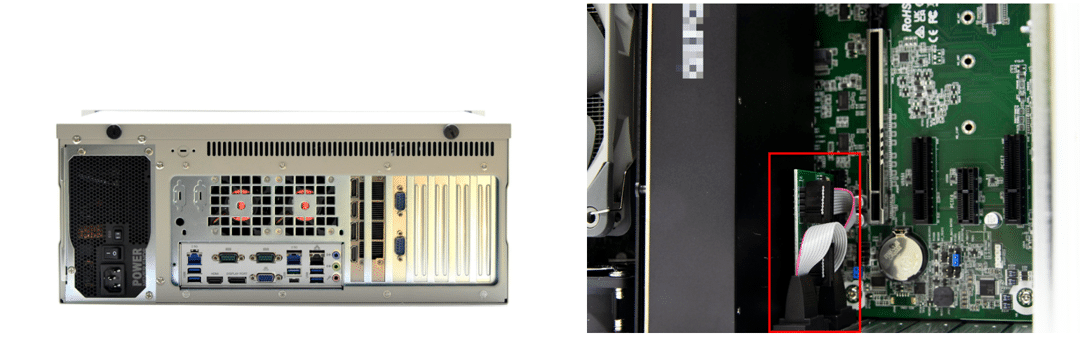

마지막으로 고객사의 요청으로 그래픽 카드 옆에 시리얼카드(빨간색으로 표시)를 장착하여 입력 가능한 포트의 수를 늘려주었습니다.

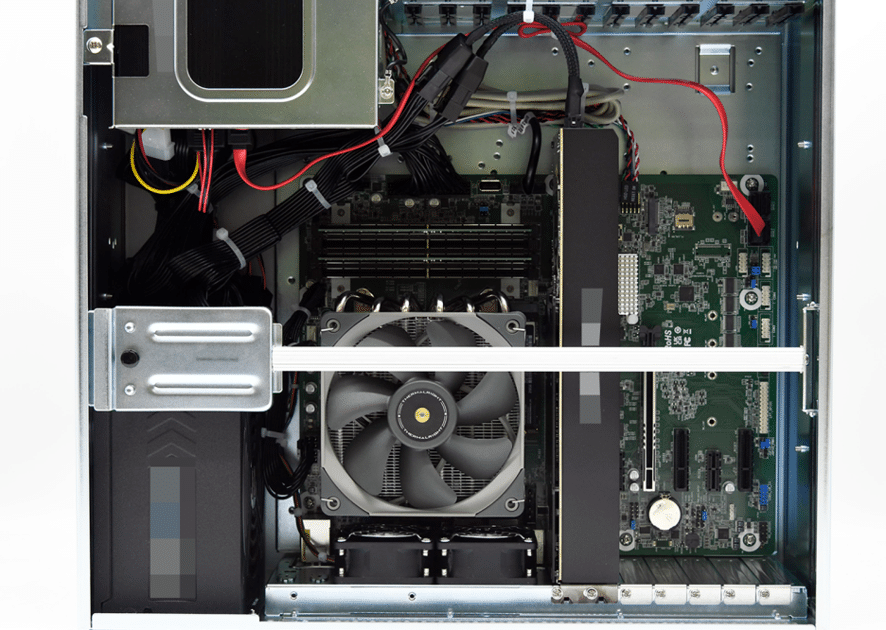

완성된 내부의 모습입니다.

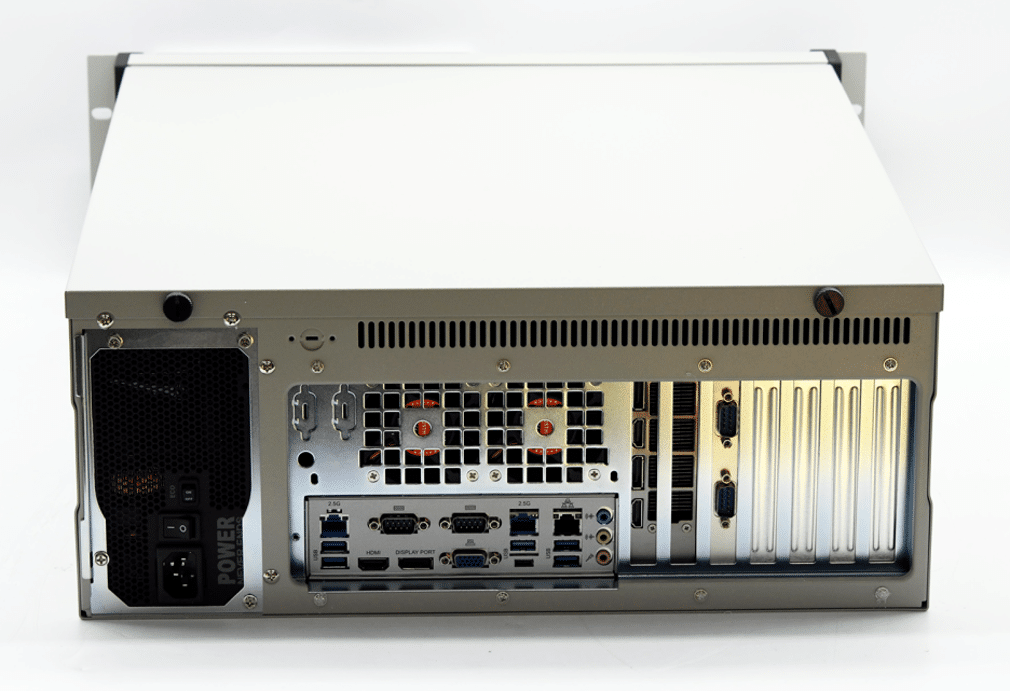

4U 랙마운트가 완성되었습니다!









비맥스테크놀로지는 원하시는 사양으로 완성 후 철저한 검사를 통해 최적의 PC를 고객님들께 제공해 드리고 있습니다.

​
