이번엔 N사의 품질 검사 장비에 사용된 신제품 Nuvo-10108GC의 제작 후기에 대해 알려드리려 합니다!





Nuvo-10108GC 제작 후기

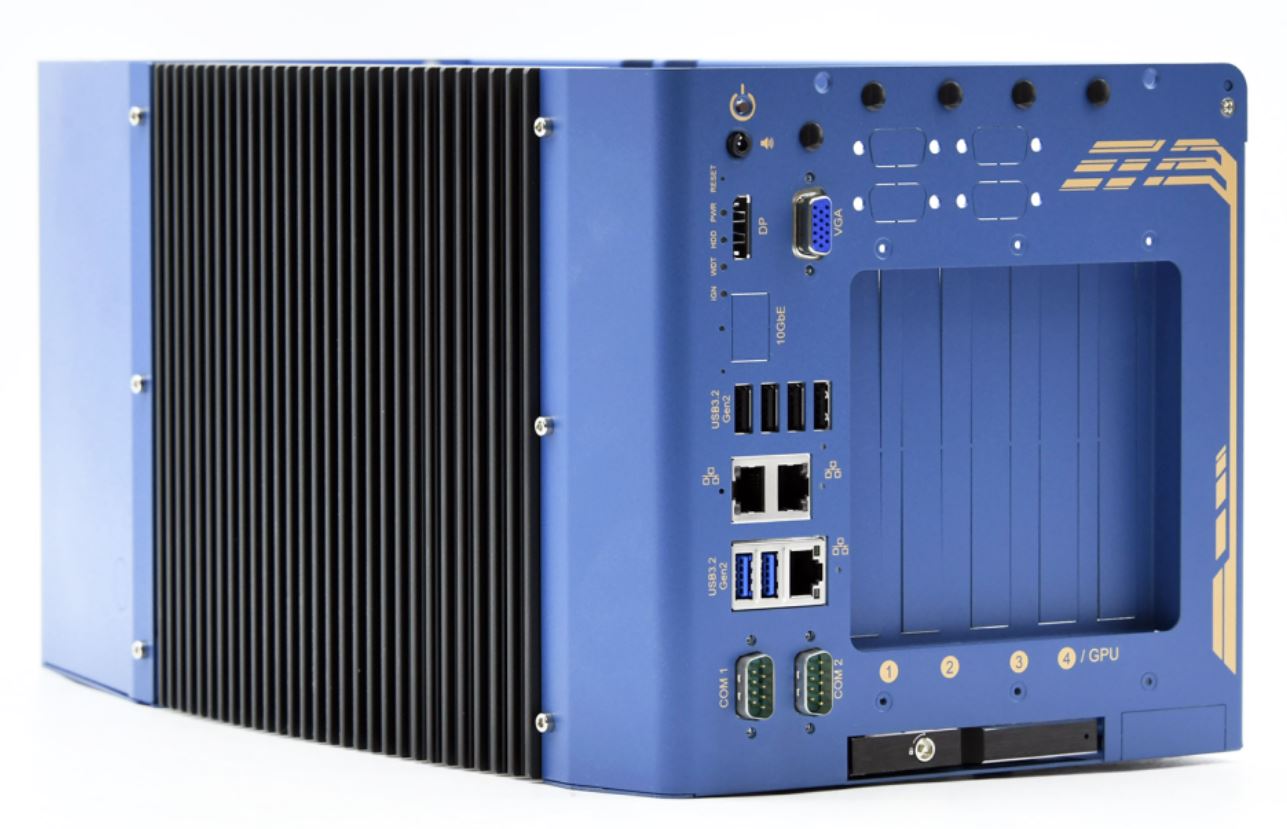

Nuvo-10108GC


최근 출시된 Nuvo-10108GC는 아래와 같은 특징을 갖고 있습니다.


  • NVIDIA® 350W GPU 지원(PCIe Gen4 x16) 및 전용 GPU 홀더 메커니즘 적용

  • Intel® 13/12세대 Core™ 35W/65W LGA1700 CPU 지원

  • 최대 64GB의 DDR5 4800 (ECC/Non-ECC)를 지원하는Intel R680E PCH 탑재

  • 3x 확장 카드용PCIe x8 slot (Gen3)

  • 6x USB 3.2, 2x 2.5GbE, 1x GbE 포트 및 (옵션) 1x 10GbE 포트

  • 전면 접속 가능한 1x 2.5" SATA Hot-Swap Tray 및 (옵션) 1x NVMe Tray

  • 8~48V 광범위한 DC 입력 및 점화 전원 컨트롤

  • -25°C~60°C 환경 온도의 러기드 작동

이번에 사용된 CPU는 I7-12700입니다.

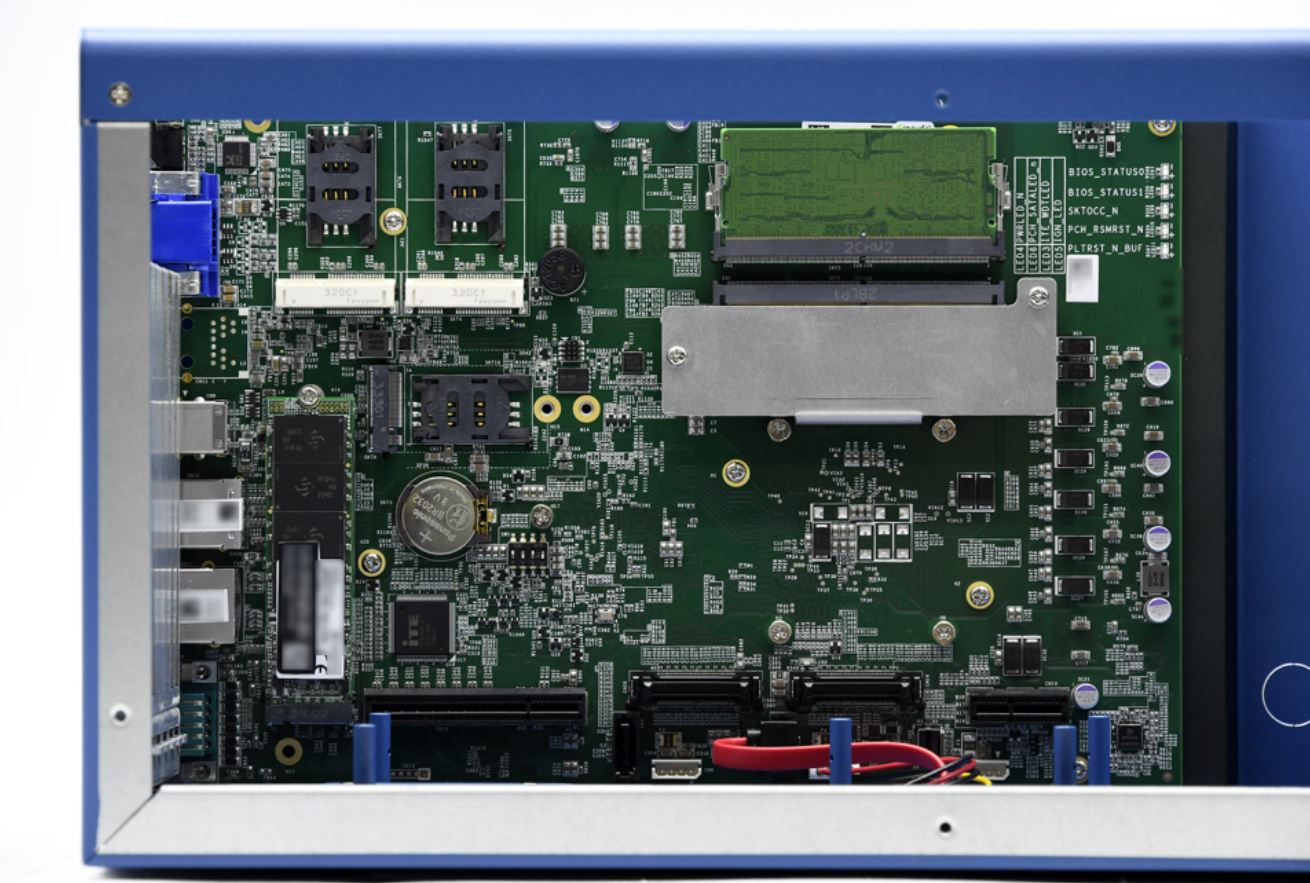

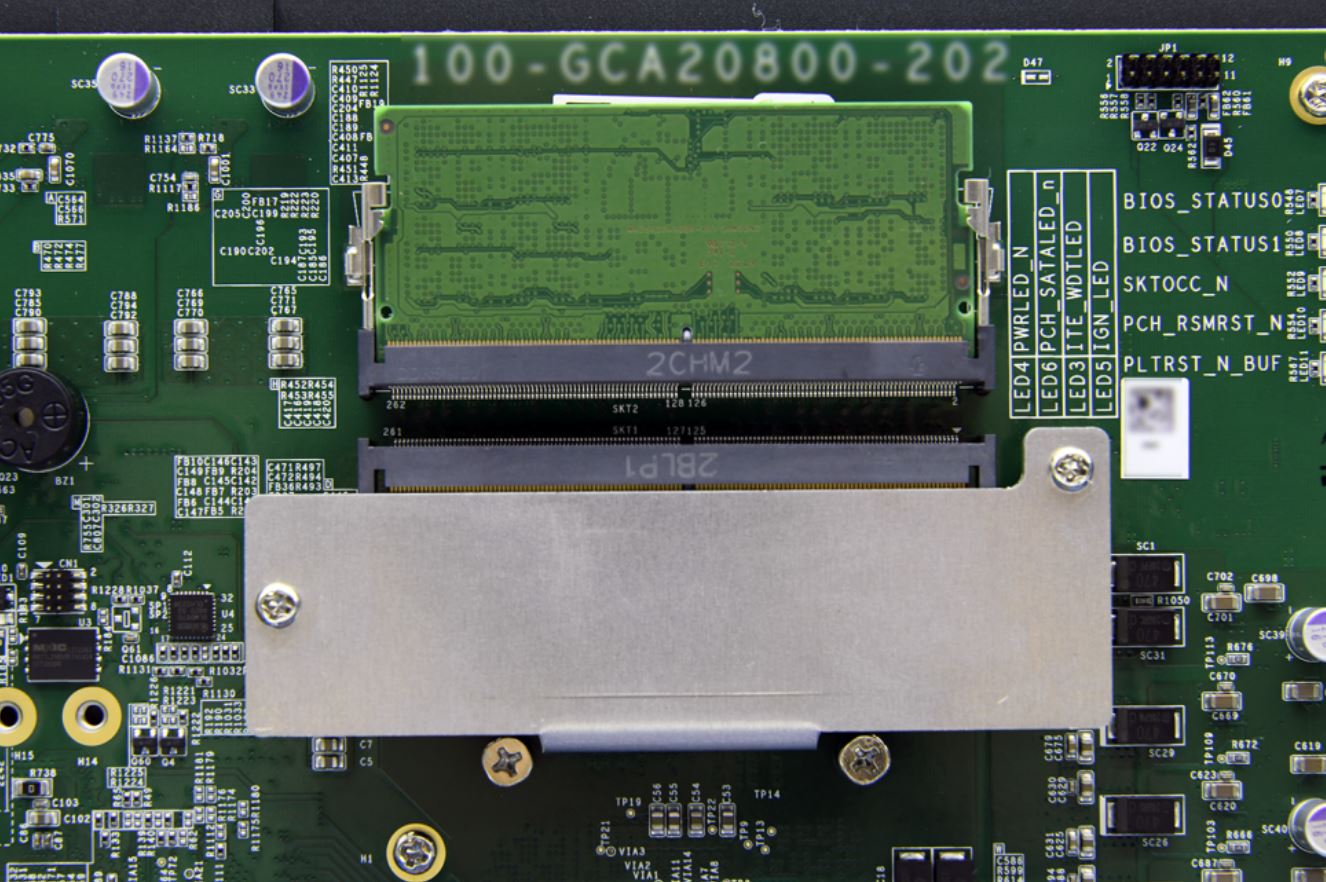

Nuvo-10108GC최대 64GB의 DDR5 메모리 모듈을 설치할 수 있는 ECC/비ECC SODIMM 소켓 2개를 지원합니다. 각 슬롯은 최대 32GB 용량의 단일 모듈 DDR5 4800MHz SODIMM을 지원합니다. 이번에는 DDR5 16GB 2개를 장착하였으며, 방열판도 기본으로 장착됩니다.


*DDR4와 DDR5 차이점
Intel의 엘더레이크는 DDR5를 지원합니다. DDR5는 기존 DDR4보다 더 빠른 속도와 더 큰 용량을 갖고있습니다.
DDR4를 장착할 수 있는 CPU는 3200MHz를 기본으로 지원하며, DDR4 제품에 따라 최대 4400MHz 속도를 갖고있습니다. DDR5는 기본 4800MHz부터 시작하며, 현재 시중에 출시된 DDR5 제품 중 가장 빠른 속도를 지닌 것은 5200MHz입니다.

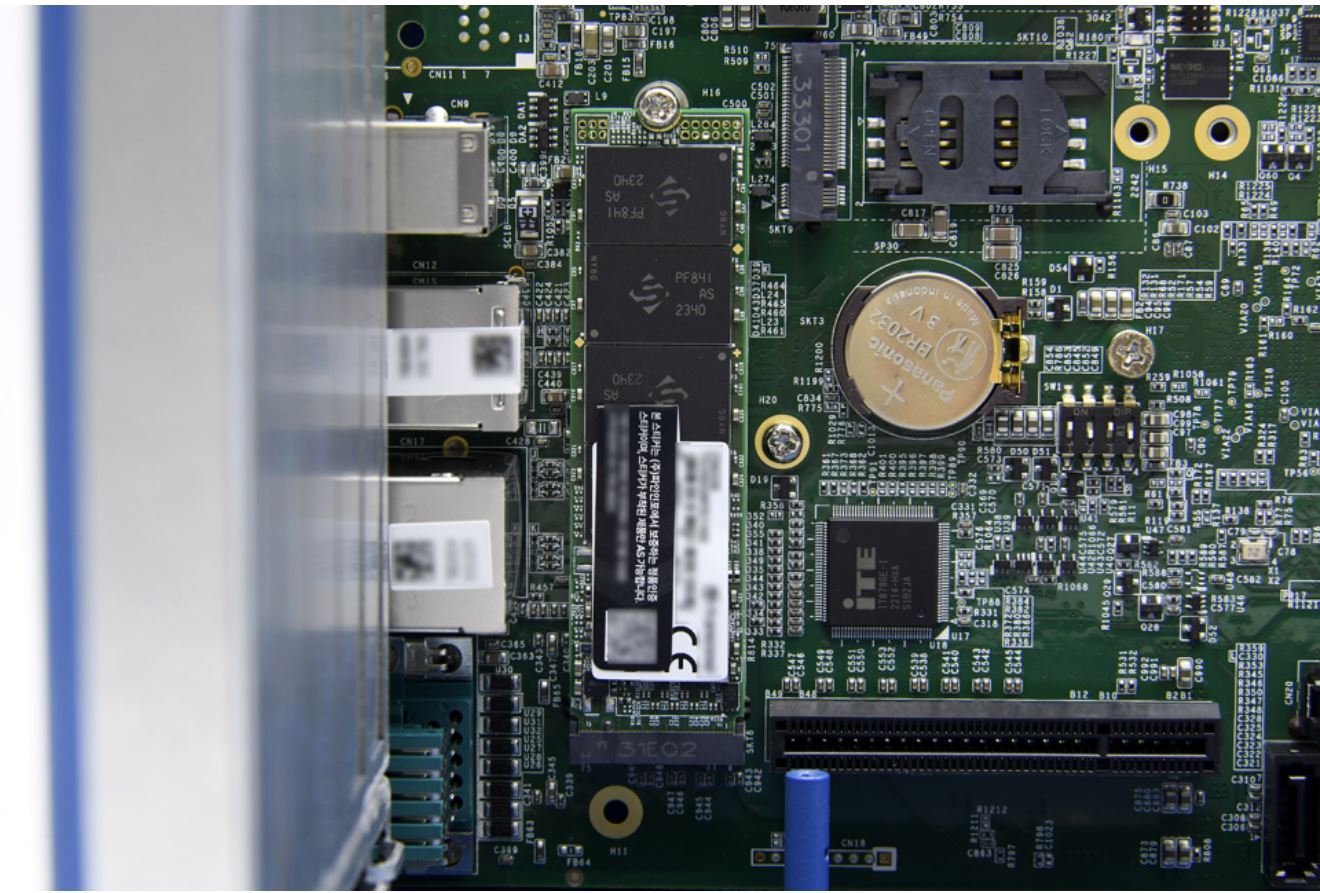

Nuvo-10108GC는 최고의 성능을 위해 NVMe SSD를 설치할 수 있는 Gen4x4 PCIe M.2 2280 슬롯이 있습니다. NVMe SSD는 보다 원활한 운영 체제 작동 및 응답을 위해 2.5인치 SSD에 비해 눈에 띄는 성능 이점을 제공합니다.

고객사의 요청으로 M.2 NVMe 256GB가 장착되었습니다.


*M.2 NVMe란?
​먼저 M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.
다음으로 "NVM"은 비휘발성 메모리 (non-volatile memory)를 뜻하며, 보통 SSD 형태로 출시되는 플래시 메모리를 가리킵니다. 기존의 저장매체가 SATA/SAS 규격을 사용했으나 NVMe는 PCI를 통해 CPU에 바로 연결되는 구조를 취하고 있습니다. 따라서 SATA 방식과 PCIe 방식은 속도 차이가 대략 5~6배 정도 납니다.








보드를 케이스에 장착한 모습입니다.

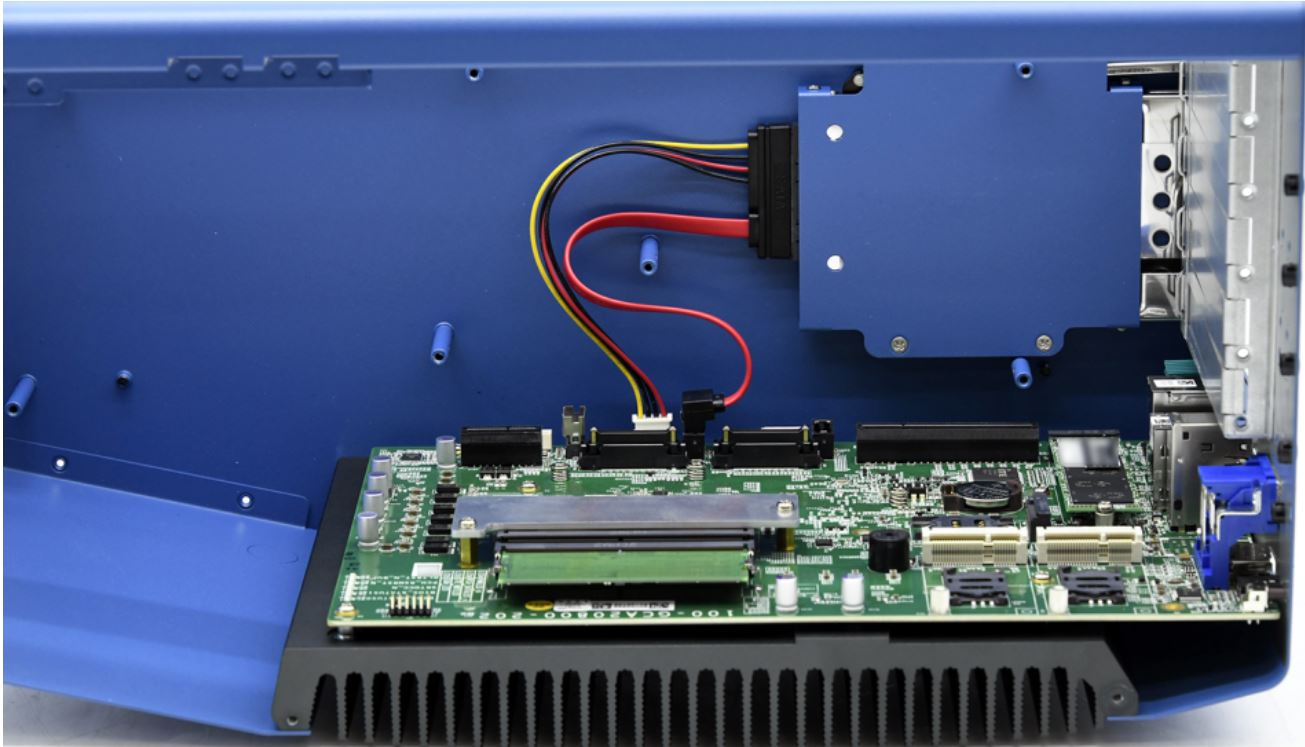

백플레인을 장착하기 전 하단에는 2.5" SSD 핫스왑 트레이가 있어 SSD 탈부착이 용이합니다. 또한 옵션으로 고속 이동식 데이터 스토리지를 위한 M.2 2280 NVMe 트레이 1개가 추가 가능합니다.

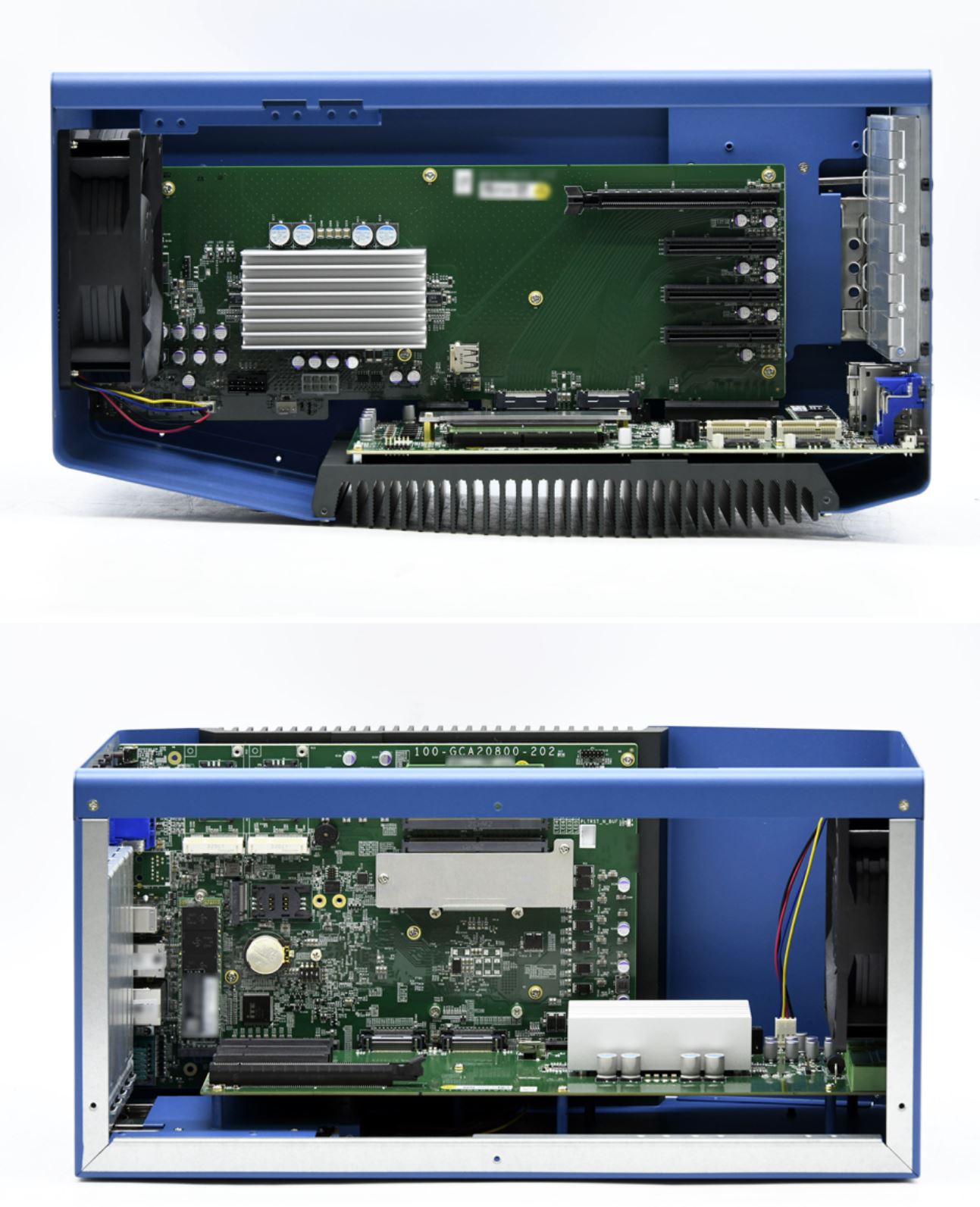

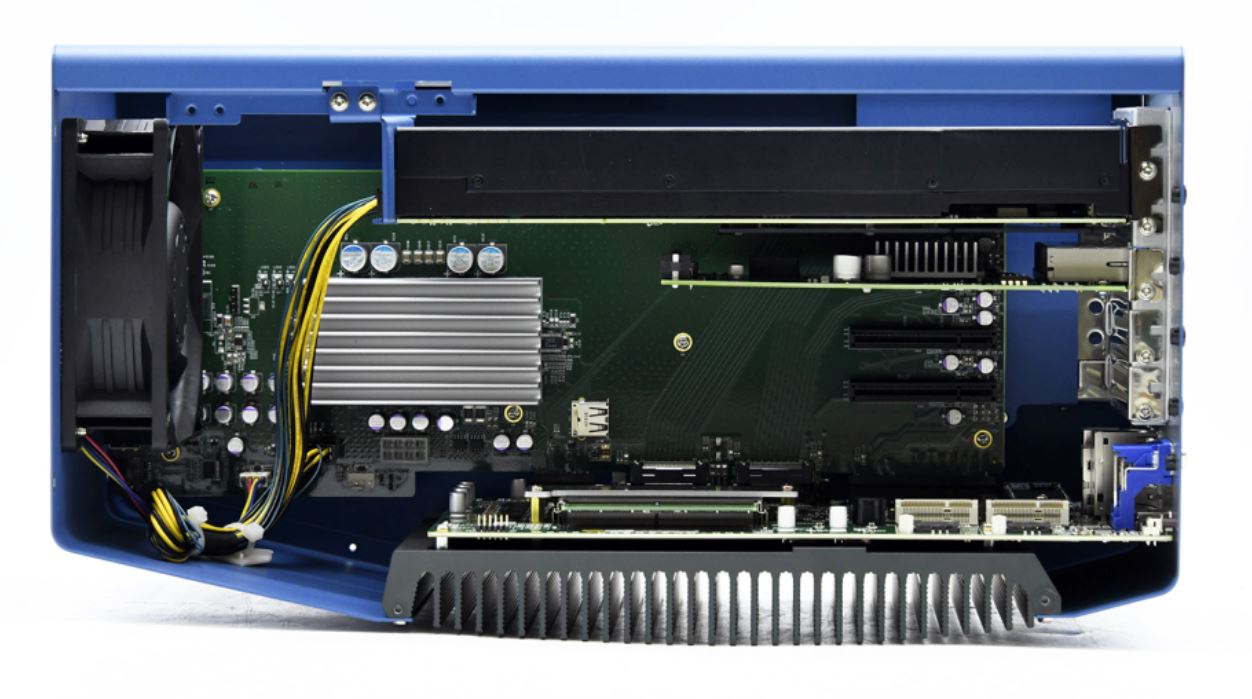

백플레인까지 장착을 완료한 모습입니다.

Nuvo-10108GC1x PCIe x16 slot @Gen4, 3x PCIe x8 slots @Gen3, 4-lanes이 갖추어져 있으며, PCIe x16 slot에는 그래픽 카드를 장착할 수 있습니다.

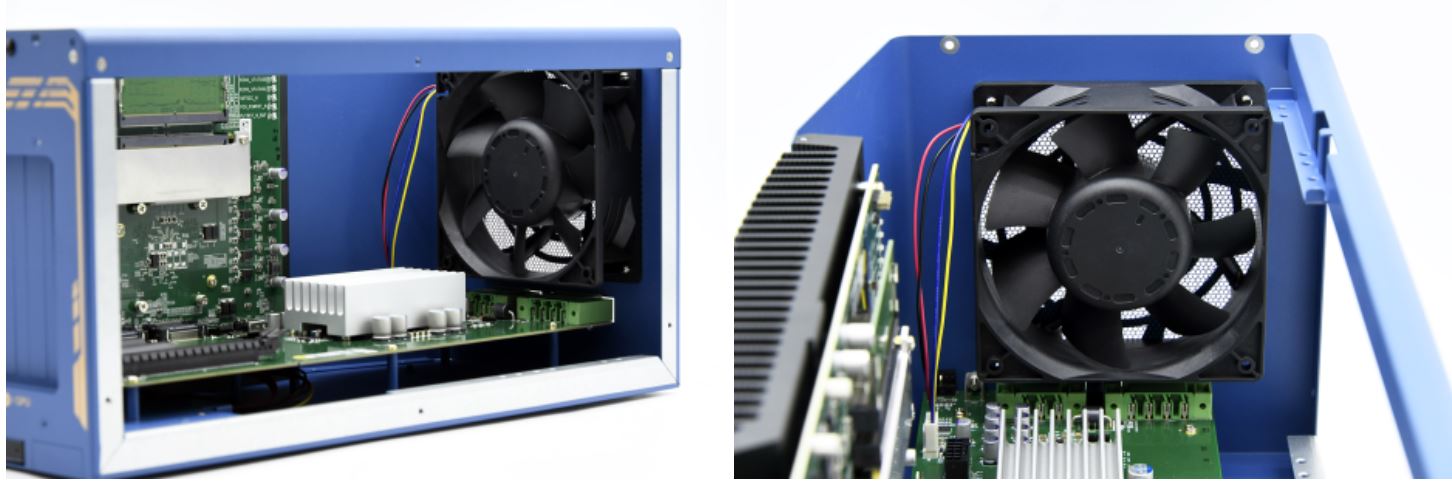

후면부엔 그래픽카드 장착 시 열 방출을 위한 팬이 기본 장착되어 있습니다.









고객사의 요청으로 RTX4070과 4개의 PoE포트가 있는 PCIe-PoE354at 장착되었습니다.

PCIe-PoE354at서버급 GigE 컨트롤러와 802.3at PoE+ 기능을 결합한 세계 최초의 PoE 프레임 그래버 카드로 체크섬 오프로딩, 분할 오프로드 및 지능형 인터럽트 생성/수행과 같은 고급 기능을 통합하여 전체 이더넷 성능을 높이고 CPU 활용률을 낮춥니다.

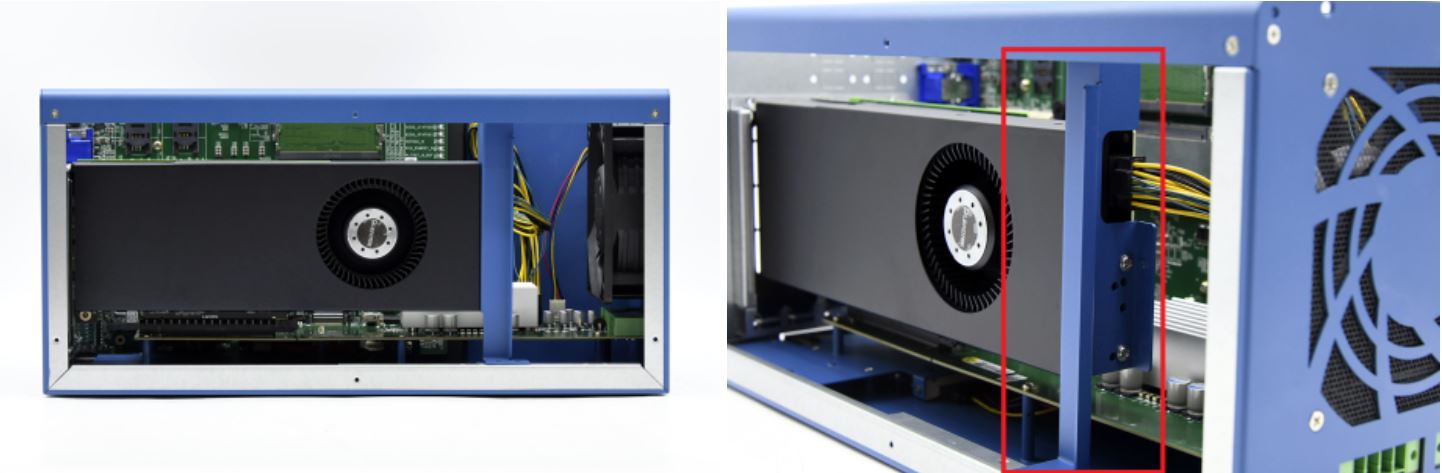

Nuvo-10108GC에는 온-하이웨이 및 오프-하이웨이 어플리케이션에서의 지속적인 충격/진동 환경을 견디기 위해, GPU를 섀시와 고정시키는 혁신적인 GPU 홀더(빨간색으로 표시)가 있습니다.

(GPU홀더는 다음 제품 장착용으로 디자인되었습니다. NVIDIA® RTX™ A4000,A5000, A6000, 6000 Ada, RTX 4070, RTX 4080)

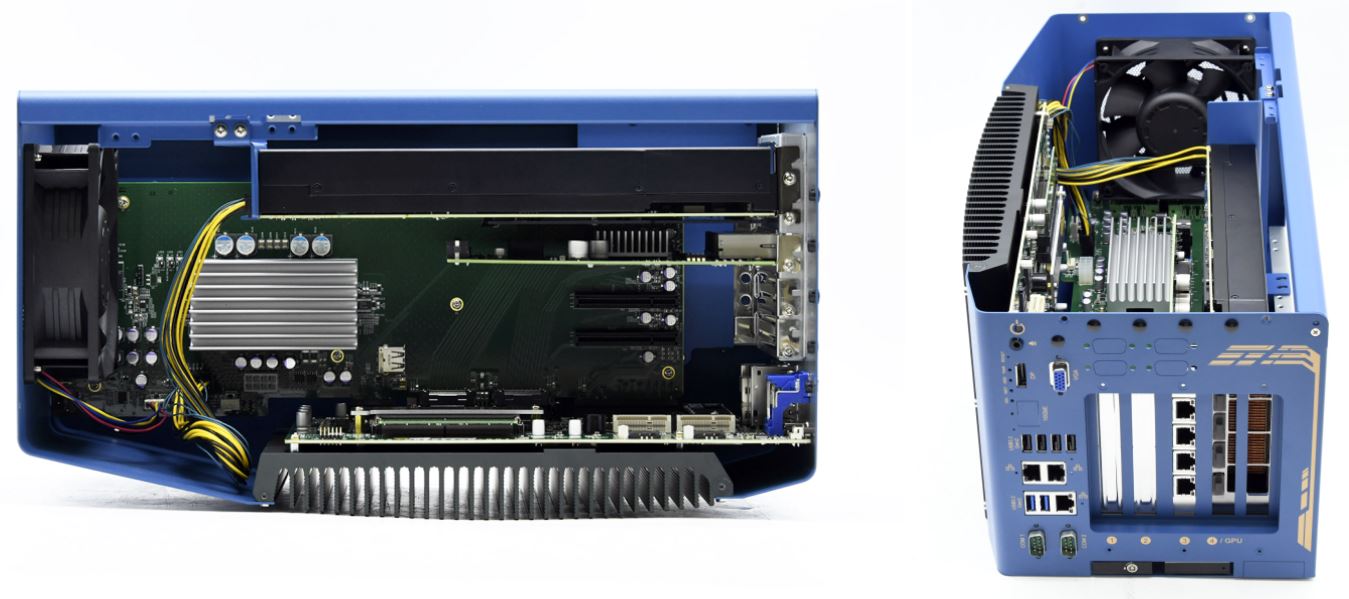

전력 소모가 큰 고성능의 GPU가 장착되었기 때문에 GPU에 외부 파워를 따로 공급할 수 있도록 케이블로 연결하였으며, 선정리까지 완료한 모습입니다.

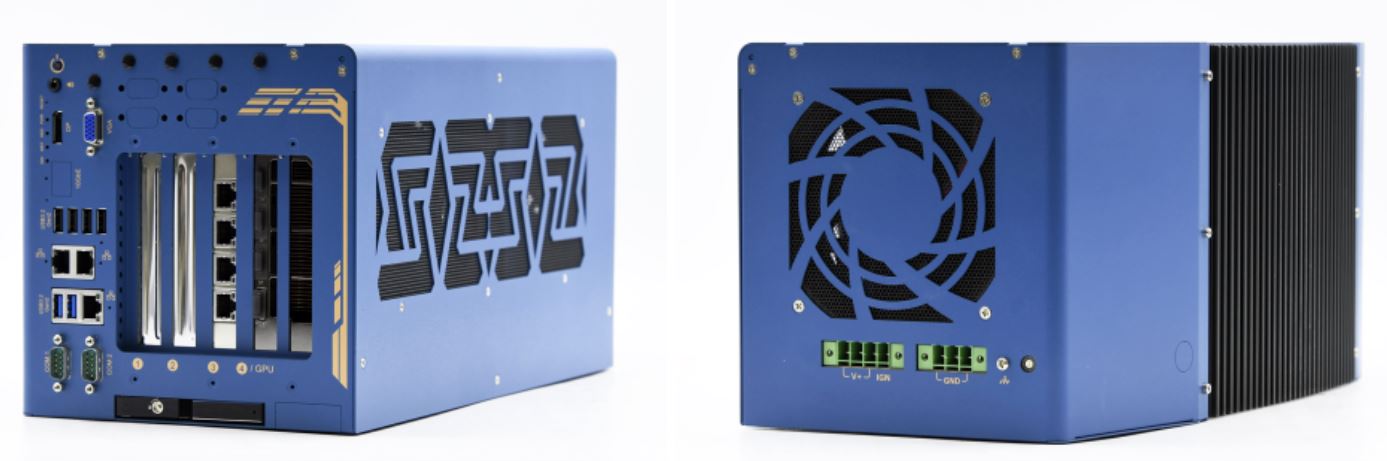

이렇게 Nuvo-10108GC제작이 완료되었습니다!







비맥스테크놀로지는 원하시는 사양으로 완성 후 철저한 검사를 통해 최적의 PC를 고객님들께 제공해 드리고 있습니다.
