이번엔 J사 반도체 장비에 사용된 2U Rackmout(랙마운트) PC의 제작 후기에 대해 알려드리려 합니다!

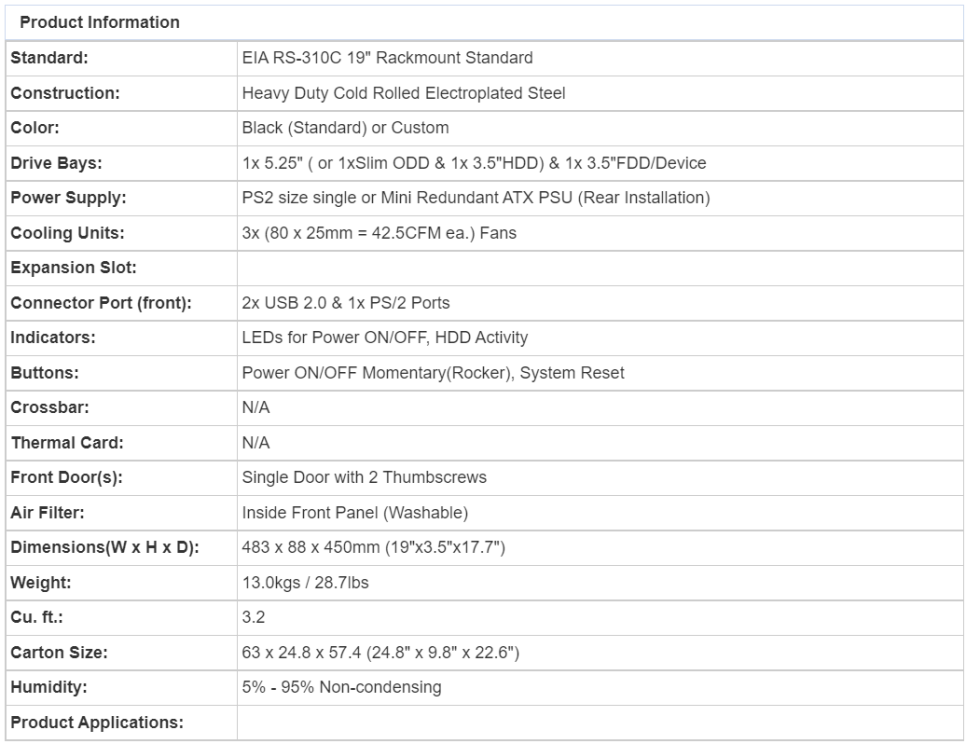

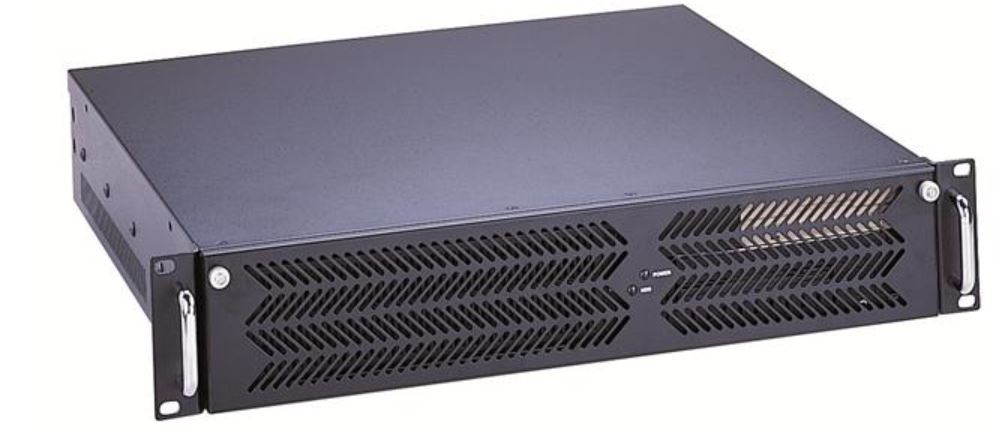

2U Rackmout(랙마운트) 상세 사양



출처:guanghsing





2U Rackmount(랙마운트) PC 제작 과정



높이가 비교적 낮은 2U CASE에 고객사의 요청으로 카드를 장착해야하기 때문에 백플레인 타입의 보드를 사용하였습니다.

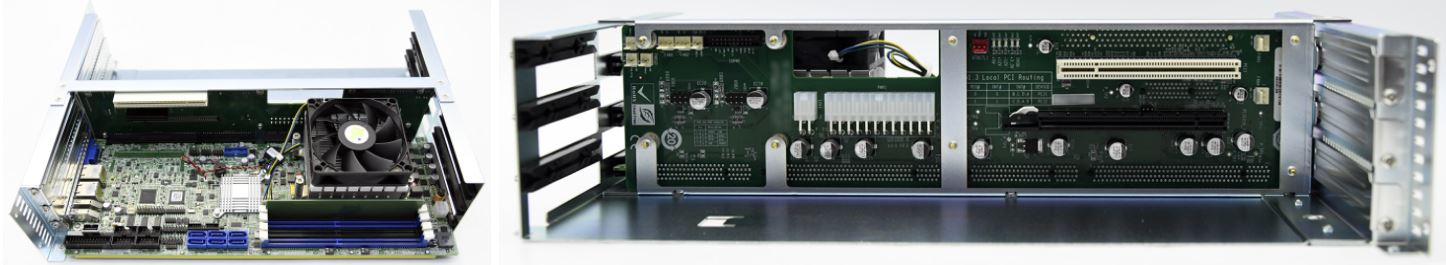

왼쪽 사진이 CPU, 메모리를 장착할 수 있는 SBC보드, 오른쪽 사진이 슬롯을 사용할 수 있는 백플레인 보드입니다.

백플레인은 4개의 Internal USB 2.0, 1개의 PCIe x16 , 1개의 PCIe x4, 2개의 PCI Slot을 사용할 수 있습니다.

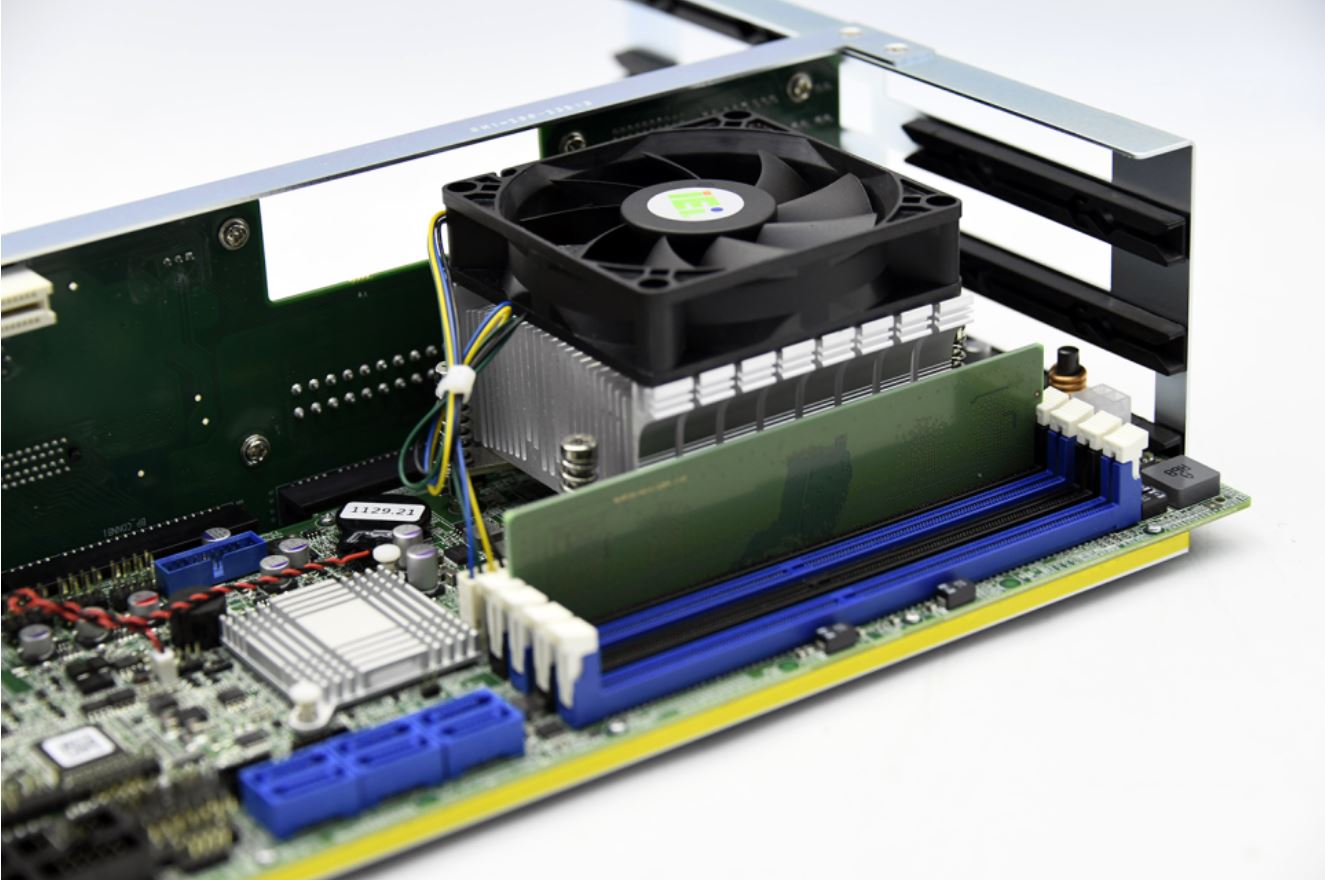

사용된 CPU는 Intel i5-7500입니다.

메모리는 최대 4개까지 장착이 가능하며 이번엔 삼성전자의 DDR4 4GB 1개가 장착되었습니다.

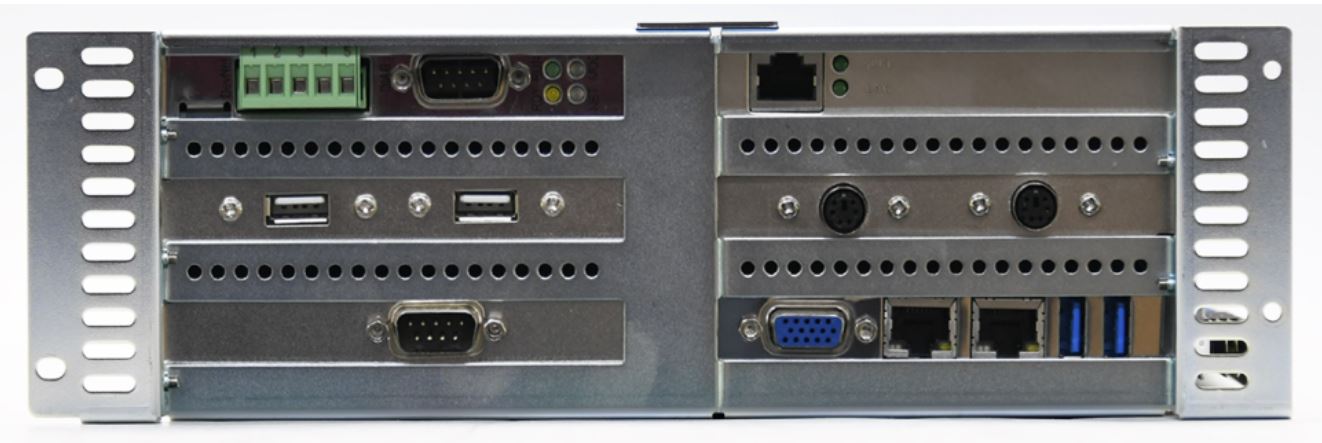

케이스에 보드를 장착한 후 추가 카드를 장착한 모습입니다. LAN과 D-Net카드를 제외한 포트는 슬롯을 사용하지 않고 보드에 내장된 포트를 사용하여 I/O로 빼주었습니다.

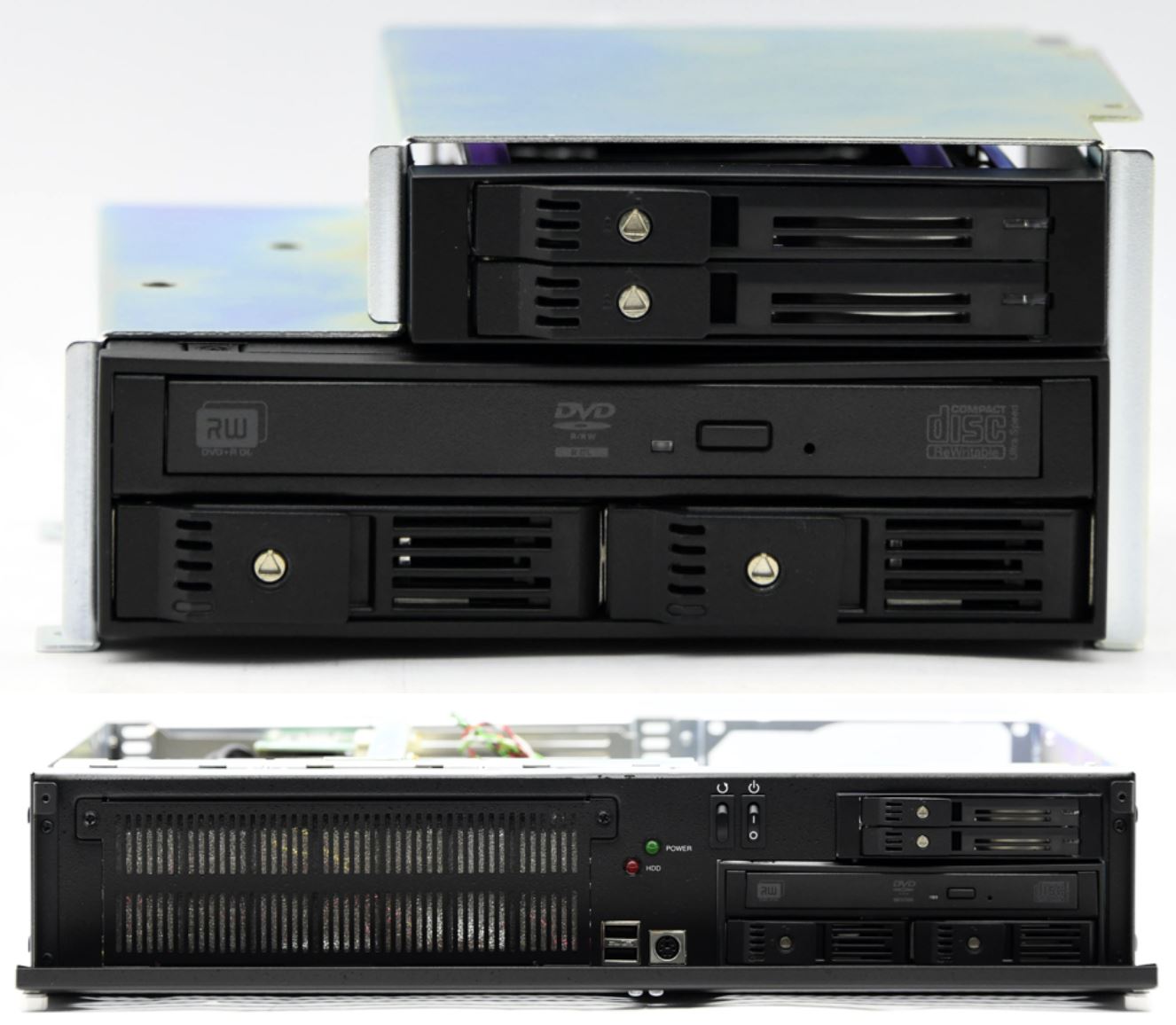

고객사의 요청에 따라 2.5" 4bay와 1개의 Slim ODD를 사용할 수 있는 RACK을 장착하였습니다.

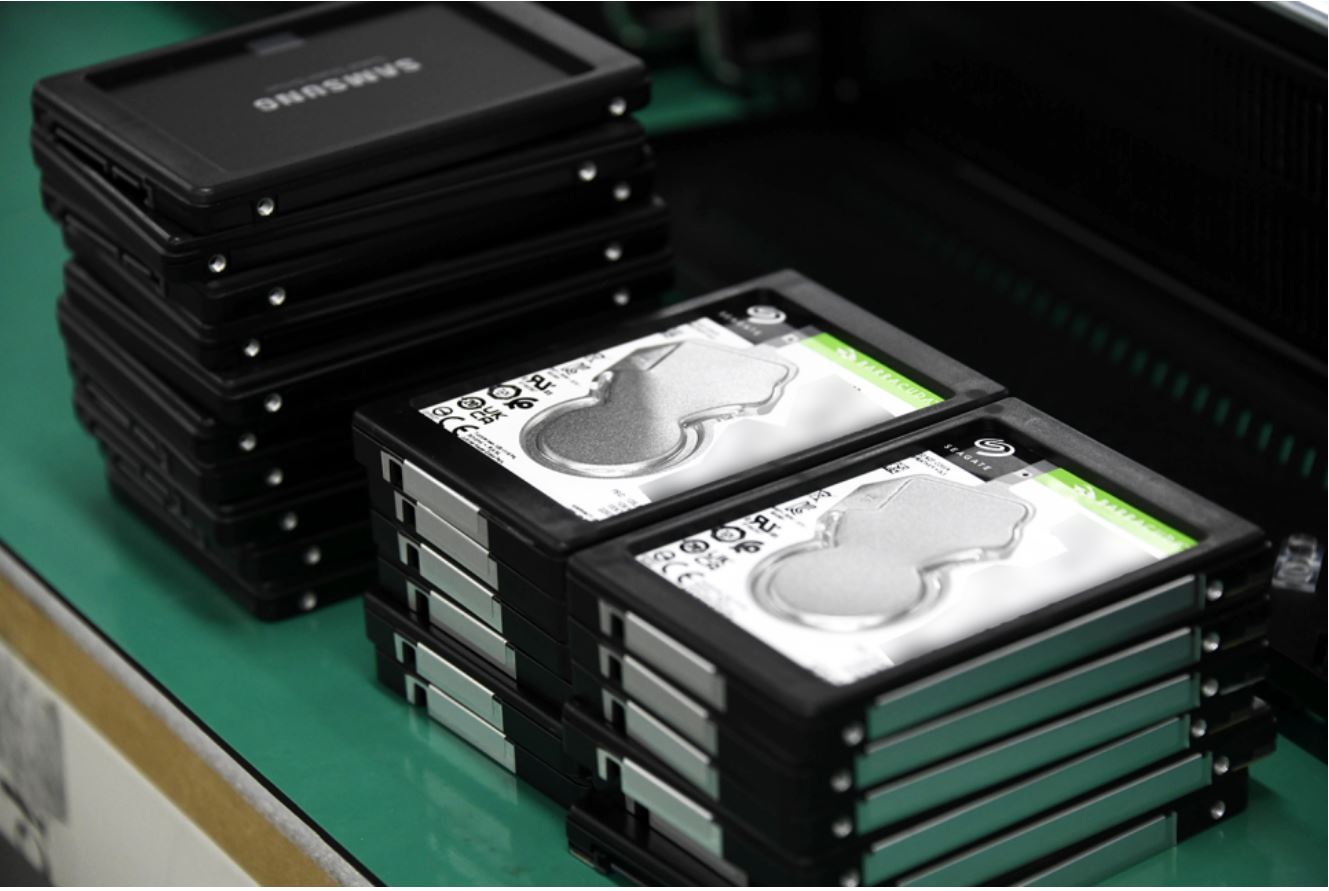

스토리지는 1PC당 SSD 256GB 3개, HDD(2.5") 500GB 1개가 장착됩니다.

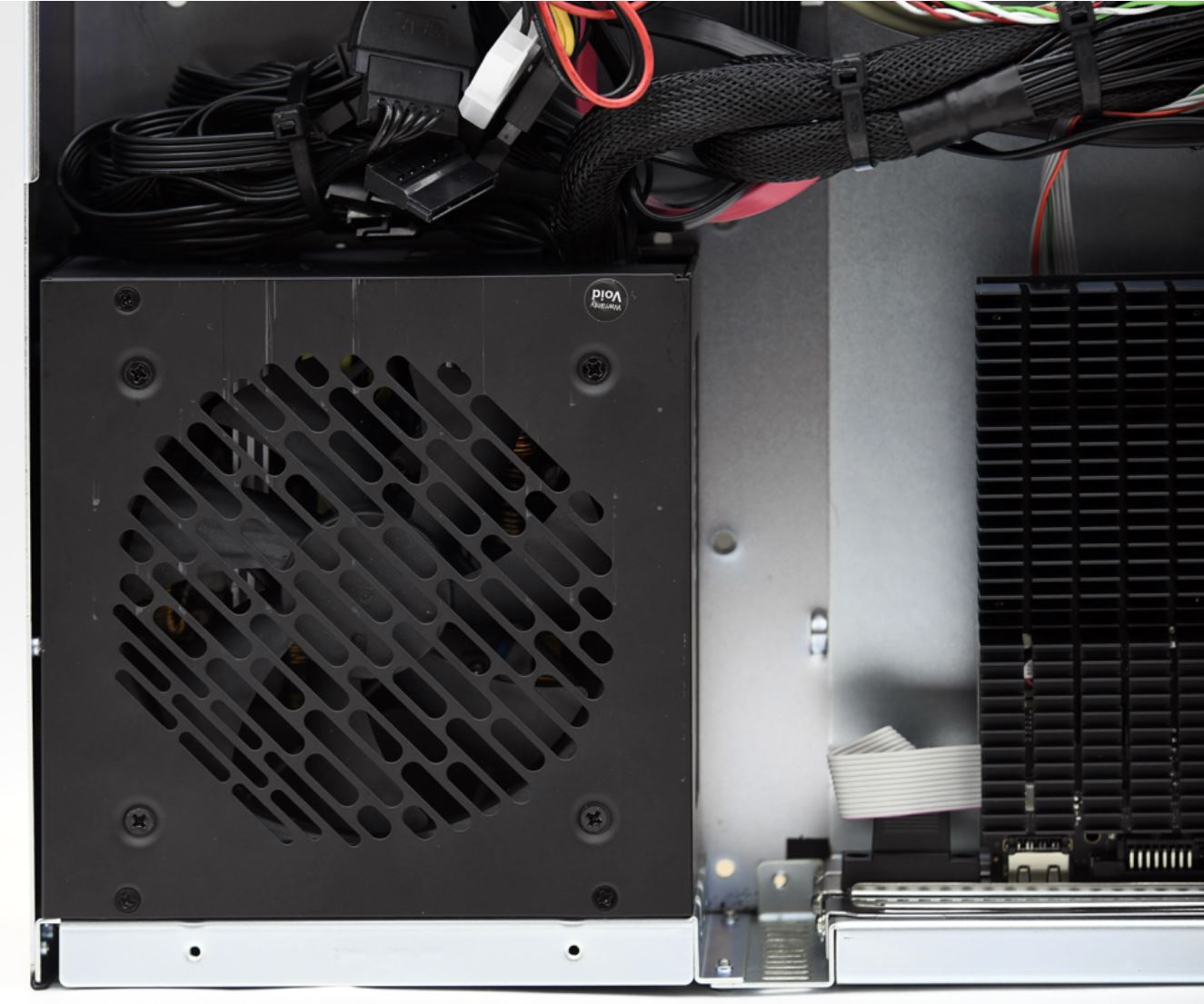

장착된 파워는 500W ATX입니다.

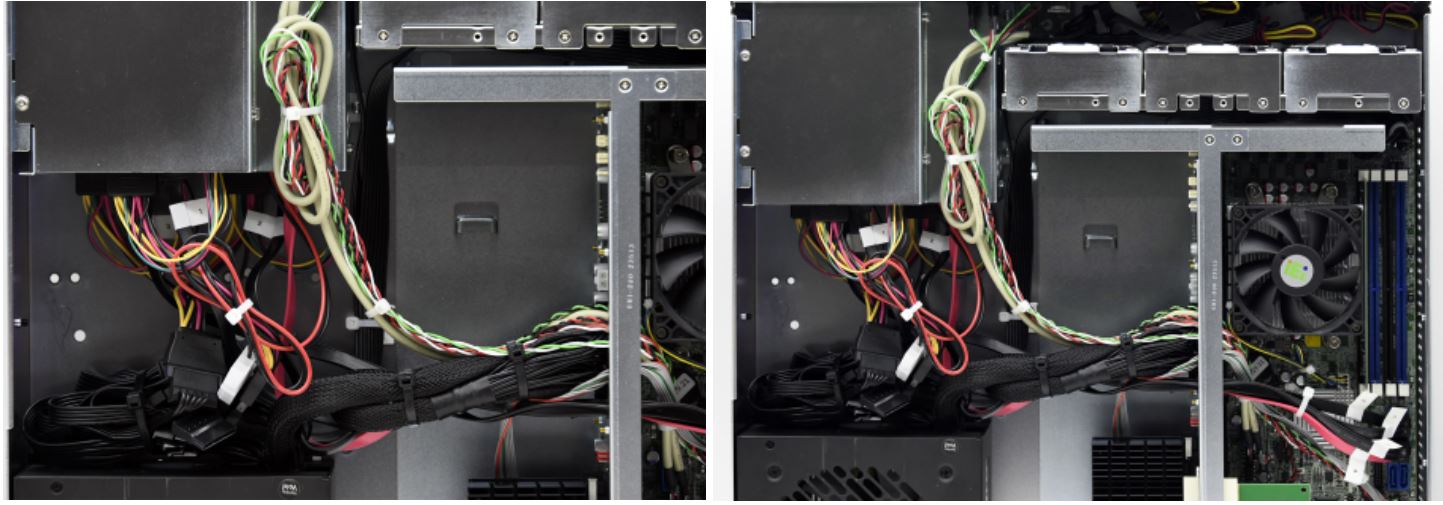

케이블이 다른 부품에 방해가 되지 않도록 선정리까지 완료된 PC 내부 모습입니다.

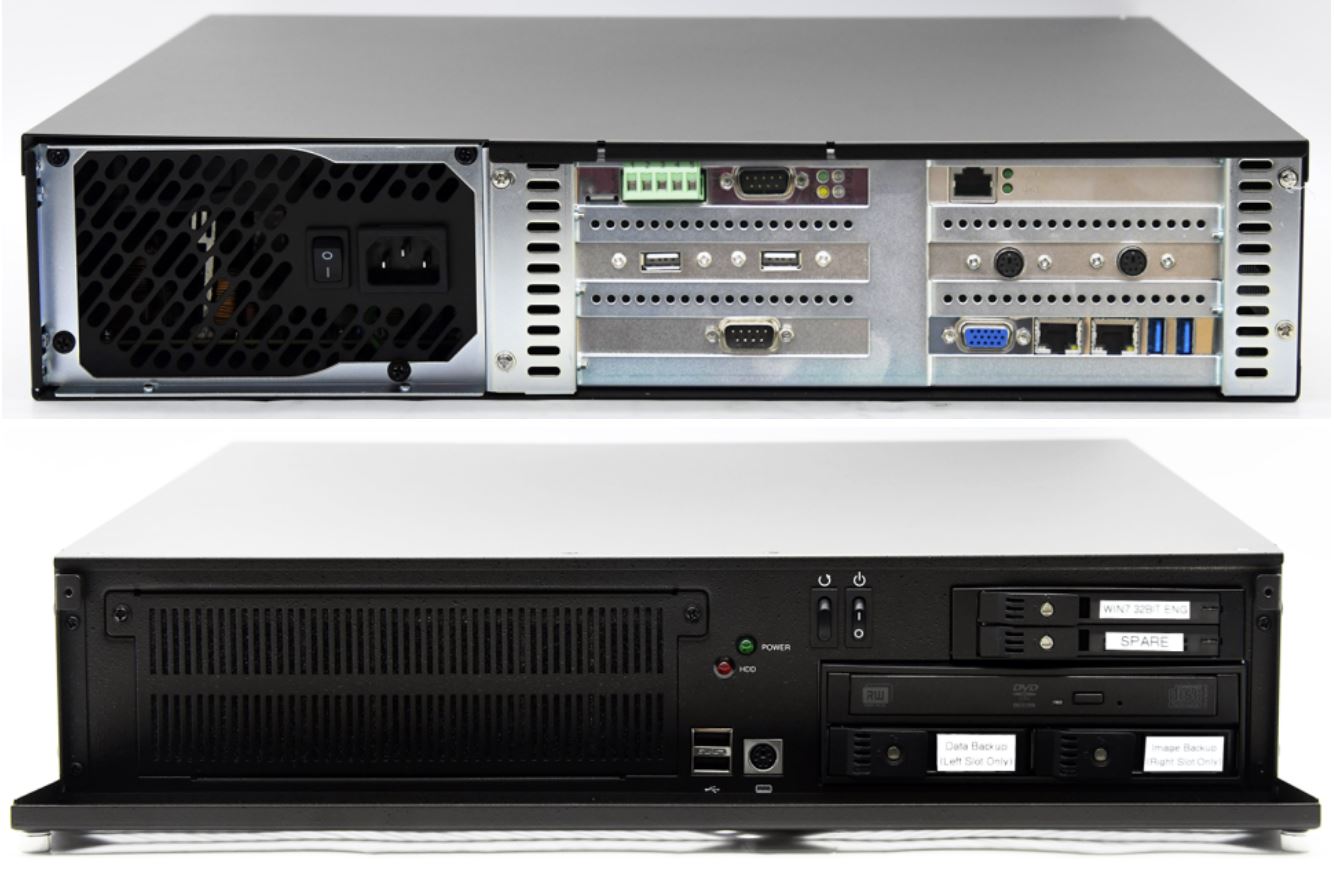

완성이 되었습니다 !



비맥스테크놀로지는 원하시는 사양으로 완성 후 철저한 검사를 통해 최적의 PC를 고객님들께 제공해 드리고 있습니다.

​
