선박용 IAS 플랫폼 개발에 비맥스테크놀로지에서 취급하는 Nuvo-9002E 제품이 사용되어 소개해 드리려 합니다!





Nuvo-9002E 제작 후기

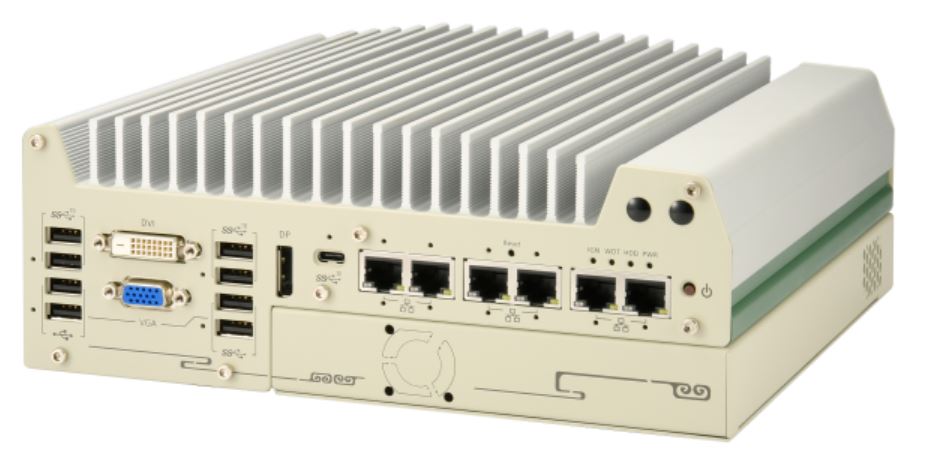

Nuvo-9000E 시리즈



Nuvo-9000 시리즈는 Intel® 14th/13th/12th-Gen Alder Lake 플랫폼에 기반한 새로운 러기드 임베디드 컴퓨터입니다. 최첨단 Intel 7 포토리소그래피(photolithography) 기술이 가져온 최신 Core™ 데스크탑 프로세서에 24 코어와 32 스레드가 내장되어 있으며 놀라운 부스트의 컴퓨팅 성능을 보여줍니다. LAN, PoE, PCIe/PCI슬롯의 다양한 옵션으로 선택이 가능하며, UL인증 옵션 선택 또한 가능합니다.









이번에 사용된 CPU는 Intel i9-13900E입니다.

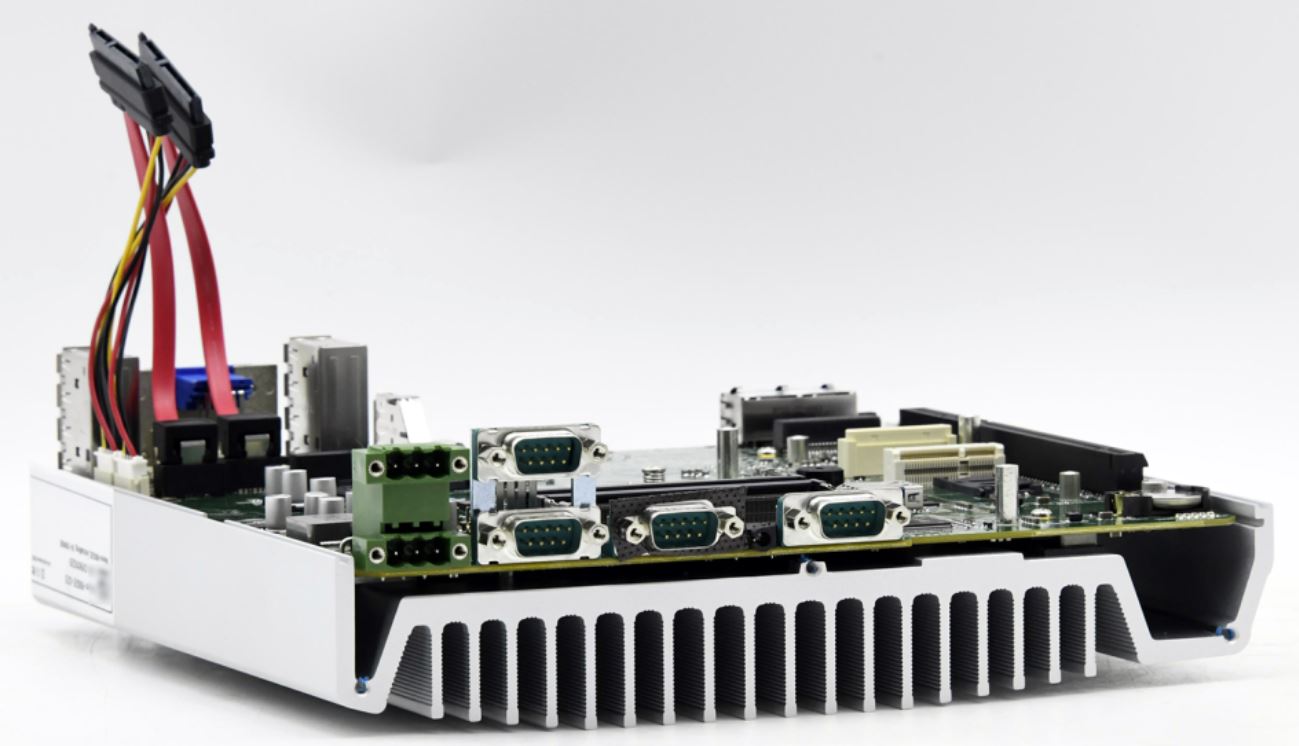

Nuvo-9002E는 팬리스 타입이며, 히트싱크에 CPU와 마더보드의 전체적인 열전도 방지를 위해 서멀 패드 (방열 패드)가 부착되어 있습니다. 비맥스테크놀로지​에서 취급하고 있는 팬리스PC의 특징으로 열이 발생하는 구성 요소 (CPU, PCH, GbE, Power Choke 등)를 히트싱크에 직접 닿을 수 있게하여 열 방출이 훨씬 효과적입니다.

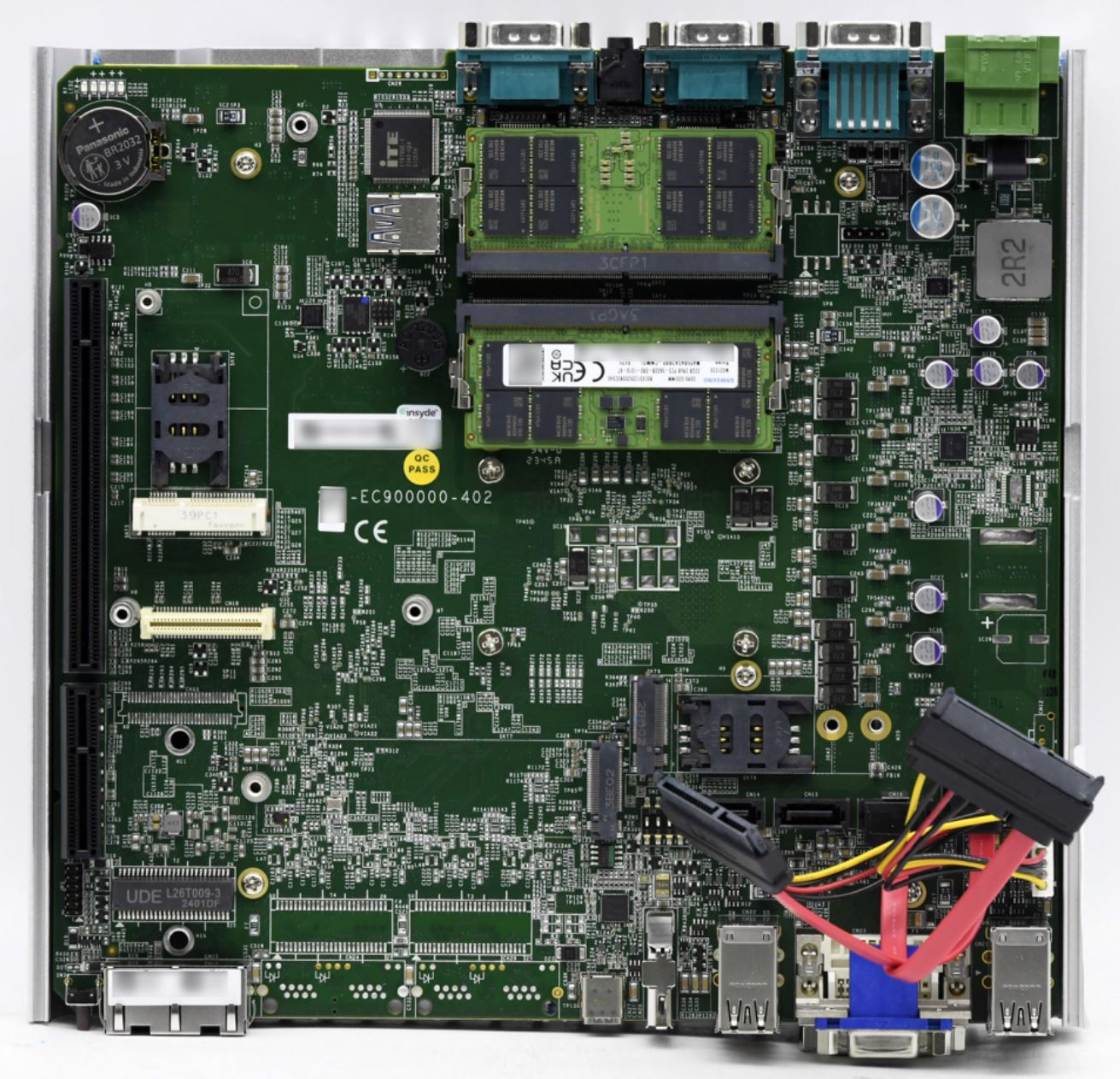

Nuvo-9002E는 DDR5 4800 SODIMM 메모리 모듈 2개를 지원하며, 최대 64GB까지 장착이 가능합니다.

이번에 삼성전자의 DDR5 32GB 2개가 장착되었습니다.

​

*DDR4와 DDR5 차이점

Intel의 엘더레이크는 DDR5를 지원합니다. DDR5는 기존 DDR4보다 더 빠른 속도와 더 큰 용량을 갖고있습니다.

DDR4를 장착할 수 있는 CPU는 3200MHz를 기본으로 지원하며, DDR4 제품에 따라 최대 4400MHz 속도를 갖고있습니다. DDR5는 기본 4800MHz부터 시작하며, 현재 시중에 출시된 DDR5 제품 중 가장 빠른 속도를 지닌 것은 5200MHz입니다.

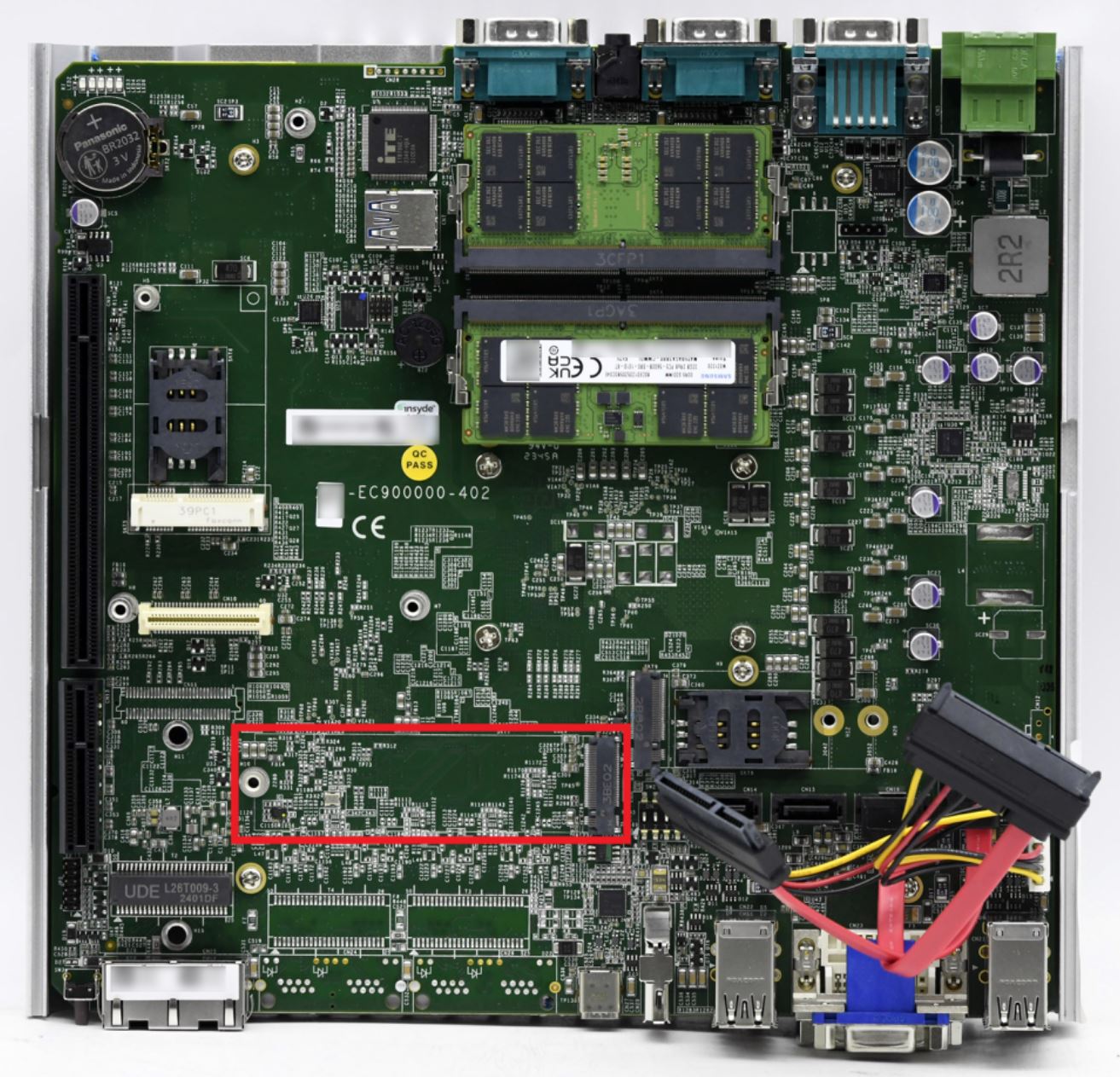

이번에는 장착되지 않았지만 ​Nuvo-9002E는 NVMe SSD를 설치할 수 있는 Gen4 x4 PCIe M.2 2280 슬롯이 있습니다. M.2 NVMe SSD는 2.5인치 SSD에 비해 훨씬 더 나은 시스템 성능을 제공합니다.

​

*M.2 NVMe란?

​먼저 M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.

다음으로 "NVM"은 비휘발성 메모리 (non-volatile memory)를 뜻하며, 보통 SSD 형태로 출시되는 플래시 메모리를 가리킵니다. 기존의 저장매체가 SATA/SAS 규격을 사용했으나 NVMe는 PCI를 통해 CPU에 바로 연결되는 구조를 취하고 있습니다. 따라서 SATA 방식과 PCIe 방식은 속도 차이가 대략 5~6배 정도 납니다.

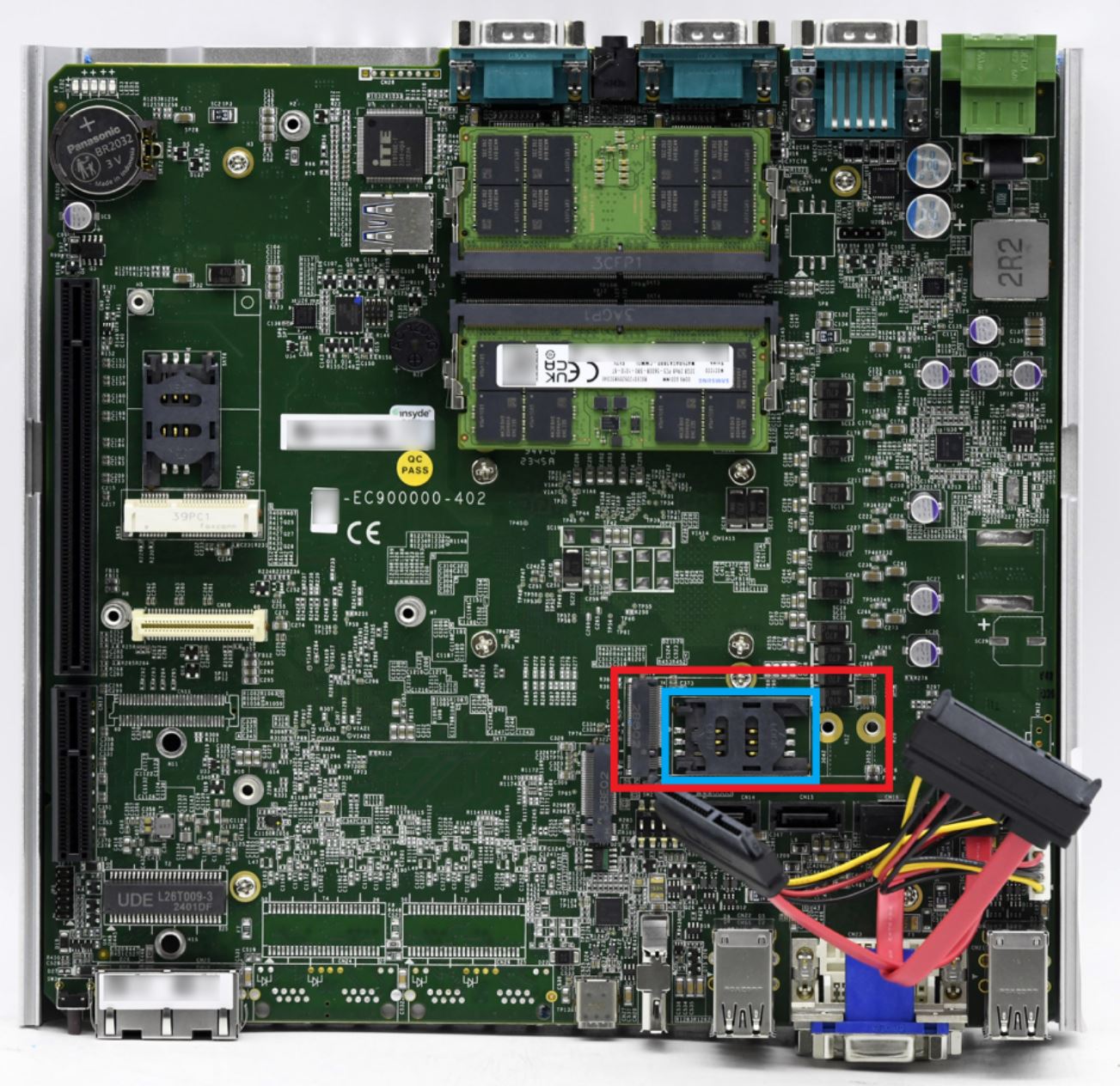

Nuvo-9002E는 5G/4G SIM 슬롯(파란색으로 표시)이 있는 M.2 2242/ 3042/ 3052 슬롯(빨간색으로 표시)이 있습니다. 마더보드의 M.2 2242/3042 모듈의 경우 빨간색 화살표 위치에, M.2 3052 모듈의 경우 파란색 화살표 위치에 고정할 수 있도록 구리 스탠드오프가 제공됩니다. 5G 또는 4G M.2 모듈과 SIM 카드를 설치하면 공급자의 네트워크를 통해 인터넷에 액세스할 수 있습니다.

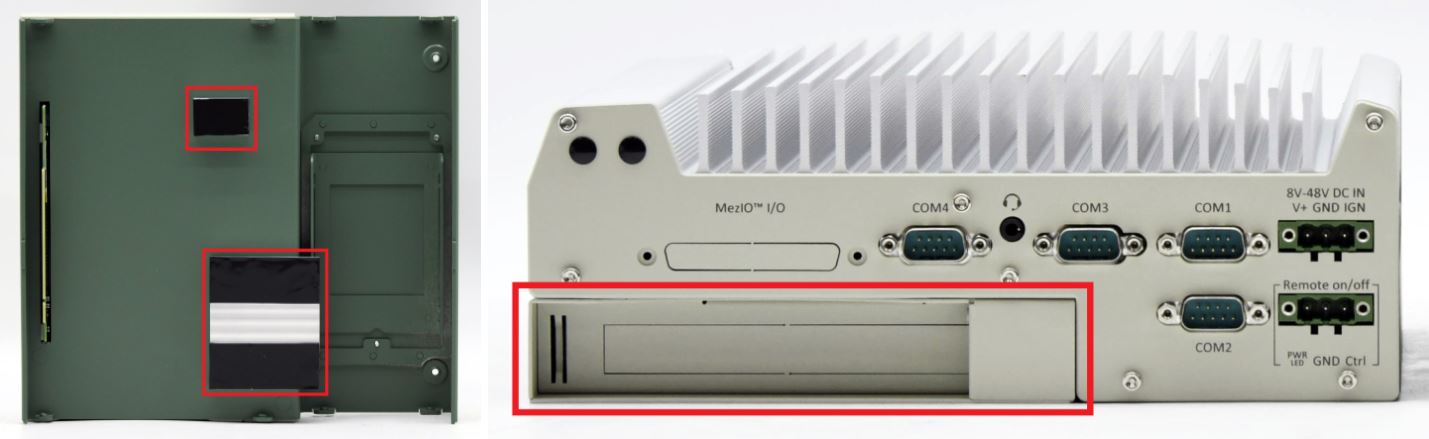

Nuvo-9002E는 특허받은 확장카세트가 있어 확장카드 추가가 가능하며, 열 설계가 되어 있어 카세트 모듈 표면으로 열을 전달하여 카세트 모듈 내에 안정적인 열 상태를 유지합니다.

왼쪽 사진 중 빨간색으로 표시된 부분은 메모리 및 모듈과 직접적으로 닿는 부분으로 써멀패드가 있어 모듈의 열 방출에 효과적입니다.

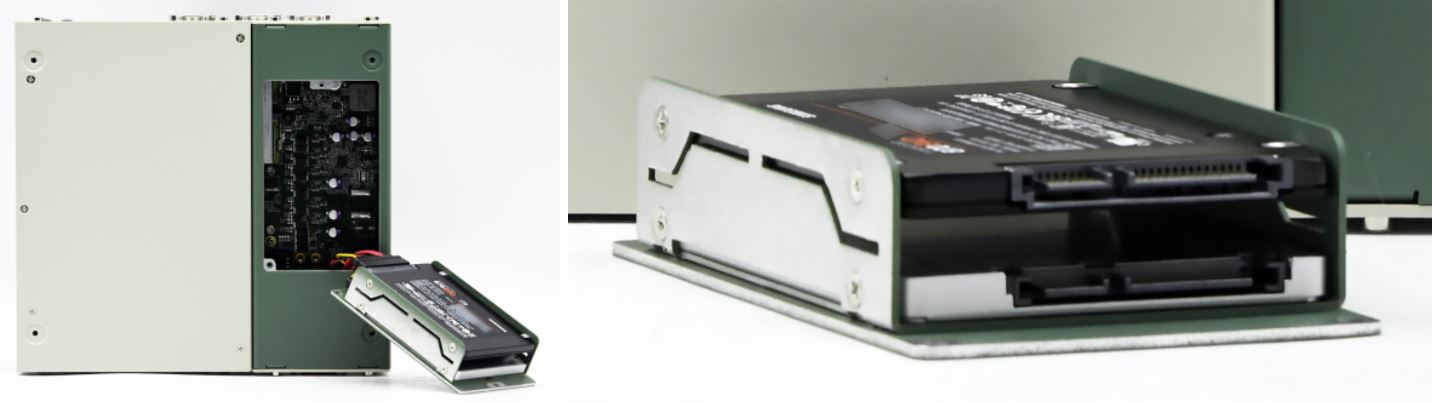

Nuvo-9002E는 하단에 2.5" SSD/HDD를 장착한 후 마더보드에 있는 SATA 및 전원 케이블에 연결하여 내장용으로 사용​​이 가능합니다.

​

고객사 요청에 의해 총 2개의 2.5" SATA SSD가 장착되었으며, 삼성전자의 870 EVO 1TB 1개와 256GB 1개를 장착하였습니다.

2개의 SSD로 RAID 0/1기능을 사용할 수 있습니다.

​

*RAID 0/1

RAID 0은 두 개의 하드 드라이브의 최대 용량 및 읽기/쓰기 성능을 향상시키며, RAID 1은 데이터 이중화를 시켜 하드 드라이브를 보호하고 시스템 오류를 예방합니다.

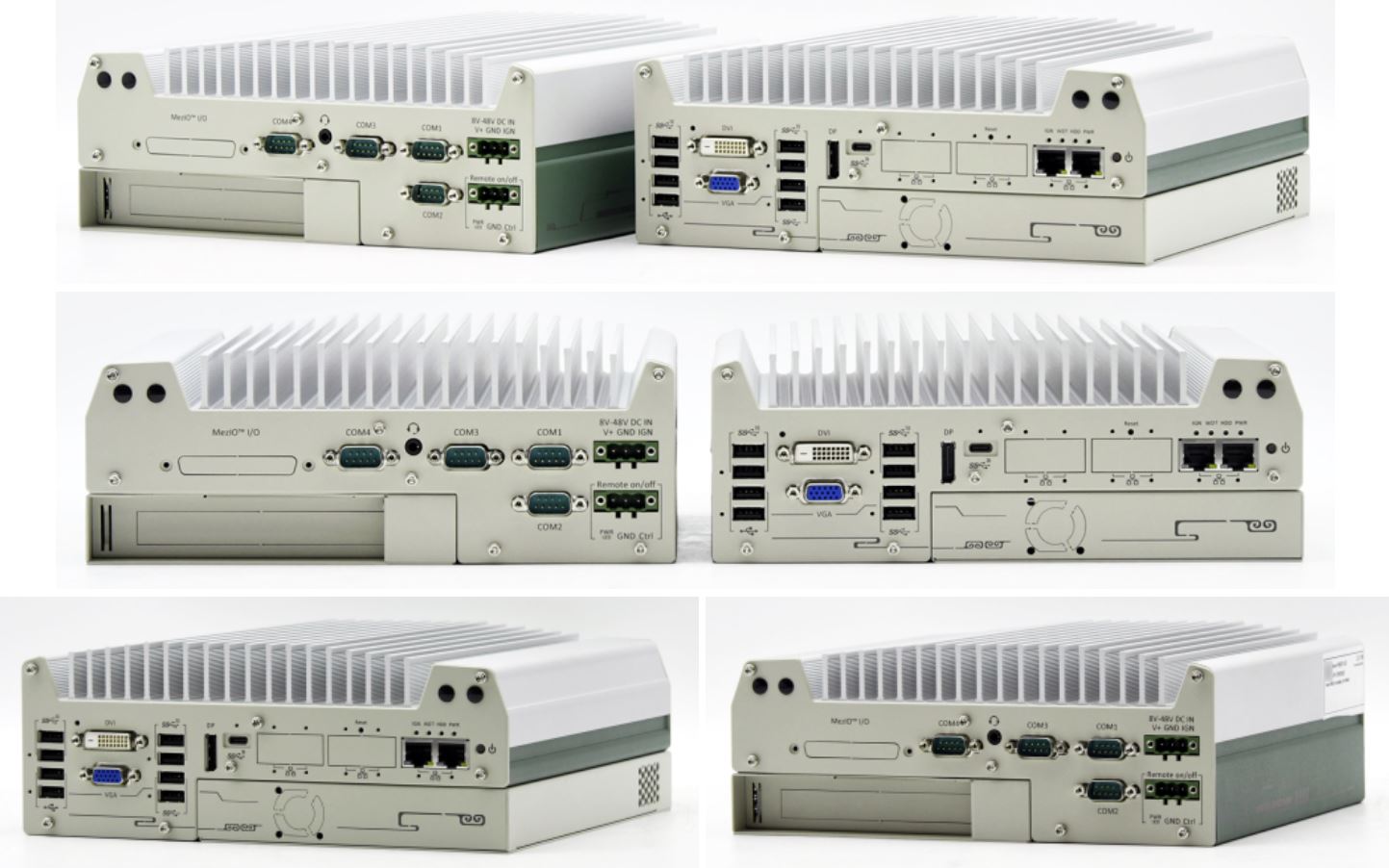

총 2대의 Nuvo-9002E가 완성 되었습니다!



비맥스테크놀로지는 원하시는 사양으로 완성 후 철저한 검사를 통해 최적의 PC를 고객님들께 제공해 드리고 있습니다.

​
