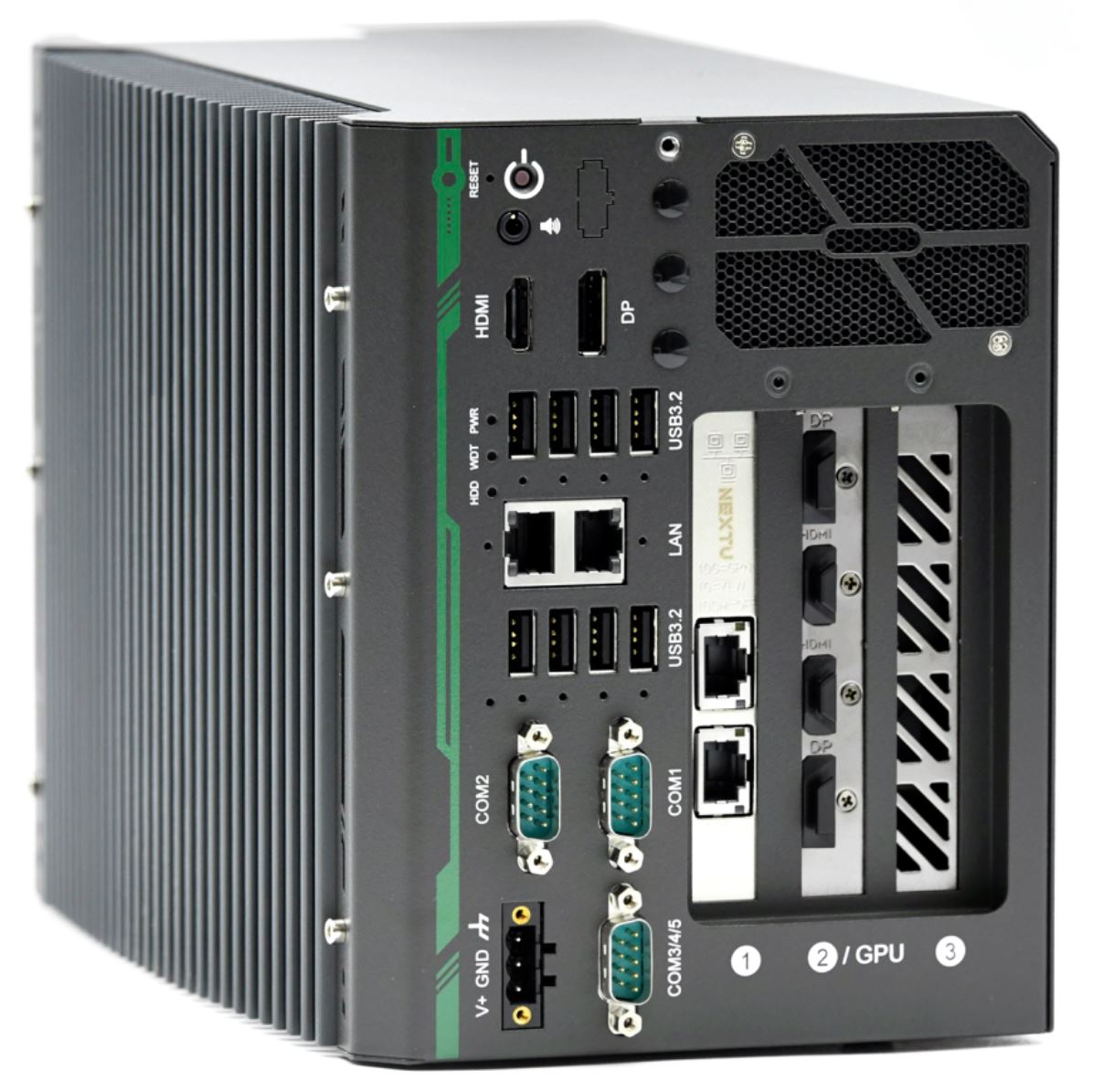

이번에 제작된 제품은 로봇 자동화 솔루션에 사용된 Nuvo-10003입니다!
Nuvo-10003 제작 후기
Intel® 12/13/14세대 Alder Lake Core™ i 데스크탑 프로세서와 Q670 칩셋을 활용하는 Nuvo-10000 시리즈 중 이번에 제작된 PC는 3x PCIe 슬롯이 기본으로 있는 Nuvo-10003입니다.
Nuvo-10003은 USB 카메라 연결을 위해 스크류-락 설계를 채용한 USB 3.2 포트 8개를 갖추고 있습니다. 1개의 GbE, 1개의 2.5 GbE, 5개의 COM 포트가 있으며 데이터 저장을 위해 2개의 2.5" HDD/SSD를 수용하는 베이와 1개의 M.2 SATA 슬롯이 있습니다. 또한 Nuvo-10003은 TDP 115W NVIDIA® GPU를 지원하여 최신 딥 러닝 애플리케이션에 필요한 AI 컴퓨팅 성능을 제공할 수 있습니다.

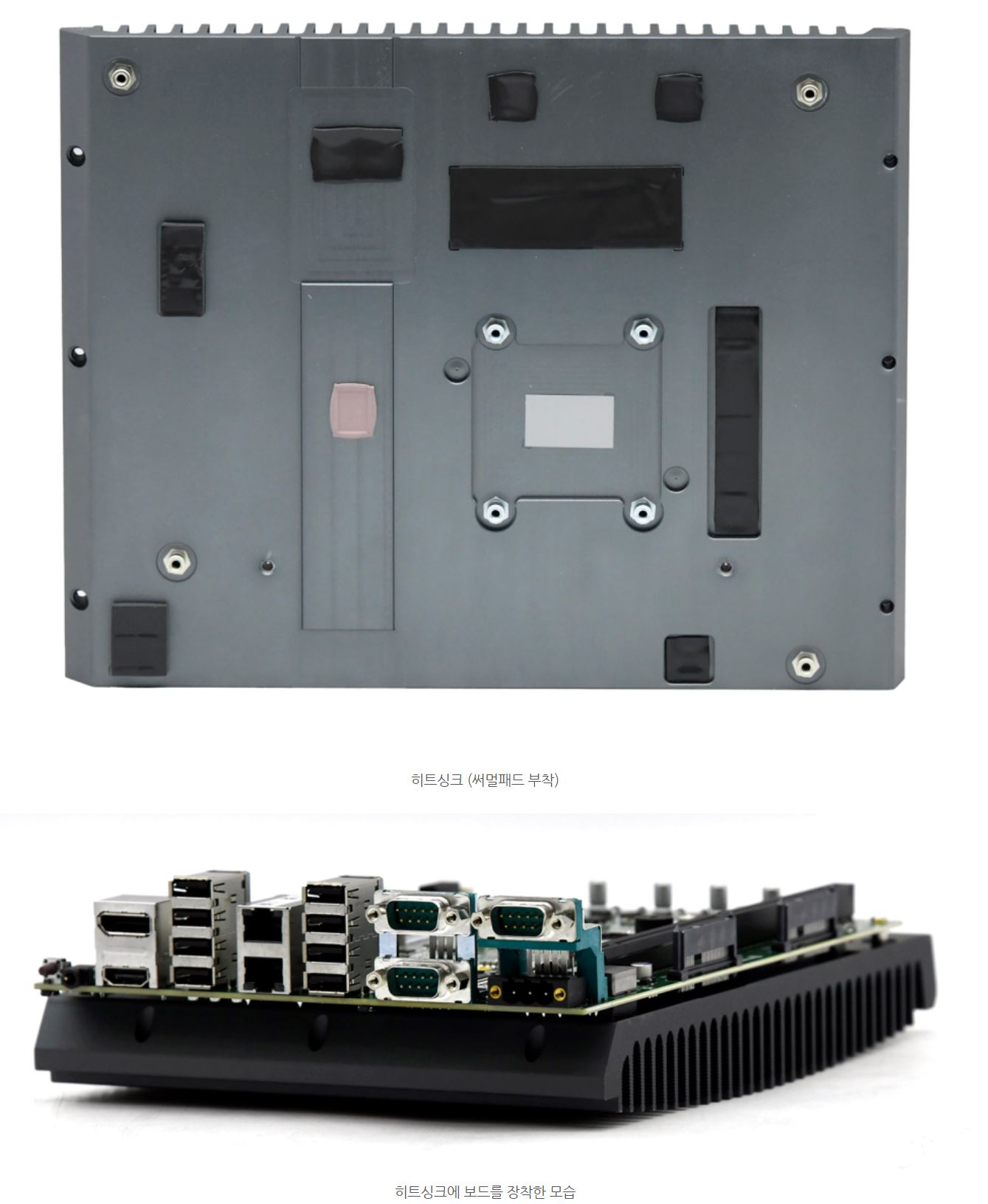

Nuvo-10003은 팬리스 타입으로, 히트싱크에 CPU와 마더보드의 전체적인 열전도 방지를 위해 서멀 패드 (방열 패드)가 부착되어 있습니다. 비맥스테크놀로지에서 취급하고 있는 팬리스PC의 특징으로 열이 발생하는 구성 요소 (CPU, PCH, GbE, Power Choke 등)를 히트싱크에 직접 닿을 수 있게하여 열 방출이 훨씬 효과적입니다.

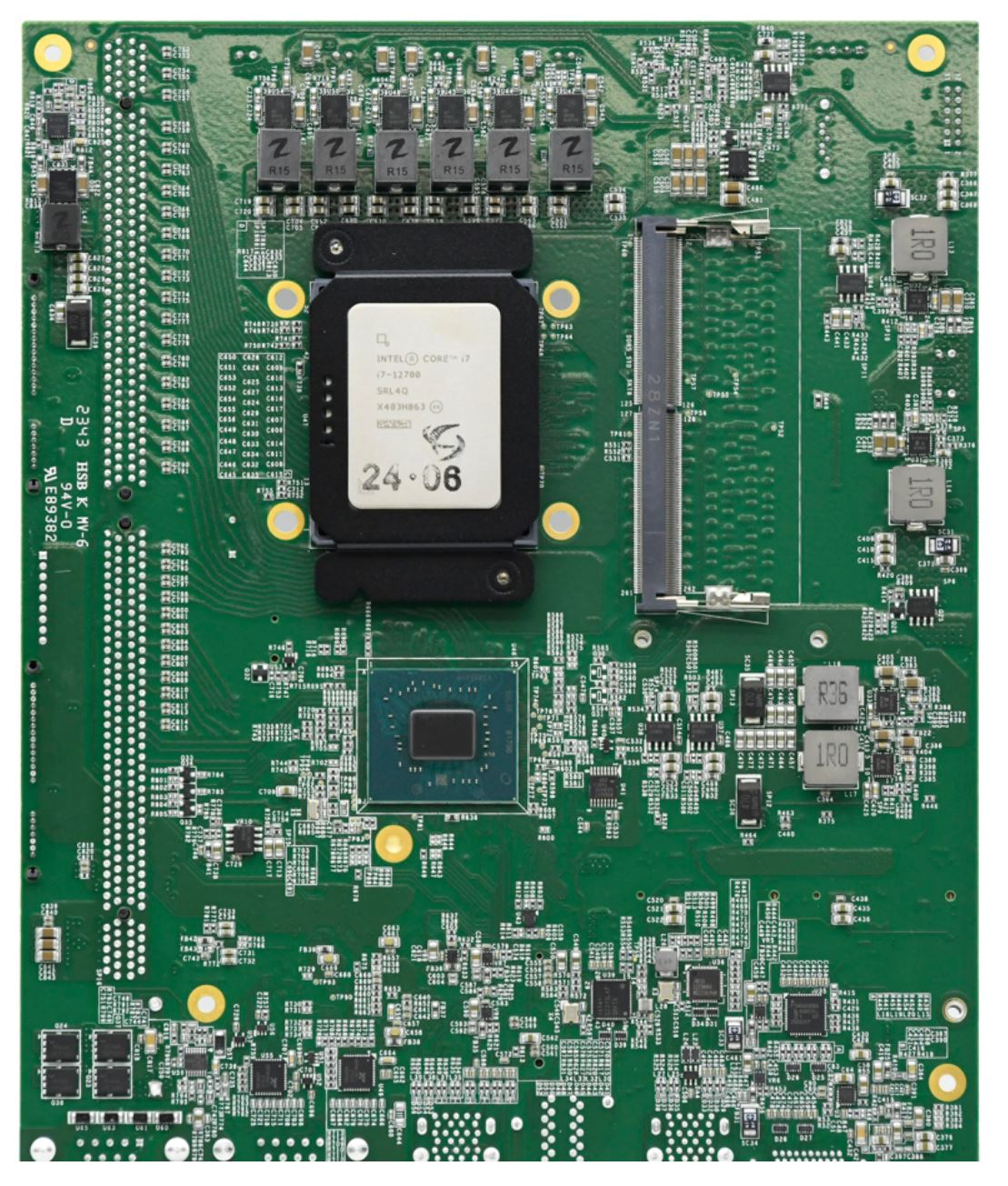

사용된 CPU는 Intel i7-12700입니다.

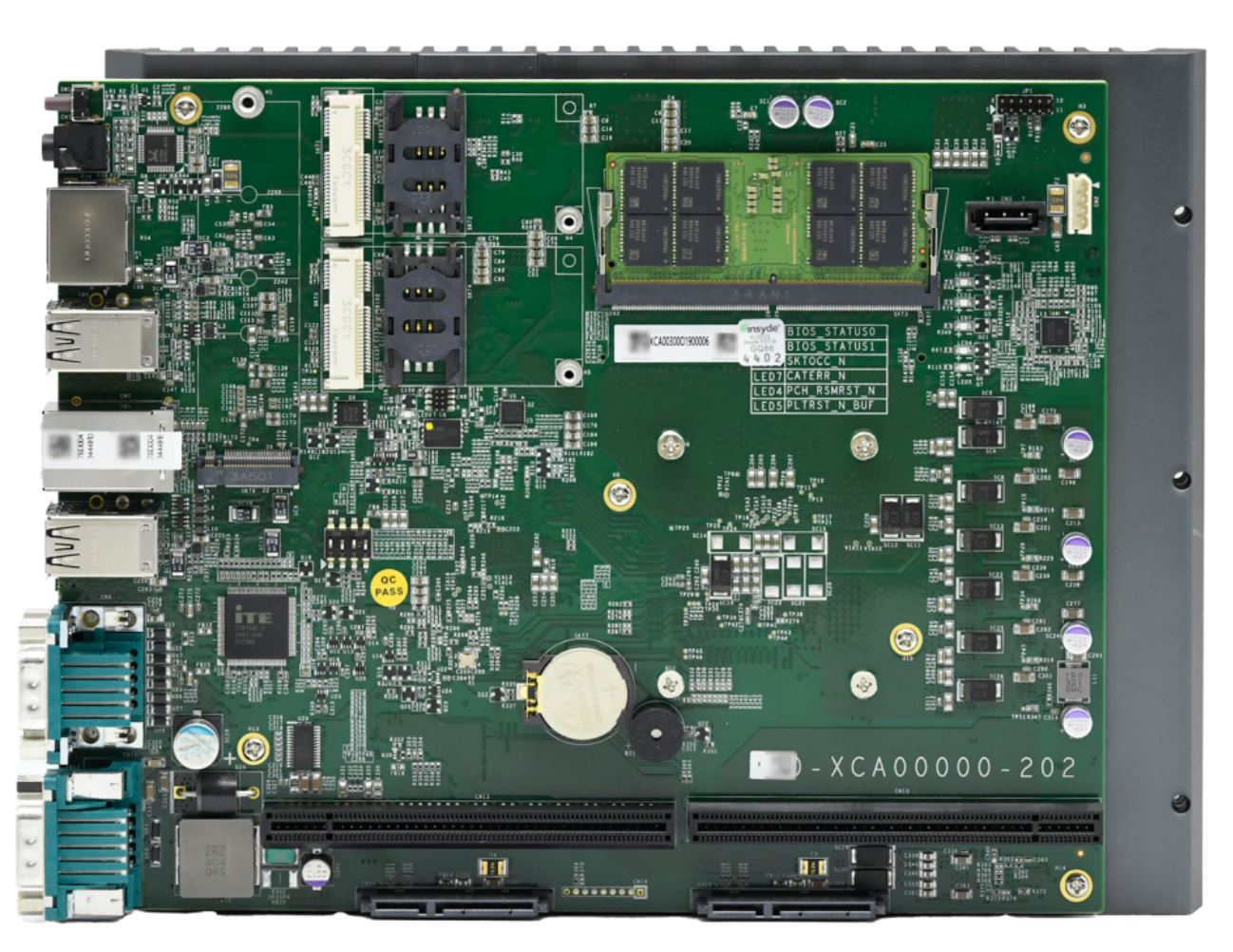

Nuvo-10003은 DDR5 4800 SDRAM메모리 모듈 2개를 지원하여, 최대 64GB까지 장착이 가능합니다.
이번에는 삼성전자의 DDR5 32GB 1개가 장착되었습니다.

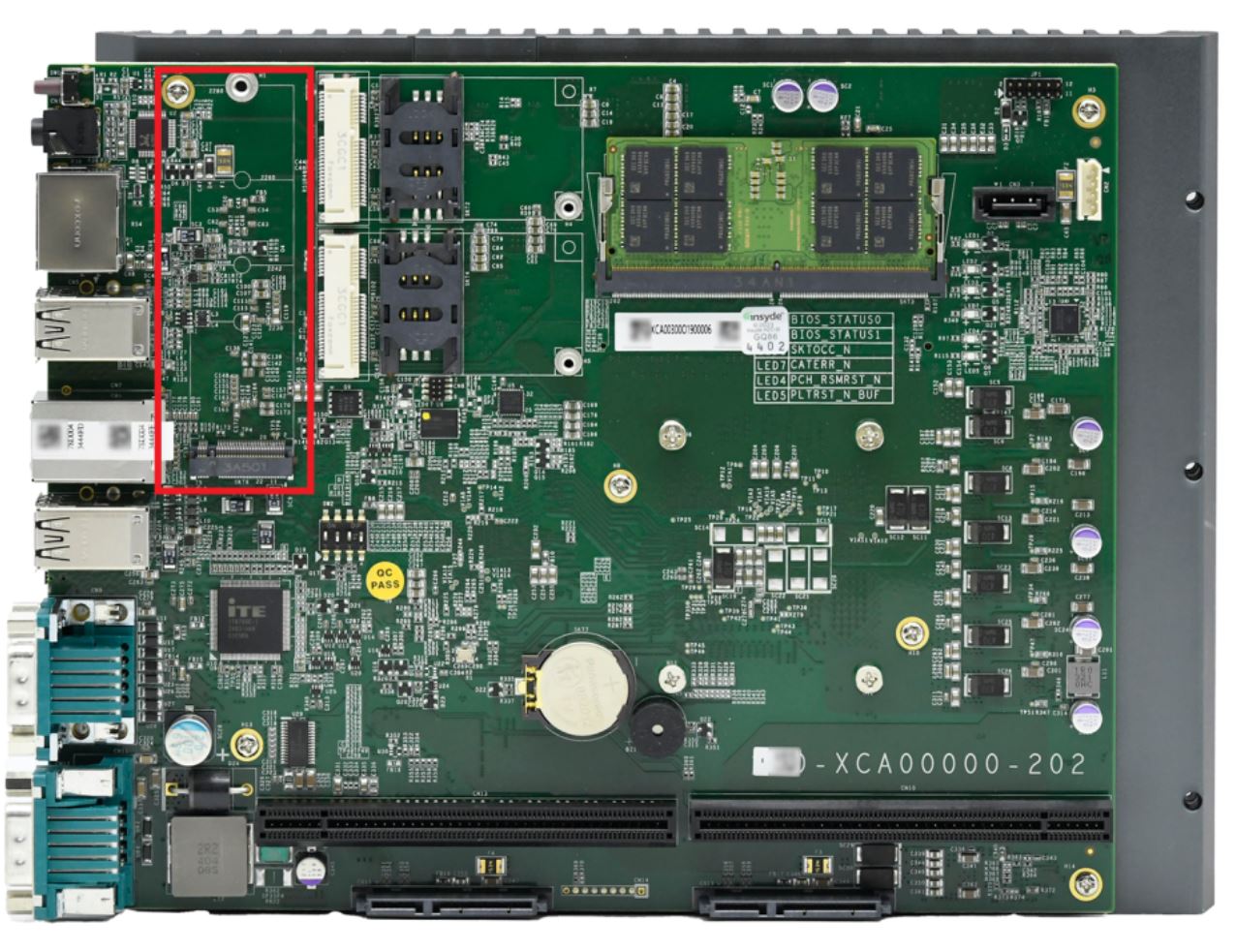

Nuvo-10003은 M.2 2280 SATA인터페이스가 있어 기존 하드 디스크 드라이브보다 더 빠른 액세스를 제공합니다.

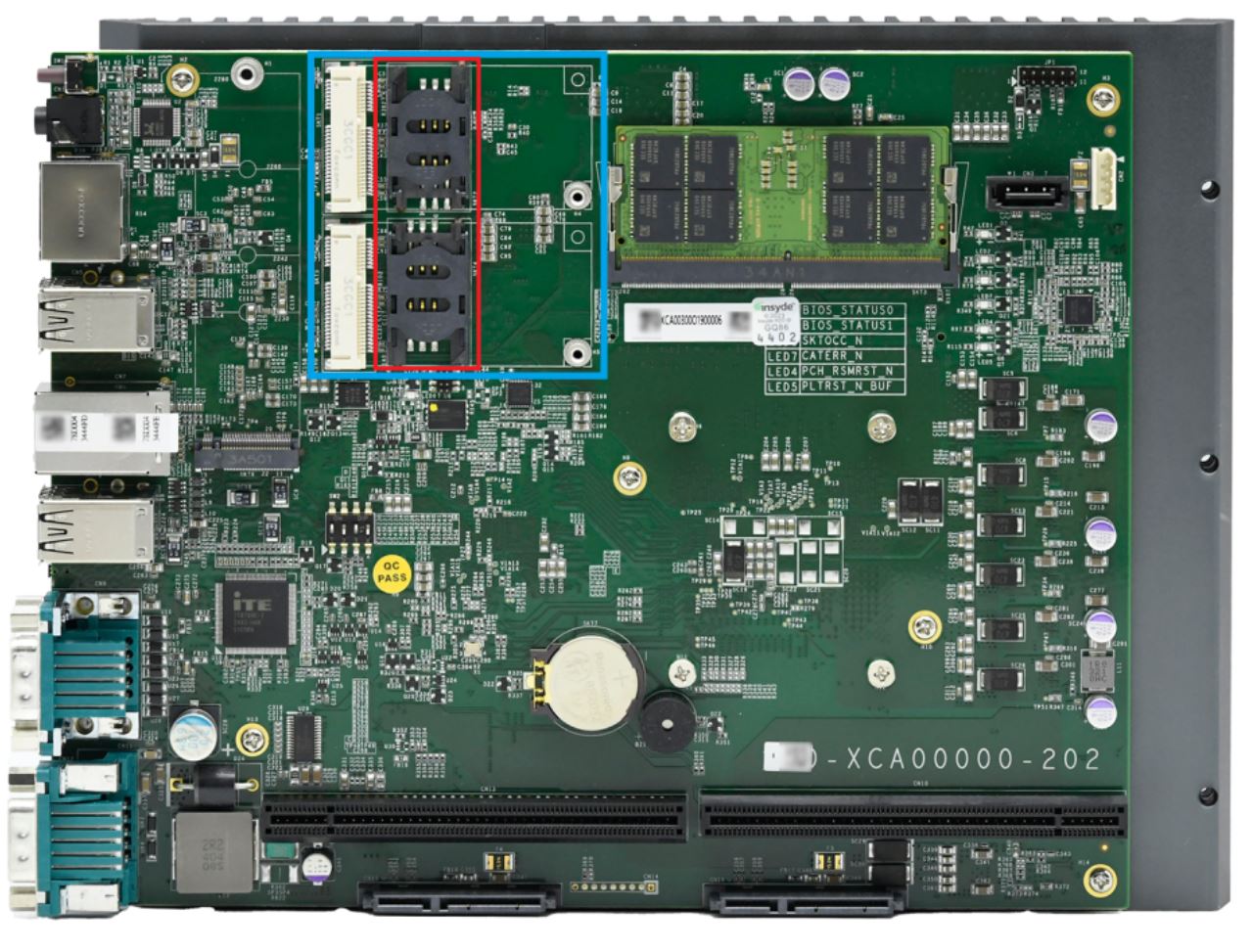

Nuvo-10003은 4G/5G 모듈을 설치하기 위한 미니 SIM 소켓(빨간색으로 표시)과 결합된 2개의 mPCIe 슬롯(파란색으로 표시)이 있습니다.

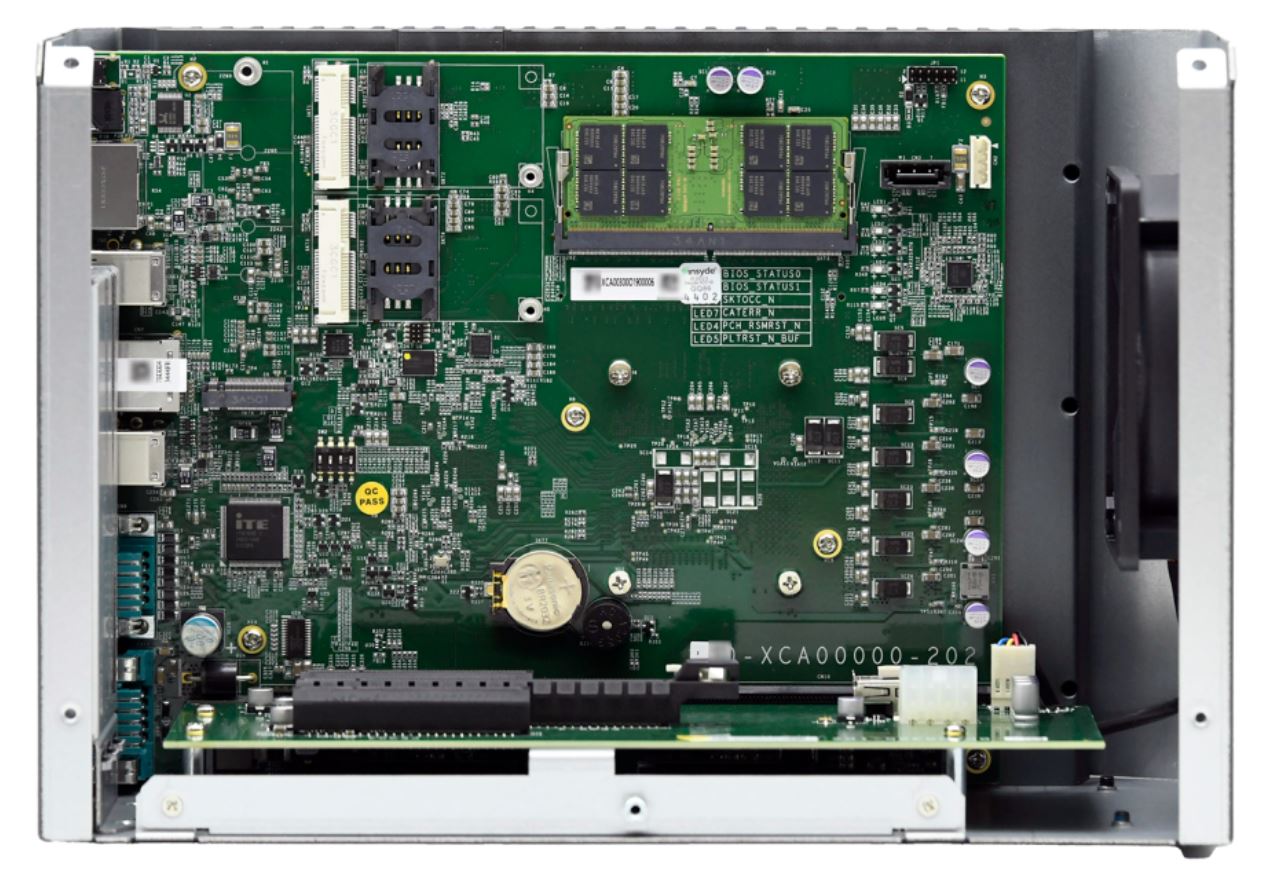

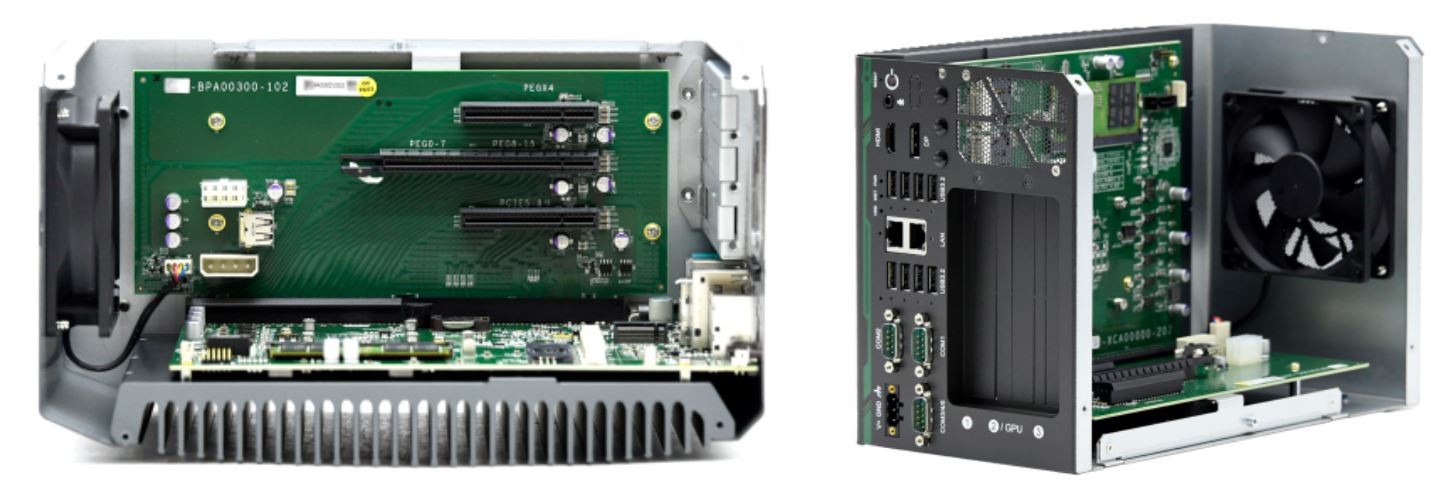

보드를 케이스에 장착한 모습입니다.
Nuvo-10000시리즈는 확장슬롯의 갯수에 따라 제품명이 달라지는데, Nuvo-10003은 3x PCIe슬롯이 있는 제품입니다.
7x PCIe 슬롯이 있는 Nuvo-10007, 4x PCIe+3x PCI 슬롯이 있는 Nuvo-10034로 선택이 가능합니다.
또한 기본 옵션으로 후면에 카드 및 GPU 열방출을 위한 팬이 장착되어 있습니다.
Nuvo-10000시리즈는 TDP 115W까지의 그래픽카드 장착이 가능합니다.

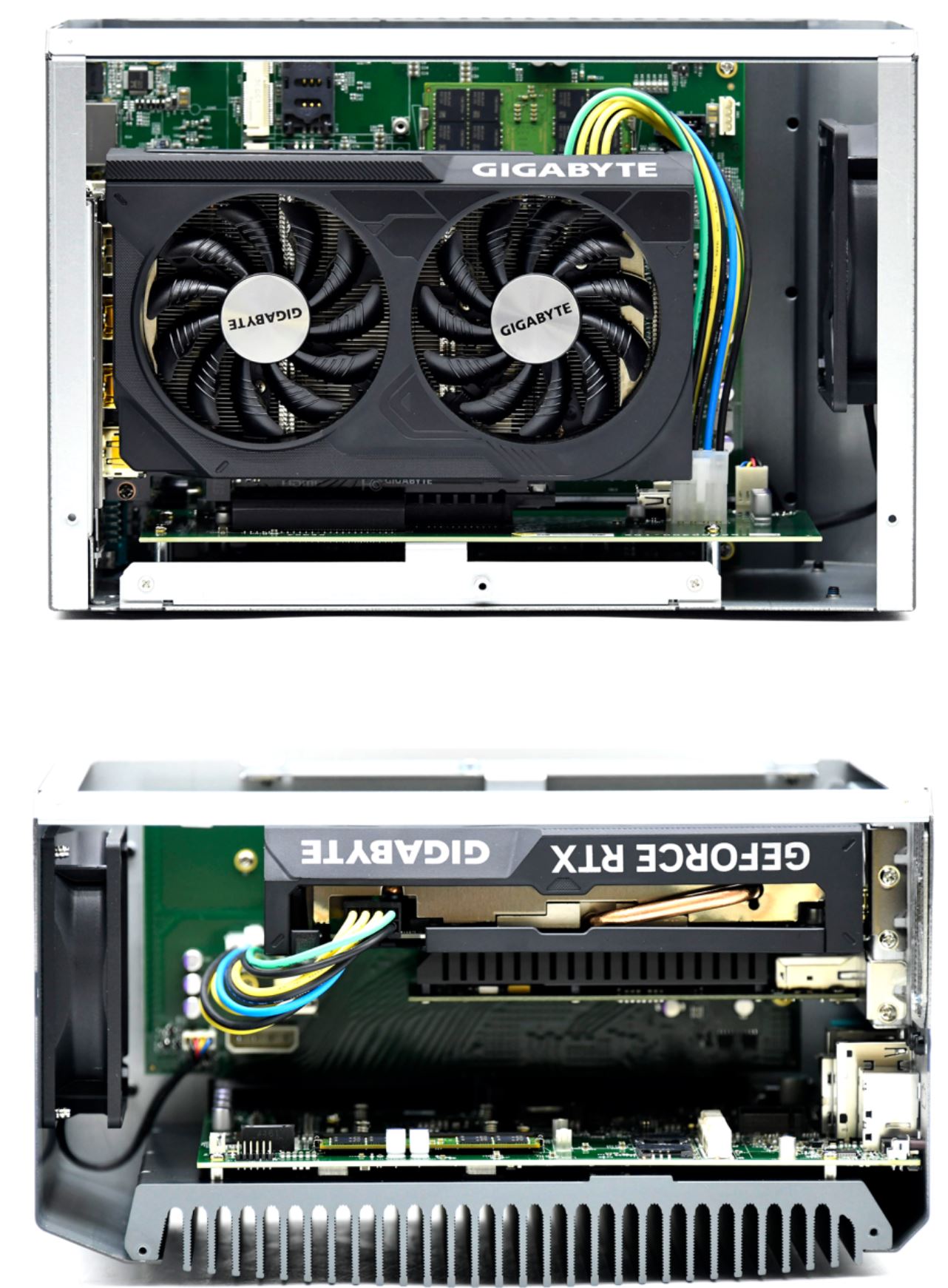

이번엔 고객사의 요청으로 RTX4060이 장착되었으며, 별도의 GPU 파워 케이블을 연결하여 GPU에 파워 공급이 가능합니다.

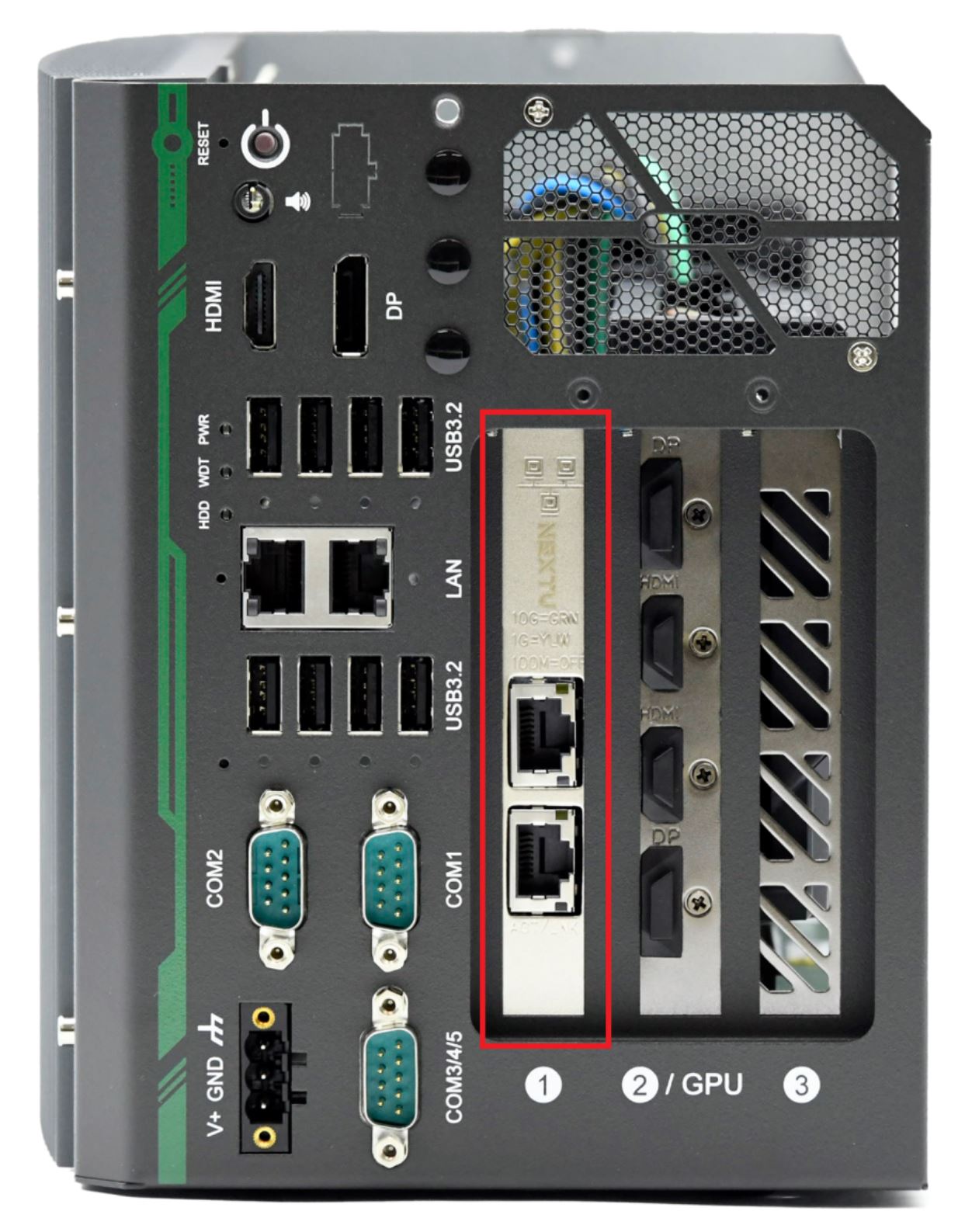

추가 고객사의 요청으로 10G 2Ports가 지원되는 카드를 장착하였습니다.

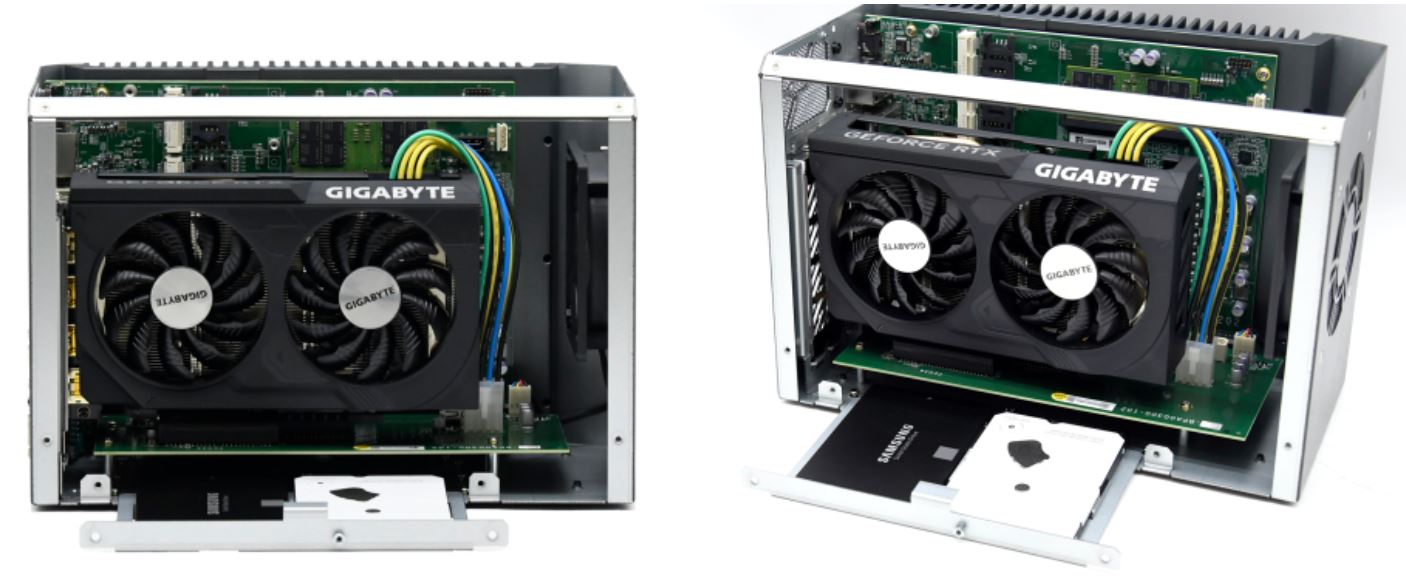

하단에는 2개의 SATA포트가 있어 2.5" HDD/SSD를 장착할 수 있습니다.
이번엔 삼성전자의 SSD 1TB 1개와 2.5" HDD 2TB 1개가 장착되었습니다.

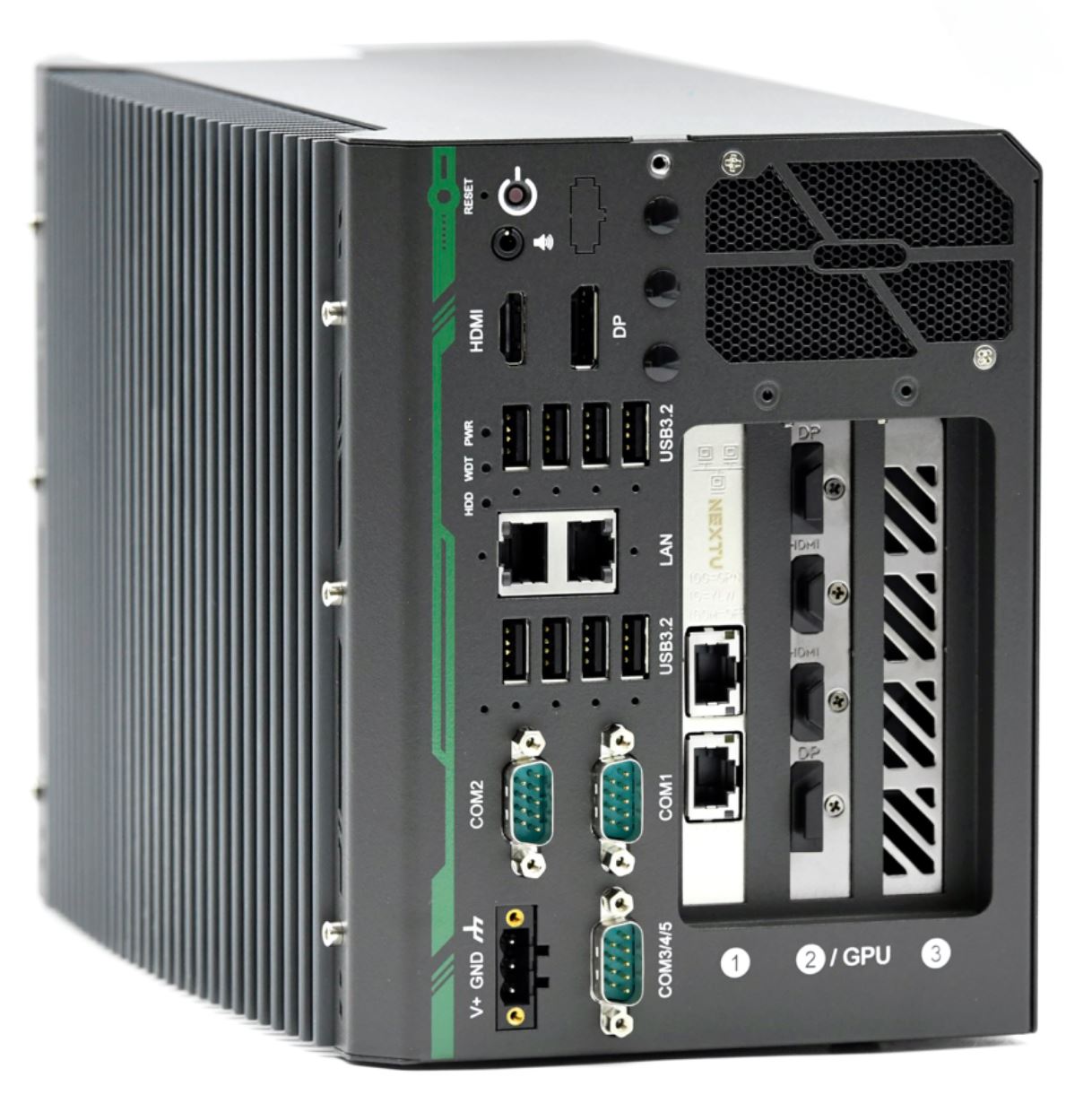

이렇게 Nuvo-10003이 완성되었습니다!
비맥스테크놀로지는 원하시는 사양으로 완성 후 철저한 검사를 통해 최적의 PC를 고객님들께 제공해 드리고 있습니다.
