이번에 제작된 제품은 H사 자동차 연구개발에 사용된 Nuvo-8208GC 입니다!





Nuvo-8208GC 제작 후기

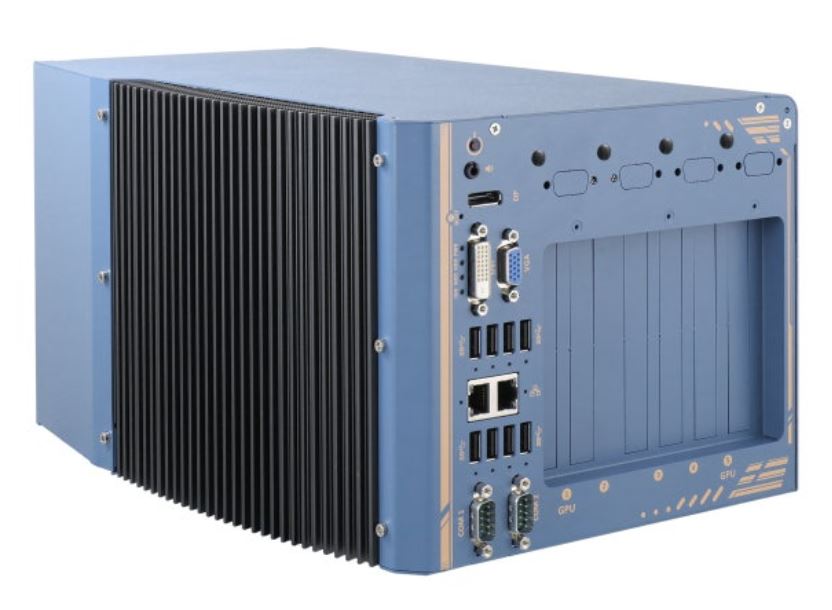

Nuvo-8208GC는 산업 등급 설계와 인비어클 기능을 갖춘 세계 최초 듀얼 GPU 엣지 AI 플랫폼입니다. 2개의 하이엔드 NVIDIA® RTX 3070 그래픽 카드를 지원하도록 특별히 설계된 Nuvo-8208GC는 자율주행, 비전 검사 및 영상감시/보안 등 성장하고 있는 GPU-가속 엣지 컴퓨팅을 위해 FP32에서 최대 28 TFLOPS의 엄청난 GPU 파워를 제공합니다.

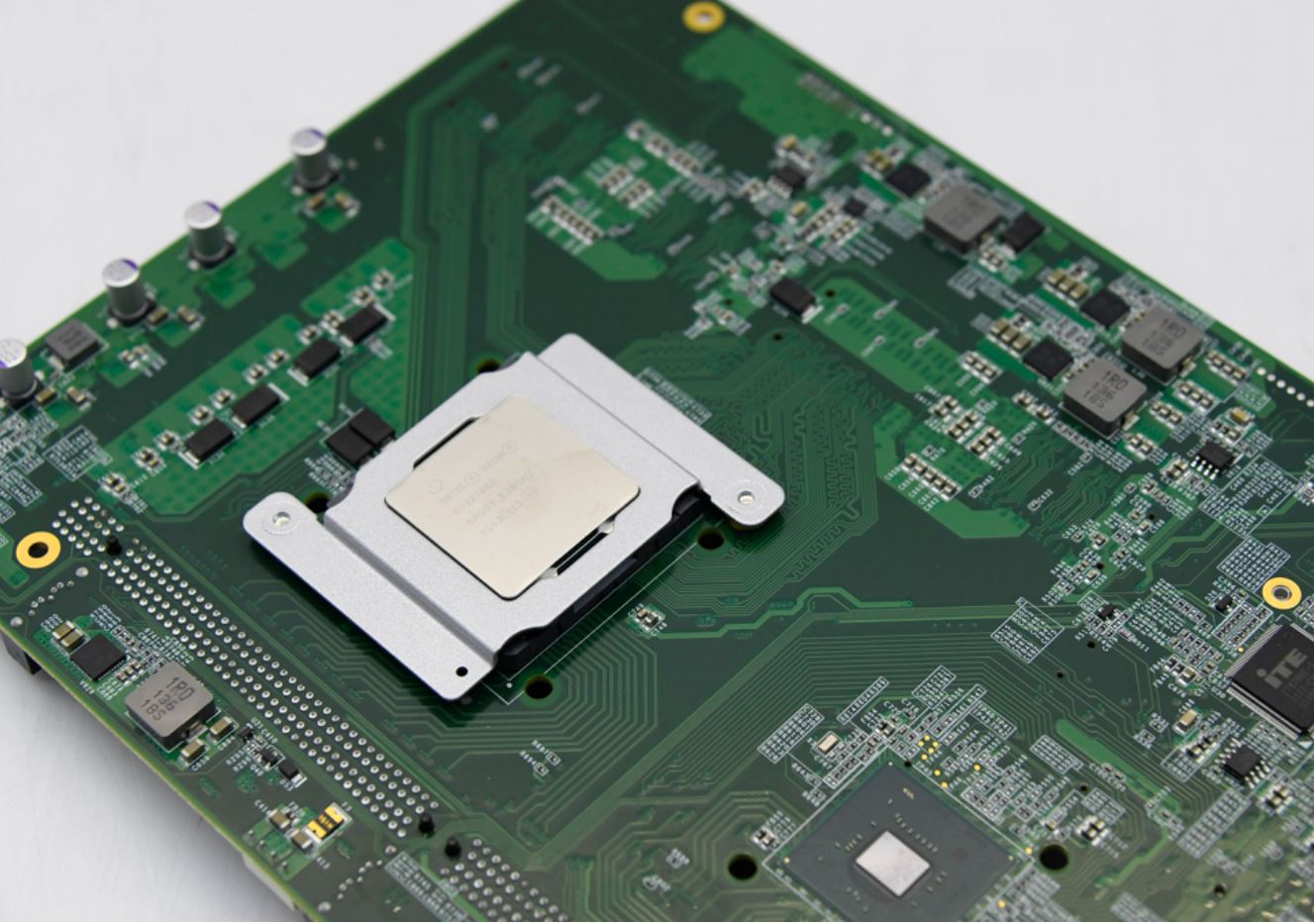

이번에 사용된 CPU는 Intel Xeon E-2278GE입니다.

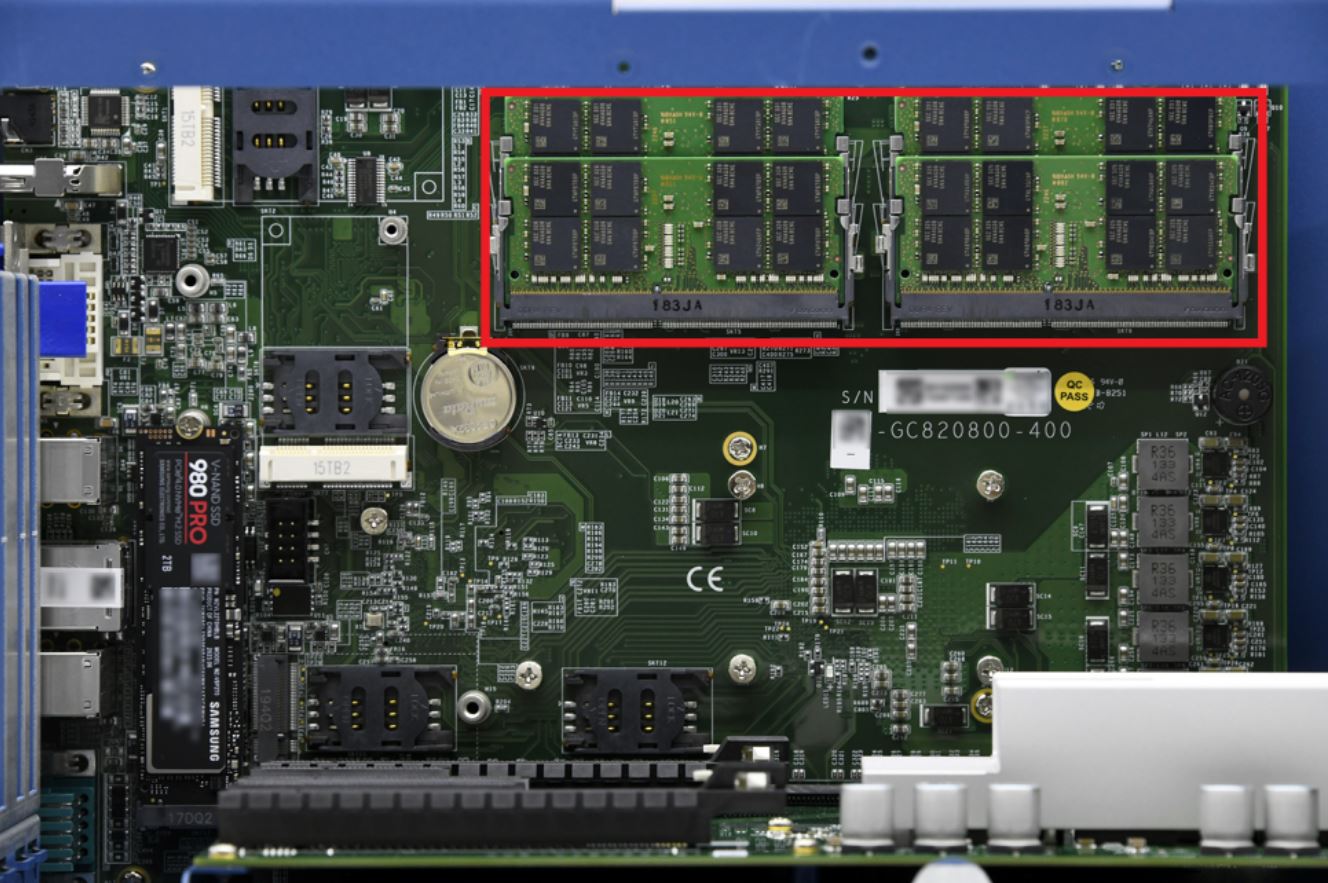

Nuvo-8208GC는 최대 128GB의 DDR4 메모리 모듈을 설치하기 위해 4개의 260핀 SODIMM 소켓을 지원(빨간색으로 표시)합니다. 각 슬롯은 최대 32GB 용량의 단일 모듈 DDR4 2133MHz SODIMM을 지원합니다.

​이번에 삼성의 DDR4 32GB 4개가 장착되었습니다.









Nuvo-8208GC에는 NVMe SSD를 설치할 수 있는 x4 PCIe M.2 2280 슬롯이 있습니다. NVMe SSD는 2.5" SSD보다 뛰어난 성능을 제공하여 성능을 크게 향상시킬 수 있습니다.

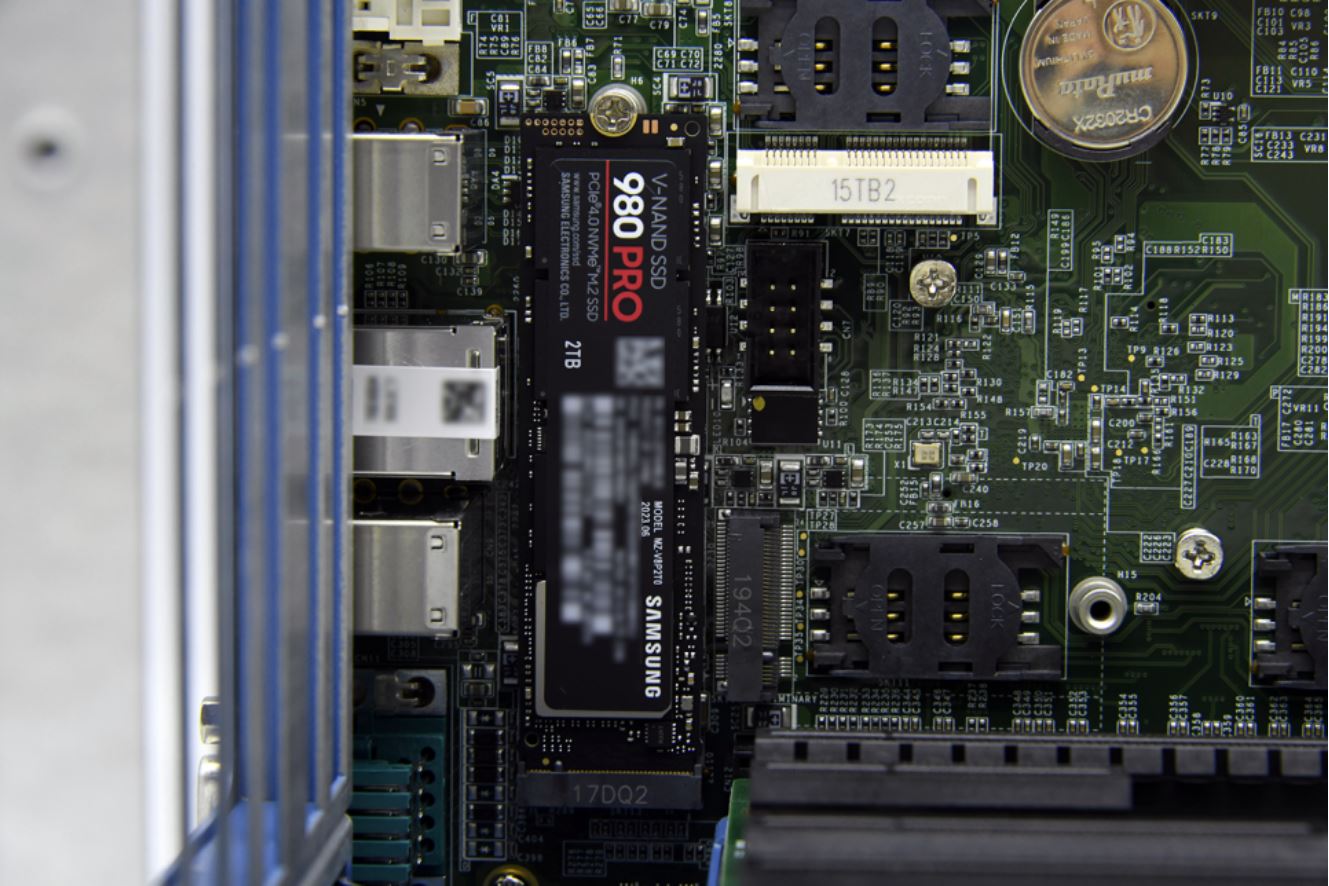

이번에 장착한 제품은 삼성전자의 980 PRO 2TB M.2 NVMe입니다.

​

*M.2 NVMe란?

​먼저 M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.

다음으로 "NVM"은 비휘발성 메모리 (non-volatile memory)를 뜻하며, 보통 SSD 형태로 출시되는 플래시 메모리를 가리킵니다. 기존의 저장매체가 SATA/SAS 규격을 사용했으나 NVMe는 PCI를 통해 CPU에 바로 연결되는 구조를 취하고 있습니다. 따라서 SATA 방식과 PCIe 방식은 속도 차이가 대략 5~6배 정도 납니다.









Nuvo-8208GC mini-PCIe 사양 rev. 1.2를 준수하는 듀얼 모드 mSATA/mini-PCIe 소켓을 제공합니다. mSATA SSD 또는 mini-PCIe 모듈을 이 소켓에 설치하면 시스템이 PCIe 또는 SATA 신호를 실행하도록 자동으로 감지하고 구성합니다. 이 mini-PCIe 소켓은 SIM 카드를 지원하도록 설계되었습니다. SIM 카드가 설치되어 있으면 시스템은 네트워크 공급자의 3G/4G 네트워크를 통해 인터넷에 액세스할 수 있습니다.

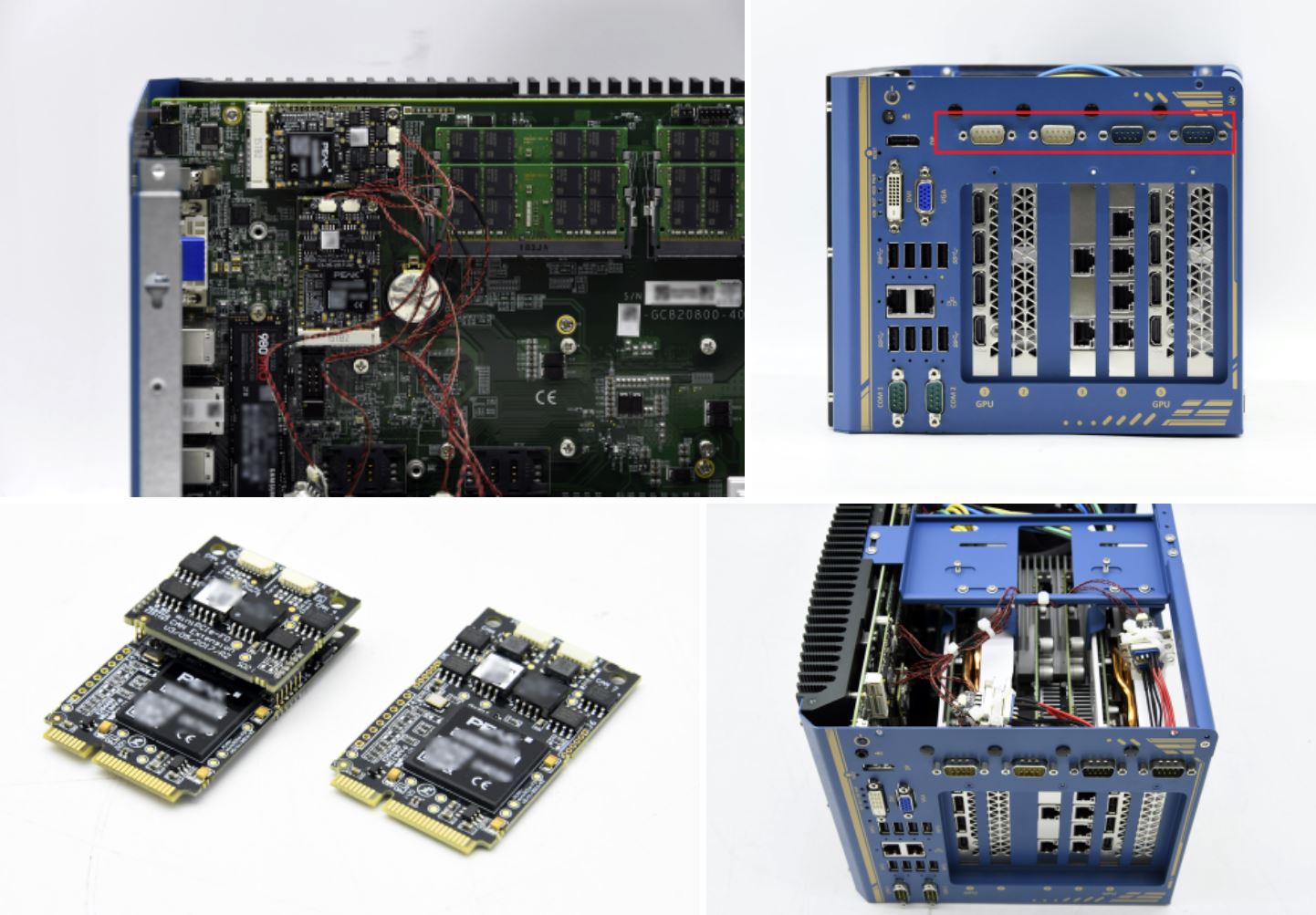

이번엔 고객사의 요청으로 mini-PCIe 소켓에 CAN 통신을 위한 CAN 인터페이스를 장착하였습니다. 장착되는 다른 카드에 방해되지 않도록 선정리도 진행하였습니다.

​

* CAN 통신이란?​

CAN 통신은 여러 개 ECU를 병렬로 연결하여 데이터를 주고받는 통신방법입니다.

즉 자동차에서 각 ECU(Electronic Control Unit) 끼리 통신하는 기술이라고 할 수 있습니다.

ECU (electronic control units)가 시스템 내 각 디바이스마다 아날로그 및 디지털 입력을 갖는 것이 아니라 단일의 CAN 인터페이스만 보유하기 때문에 자동차의 전체 비용과 중량도 줄일 수 있습니다. 네트워크 상의 각 디바이스에는 CAN 컨트롤러 칩이 있어 매우 지능적입니다. 네트워크 상의 모든 디바이스는 전송되는 모든 메시지를 확인하고 각 디바이스는 해당 메시지가 관련된 것인지 필터링 되어야 할 것인지의 여부를 결정합니다.

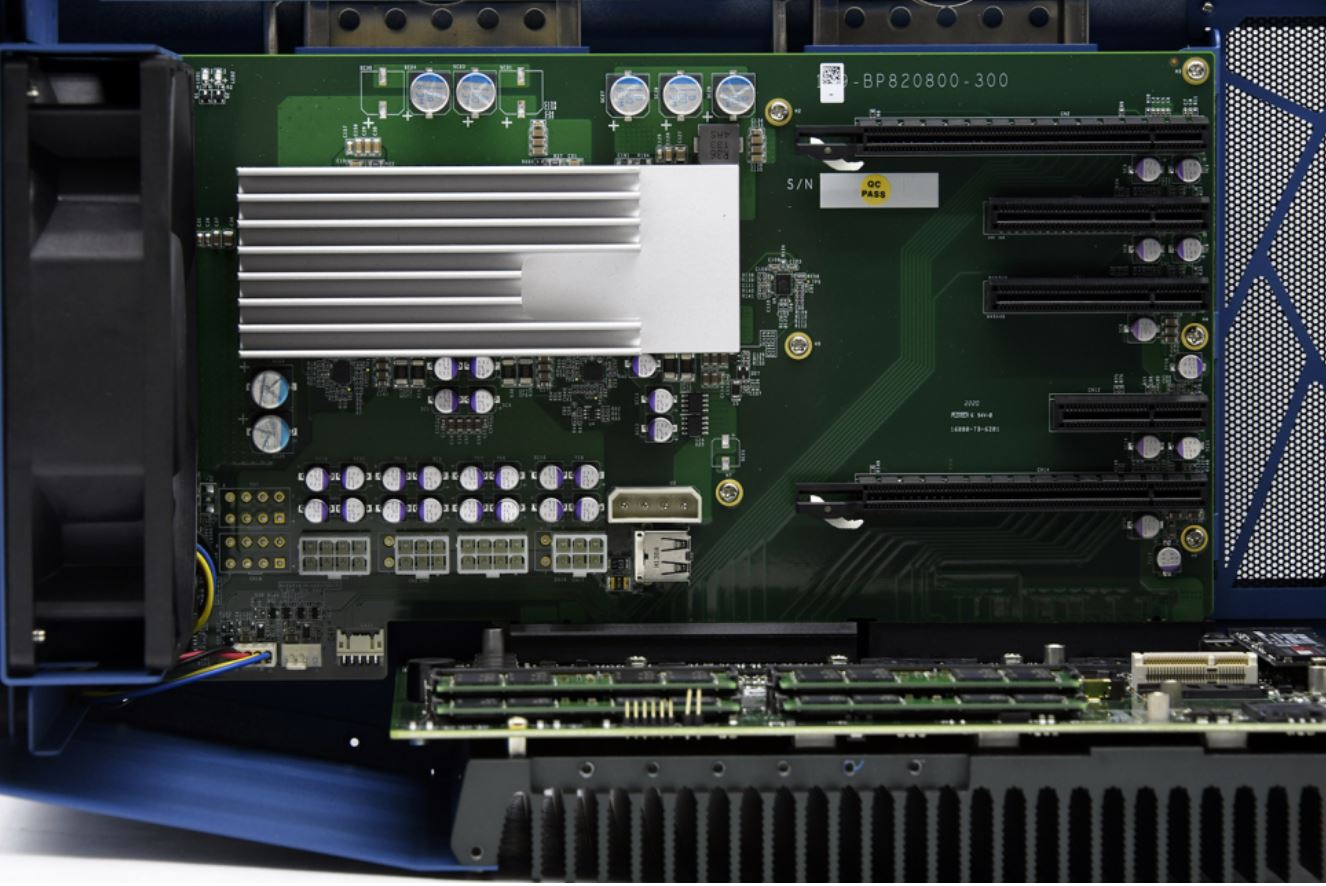

Nuvo-8208GC에는 2개의 PCIe x16, 2개의 PCIe x8, 1개의 PCIe x4 슬롯을 사용할 수 있는 백플레인이 장착됩니다. 백플레인에는 내부 USB2.0 포트가 있어 시스템 섀시 내부의 USB 보호 동글을 연결할 수 있습니다. 또한, 확장 슬롯에 장착한 카드의 열을 효과적으로 방출 해주는 팬이 장착되어 납품됩니다.

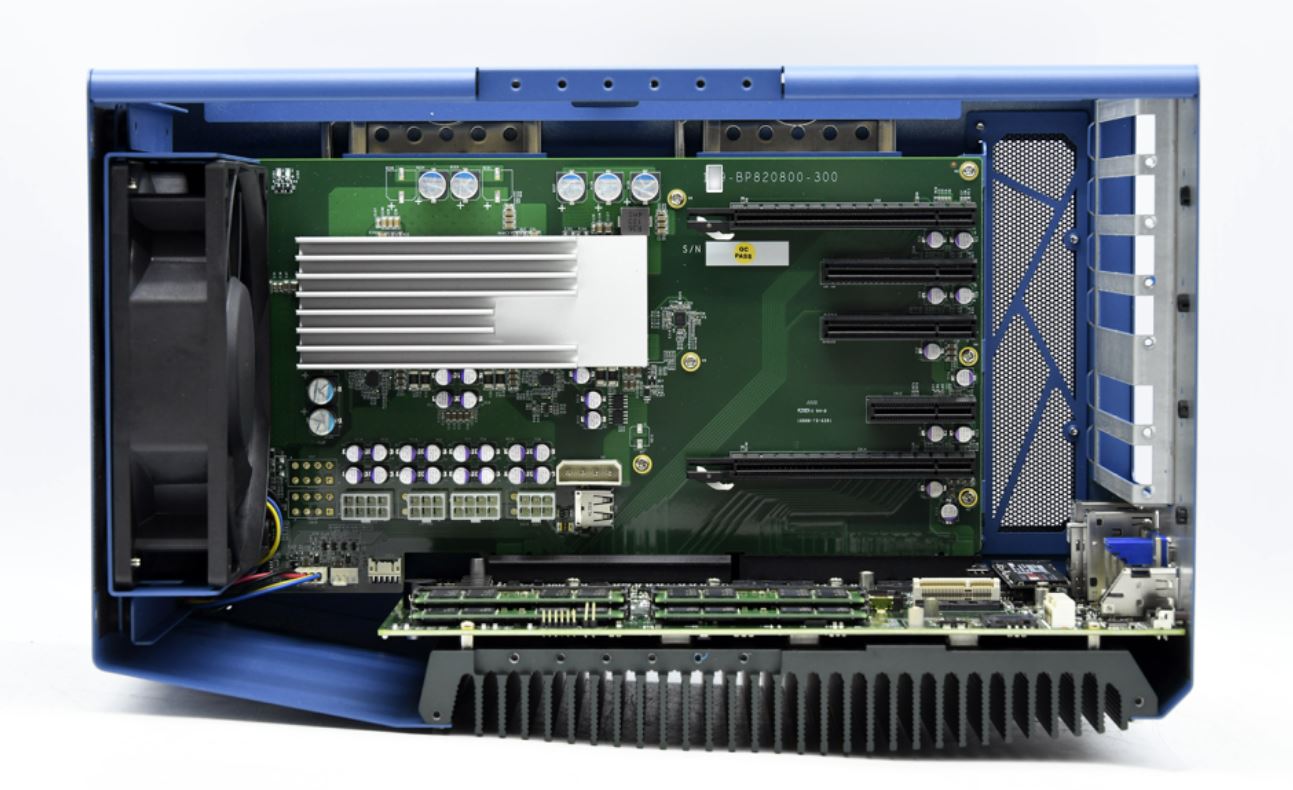

메인보드 및 백플레인 보드를 장착한 내부의 모습입니다.

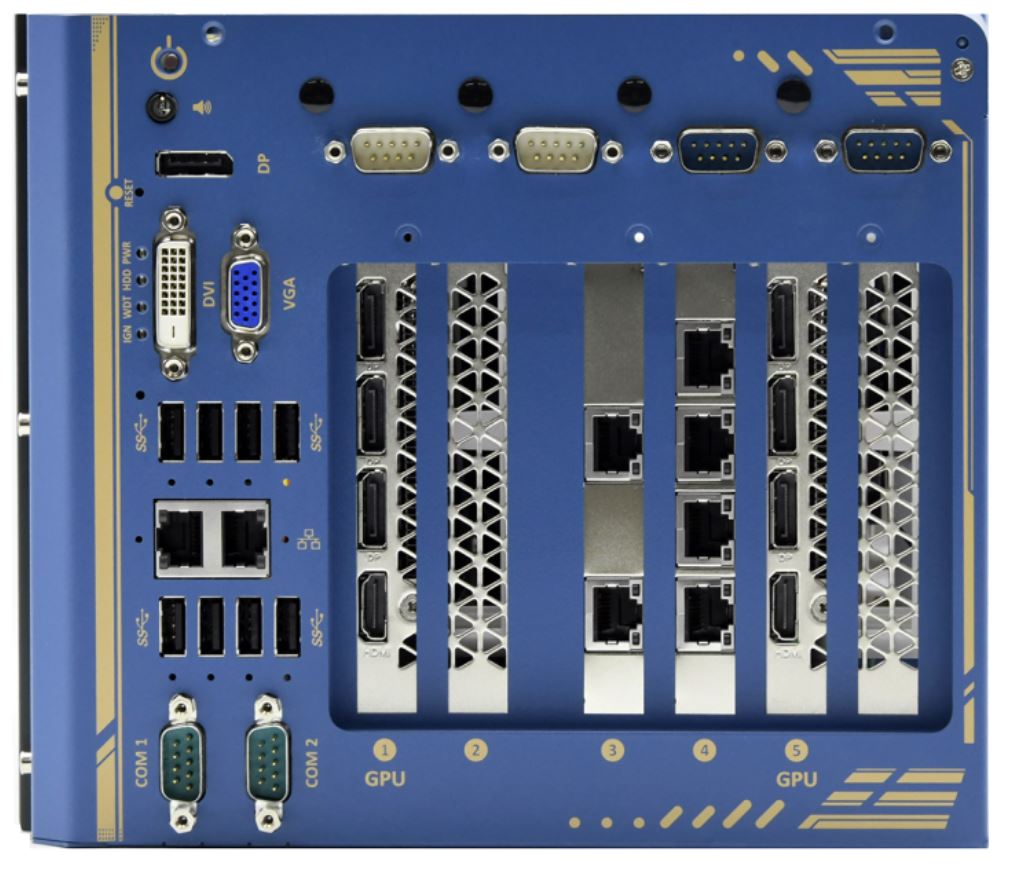

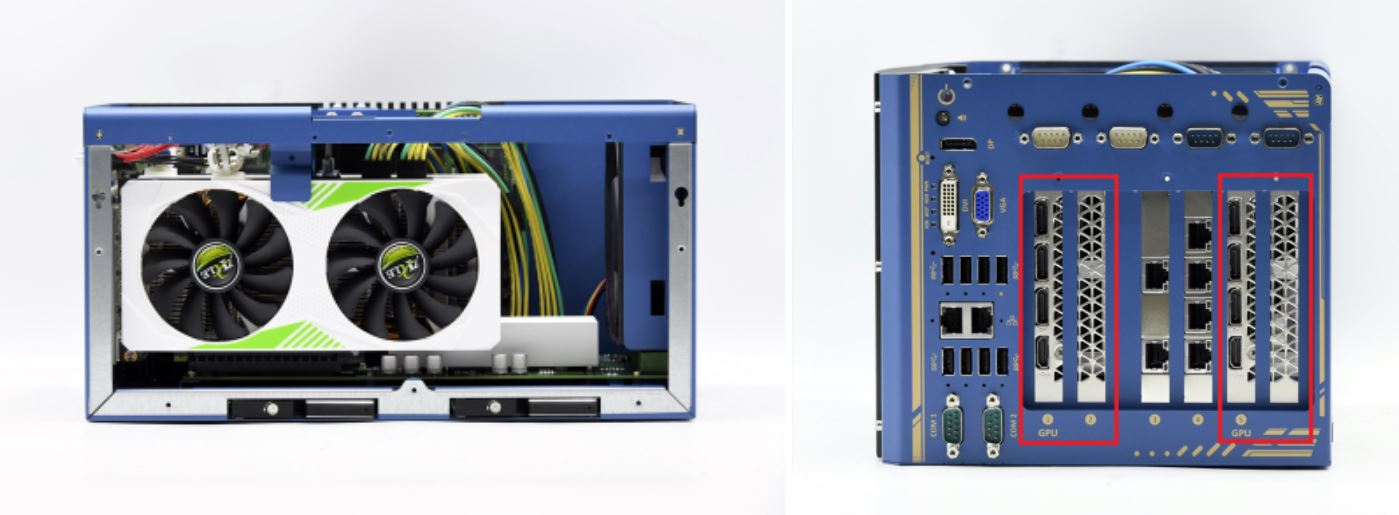

Nuvo-8208GC는 최대 RTX3070 2개 장착 가능합니다.

고객사의 요청에 따라 최대 사양으로 RTX3070 2개를 장착 해 주었습니다.

전력 소모가 큰 고성능의 GPU를 사용하였기 때문에 GPU에 외부 파워를 따로 공급할 수 있도록 파워 케이블이 연결​됩니다.​

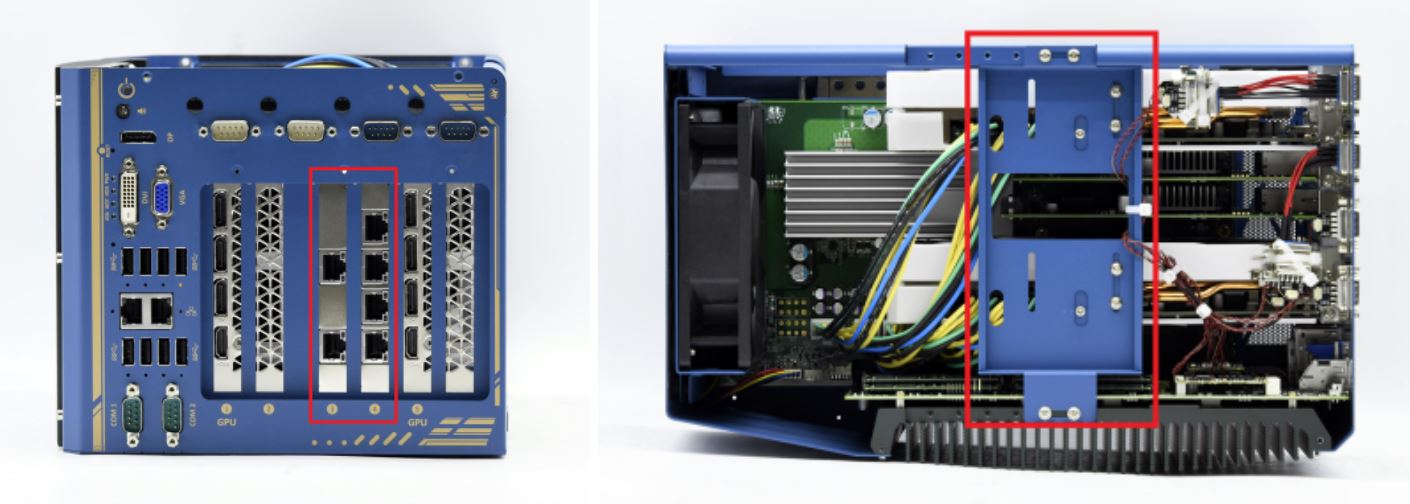

추가로 고객사에서 요청한 PCIe-PoE354at/352at 카드를 장착한 후 GPU 프레스 바 (GPU 보호 브래킷)를 장착해 줍니다. 이로 인해 외부 충격에 안정적이며 견고합니다. 뿐만아니라 Nuvo-8208GC는 미 군사 규격인 MIL-STD 810G Method 514.6 (진동) 테스트에 통과하였으며 1Grms 진동을 흡수하는 특허받은 댐핑 브래킷을 제공하여 차내 장착에도 적합합니다.

​

PCIe-PoE354at는 서버급 GigE 컨트롤러와 802.3at PoE + 기능을 결합한 세계 최초의 PoE 프레임 그래버 카드입니다. 802.3at-2009 표준을 적용하며 각 포트에 최대 25.5W의 전력을 공급합니다.









완성이 되었습니다!





비맥스테크놀로지는 원하시는 사양으로 완성 후 철저한 검사를 통해 최적의 PC를 고객님들께 제공해 드리고 있습니다.

​
