Nuvo-9531 제작 후기



Nuvo-9531은 Intel 13th/12th Alder Lake 플랫폼에 기반한 슬림형 팬리스 임베디드 컴퓨터입니다. 212 x 165 x 63mm 크기로 로봇 암(협동로봇)과 AMR 애플리케이션과 같은 제한된 공간에 적합합니다. Intel의 7nm 공정으로 만들어진 Intel 13th/12th-Gen 프로세서는 이전 10th 또는 11th-Gen 플랫폼에 비해 최대 2배 더 높은 성능을 제공할 수 있도록 최대 24 코어/32 스레드를 가지고 있습니다. Nuvo-9531은 다양한 산업용 애플리케이션에 맞는 궁극의 컴퓨팅을 제공할 수 있는 컴팩트 팬리스 임베디드 컴퓨터입니다.

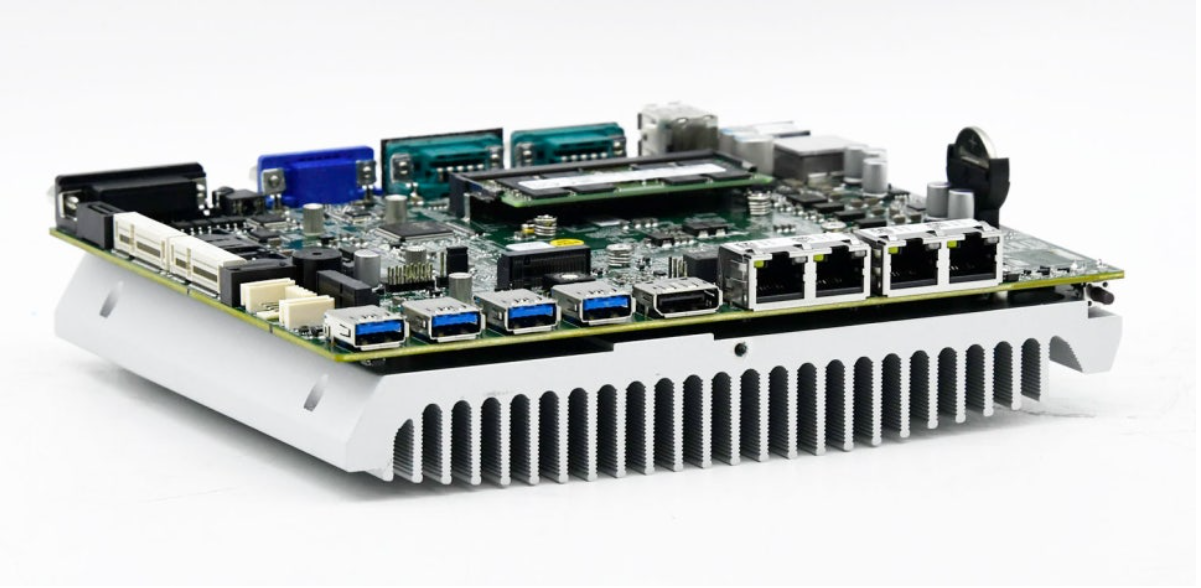

Nuvo-9531 팬리스 타입으로, 히트싱크에 CPU와 마더보드의 전체적인 열전도 방지를 위해 서멀 패드 (방열 패드)가 부착되어 있습니다. 비맥스테크놀로지에서 취급하고 있는 팬리스PC의 특징으로 열이 발생하는 구성 요소 (CPU, PCH, GbE, Power Choke 등)를 히트싱크에 직접 닿을 수 있게하여 열 방출이 훨씬 효과적입니다.

이번에 사용된 CPU는 i9-13900E입니다.

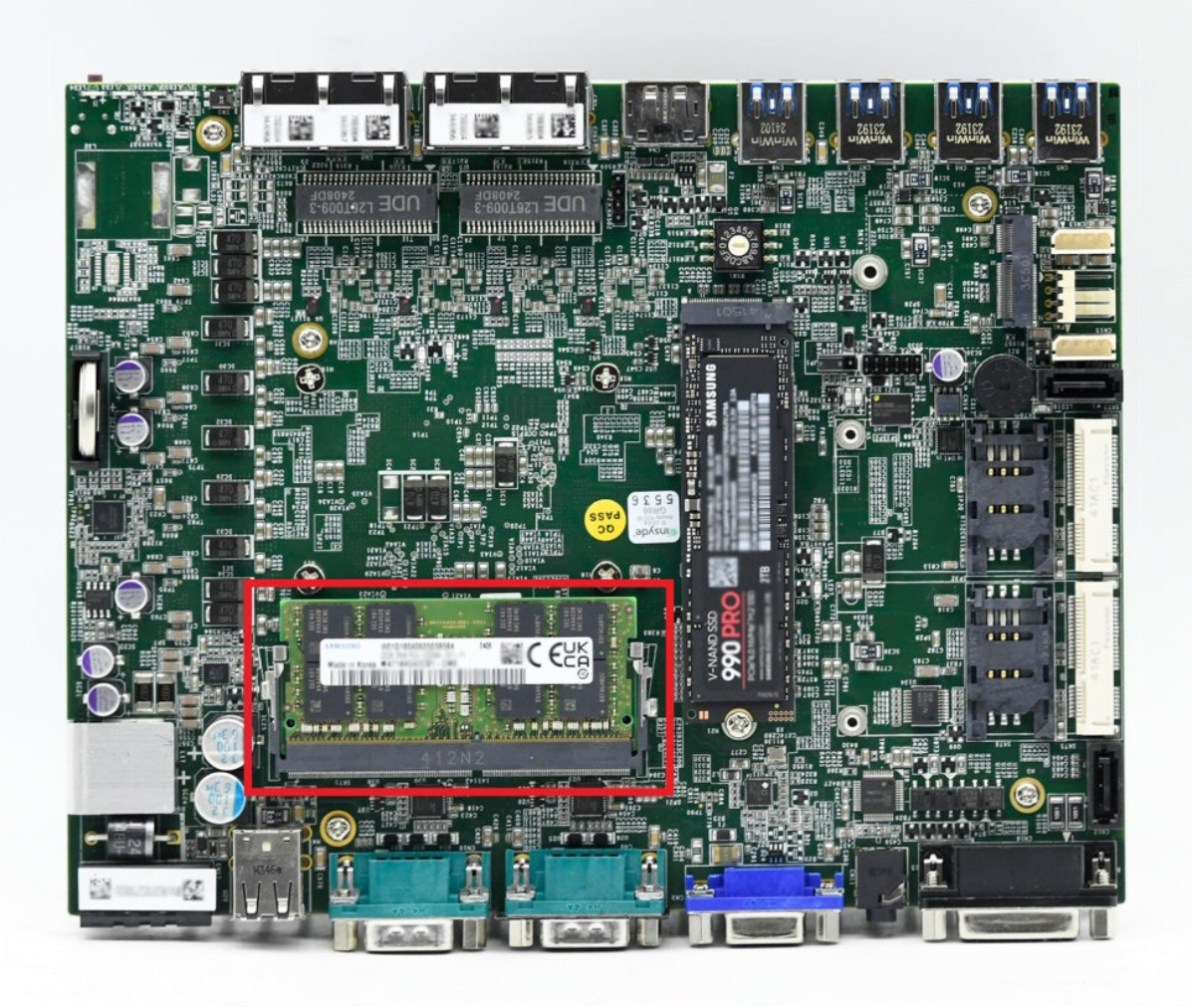

Nuvo-9531 non-ECC DDR4 3200 SODIMM 메모리 모듈 1개를 지원하며, 최대 32GB까지 장착이 가능합니다.

이번에 삼성전자의 DDR4 32GB가 장착되었습니다.

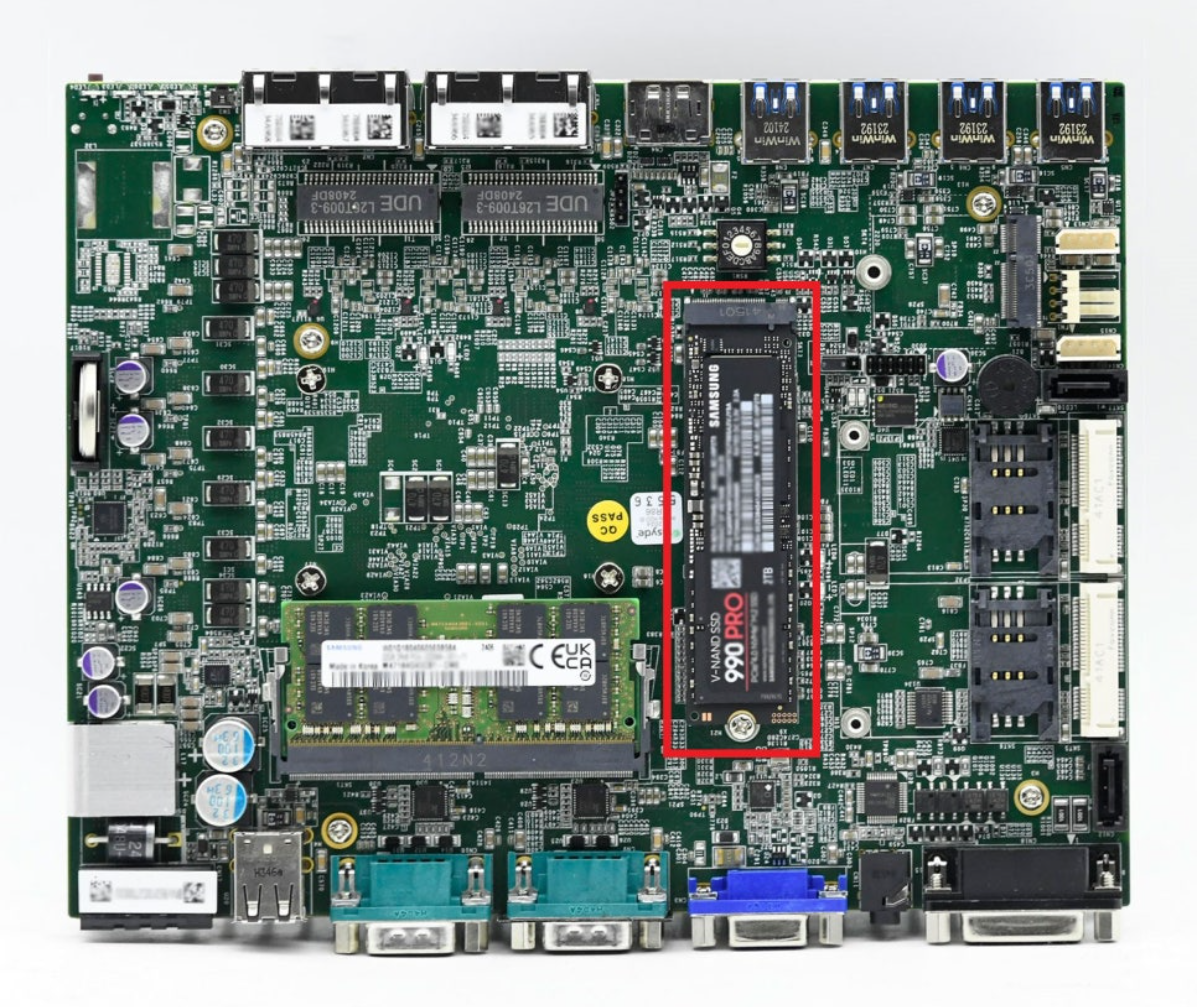

Nuvo-9531 NVMe SSD를 설치할 수 있는 Gen4 x4 PCIe M.2 2280 슬롯(빨간색으로 표시)이 있습니다.

*M.2 NVMe란?

​먼저 M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.

다음으로 "NVM"은 비휘발성 메모리 (non-volatile memory)를 뜻하며, 보통 SSD 형태로 출시되는 플래시 메모리를 가리킵니다. 기존의 저장매체가 SATA/SAS 규격을 사용했으나 NVMe는 PCI를 통해 CPU에 바로 연결되는 구조를 취하고 있습니다. 따라서 SATA 방식과 PCIe 방식은 속도 차이가 대략 5~6배 정도 납니다.

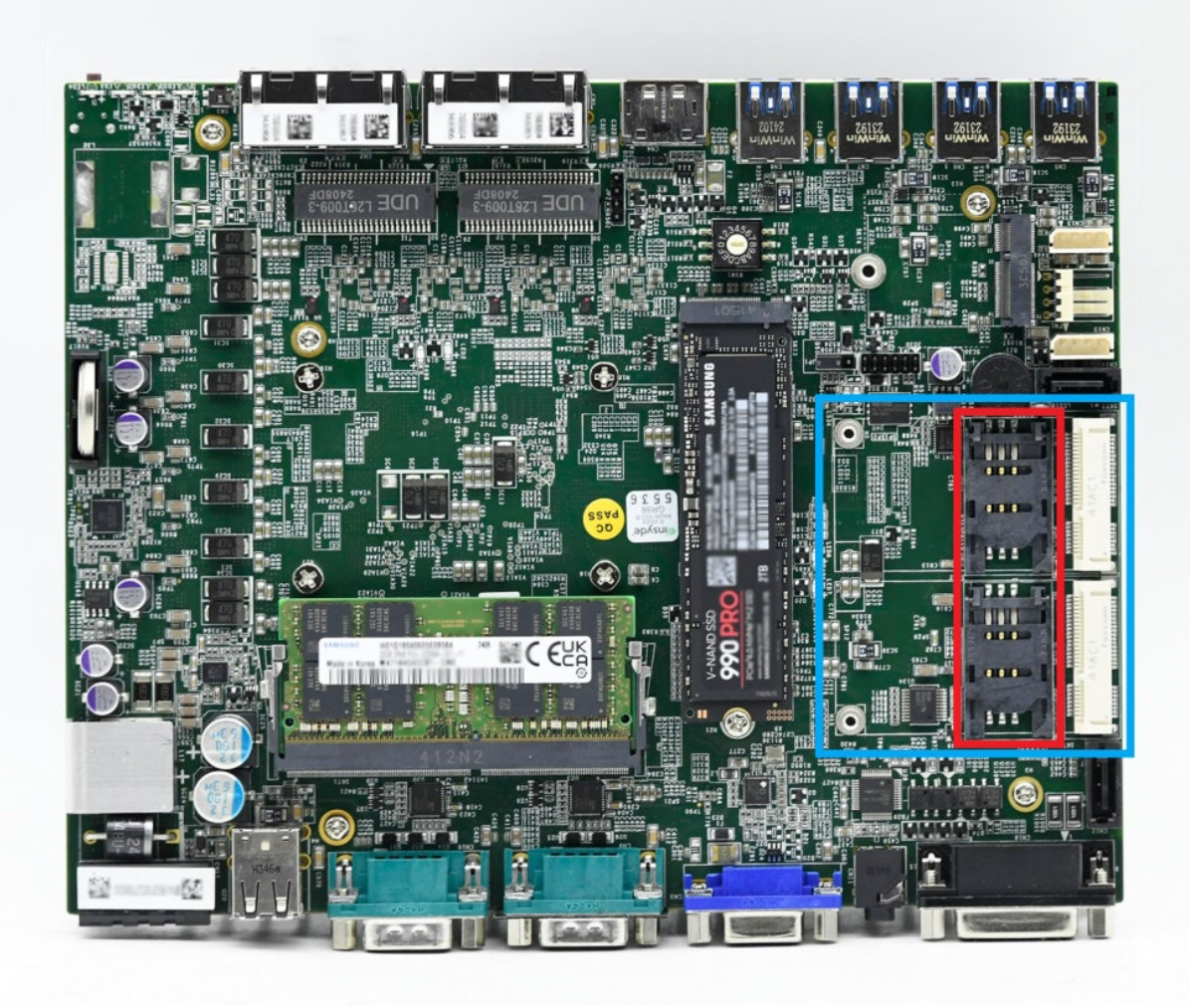

Nuvo-9531 mini-PCIe 소켓(파란색으로 표시)을 제공합니다. 이 mini-PCIe 소켓은 SIM 카드(빨간색으로 표시)를 지원하도록 설계되었습니다. SIM 카드를 설치하면 시스템에서 이동통신사의 4G/3G 네트워크를 통해 인터넷에 액세스할 수 있습니다. 무선(WiFi/ 4G/ 3G) 통신을 위해 전면 및 후면 패널에 여러 개의 SMA 안테나 구멍을 배치할 수 있습니다.

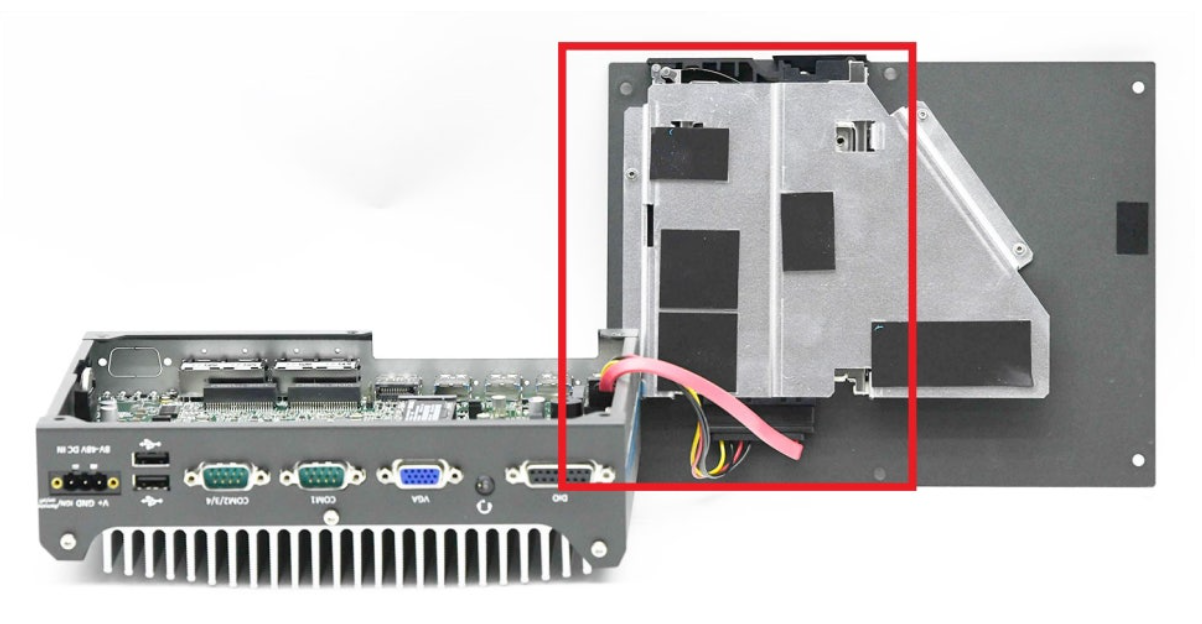

제품의 하단 브라켓 부분에 메모리 방열 패드(빨간색으로 표시)가 붙어있어 열 방출에 효과적입니다. 또한 메모리 뿐 아니라 장착되는 모든 모듈에 방열 패드가 부착되어 있어 모듈에서 발생하는 열 방출에 효과적입니다.

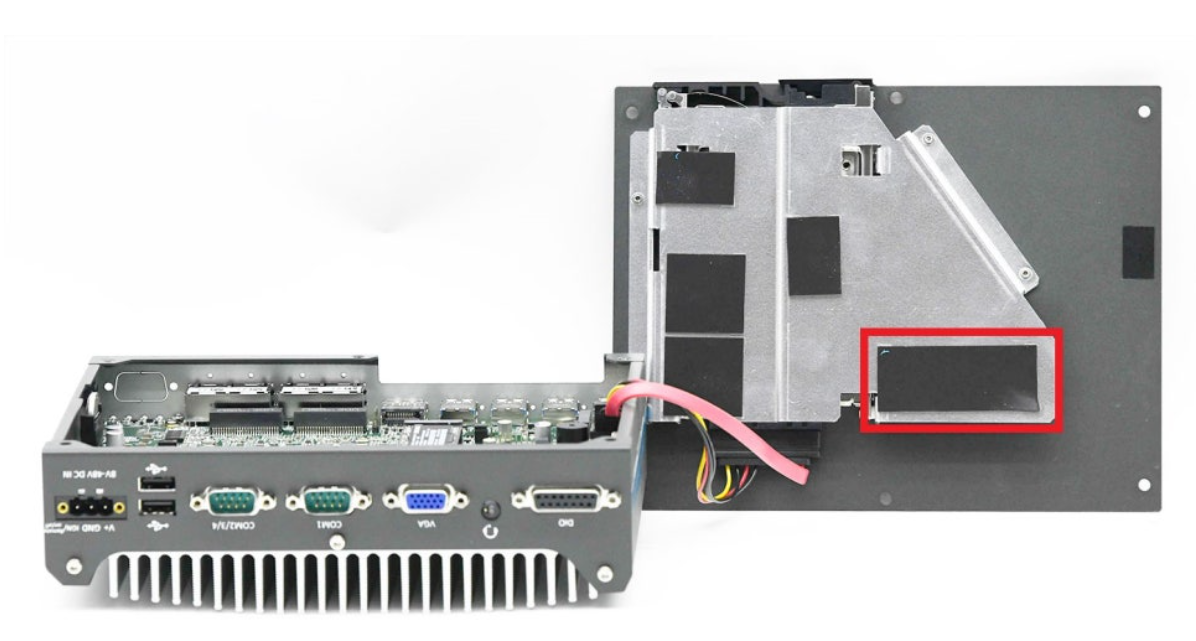

하단에는 SSD 핫스왑 트레이가 있어 SSD 탈부착이 용이합니다. 이번에는 M.2 SSD가 장착되어 별도로 2.5" SSD는 장착되지 않았습니다.

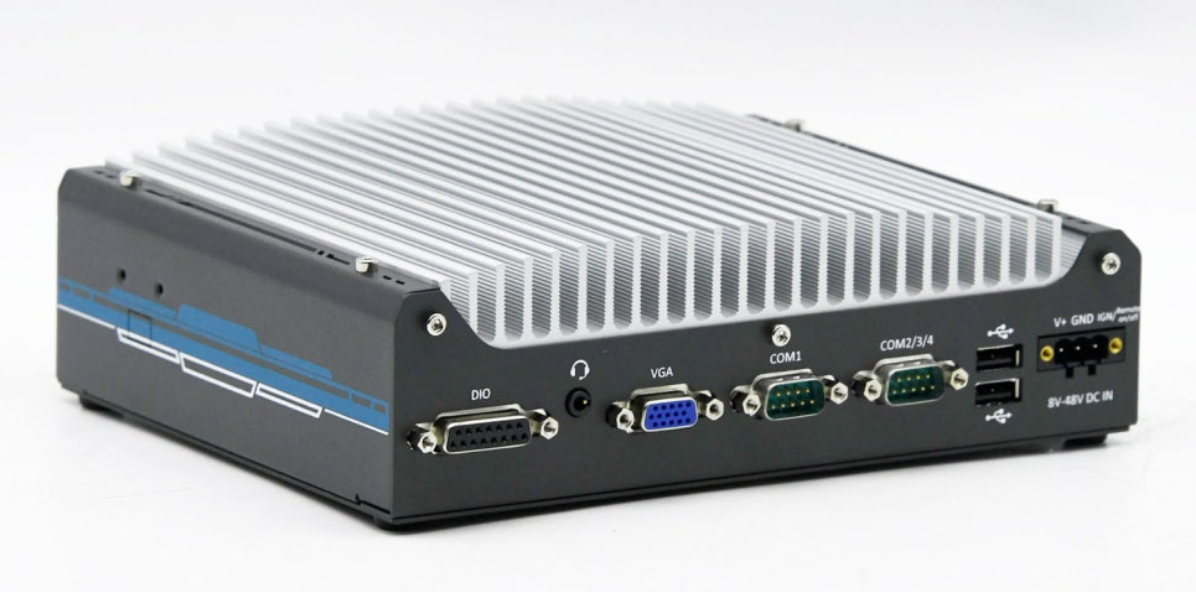

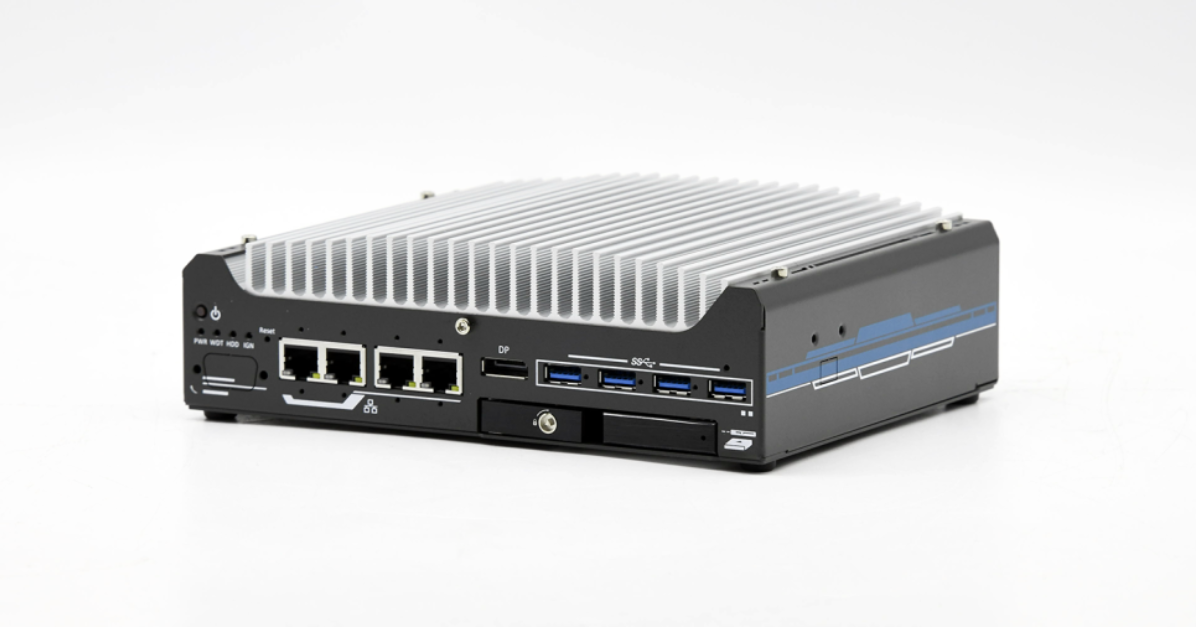

Nuvo-9531가 완성이 되었습니다!





비맥스테크놀로지는 원하시는 사양으로 완성 후 철저한 검사를 통해 최적의 PC를 고객님들께 제공해 드리고 있습니다.
