안녕하세요!

Digital 시대를 만들어가는 Embedded System과 산업용 컴퓨터 및 Display Solution 전문기업 비맥스테크놀로지입니다!

레이다 및 각종 센서로 측정한 데이터수집 및 저장용으로 비맥스테크놀로지의 Nuvo-9006E 제품이 사용되었습니다!

제작 후기는 아래 내용을 참고해 주세요~!

Nuvo-9006E 제작 후기

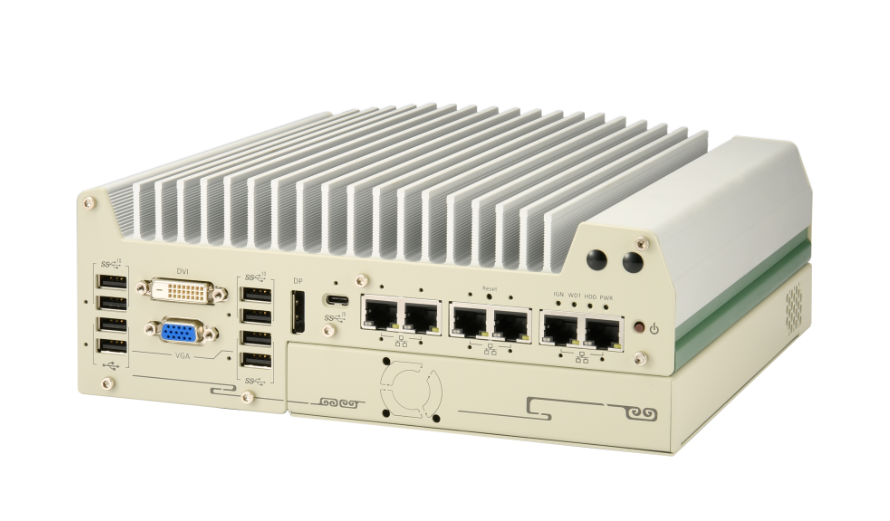

Nuvo-9006E

Nuvo-9000 시리즈는 Intel® 14th/13th/12th-Gen Alder Lake 플랫폼에 기반한 Neousys의 새로운 러기드 임베디드 컴퓨터입니다. 최첨단 Intel 7 포토리소그래피(photolithography) 기술이 가져온 최신 Core™ 데스크탑 프로세서에 24 코어와 32 스레드가 내장되어 있으며 놀라운 부스트의 컴퓨팅 성능을 보여줍니다. DDR5 메모리 대역폭의 증가와 PCIe Gen4 NVMe 고속 디스크 읽기/쓰기 기능이 결합되어, 사용자들은 이전 10세대 또는 11세대 플랫폼에 비해 최대 2배 빠른 전반적 시스템 성능 향상을 기대할 수 있습니다.

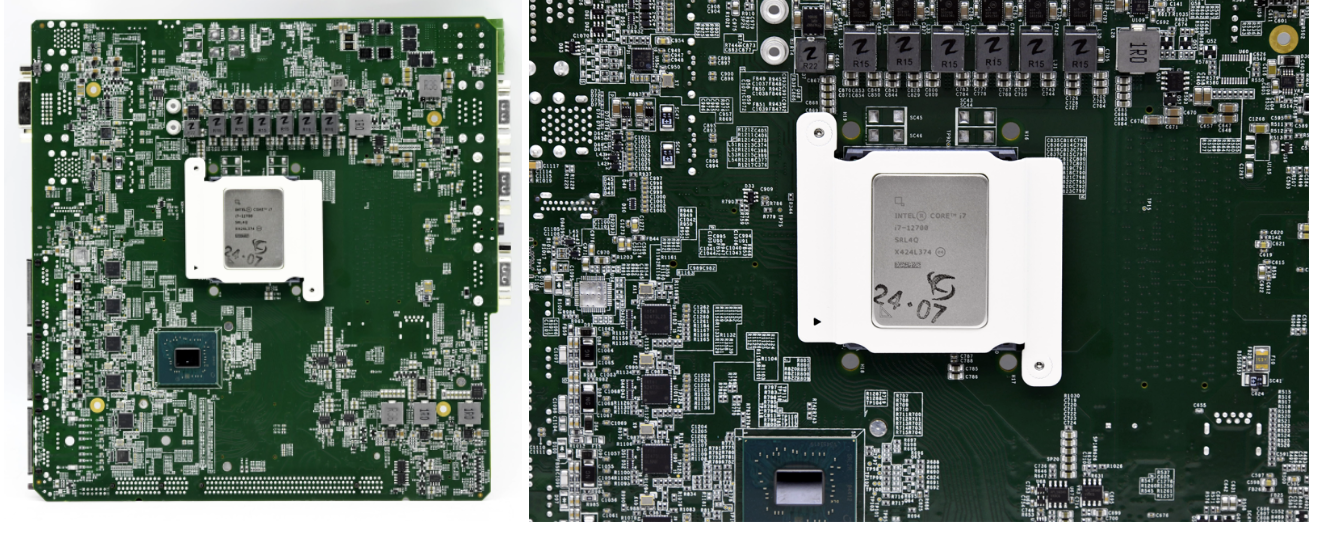

이번에 사용된 CPU는 Intel i7-12700입니다.

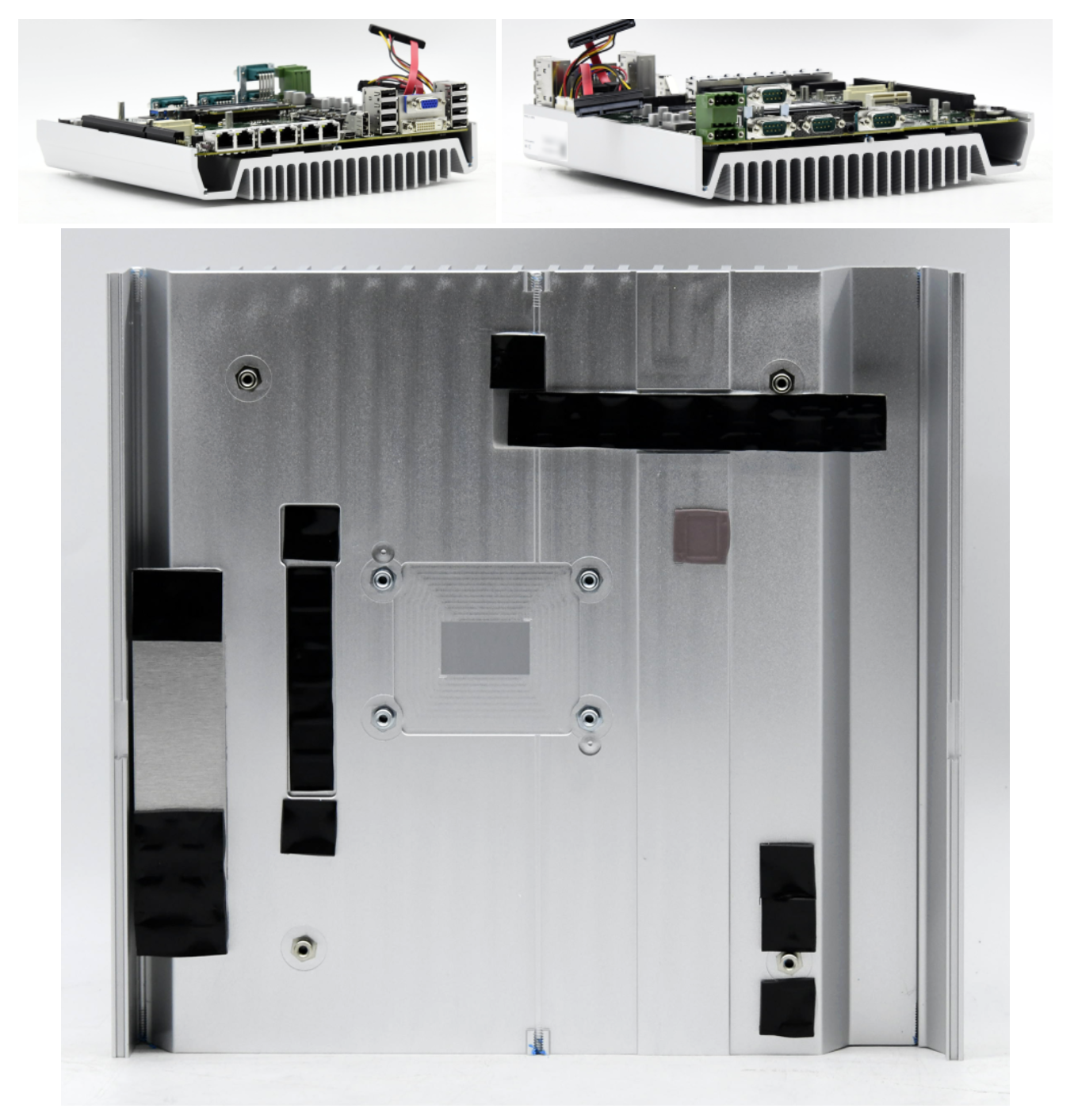

Nuvo-9006E는 팬리스 타입이며, 히트싱크에 CPU와 마더보드의 전체적인 열전도 방지를 위해 서멀 패드 (방열 패드)가 부착되어 있습니다. 비맥스테크놀로지에서 취급하고 있는 팬리스PC의 특징으로 열이 발생하는 구성 요소 (CPU, PCH, GbE, Power Choke 등)를 히트싱크에 직접 닿을 수 있게하여 열 방출이 훨씬 효과적입니다.

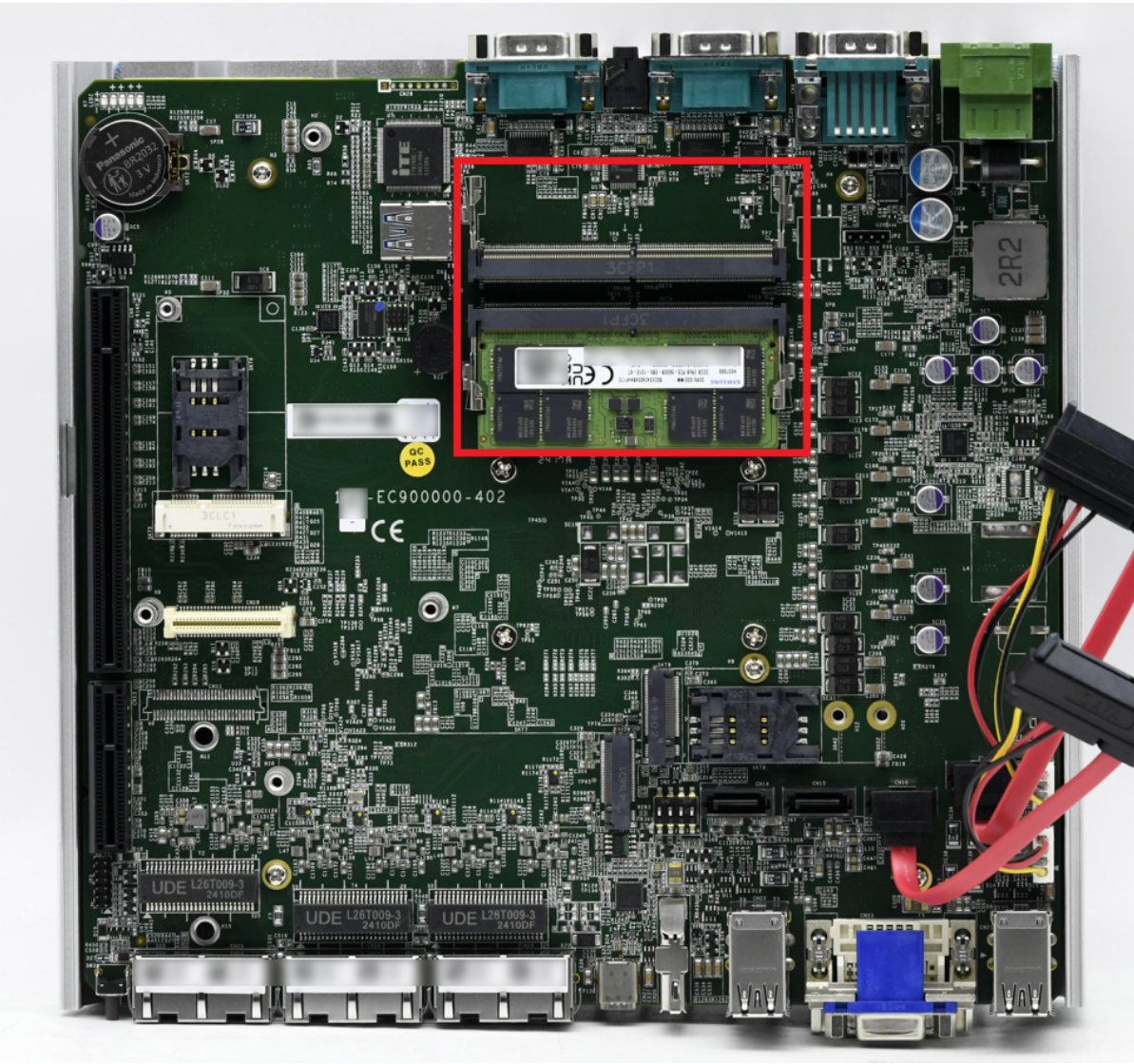

Nuvo-9006E는DDR5 4800 SODIMM 메모리 모듈 2개를 지원하며, 최대 64GB까지 장착이 가능합니다.

이번에 삼성전자의 DDR5 32GB 1개가 장착되었습니다.

*DDR4와 DDR5 차이점

Intel의 엘더레이크는 DDR5를 지원합니다. DDR5는 기존 DDR4보다 더 빠른 속도와 더 큰 용량을 갖고있습니다.

DDR4를 장착할 수 있는 CPU는 3200MHz를 기본으로 지원하며, DDR4 제품에 따라 최대 4400MHz 속도를 갖고있습니다. DDR5는 기본 4800MHz부터 시작하며, 현재 시중에 출시된 DDR5 제품 중 가장 빠른 속도를 지닌 것은 5200MHz입니다.

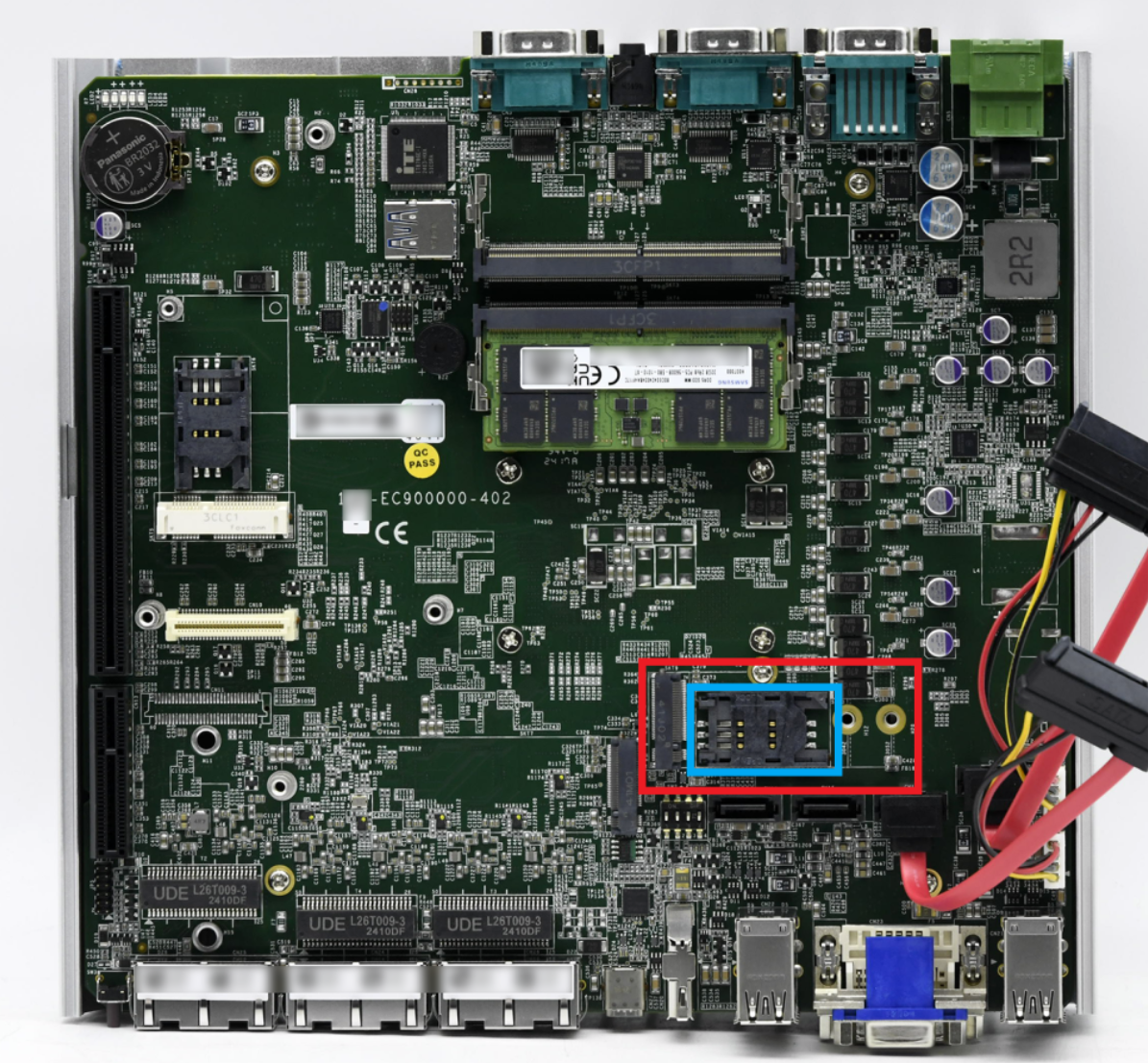

Nuvo-9006E는 5G/4G SIM 슬롯(파란색으로 표시)이 있는 M.2 2242/ 3042/ 3052 슬롯(빨간색으로 표시)이 있습니다. 마더보드의 M.2 2242/3042 모듈의 경우 빨간색 표시 위치에, M.2 3052 모듈의 경우 파란색 표시 위치에 고정할 수 있도록 구리 스탠드오프가 제공됩니다. 5G 또는 4G M.2 모듈과 SIM 카드를 설치하면 공급자의 네트워크를 통해 인터넷에 액세스할 수 있습니다.

Nuvo-9006E는 mini-PCIe 사양 개정판을 준수하는 mini-PCIe 소켓(빨간색으로 표시)을 제공합니다. 1.2. 이 mini-PCIe 소켓은 SIM 카드(파란색으로 표시)를 지원하도록 설계되었습니다. SIM 카드를 설치하면 시스템에서 이동통신사의 4G/3G 네트워크를 통해 인터넷에 액세스할 수 있습니다. 무선(WiFi/ 4G/ 3G) 통신을 위해 전면 및 후면 패널에 여러 개의 SMA 안테나 구멍을 배치할 수 있습니다.

Nuvo-9006E는 NVMe SSD를 설치할 수 있는 Gen4 x4 PCIe M.2 2280 슬롯이 있습니다. M.2 NVMe SSD는 2.5인치 SSD에 비해 훨씬 더 나은 시스템 성능을 제공합니다.

*M.2 NVMe란?

먼저 M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.

다음으로 "NVM"은 비휘발성 메모리 (non-volatile memory)를 뜻하며, 보통 SSD 형태로 출시되는 플래시 메모리를 가리킵니다. 기존의 저장매체가 SATA/SAS 규격을 사용했으나 NVMe는 PCI를 통해 CPU에 바로 연결되는 구조를 취하고 있습니다. 따라서 SATA 방식과 PCIe 방식은 속도 차이가 대략 5~6배 정도 납니다.

Nuvo-9006E에는 Neousys MezIO™ 인터페이스가 내장되어 있습니다. 특허받은 MezIO™ 설계로 인해 I/O확장을 위한 가성비 높고 안정적인 Neousys만의 팬리스 임베디스 시스템으로 강화됩니다. MezIO™ 모듈은 다양화된 버티컬 시장에 맞게 애플리케이션 지향적 기능을 선사합니다.

*MezIO란?

MezIO (교환 가능한 메자닌 I/O 보드)는 애플리케이션 지향 I/O 기능을 내장형 시스템에 통합하도록 설계된 인터페이스 모듈입니다.

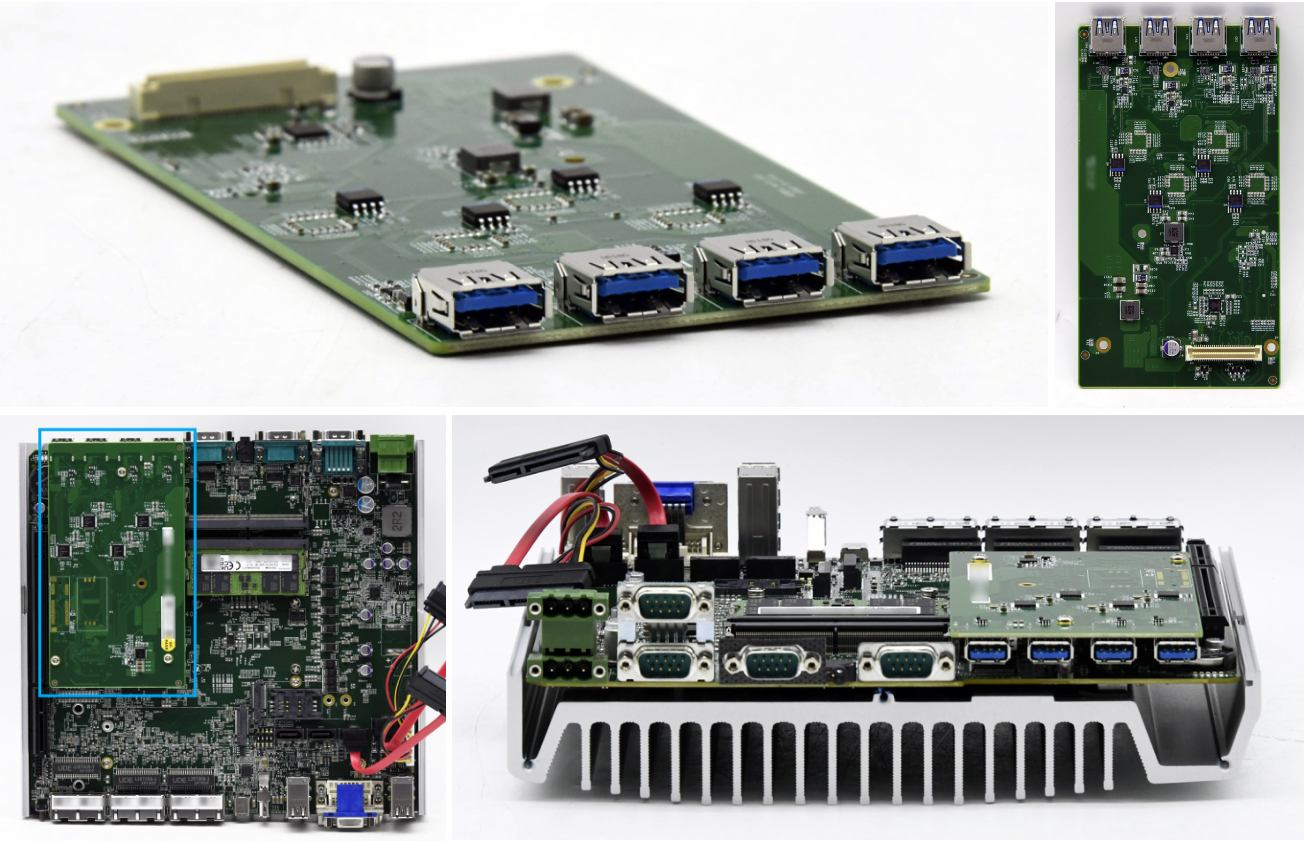

이번에 고객사의 요청으로 추가 USB 4Port를 사용할 수 있는 MezIO카드가 장착되었습니다.

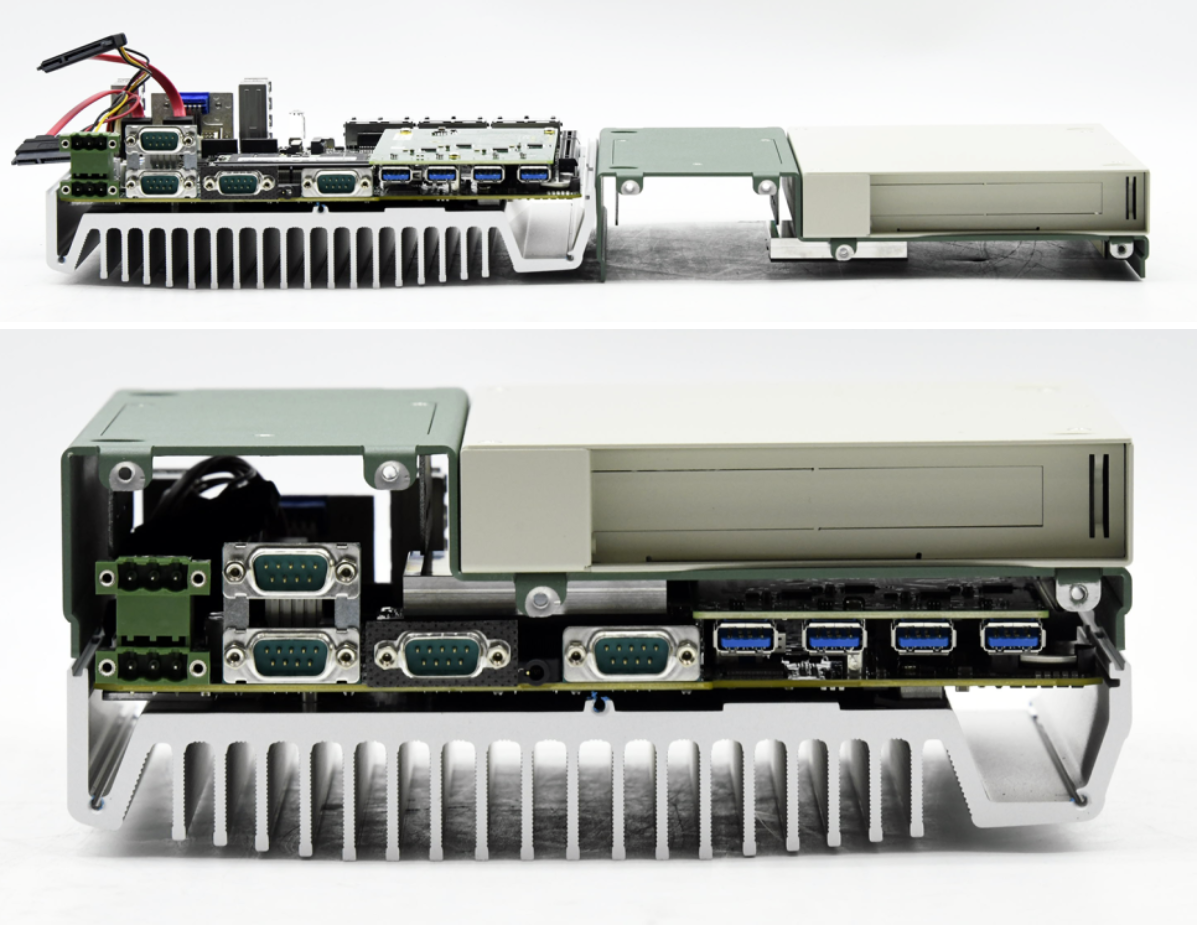

Nuvo-9006E의 외관에는 슬롯이 있는 특허 받은 카세트가 있어 CPU와 카드 간의 열 영향을 차단합니다. 특허받은 카세트 설계는 흡입한 공기를 유도하여 카드로 흐르도록 분리된 터널을 형성합니다. Nuvo-9006E의 카세트에는 1개의 PCIe x16 슬롯이 있습니다.

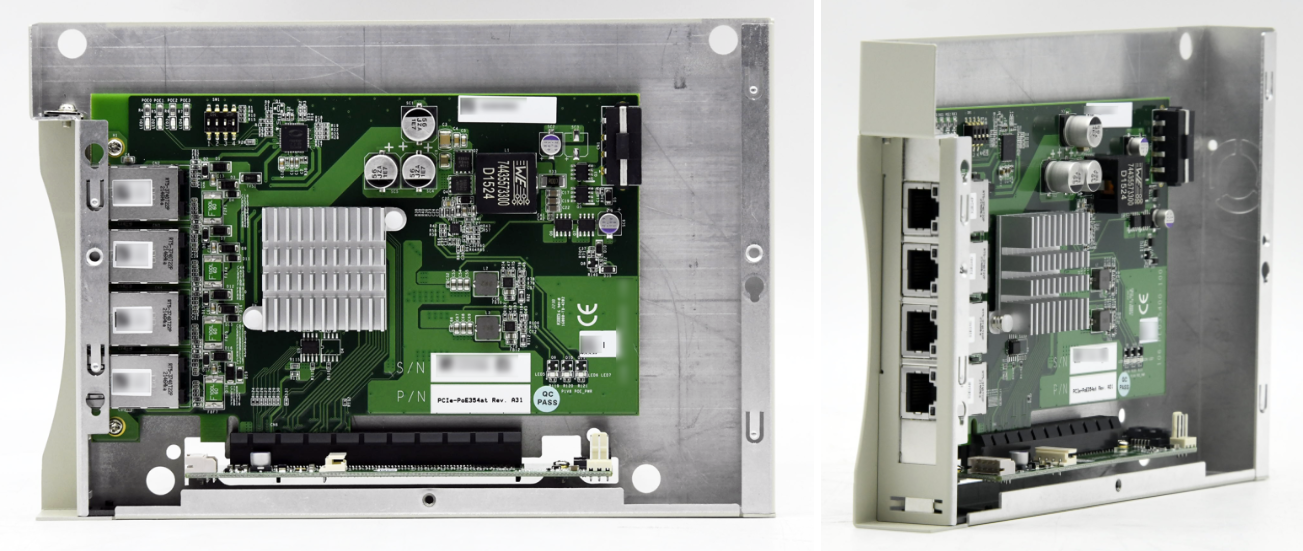

이번에 고객사의 요청에 의해 1개의 PCIe x16 슬롯에 PCIe-PoE354at를 장착하였습니다.

PCIe-PoE354at는 서버급 GigE 컨트롤러와 802.3at PoE + 기능을 결합한 세계 최초의 4Port PoE 프레임 그래버 카드입니다. 802.3at-2009 표준을 적용하며 각 포트에 최대 25.5W의 전력을 공급합니다.

위에서 말씀 드렸듯 특허받은 카세트 설계로 카드의 CPU와 카드 간의 열 영향을 차단합니다.

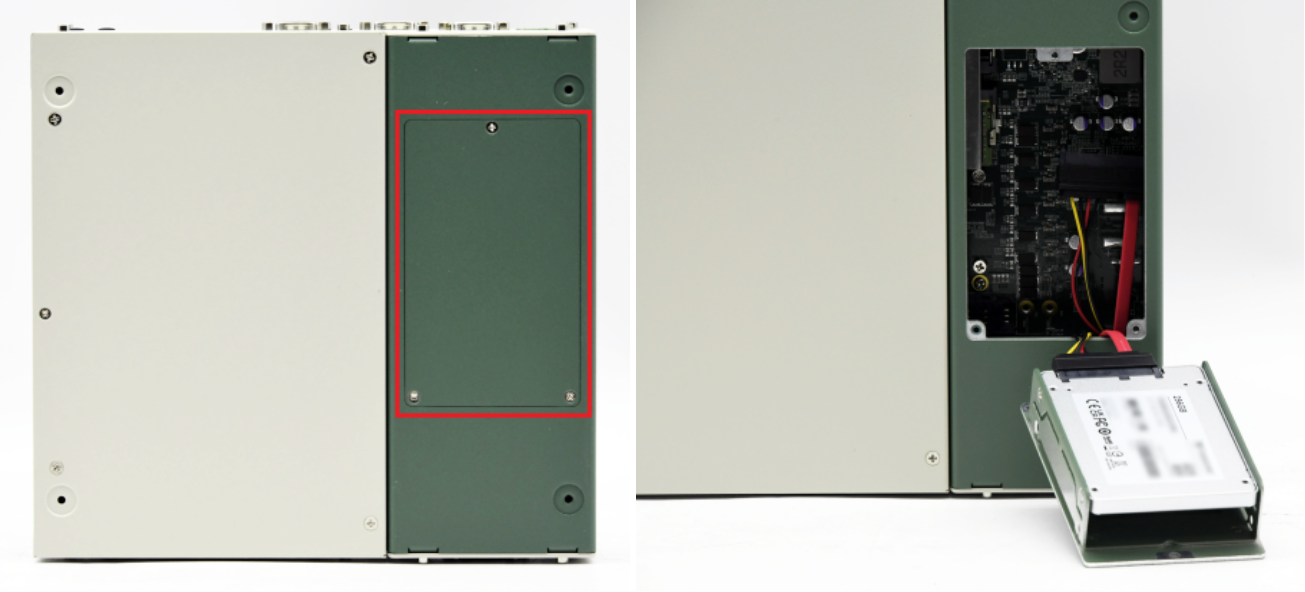

Nuvo-9006E는 하단에 2.5" SSD/HDD를 장착한 후 마더보드에 있는 SATA 및 전원 케이블에 연결하여 내장용으로 사용이 가능합니다.

고객사 요청에 의해 2.5" SATA SSD 256GB 1개를 장착하였습니다.

2개의 SSD를 장착하게 되면 RAID 0/1기능을 사용할 수 있습니다.

*RAID 0/1

RAID 0은 두 개의 하드 드라이브의 최대 용량 및 읽기/쓰기 성능을 향상시키며, RAID 1은 데이터 이중화를 시켜 하드 드라이브를 보호하고 시스템 오류를 예방합니다.

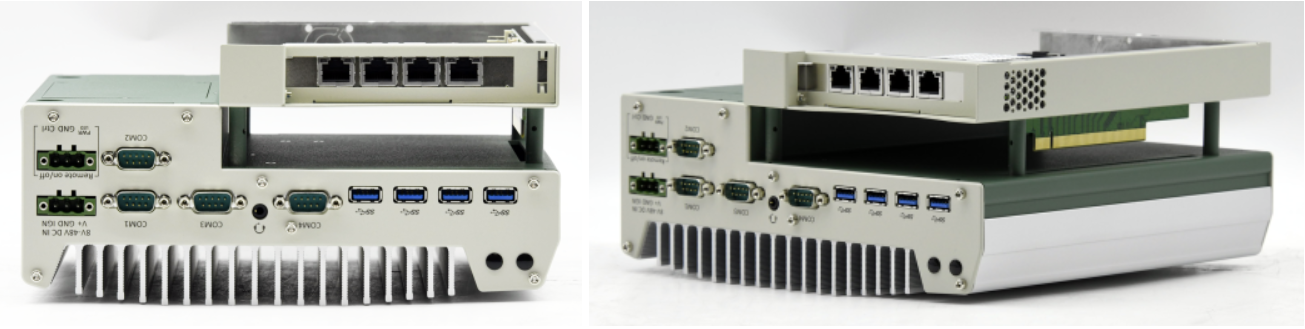

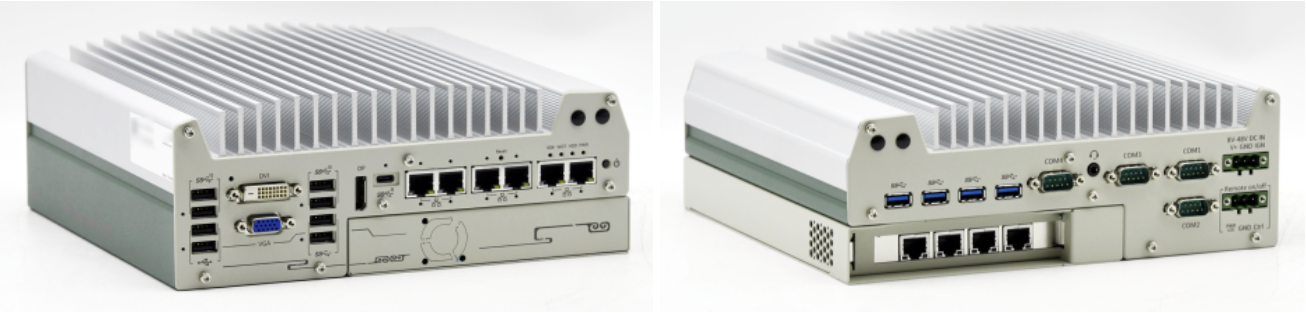

Nuvo-9006E가 완성되었습니다!

혹시나 더 궁금하신 점이나 문의사항이 있으시면 비맥스테크놀로지로 문의해 주세요!

오늘도 비맥스테크놀로지의 공식 블로그에 방문해 주셔서 감사합니다:)
