안녕하세요!

Digital 시대를 만들어가는 Embedded System 산업용컴퓨터Display Solution 기업 비맥스테크놀로지입니다!

이번에 S사 물류 로봇에 비맥스테크놀로지에서 취급하는 Nuvo-9501이 사용되었습니다! TEST과정을 거쳐 양산으로 제작되었는데요,

오늘은 컴팩트 임베디드 팬리스 PC Nuvo-9501 대량 생산 과정에 대해 포스팅 하려 합니다



Nuvo-9501 제작 후기


Nuvo-9501 Intel 14/13/12세대 Alder Lake 플랫폼을 기반으로 하는 플랫폼에 기반한 가성비 높은 컴팩트 팬리스 임베디드 컴퓨터입니다. 최신 Intel 7 프로세스가 내장된 Intel 14th/13th 세대 프로세서는 이전 세대 플렛폼(Intel 10th/11th 세대)과 비교해 최대 1.8배 향상된 성능을 제공하며 최대 16코어/24스레드를 갖추고 있습니다.

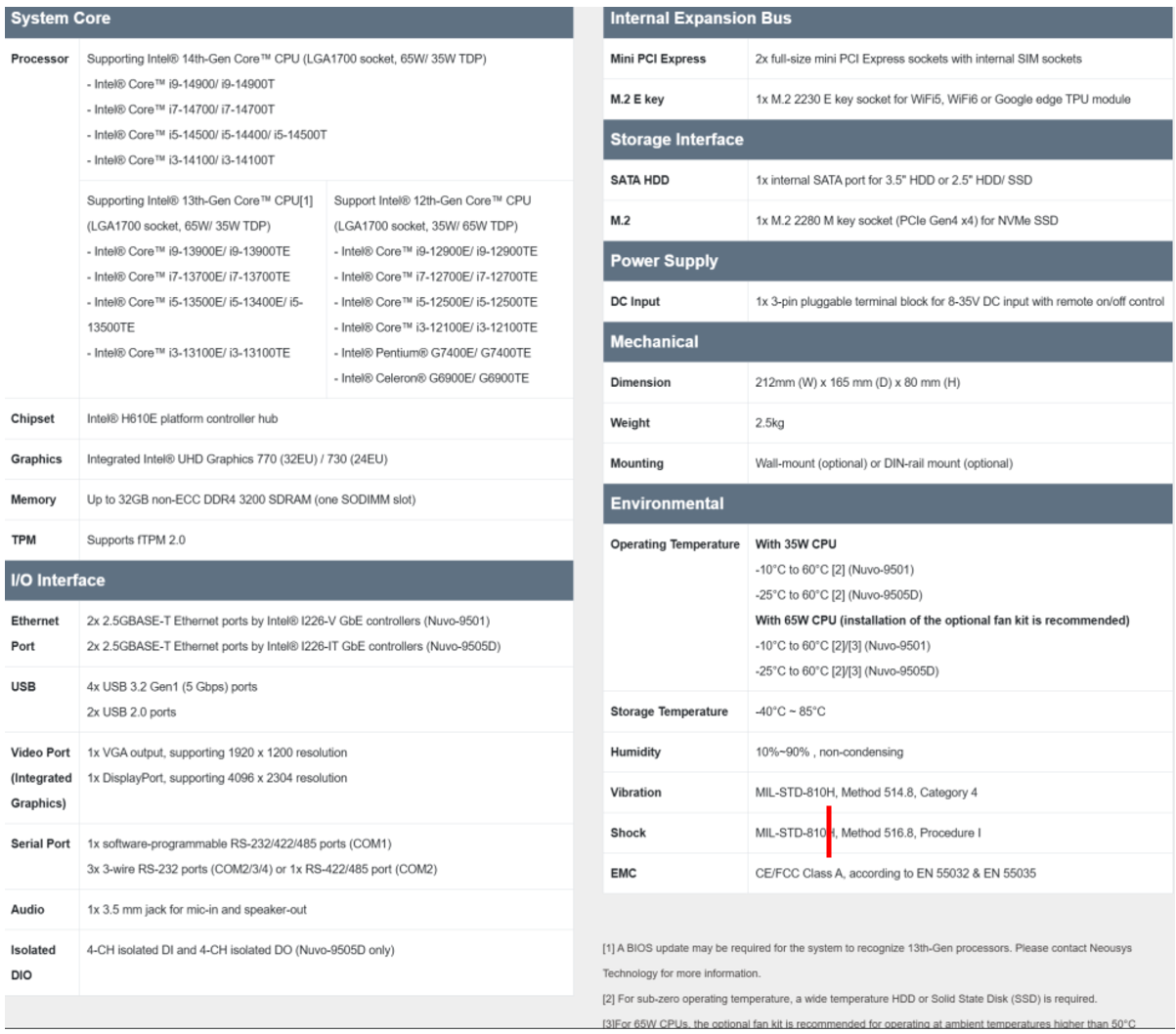

상세 사양은 아래 사진 참고 부탁드립니다!

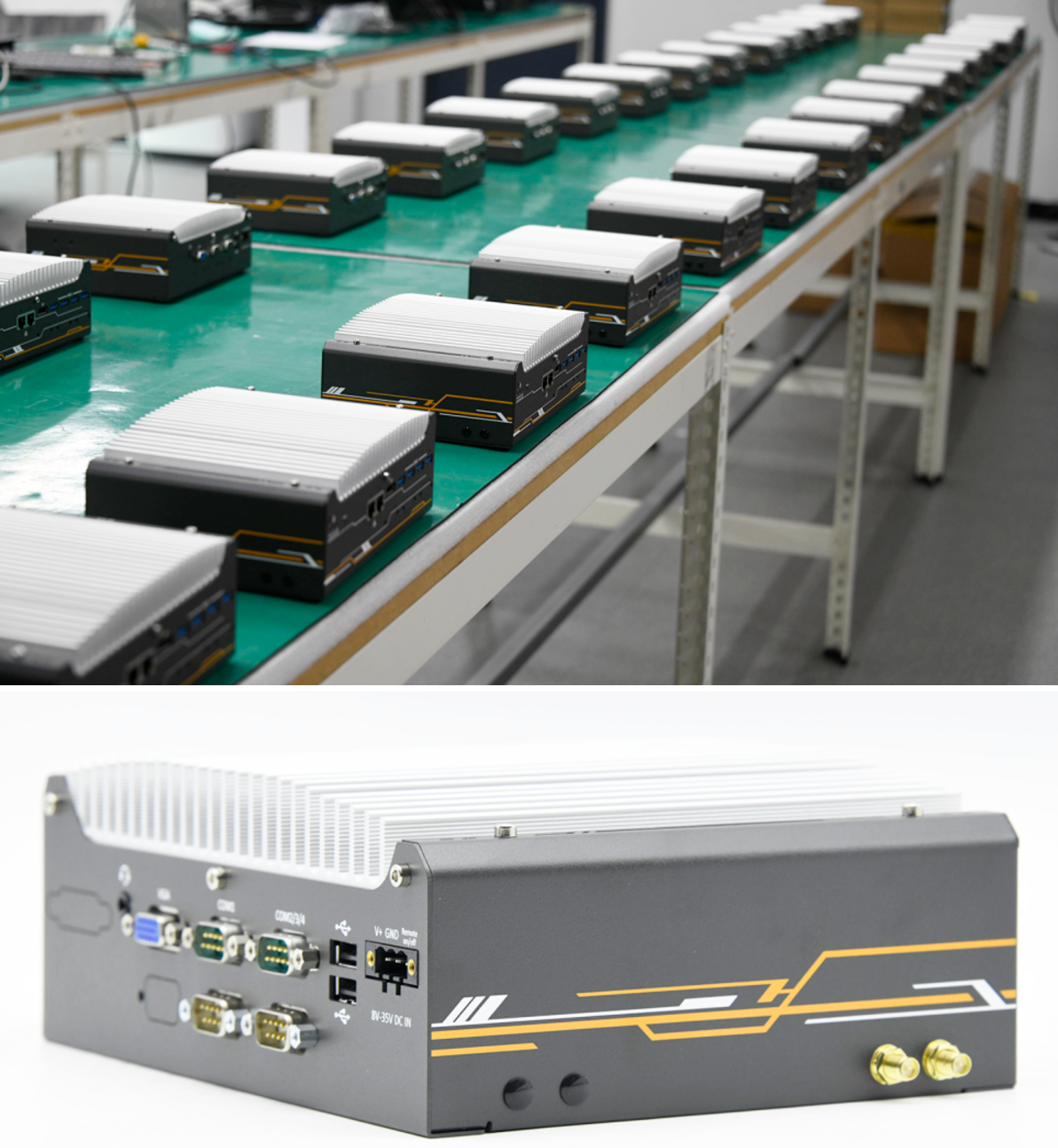

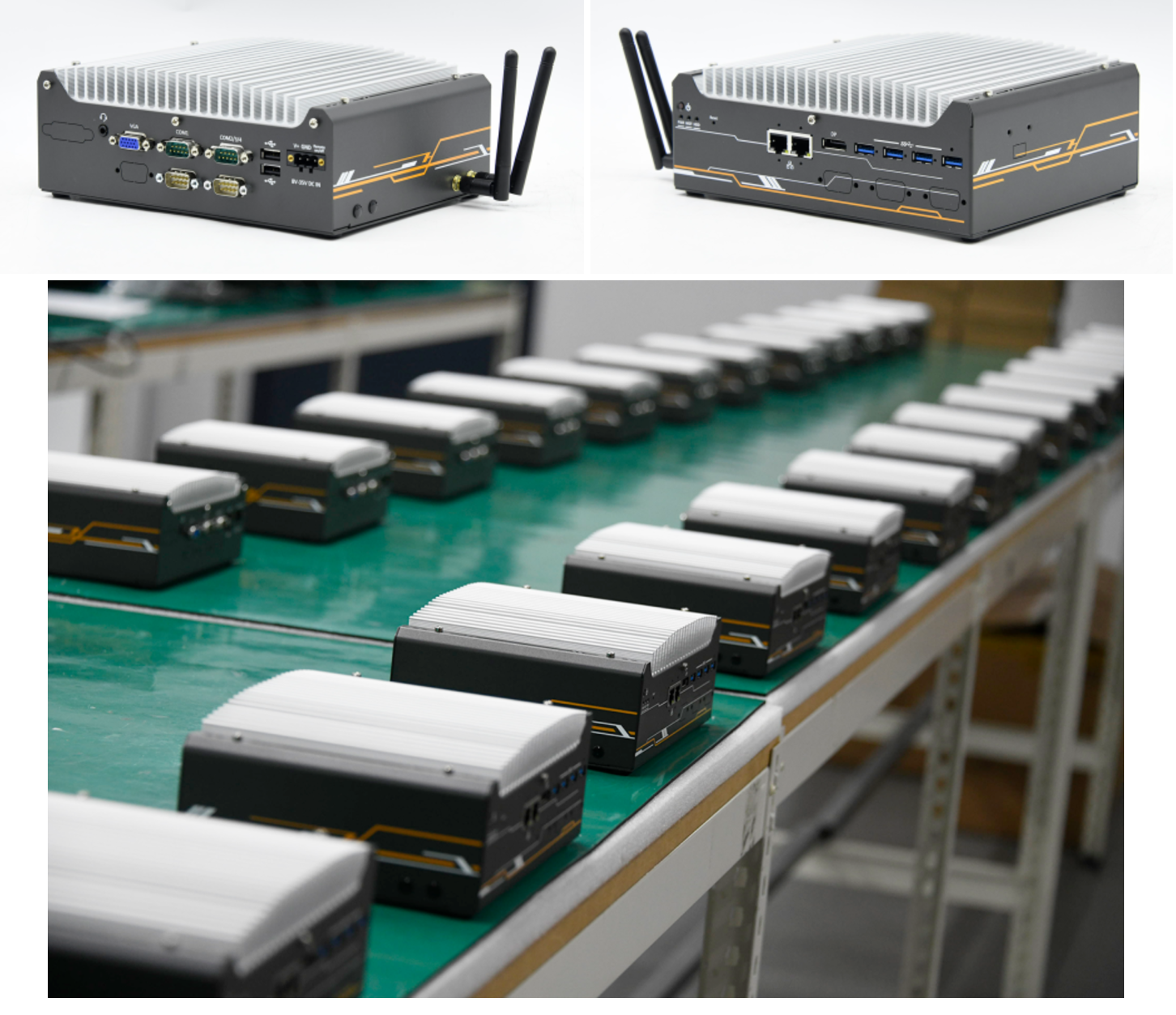

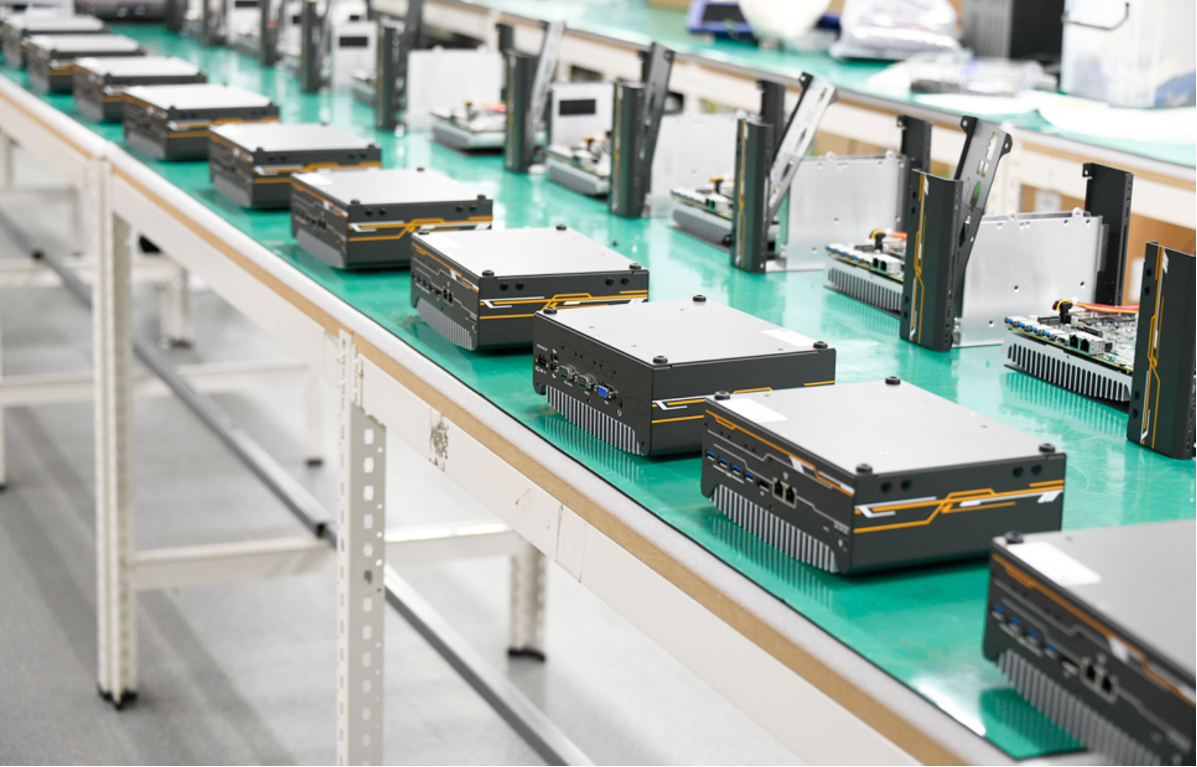

이번에 Nuvo-9501 총 33대 대량으로 생산되었으며 아래 자세한 생산 후기 시작하겠습니다!

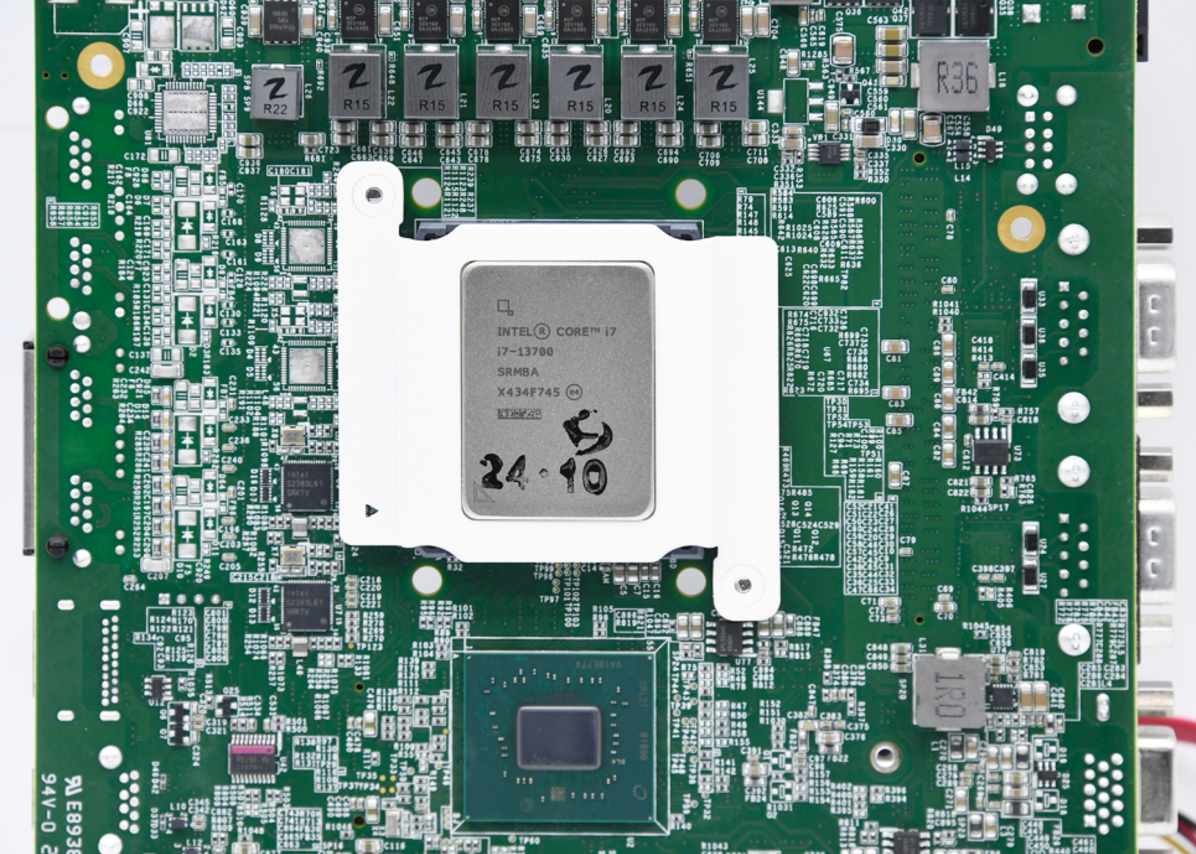

사용된 CPU는 Intel i7-13700입니다. Intel 13세대/12세대 프로세서는 최대 16코어/24스레드를 제공하여 이전 Intel 10세대 또는 11세대 플랫폼과 비교할 때 최대 1.8배의 성능을 제공합니다.

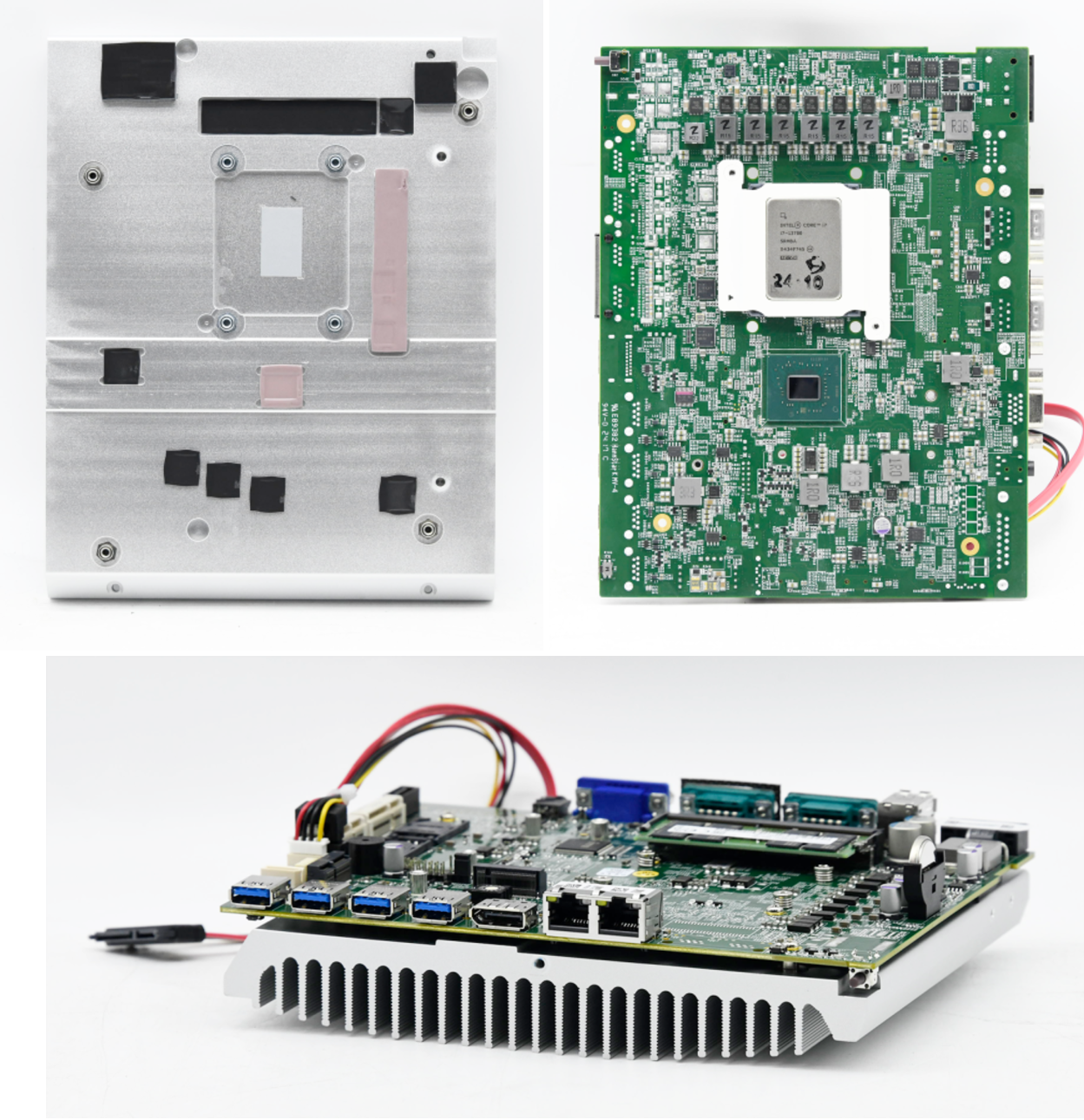

Nuvo-9501은 팬리스 타입으로, 히트싱크CPU와 마더보드의 전체적인 열전도 방지를 위해 서멀 패드 (방열 패드)가 부착되어 있습니다. 비맥스테크놀로지에서 취급하고 있는 팬리스PC의 특징으로 열이 발생하는 구성 요소 (CPU, PCH, GbE, Power Choke 등)를 히트싱크에 직접 닿을 수 있게하여 열 방출이 훨씬 효과적입니다.

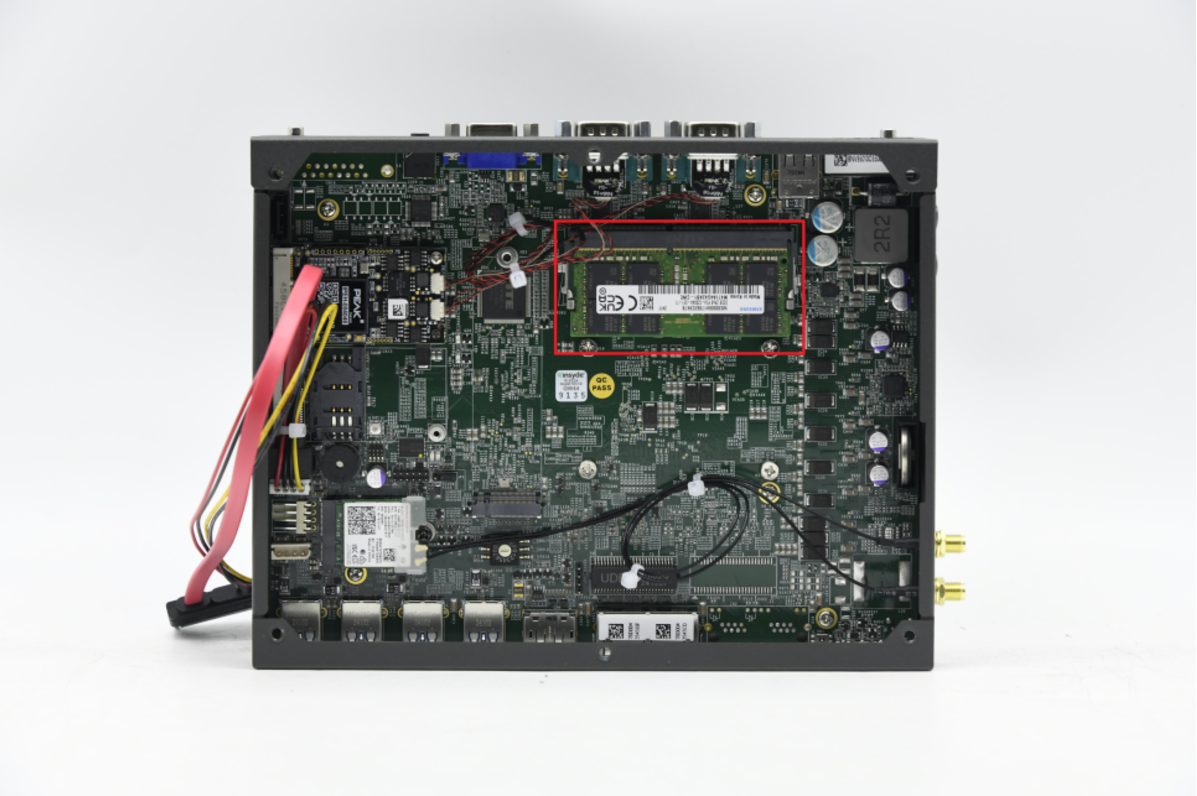

Nuvo-9501최대 32GB DDR4를 지원하는 단일 메모리 SO-DIMM 슬롯(빨간색으로 표시)이 있습니다. 이번에는 삼성전자의 DDR4 32GB가 사용되었습니다.

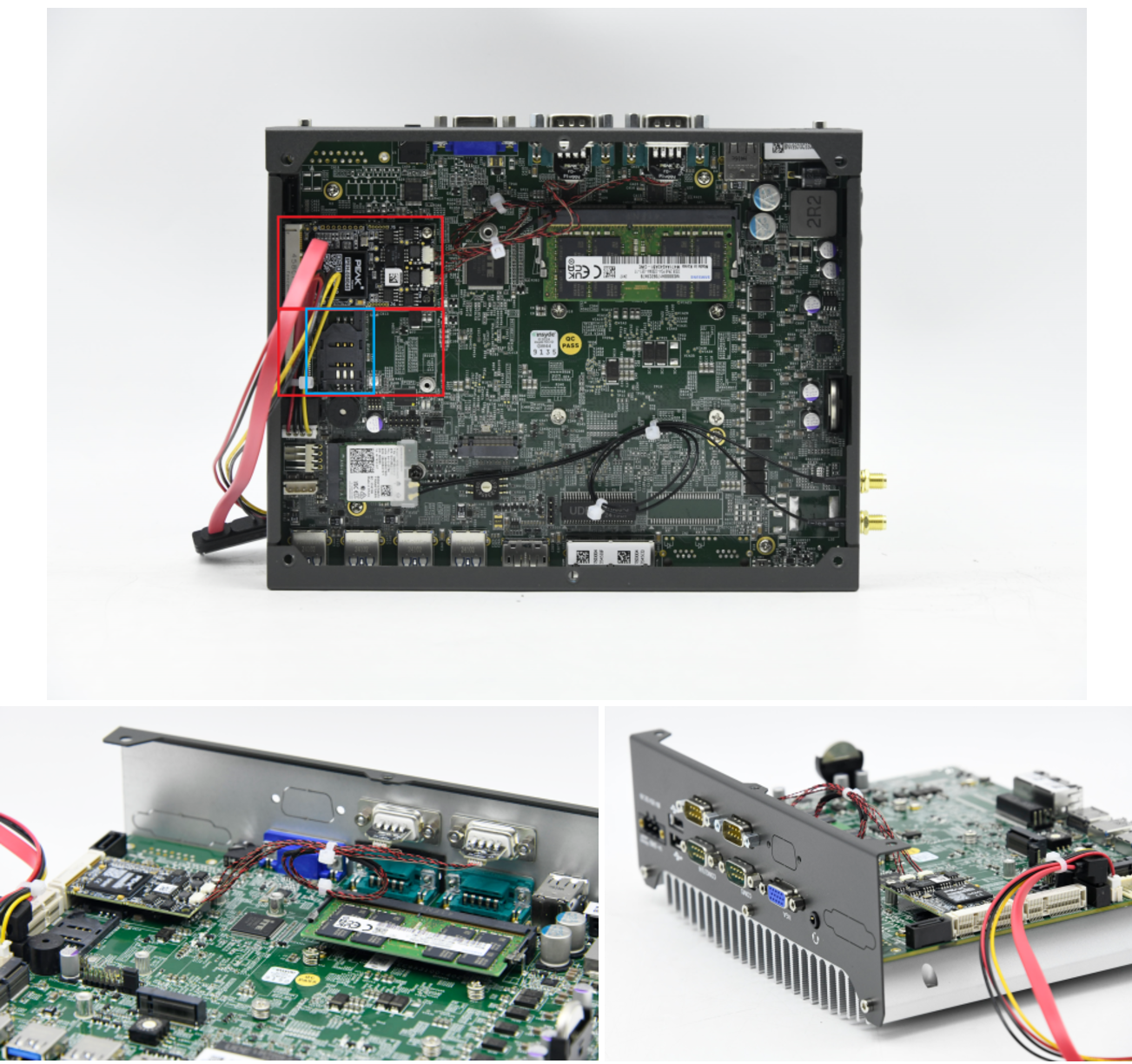

Nuvo-9501mini-PCIe 소켓(빨간색으로 표시)을 제공합니다. 이 mini-PCIe 소켓은 SIM 카드(파란색으로 표시)를 지원하도록 설계되었습니다. SIM 카드를 설치하면 시스템에서 이동통신사의 4G/3G 네트워크를 통해 인터넷에 액세스할 수 있습니다. 무선(WiFi/ 4G/ 3G) 통신을 위해 전면 및 후면 패널에 여러 개의 SMA 안테나 구멍을 배치할 수 있습니다.

이번엔 CAN FD 2CH모듈이 장착되었습니다.

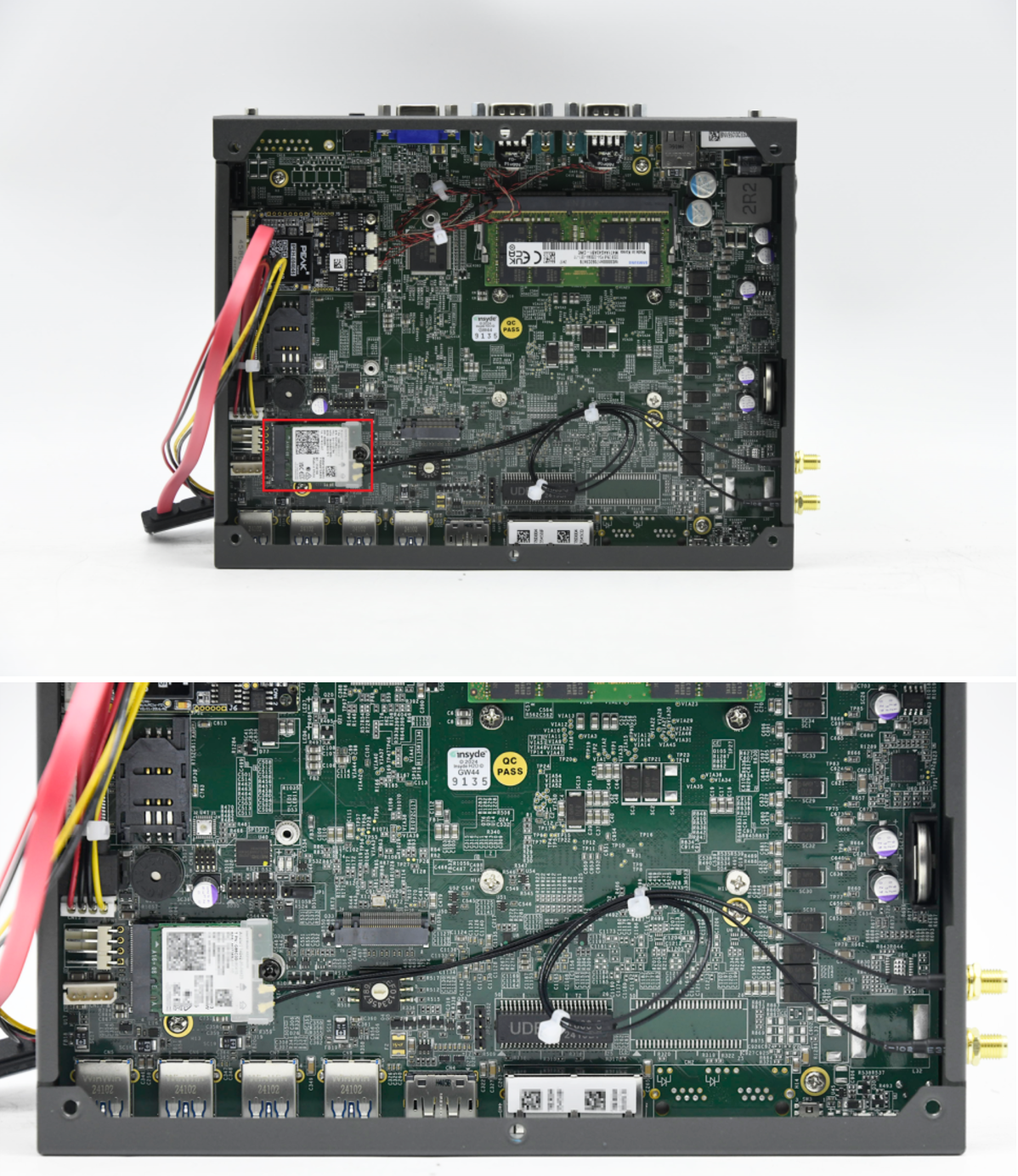

Nuvo-9501은 WiFi 5/6 또는 Google TPU 모듈 설치를 위한 PCIe Gen3 x1 및 USB2.0 신호를 제공하는 M.2 2230 E 키 소켓(빨간색으로 표시)이 있습니다.

이번엔 고객사의 요청으로 WIFI모듈을 장착하여 케이스 측면 SMA 안테나 구멍에 안테나가 나올 수 있도록 제작하였습니다.

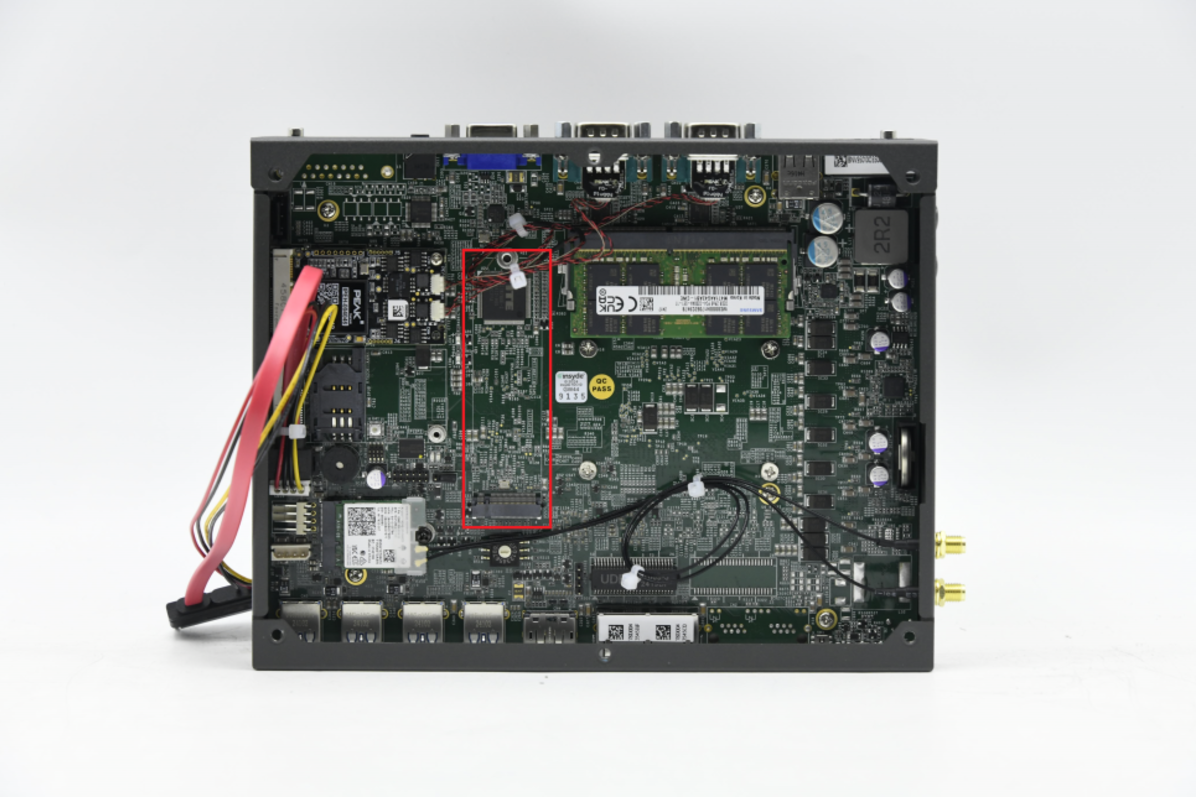

Nuvo-9501은 NVMe SSD를 설치할 수 있는 Gen4 x4 PCIe M.2 2280 슬롯(빨간색으로 표시) 있습니다.

*M.2 NVMe란?

​먼저 M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.

다음으로 "NVM"은 비휘발성 메모리 (non-volatile memory)를 뜻하며, 보통 SSD 형태로 출시되는 플래시 메모리를 가리킵니다. 기존의 저장매체가 SATA/SAS 규격을 사용했으나 NVMe는 PCI를 통해 CPU에 바로 연결되는 구조를 취하고 있습니다. 따라서 SATA 방식과 PCIe 방식은 속도 차이가 대략 5~6배 정도 납니다.

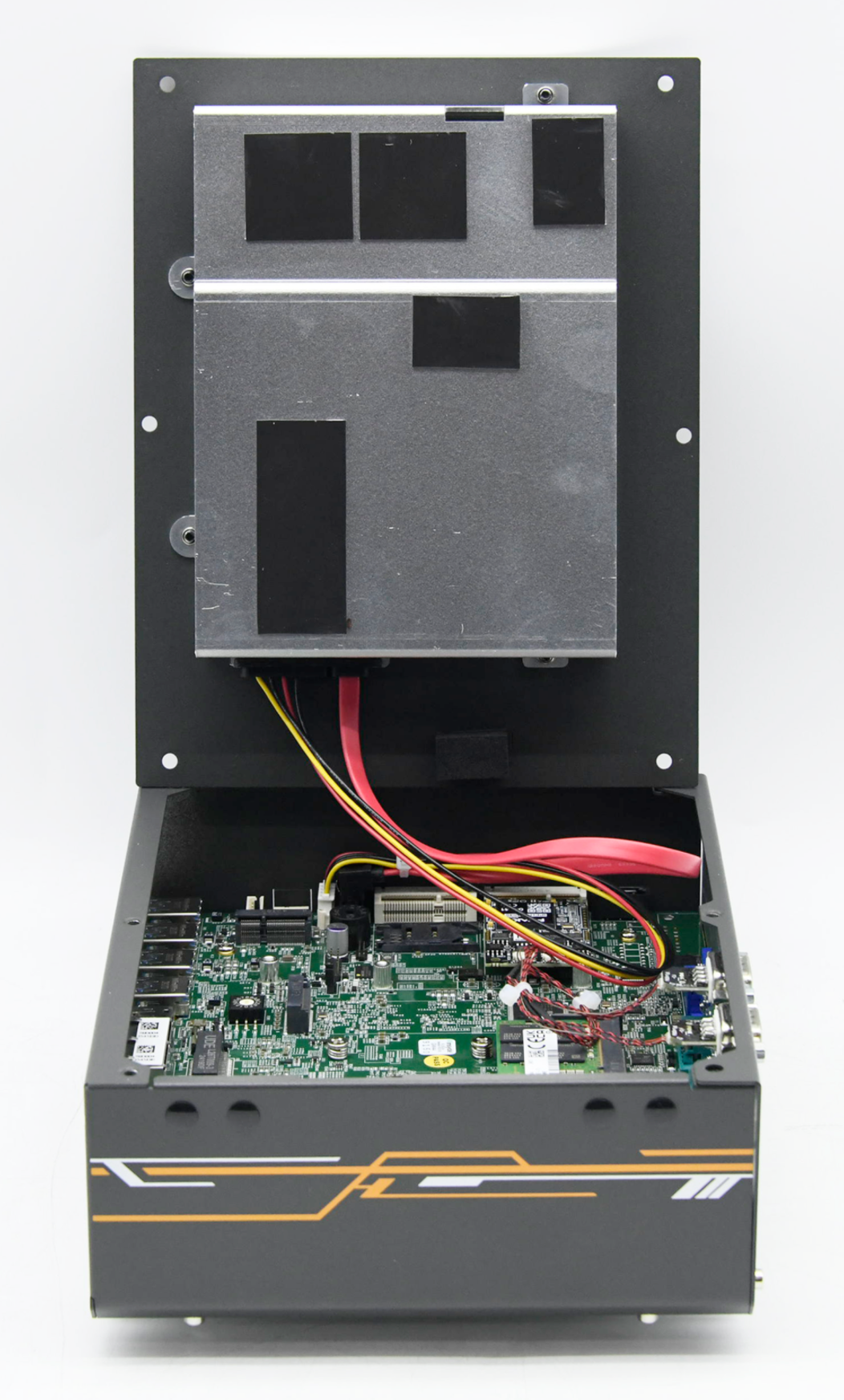

제품의 하단 브라켓 부분에 메모리 방열 패드가 붙어있어 열 방출에 효과적입니다. 또한 메모리 뿐 아니라 장착되는 모든 모듈에 방열 패드가 부착되어 있어 모듈에서 발생하는 열 방출에 효과적입니다.

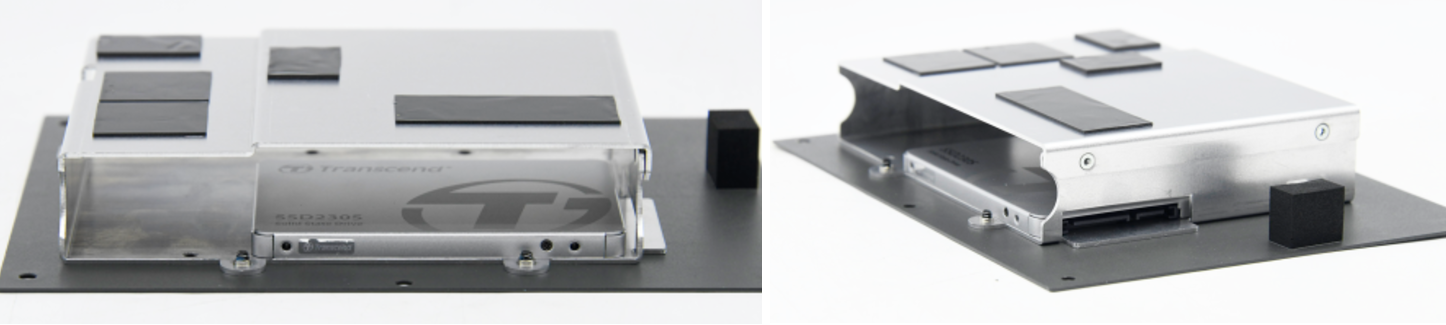

SSD는 하단 방열판 뒤에 장착되며, 이번엔 512GB SSD가 장착되었습니다.









고객사의 모든 요청사항을 반영하여 Nuvo-9501이 완성되었습니다!
