Nuvo-9531FT 제작 과정

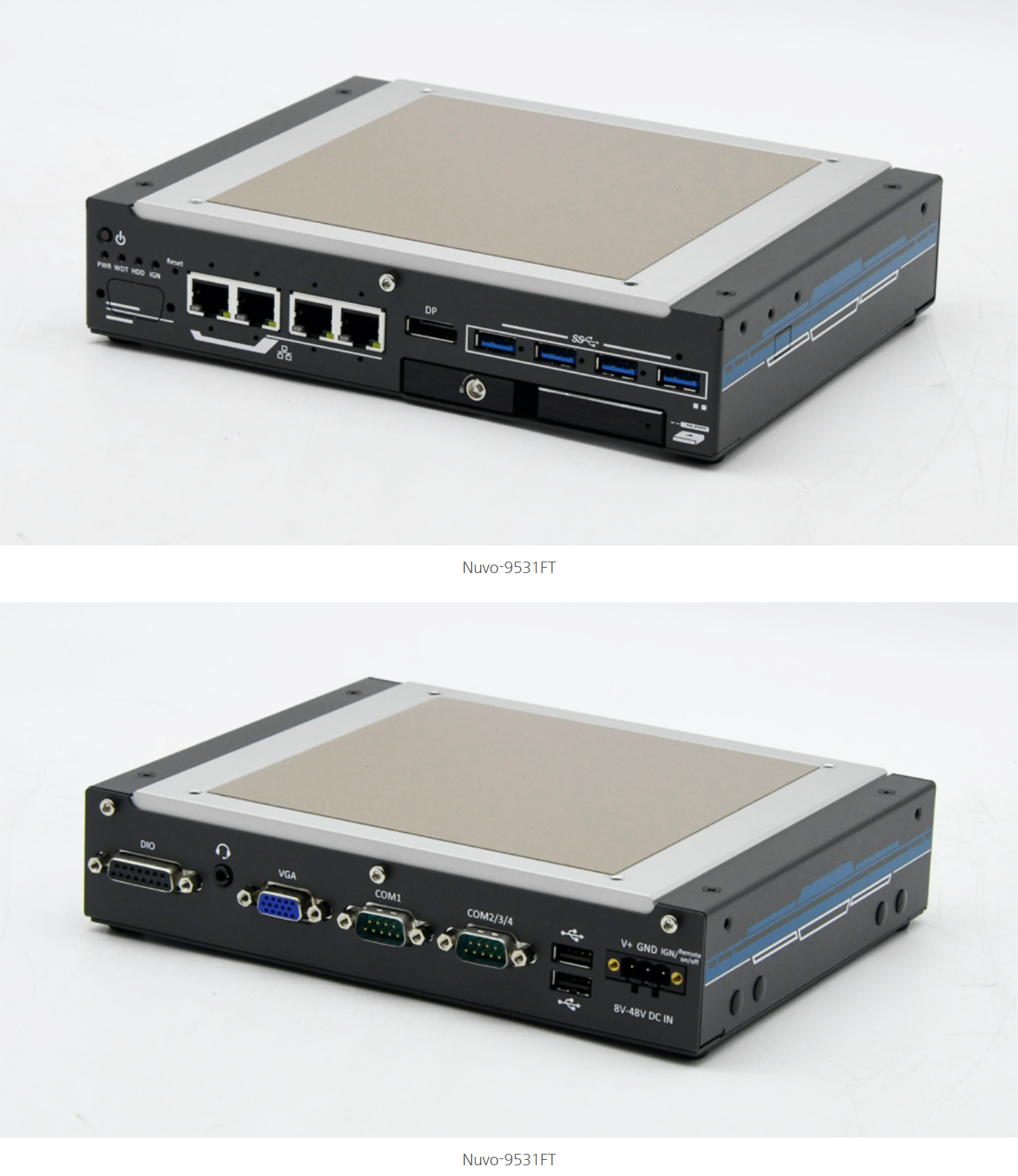

Nuvo-9531FT는 방열을 위해 플랫탑 히트싱크를 활용하는 새로운 개념의 팬리스 컴퓨터입니다. 환기가 제한된 금속 캐비닛, 밀폐된 방수 또는 방폭 케이스 내부에 설치되도록 설계되었습니다. 플랫탑 히트싱크와 상단의 써멀 패드를 통해 팬리스 컴퓨터에서 발생하는 열이 캐비닛 외부 표면으로 효과적으로 전도되어 최적의 작동 온도를 유지할 수 있습니다.
- 212 x 165 x 45mm 저프로파일 디자인 및 평평한 열 분산기
- 인텔® 14세대/13세대/12세대 코어™ 65W/35W LGA1700 CPU
- 견고한 -25°C ~ 60°C 무팬 운영
- 4포트 2.5GbE (옵션 PoE+) 및 스크류락 USB3.2 Gen 1 4포트
- 1개의 M.2 2280 Gen4 x4 NVMe 및 1개의 핫스왑 HDD 트레이 저장장치
- 4채널 격리 DI 및 4채널 격리 DO
- VGA + DP 듀얼 디스플레이 출력
- 옵션 부팅 전원 제어

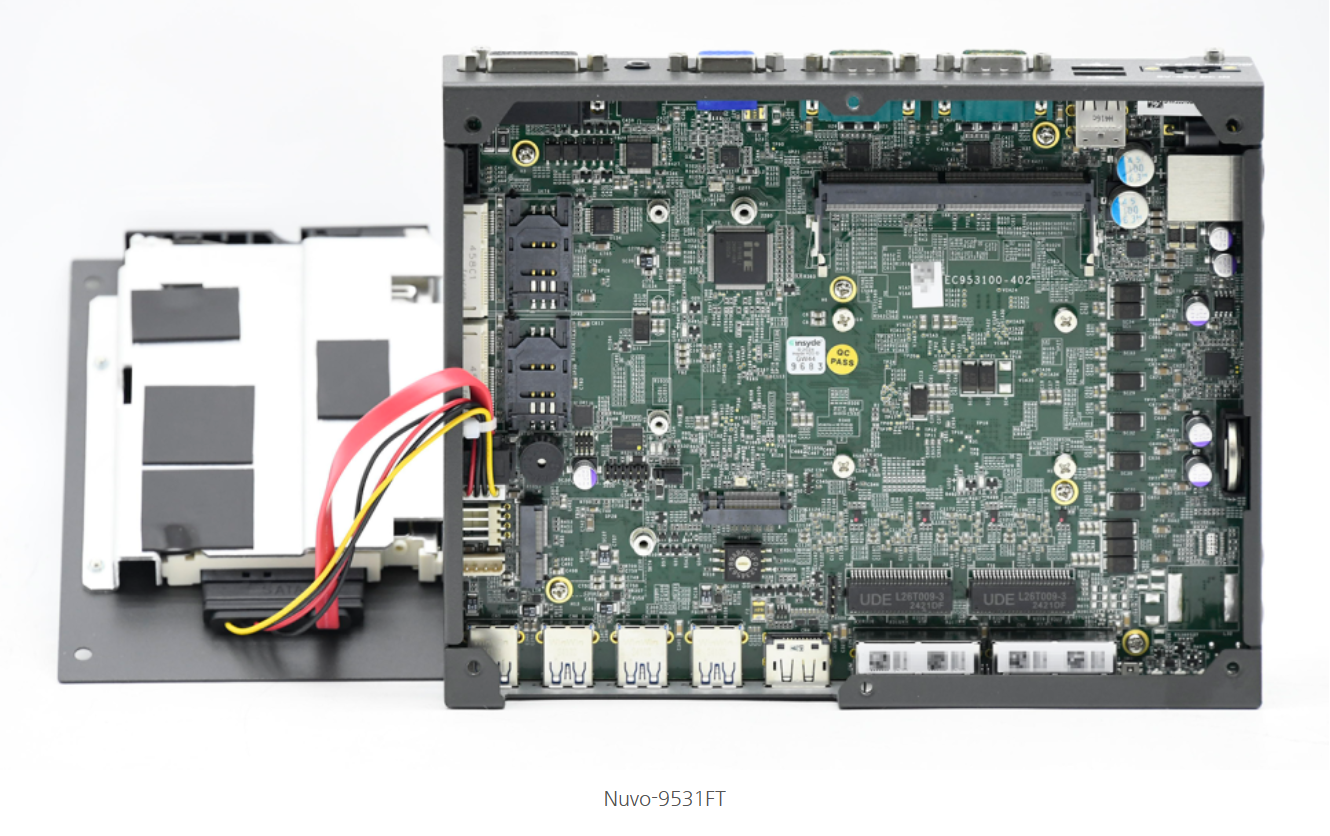

Nuvo-9531FT는 뛰어난 컴퓨팅 성능, 다양한 I/O 연결성, 컴팩트한 크기 및 고유의 플랫탑 히트싱크가 결합되어 기존 팬리스 컴퓨터에서는 적합하지 않았던 밀폐된 캐비닛이나 제한된 공간에 배포해야 하는 애플리케이션에 매우 적합합니다.

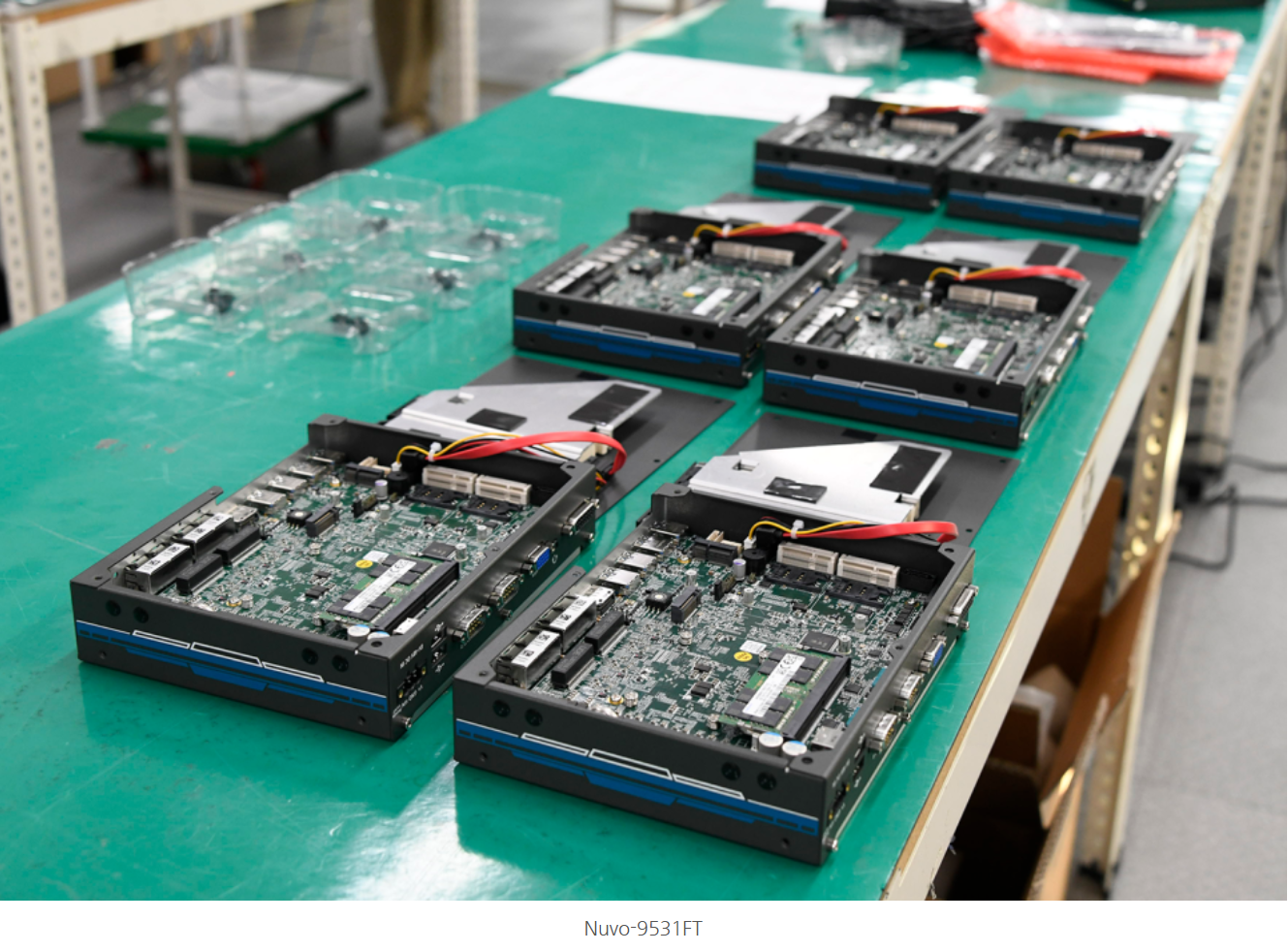

이번에는 고객사의 요청으로 Nuvo-9531FT 6개를 제작하게 되었습니다.
사용된 CPU는 i7-13700TE입니다.

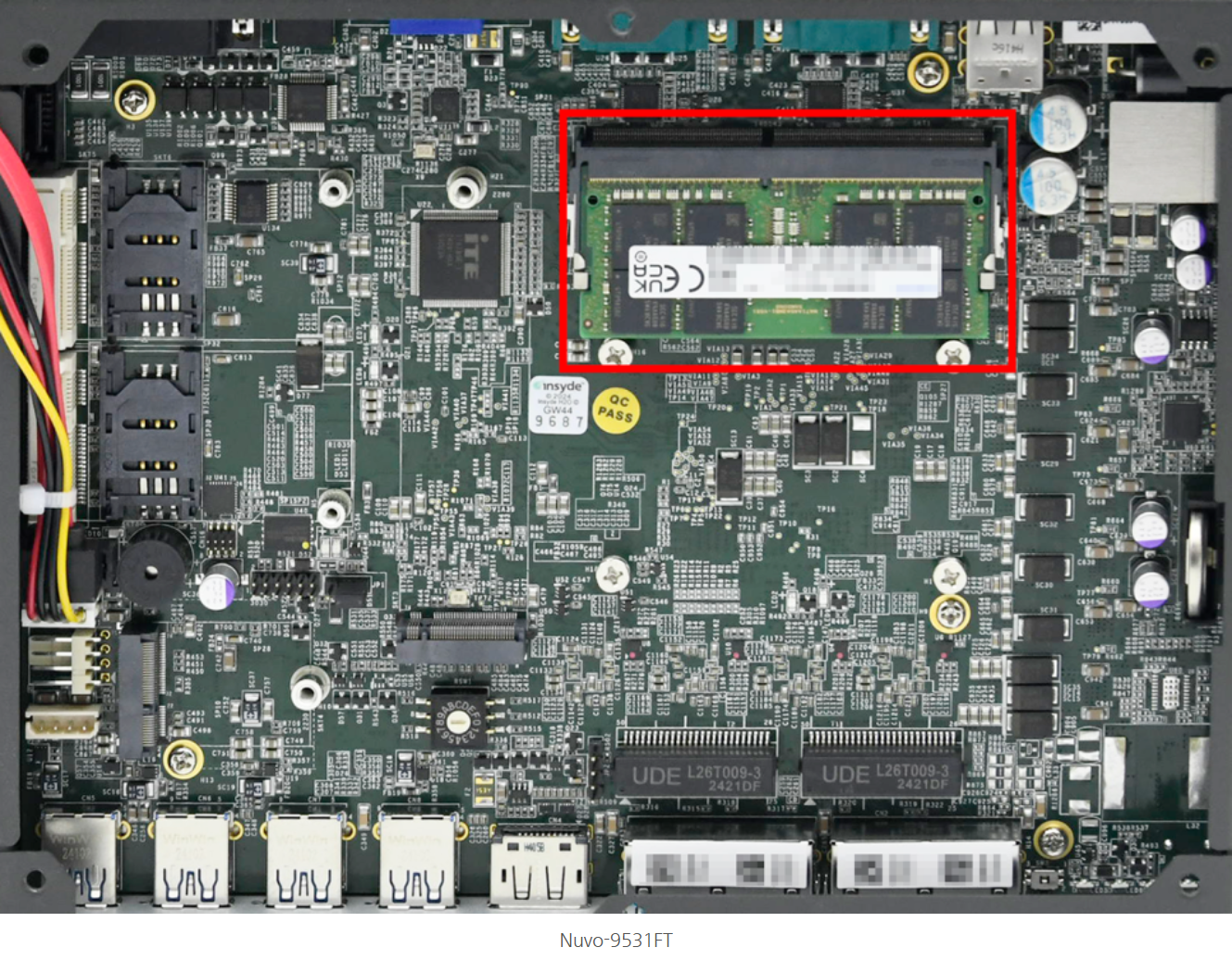

Nuvo-9531FT는 non-ECC DDR4 3200 SODIMM 메모리 모듈 1개를 지원(빨간색으로 표시)하며, 최대 32GB까지 장착이 가능합니다.
이번에 삼성전자의 DDR4 32GB가 장착되었습니다.
*DDR4와 DDR5 차이점
Intel의 엘더레이크는 DDR5를 지원합니다. DDR5는 기존 DDR4보다 더 빠른 속도와 더 큰 용량을 갖고있습니다.
DDR4를 장착할 수 있는 CPU는 3200MHz를 기본으로 지원하며, DDR4 제품에 따라 최대 4400MHz 속도를 갖고있습니다. DDR5는 기본 4800MHz부터 시작하며, 현재 시중에 출시된 DDR5 제품 중 가장 빠른 속도를 지닌 것은 5200MHz입니다.

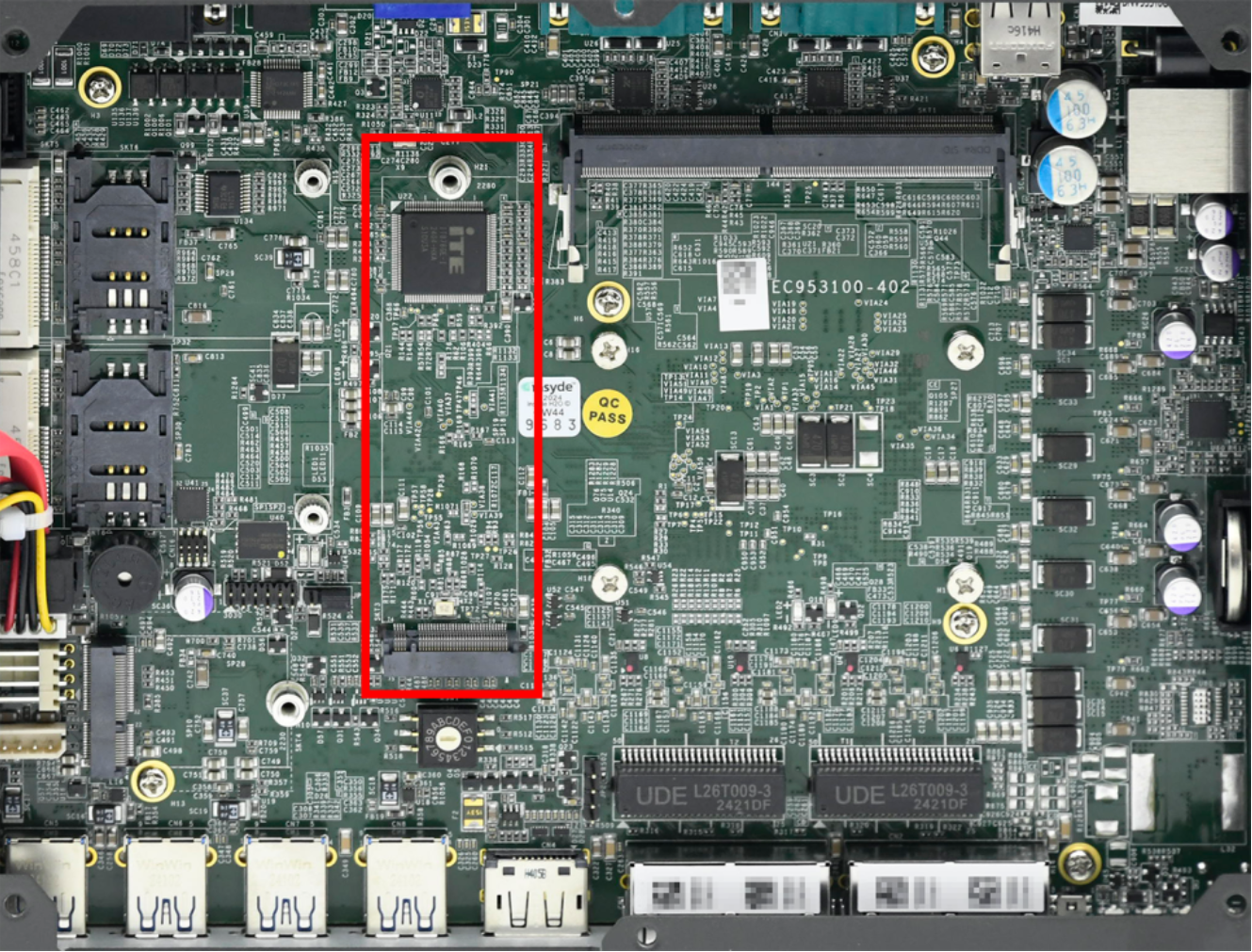

Nuvo-9531FT은 NVMe SSD를 설치할 수 있는 Gen4 x4 PCIe M.2 2280 슬롯(빨간색으로 표시)이 있습니다.
*M.2 NVMe란?
먼저 M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.
다음으로 "NVM"은 비휘발성 메모리 (non-volatile memory)를 뜻하며, 보통 SSD 형태로 출시되는 플래시 메모리를 가리킵니다. 기존의 저장매체가 SATA/SAS 규격을 사용했으나 NVMe는 PCI를 통해 CPU에 바로 연결되는 구조를 취하고 있습니다. 따라서 SATA 방식과 PCIe 방식은 속도 차이가 대략 5~6배 정도 납니다.

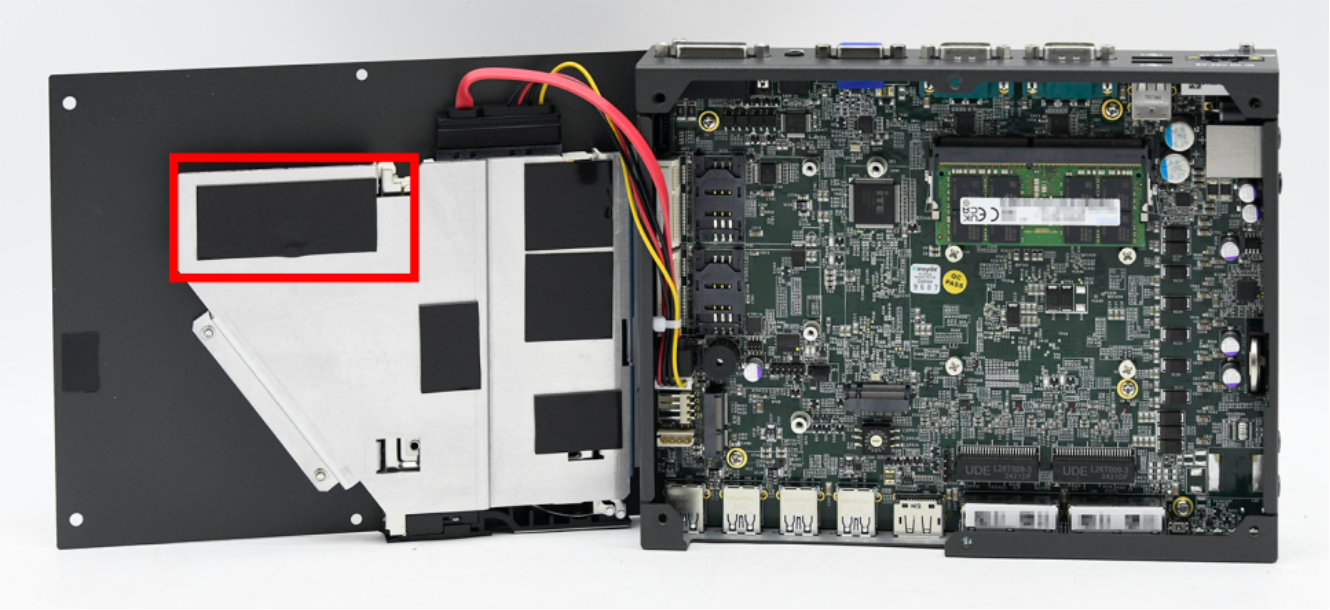

Nuvo-9531FT는 제품의 하단 브라켓 부분에 메모리 방열 패드(빨간색으로 표시)가 붙어있어 열 방출에 효과적입니다.

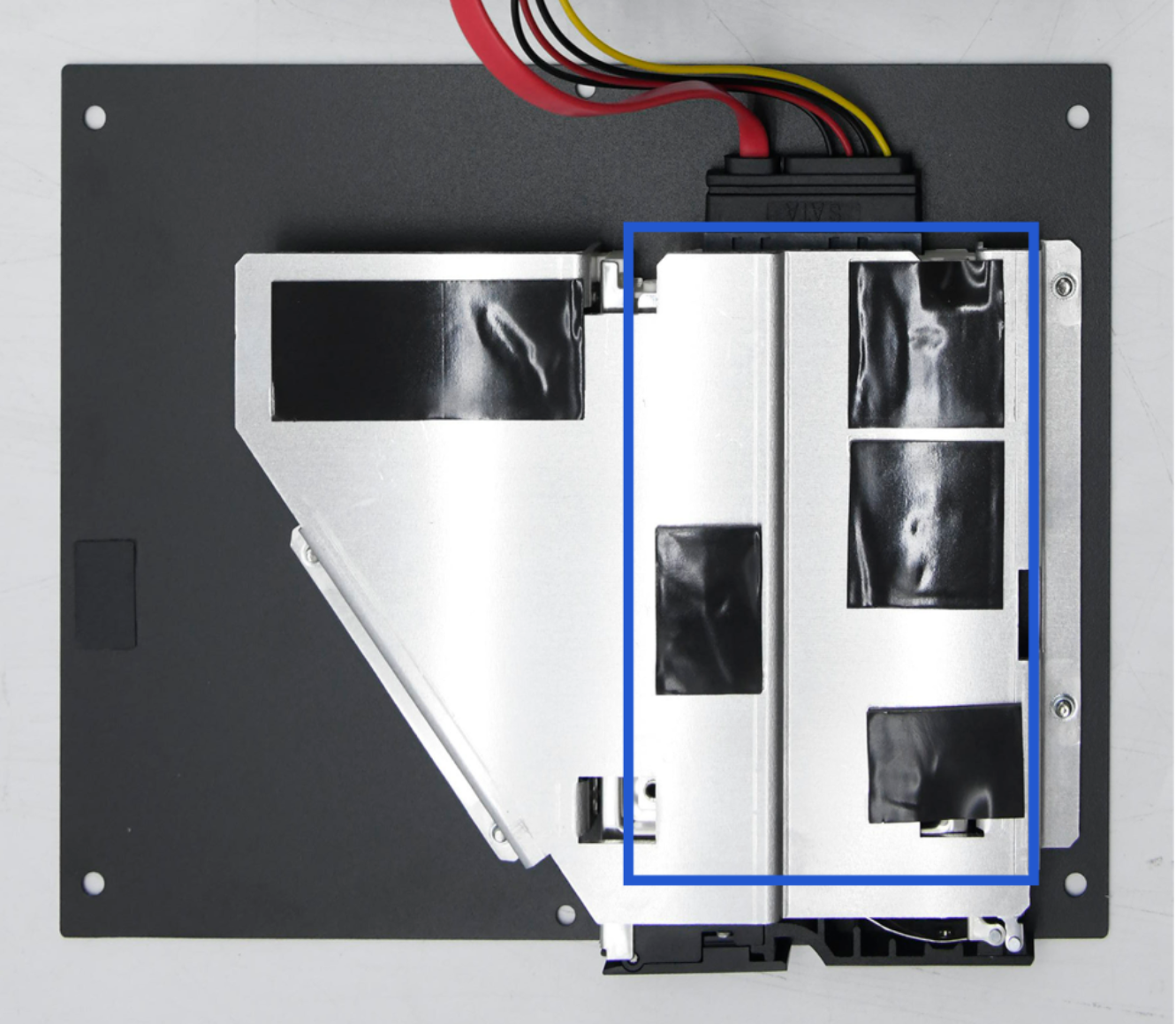

또한 메모리 뿐 아니라 장착되는 모든 모듈에 방열 패드가 부착(파란색으로 표시)되어 있어 모듈에서 발생하는 열 방출에 효과적입니다.

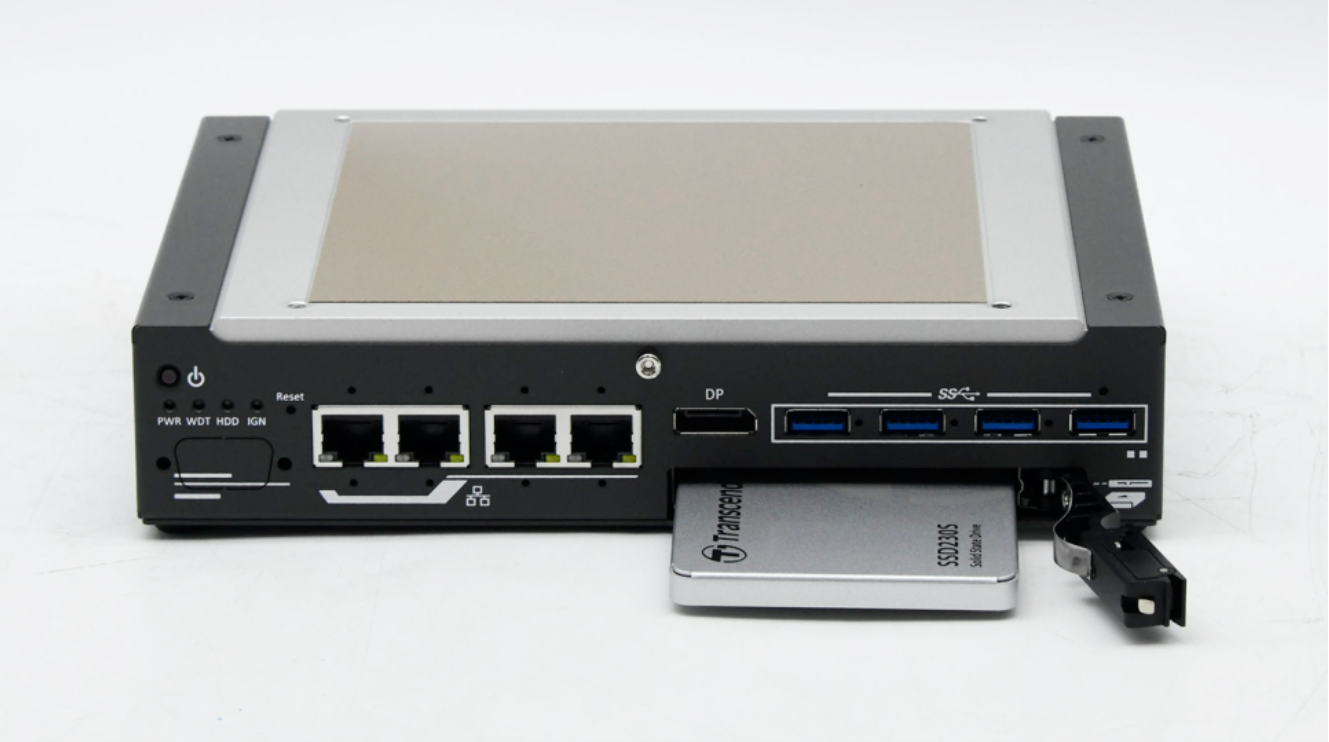

Nuvo-9531FT 하단에는 외장 핫 스왑 가능 2.5인치 핫 스왑 가능 트레이를 갖추고 있습니다
7mm 2.5인치 HDD/ SSD. 쉽게 접근할 수 있도록 설계된 HDD 트레이는 잠금 장치로 고정되며, SSD 탈부착이 용이합니다.
이번에는 고객사의 요청으로 2.5" SSD 256B가 장착되었습니다.

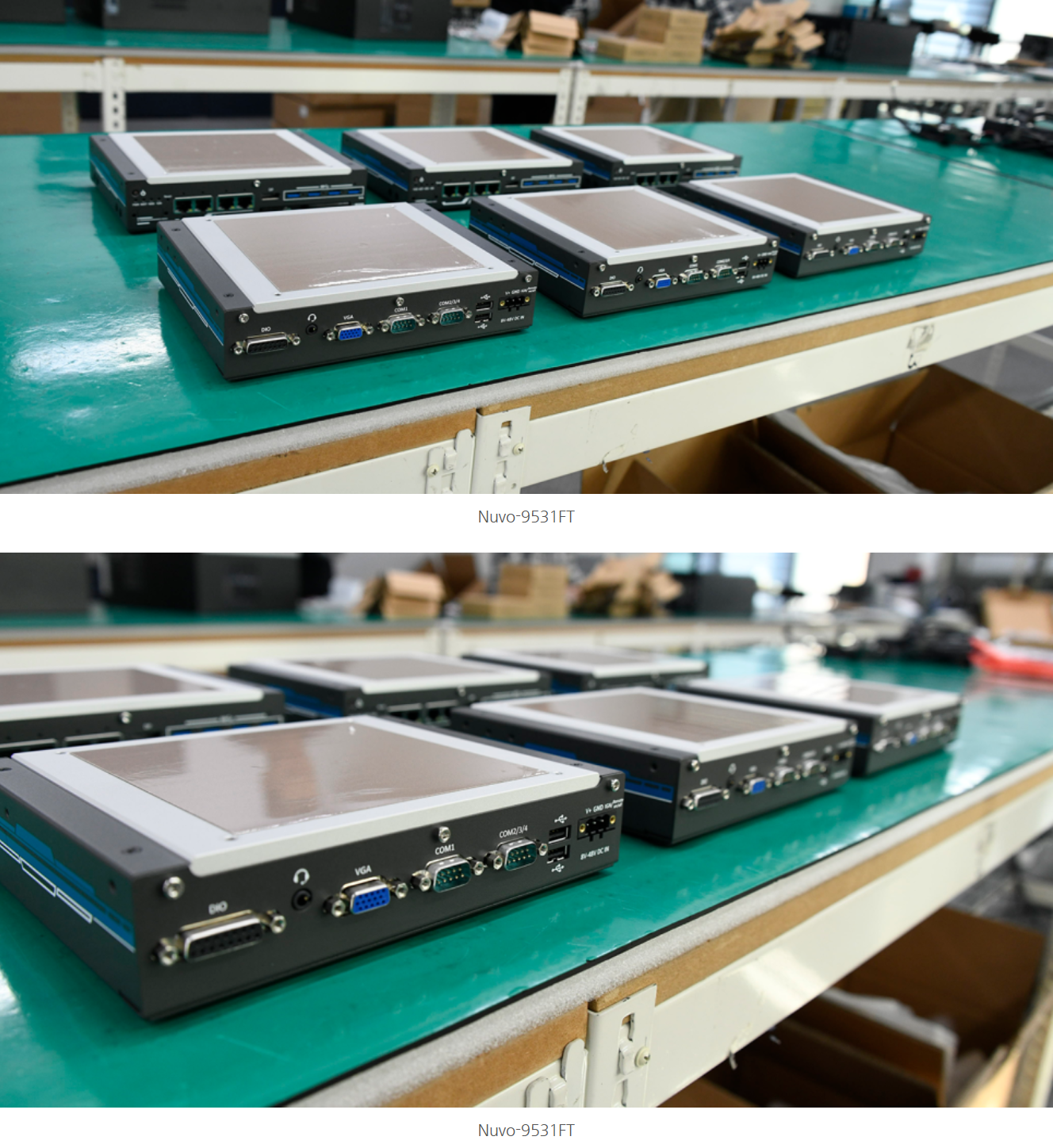

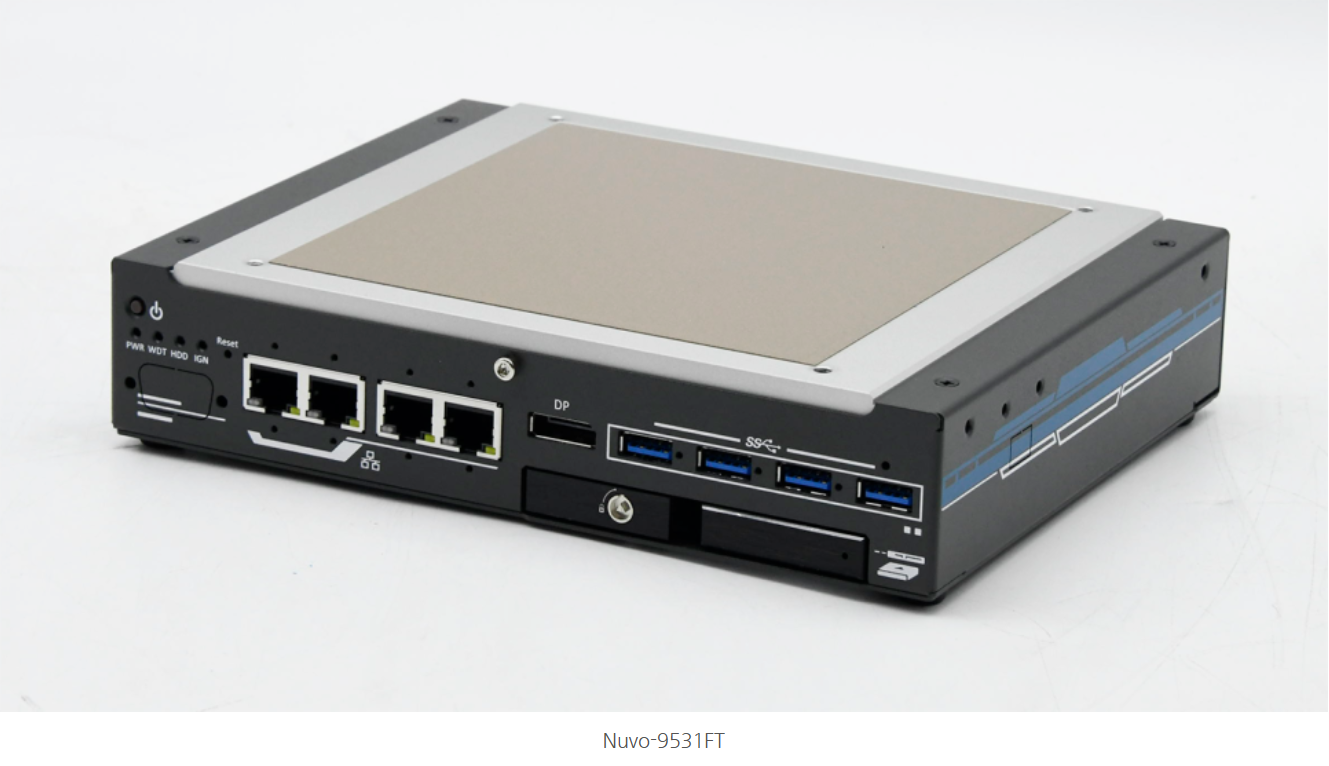

Nuvo-9531FT가 완성이 되었습니다!
모든 제품은 테스트를 거친 후 고객사에 납품됩니다.
