IP66 산업용 방수 컴퓨터, Nuvo-9650AWP-PoE(커스터마이징) 제작 후기 | 비맥스테크놀로지

Author
newbemax
Date
2024-09-26 10:16
Views
246


안녕하세요!

​Digital 시대를 만들어가는 Embedded System산업용 컴퓨터 및 Display Solution 전문기업 ​비맥스테크놀로지​​입니다!

최근 출시된 Intel 12/13세대, IP66등급의 방수 컴퓨터, Nuvo-9650AWP-PoE(커스터마이징)가 제작되어 소개시켜드리려합니다!

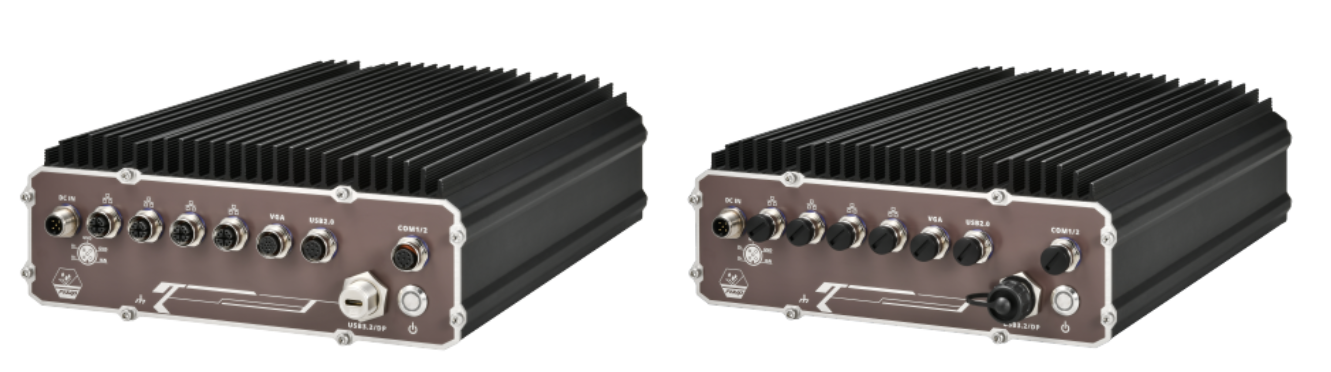

Nuvo-9650AWP-PoE





Nuvo-9650AWP는 극한의 환경에서도 안정적으로 작동하도록 설계된 IP66 방수 컴퓨터로, Intel® 13/12세대 코어™ 프로세서를 지원하고 있습니다. 이 컴퓨터는 넓은 작동 온도 범위와 충격/진동 인증을 완료했으며, 먼지, 습기, 염분에 대해서도 뛰어난 저항성을 자랑합니다. Nuvo-9650AWP 농업용 차량 및 광산용 트럭 등 오프로드 차량에 설치하기에 적합하도록 MIL-STD-810H 충격/진동 인증을 받았습니다.

간단한 특징은 아래와 같습니다.


  • Intel® 13/12세대 Core™ 24C/32T의 35W/65W CPU

  • 저렴한 IP66 등급 방수/방진 솔루션.최대 96GB DDR5 4800 SODIMM지원

  • -25°C ~ 70°C 광범위한 환경 온도의 팬리스 작동 (35W TDP 모드에서만)

  • 3x 2.5GbE 및 1x GbE 이더넷 포트 (M12 X-코드 커넥터, 802.3at PoE+ 옵션 - Nuvo-9650AWP-PoE)

  • 1x USB 3.2 Type-C (DisplayPort 출력 및 USB 3.2 데이터 전송 겸용)

  • 8V ~ 48V의 폭넓은 DC 입력 (빌트-인 점화 전원 컨트롤 포함)

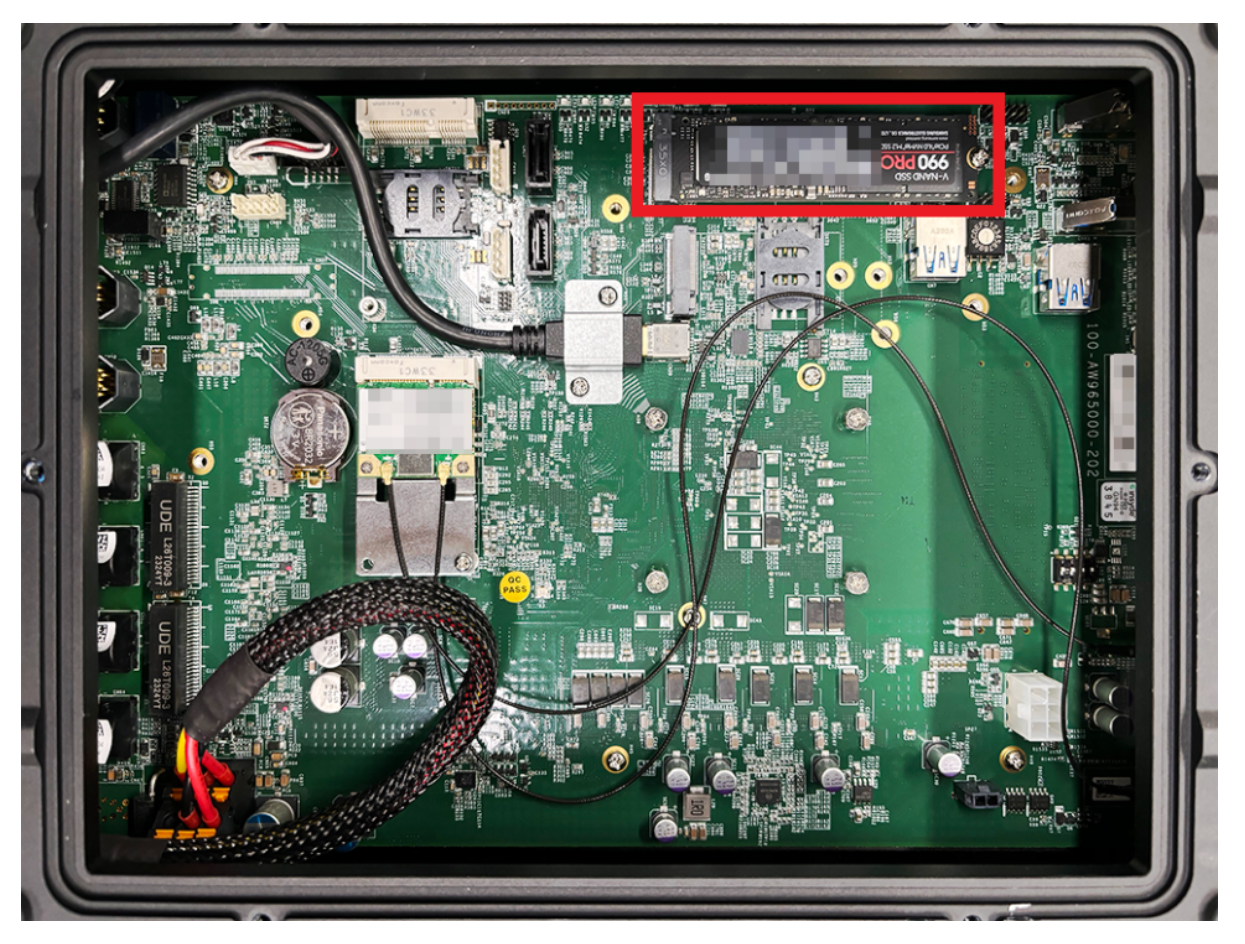

Nuvo-9650AWPM.2 NVMe SSD를 설치할 수 있는 Gen4 x4 PCIe M.2 2280 슬롯(빨간색으로 표시)이 있습니다.

이번에 장착된 SSD는 삼성전자의 990 PRO 1TB입니다.

*M.2 NVMe란?

​먼저 M.2란 기존 SATA보다 더 작은 SSD를 요구하는 울트라북 등의 장치에 적합한 규격으로서 크기는 일반 카드보다도 작은 크기를 가지고 있습니다. M.2 규격의 SSD를 사용하기 위해서는 메인보드에서 M.2 슬롯을 지원해야 합니다.

다음으로 "NVM"은 비휘발성 메모리 (non-volatile memory)를 뜻하며, 보통 SSD 형태로 출시되는 플래시 메모리를 가리킵니다. 기존의 저장매체가 SATA/SAS 규격을 사용했으나 NVMe는 PCI를 통해 CPU에 바로 연결되는 구조를 취하고 있습니다. 따라서 SATA 방식과 PCIe 방식은 속도 차이가 대략 5~6배 정도 납니다.

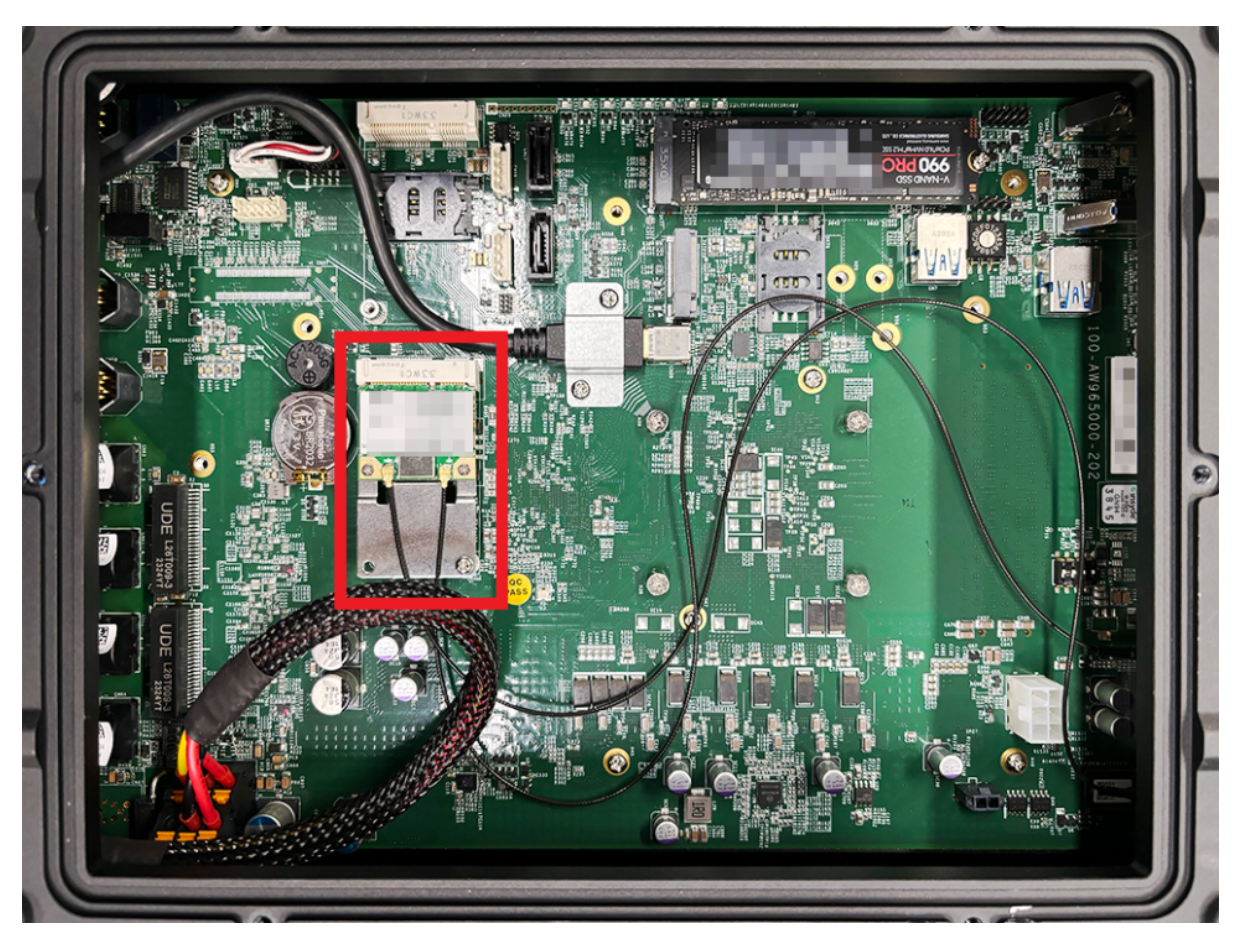

Nuvo-9650AWPmini-PCIe 소켓(빨간색으로 표시)을 제공합니다.이번에 고객사의 요청으로 WiFi모듈이 장착되었습니다.

기본으로 제공하는 I/O 포트 외에 추가로 사용하고자 하는 I/O는 슬롯을 통해 추가할 수 있으나, Nuvo-9650AWP의 특성인 방수 방진 기능으로 인해 외부로 포트를 빼서 사용하기 위해서는 커스터마이징이 필요합니다.

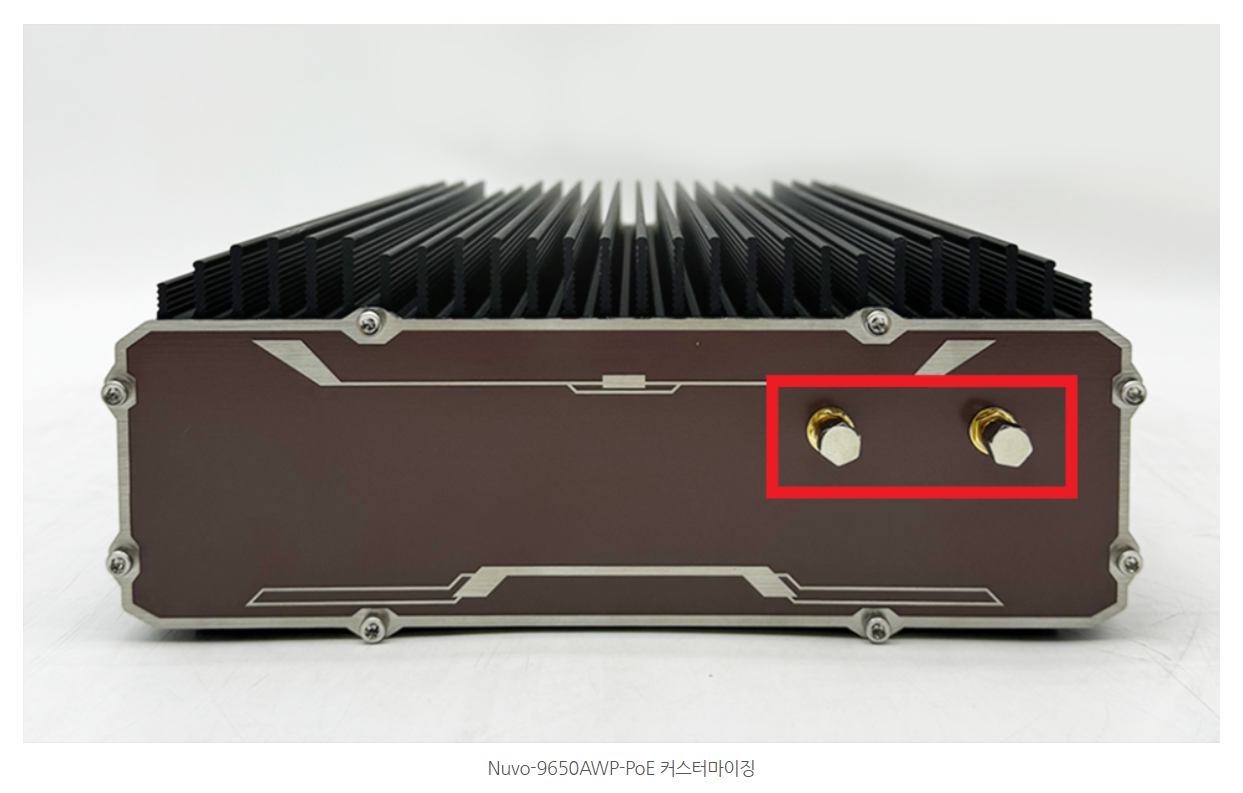

원래 Nuvo-9650AWP의 후면에는 I/O 포트가 없으나 WIFI 안테나 연결을 위해 커스터마이징(빨간색으로 표시)이 들어갔습니다.

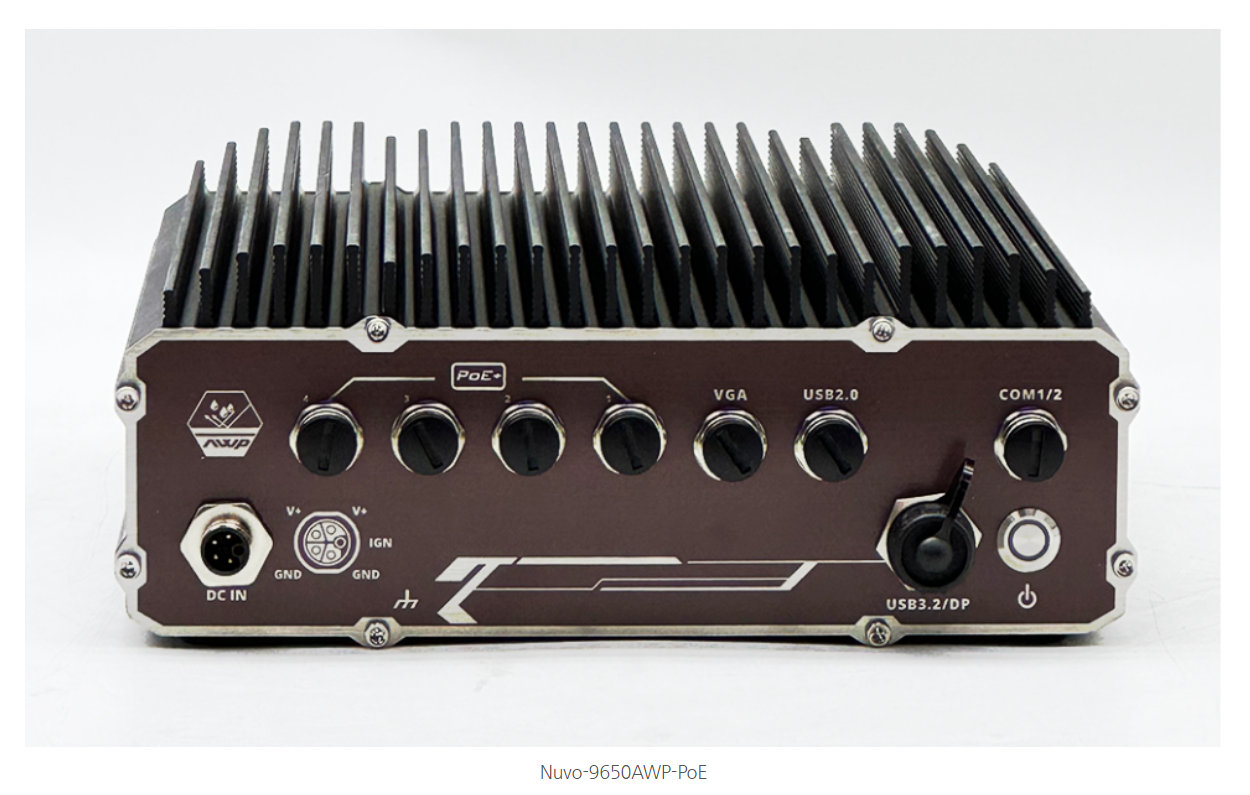

Nuvo-9650AWP는 방수 처리된 M12 커넥터를 채택하여 다양한 포트를 제공합니다. 이 포트에는 2.5GbE/GbE, USB 2.0, Isolated RS-232 및 RS-422/485가 포함되어 있어 일반 애플리케이션의 요구를 충족할 수 있습니다. 또한 5 Gbps USB 3.0 데이터 전송 속도와 4K DisplayPort 출력을 지원하는 Type-C 포트가 있으며, 이 포트도 방수 처리가 되어 있습니다.

이번엔 옵션인 PoE포트가 추가된 모델(Nuvo-9650AWP-PoE)이 납품되었습니다.

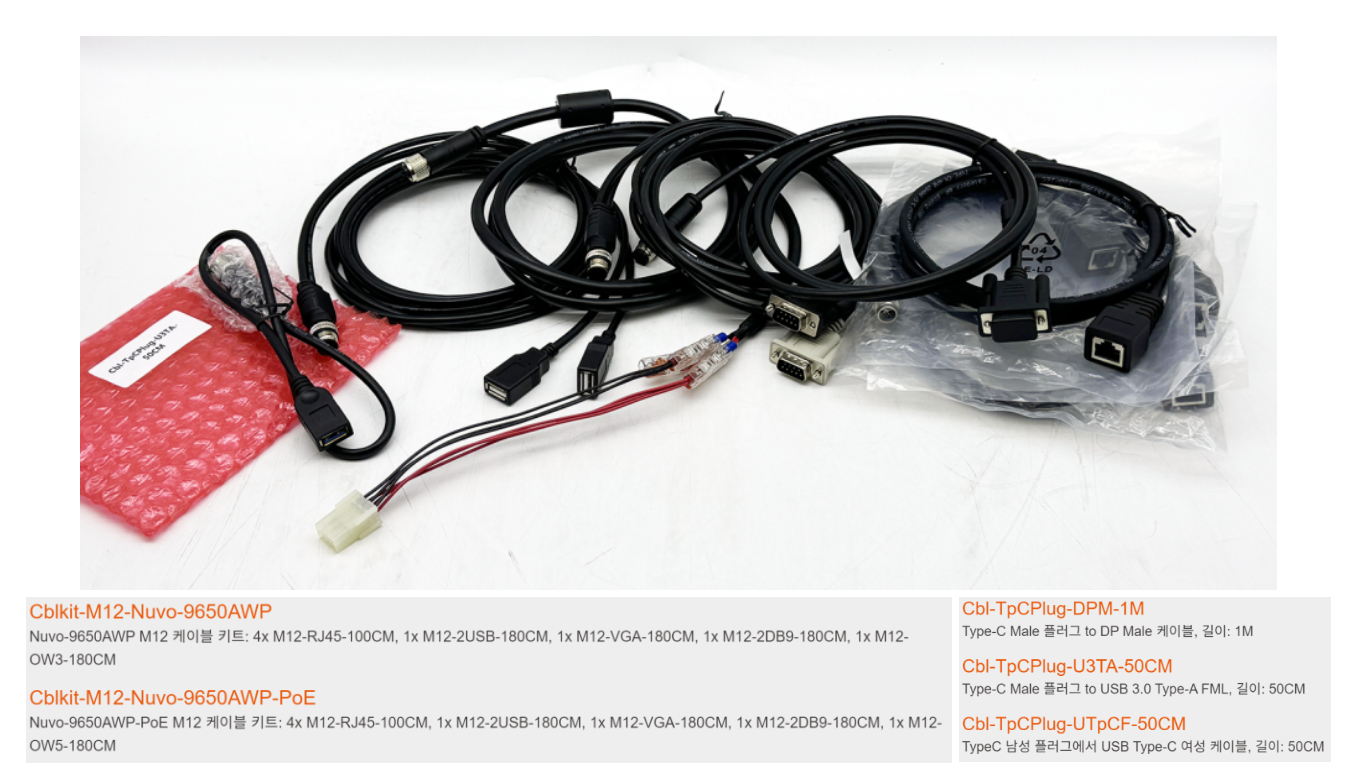

위에 설명 드린 I/O에 연결하기 위한 M12케이블은 옵션으로 따로 판매하고 있습니다.

고객사에서 PoE M12케이블과 함께 Cbl-TpCPlug-U3TA-50CM도 추가하였습니다.

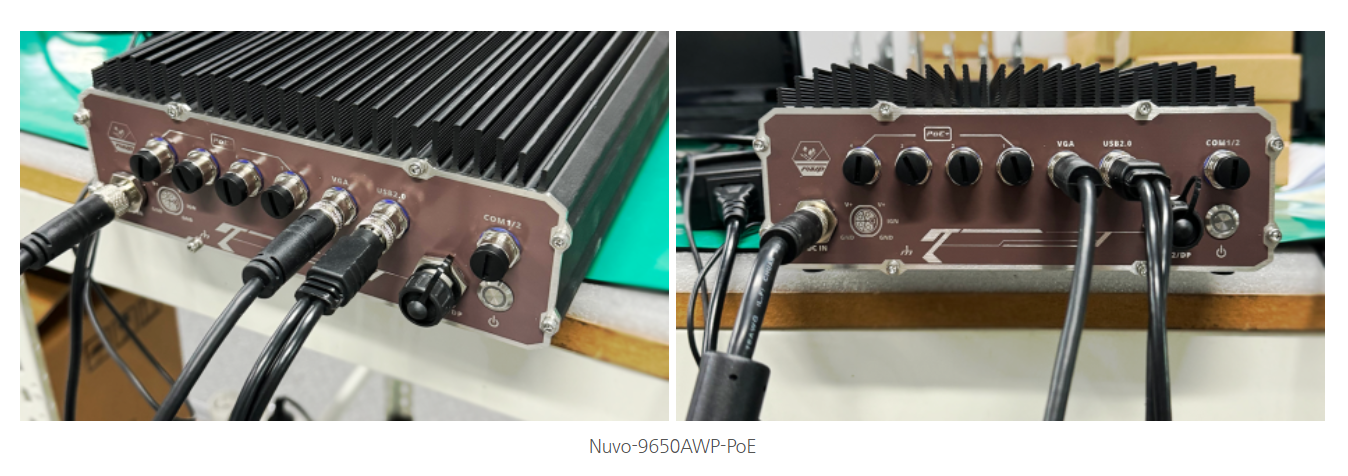

Nuvo-9650AWP-PoE의 제작이 완료된 후 비맥스테크놀로지에서 포트 테스트를 진행하여 납품을 하고 있습니다.

IP등급이 있는 제품을 납품 받은 후 고객사에서 주의해야할 점은 CPU, 메모리 변경을 위해 분해 및 재조립을 하게되면 조립 과정 중에 실링에 문제가 생길 경우 방수 기능을 상실할 수 있어 출고된 후 케이스를 여는 것을 권장하지 않습니다.

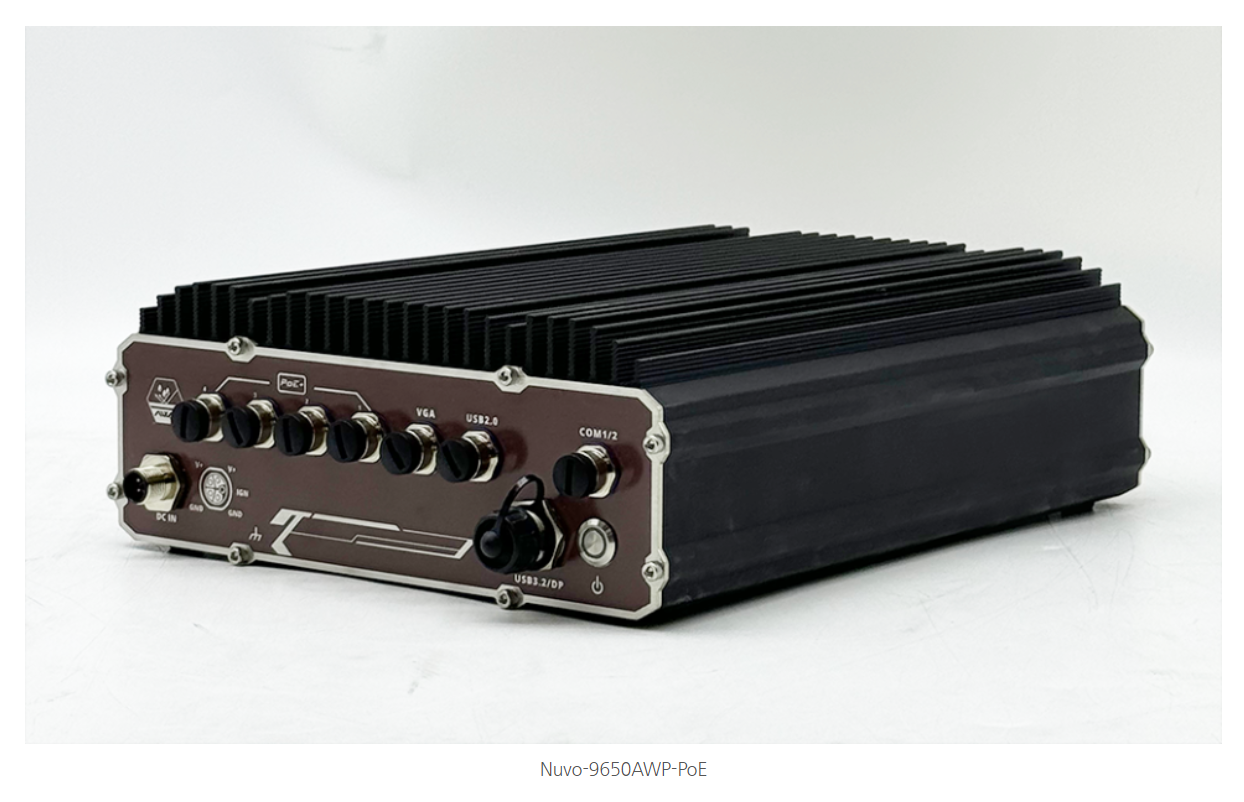

Nuvo-9650AWP-PoE가 완성이 되었습니다!

고객사에서 요청하신 Nuvo-9650AWP-PoE의 상세 사양은 아래와 같습니다.

CPU: i9-13900E

RAM: DDR5-32GB *2EA

SSD: 990 PRO M.2 NVMe 1TB

Adapter: 280W

+ M12케이블 옵션 (Cblkit-M12-Nuvo-9650AWP-PoE, Cbl-TpCPlug-U3TA-50CM)

+ wifi모듈(커스터마이징)



혹시나 더 궁금하신 점이나 문의사항이 있으시면 ​비맥스테크놀로지​​로 문의해 주세요!
